《GB_T 11420-2024 搪瓷制品和瓷釉 光泽度测试方法.docx》由会员分享，可在线阅读，更多相关《GB_T 11420-2024 搪瓷制品和瓷釉 光泽度测试方法.docx（6页珍藏版）》请在第壹文秘上搜索。

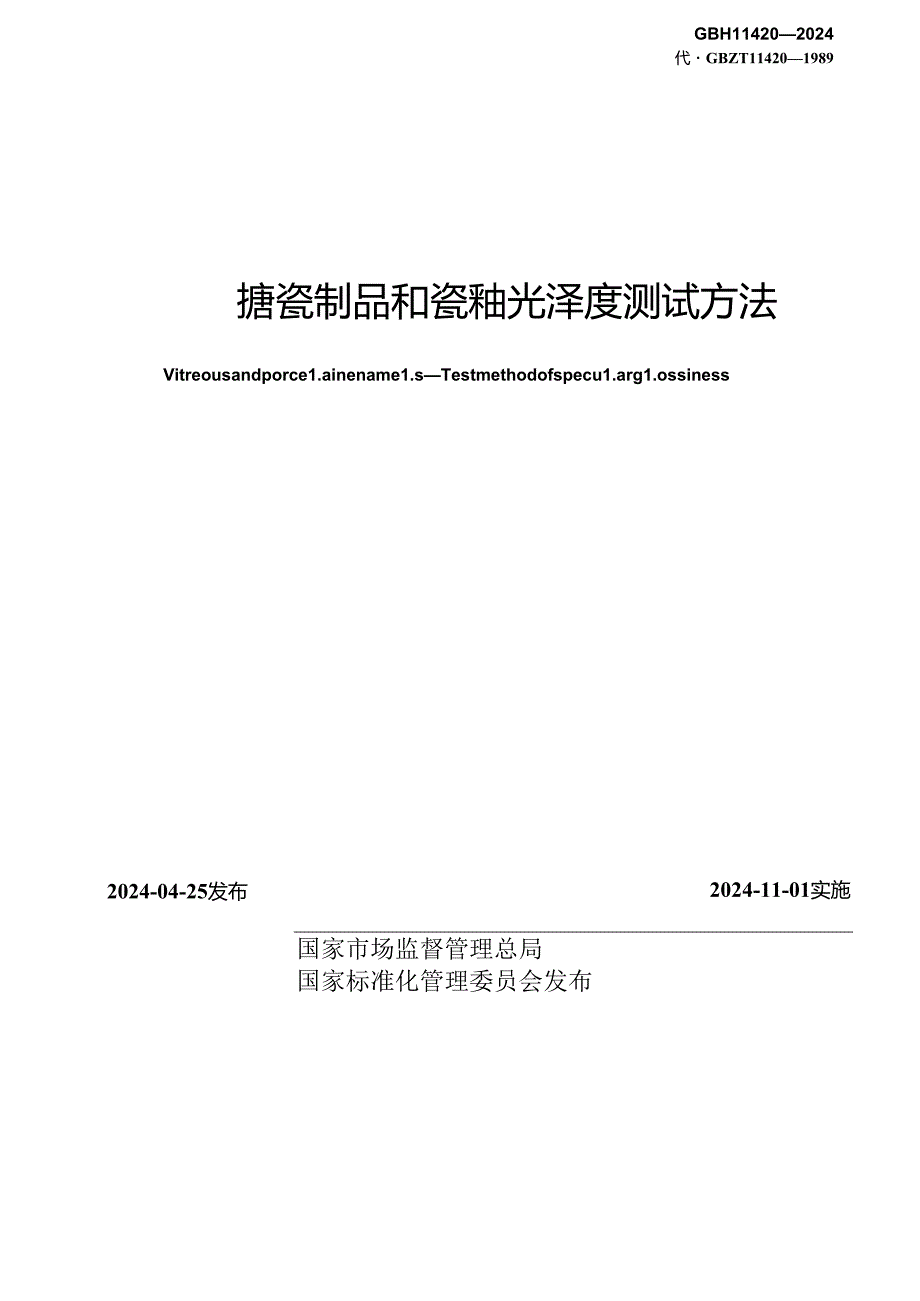

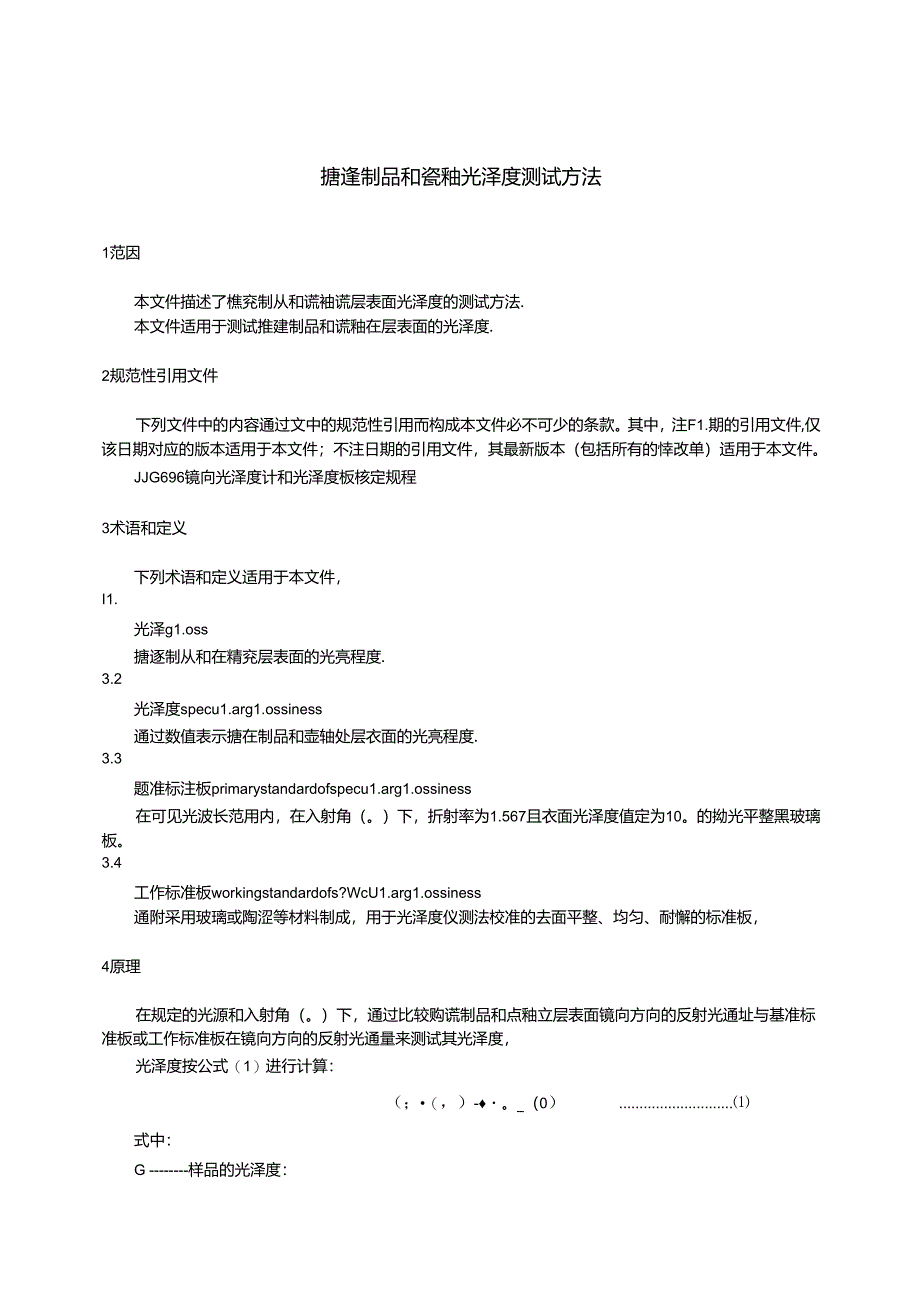

1、ICS25.220.50CCSY26(3B中华人民共和国家标准GBH114202024代GBZT114201989搪瓷制品和瓷釉光泽度测试方法Vitreousandporce1.ainename1.sTestmethodofspecu1.arg1.ossiness2024-04-25发布2024-11-01实施国家市场监督管理总局国家标准化管理委员会发布搪逢制品和瓷釉光泽度测试方法1范因本文件描述了樵兖制从和谎袖谎层表面光泽度的测试方法.本文件适用于测试推建制品和谎釉在层表面的光泽度.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注F1.期的引用文件,仅
2、该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的悻改单）适用于本文件。JJG696镜向光泽度计和光泽度板核定规程3术语和定义下列术语和定义适用于本文件，I1.光泽g1.oss搪逐制从和在精兖层表面的光亮程度.3.2光泽度specu1.arg1.ossiness通过数值表示搪在制品和壶轴处层衣面的光亮程度.3.3题准标注板primarystandardofspecu1.arg1.ossiness在可见光波长范用内，在入射角（。）下，折射率为1.567且衣面光泽度值定为10。的拗光平整黑玻璃板。3.4工作标准板workingstandardofs?WcU1.arg1.oss
3、iness通附采用玻璃或陶涩等材料制成，用于光泽度仪测法校准的去面平整、均匀、耐懈的标准板，4原理在规定的光源和入射角（。）下，通过比较购谎制品和点釉立层表面镜向方向的反射光通址与基准标准板或工作标准板在镜向方向的反射光通量来测试其光泽度，光泽度按公式（1）进行计算：（；（，）-。_（0）式中：G样品的光泽度：样品的反射光通量：中一一基准标准板或工作标*：扳的反射光通处：Go法瓶标准板或工作标准板的光汴度；0入射角。5仪M仪5.1.1 入射的为45或60,仪涔性能不低于JJG696中二级，仪器的光学原理图见附录A,5.1.2 测试窗口的边长或直径不小于10nun.5.2工W6符合JJG696中
4、工作板的要求.6 样品测试面应为平整面,无明显凹凸不平、翘曲、裂她及寿兖缺陷.7环境温欧为23C5C,相对湿度为30%8Si8 tt1.HHI8.1 先用脱脂剂（如无水乙酥等）清洗样品测试面，随后用去离了水冲洗，直至水能够在测试面均匀扩展为止.82用沌纸吸干的口吹风机吹干样品。干燥后,手不应触碰惮品测试面.8.3 测试部位应符合表1的规定，图1为测试部位位置示意图。表1冽试部位的确定样品测试点数测试部位破大平整部分直径15011114以平整部分中心为留心，25m为聿梗的B1.周上的4个千分点为的试和位最大平整加分区径2150E8以平整部分中心为圈心，50m为半彼的B1.周上的4个平分点及以25
5、S为It径的同心例周上的4个平分点为测试部位宜避免在明显的凹坑,点或共他缺陷处选抵测试部位.标引序i明：一测逋郦倒寸置。1寓院位置示意图8.4 接通电源，仪器自定后，按仪器使用要求校零或自检，8.5 用工作标准板校核仪器。8.6 招仪器测试窗11逐个置于测试部位上测试,记录各个部位的测试值.9计算与结果表示计算样品光泽度测试位的算术平均值,以此算术平均值作为测试结果,测试结果精确到1光泽单位.对于不同角度的流试结果，应在符号G后括号内标注入射地：一入射角为45,用G（45）表示：入射向为60,用Q60）表示.10试It报传试骁报告至少应给出以下内容：a）样品名称：b）本文件编号；c）入射角：d）测试日期;O测试结果：0其他需要说明的情况.附录A（资料性）光学原理图光学原理图见图A标引符号说明IOi入射向：O1反射角：,入射张角（入射面内）;o2反91张角（入射面内）；R1.入射张角（垂直面内）；B1一反射张角（垂直面内）;S1入射光阐：SZ反射光阴：S3孔径光阑.
