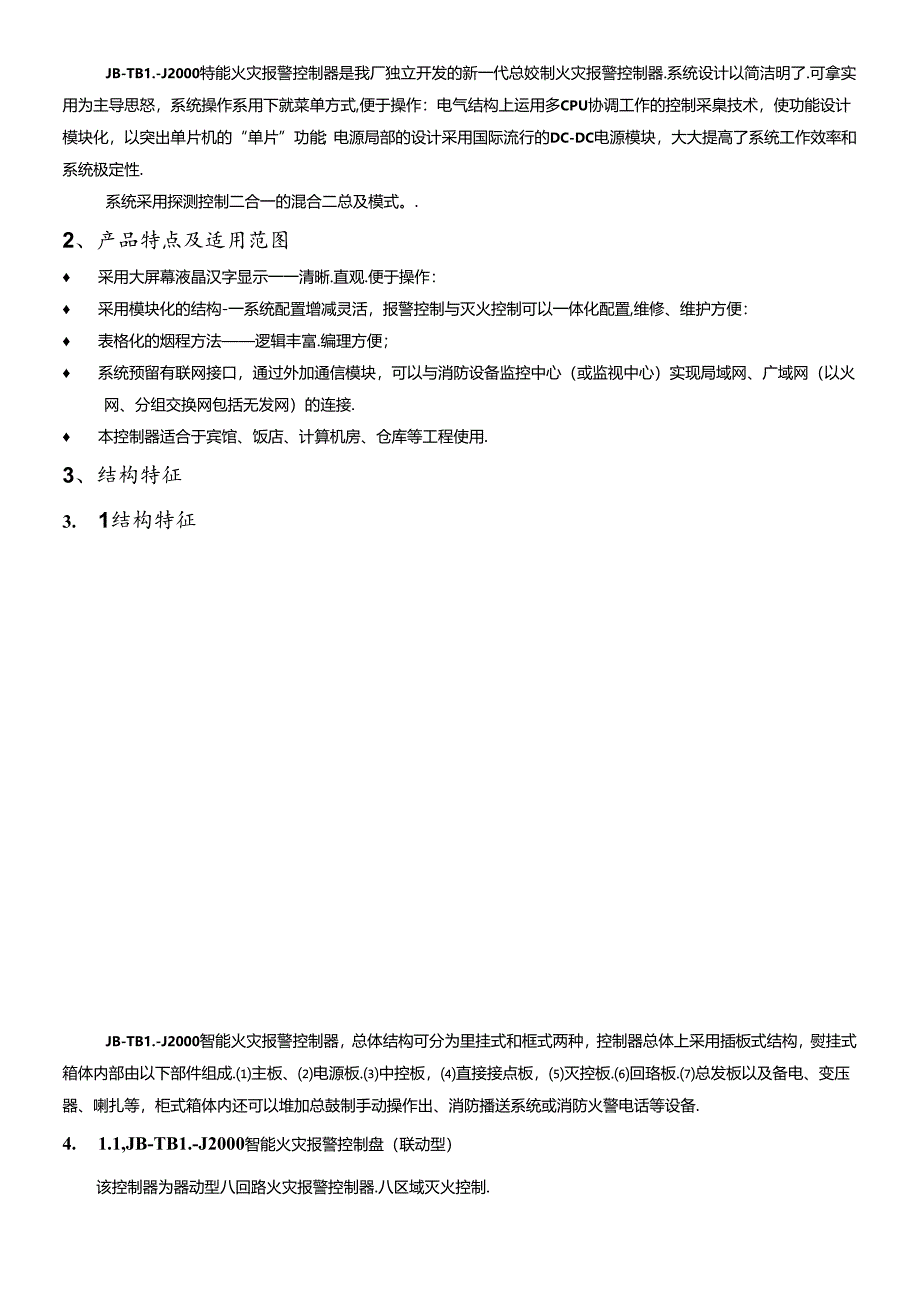

1、版本号，Ver22JB-TB1.-J2000智能火灾报警控制器（联动型）使用说明书南京南消电子技术有限公司2O03年1月1、概述JB-TB1.-J2000特能火灾报警控制器是我厂独立开发的新一代总姣制火灾报警控制器.系统设计以简洁明了.可拿实用为主导思怒，系统操作系用下就菜单方式,便于操作：电气结构上运用多CPU协调工作的控制采臬技术，使功能设计模块化，以突出单片机的“单片”功能；电源局部的设计采用国际流行的DC-DC电源模块，大大提高了系统工作效率和系统极定性.系统采用探测控制二合一的混合二总及模式。.2、产品特点及适用范图 采用大屏幕液晶汉字显示一一清晰.直观.便于操作： 采用模块化的结构
2、-一系统配置增减灵活，报警控制与灭火控制可以一体化配置,维修、维护方便： 表格化的烟程方法逻辑丰富.编理方便； 系统预留有联网接口，通过外加通信模块，可以与消防设备监控中心（或监视中心）实现局域网、广域网（以火网、分组交换网包括无发网）的连接. 本控制器适合于宾馆、饭店、计算机房、仓库等工程使用.3、结构特征3. 1结构特征JB-TB1.-J2000智能火灾报警控制器，总体结构可分为里挂式和框式两种，控制器总体上采用插板式结构，熨挂式箱体内部由以下部件组成.主板、电源板.中控板，直接接点板，灭控板.回珞板.总发板以及备电、变压器、喇扎等，柜式箱体内还可以堆加总鼓制手动操作出、消防播送系统或消防

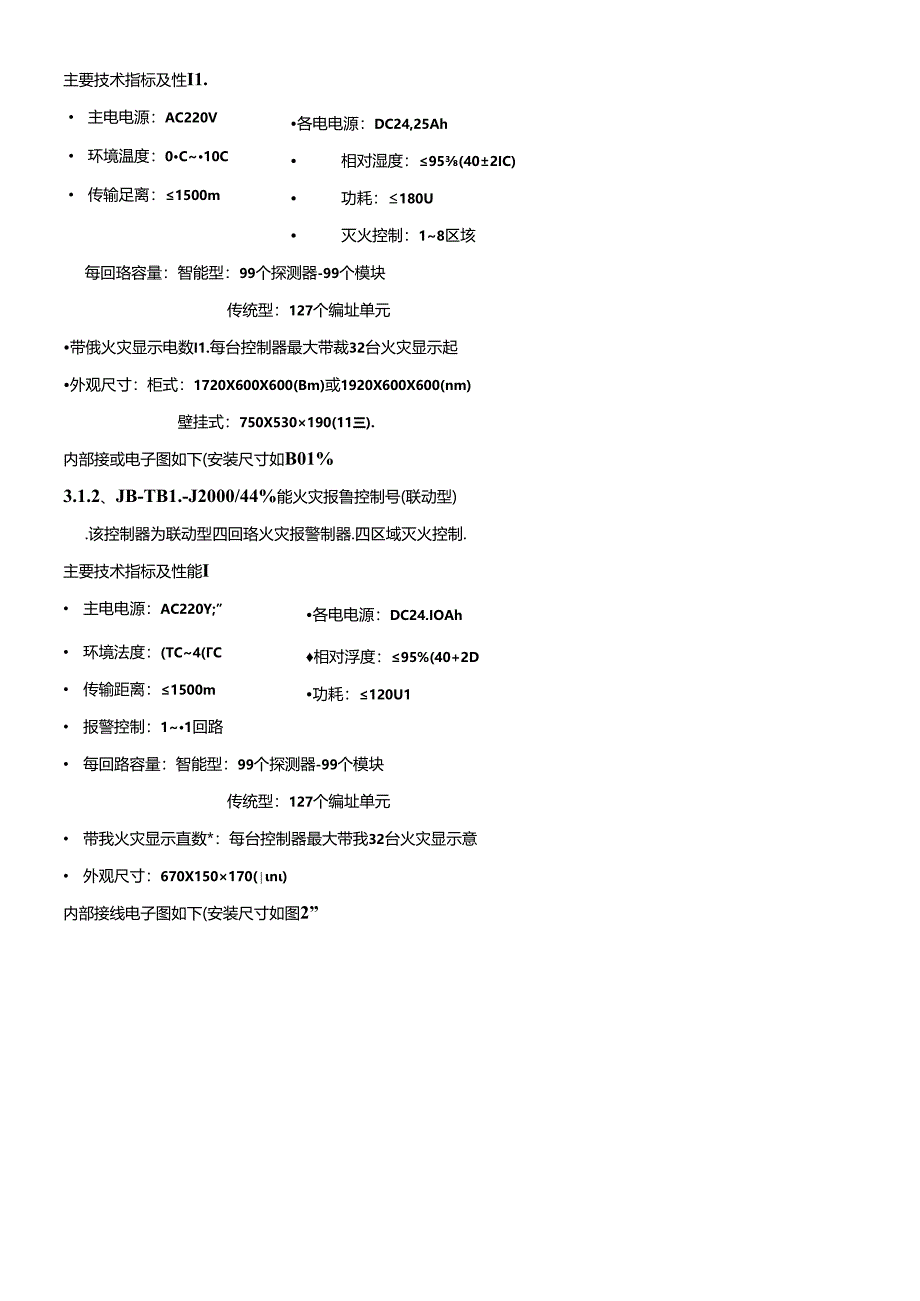

3、火警电话等设备.4. 1.1,JB-TB1.-J2000智能火灾报警控制盘（联动型）该控制器为器动型八回路火灾报警控制器.八区域灭火控制. 主电电源：AC220V 环境温度：0C10C 传输足离：1500m 报警控制：18回路主要技术指标及性I1.各电电源：DC24,25Ah 相对湿度：95(402IC) 功耗：180U 灭火控制：18区垓每回珞容量：智能型：99个探测器-99个模块传统型：127个编址单元带俄火灾显示电数I1.每台控制器最大带裁32台火灾显示起外观尺寸：柜式：1720X600X600(Bm)或1920X600X600(nm)壁挂式：750X530190(11三).内部接或电子
4、图如下(安装尺寸如B01%3.1.2、JB-TB1.-J2000/44%能火灾报鲁控制号(联动型).该控制器为联动型四回珞火灾报警制器.四区域灭火控制.主要技术指标及性能I各电电源：DC24.IOAh相对浮度：95%(40+2D功耗：120U1灭火控制：14区域 主电电源：AC220Y;” 环境法度：(TC4(C 传输距离：1500m 报警控制：11回路 每回路容量：智能型：99个探测器-99个模块传统型：127个编址单元 带我火灾显示直数*：每台控制器最大带我32台火灾显示意 外观尺寸：670X150170(n)内部接线电子图如下(安装尺寸如图2”3.1.3、JB-TB1.-J2000智能火
5、灾报警控制霆（联动型）.该控制器为八回路智能火灾报整控制器。主要技术指标及性能:主电电员：AC220V.ish备电电源：DC24,25Ah环境沮度：Oc4trc相对温度：95%（402D传输距高：1500mI劝耗：120 报警控制：18回路 每回珞容量：智能型99个探测器+99个模差、传统型127（编址单元） 带我火灾显示疝歌Ih每台控制器最大带藏32台火灾显示过 外观尺寸：67O15O17O(11m)内部接线帽子图如下（安装尺寸如图2）：J2000系列壁拴机安装尺寸图如下:图二图一3.2MftWAJB-TB1.72000智能火灾我警控制器栗用播卡式结构,最大可以将8个区域的灭火控制功能和8个
6、回路的坡警探测控制功能集成于一体.每块灭控板可以控制两个灭火区域,每台控制器可插接14块天控板：等焕回路板可控制两个报警控制回路，每台控制舞可插接14块回珞板：每个回路的总装容量为127个箱址点（传统型）或994探测器+99个便块（智能型.3.3系统配套件:JB-TB1.-J2000智能火灾报瞽控制器能挂接如下配套件JTY-1.Z-J801英子遇烟探测器：J-SM-J820输入输出模块：J-SAP-M-J823手动报警按钮：J-SKM-J827多税制控制模块：J-SQH-J828双电源切换食：J-FS-J2000火灾显示这：JSM-M500M5!智能监视模块；JTY-1.Z-ZM1.551智能
7、奥子感烟探测界:JTY-1.Z-ZM991智能离子感均受测器；JTY-1.Z-ZMM51夷子感烟探测落：JTW-BD-ZM5151光电感烟探测器:JTW-DZ-J805密温探测量:J-SRM-J821输入模块：J-XSA-J824编址消火栓按15;NX-SKH-J2000气体启停按纽（或手动控小盒；FS.C放气显示灯；SGH.B声光籁警盒;KYM500C3!资能控制模块:JTY-GD-ZM2551智能光电感用獴测器;JTW-B1.）-ZM995智能感法探测器；J1.M-BD-ZY2451电子感遇探测器：JB2100A消防设备网络监视器（网络型CRT）：JB2100消防设备网络监控中心.4、技术
8、特性4.1正常使用条件环境温度：0C-40P相对湿度：95%4O2T）主电淳：AC220V最大功耗：1801备用电源：DC24Y（2节DC12Y7-25Ah免维护蓄电池）4.2根本功能4.2.1复位.消音系统上电复位后，系统进入初始化状态，回珞板自动搜索挂接于回路总线上的附件（自动登记功能），控制器面板上所有指示灯,显示器均闪亮、同时喇叭会发出火警声、故障声.放气声（即完成自检功能），系统进入正常监视状态。按复位键也可使系统进行复位,但不执行自动登记功能。系统复位后将自动去除当前所右起警，控制器复位前所有发出联动动作的模块全部复位归零.当系统有报学信号时，按消皆键可消除当前报警音响，消皆指示灯
9、亮，当有新的我警信号输入时，系统将再次发出强警音哨,且消音指示灯灭。注：攵位密码沙定为111,4.2.2系统监控系统在接逋电源或经“复位”掇作,完成系统要位后进入监控状态,即对系统的电源电路,直接接点负我及其逐发、灭火控制单元、收发描电路进行监视.此时，巡检指示灯进入跳闪状态，液晶显示“系统工作正常！”和系统菜单.4.2.3故漳我警名进行了系统注册以后，当探测总段上任意编址单元发生故障（无法正常回码时，票统发出故障报瞽言响，故障灯被恒点亮，按消音键可消除故障报警点。液晶显示屏显示出故障部位和设备类型.故障发生时间以及发生故障的息数量。对于未显示出的故障,可通过票单中的专询功能进行查询。此外,经
10、过系统注蜀的率探测总般连接设备,进入货控状态后,设备发生故障时（如电磁周新坎.或系统的主电或备电发生故障附，系统也格发出故障报警皆晌。4.2.4火灾报警当系统火灾探测单元探测到火灾信号时，系统发出火灾报警者响.火警指示灯亮,按消白就可消除火灾报警户,液晶屏显示出首次火警部位和附何，后段火警部位和时间.以及设备类型,发生火学的总数量等.对未显示出的火蟹信息,可通过菜单中的查询功能进行查询。4.2.5查询功能系统具有系统记录、模块屏蔽、故障记录、火警记录,应答记录、启动记录共六个记录查询功能，记录内容包括事件发生的部位，时间等信息。4.2.6时钟功能系统设有一个实时的电子时钟，为系统提供事件发生的
11、时间，时钟显示位于1.CD显示曹的最下面一行,当有故障或火警信息时,系统显示报警信号发生的部位,同时显示事件发生的时间。4.2.7自动逻辑控制功能通过对输入输出控制慎块的控制逻辑稳程，可实现一级或二级”与、或”至辑关系的控制输出.4.2.8主备电自动切换功能（主备电源开关处于接逋状态）本机具有主各电源自动切换功能，当主电源发生故障时,电自动投入.当各电电压下降乏以保i系统可券运行时.系统报备电故障，当备电单独供电而维埃供电可能会造成备电永久性盘坏时，系统自动切断备电供蛤.以保护备电。当主电恢复正常时,系统自动切换乳主电运行，并自动附备电进行浮动充电。4.2.9尾幕保护功能：在正常监控犹态下，无
12、按英操作60秒钟以上，液晶显示器械自动关用，以保护1.cD,当有报警信号或按任意键时,液曷显示器将被电动点亮。4. 2.10编址单元屏蔽功能：用户需要系蜕暂时不对局部探测总域上的编址单元进行监视时，可以采用屏蔽功能.当有维址单元被屏蕨时，“隔离”灯亮时.5、使用黑作5.系就调优量留：注号编程槿图:5. 2系筑设Jt:HJ1.板：回路板主要功能，是对挂接于最警探测总战上的探测器、模块等，进行收发描控制和管理，回路板由中控板进行管理，回路板上有三个指示灯，红.黄色1.ED分别代表回珞板也测到火警或应答、探测器或模块故障（无正莒回码）.辣色1.ED闪亮表示到路板在对探测器或模块进行逆检.回路板各调线
13、界和被码开关位置如下列图：（元件面XP3、XP4、XP5三个调战器金布悬空8位拨码开关SuHp8拨码I酢髓拨飘薪察产好略.K注I同一台控制看中不得接入两块或两块以上地址相同的回珞板，印回路板地址不得有重丸.第67位：保存备用，置于Si状态.第7位：为“OFF”代赛本回路板一回路挂接智能系列产品：为“ON”代表奉回珞板一回珞挂按传统系列产品。第8位：-OFF-代衣本回J板二回路挂接智能系列产品：为”0N”代表本回路板二回路挂摄传统系列产品. 中控板：主要用于灭控板和回珞板的管理,同时对直接接点进行监视,中控板通过串口与回路板通信,通过并行接口与灭控板通信.中控板的两个拨号地址开关位置图如下：（元
