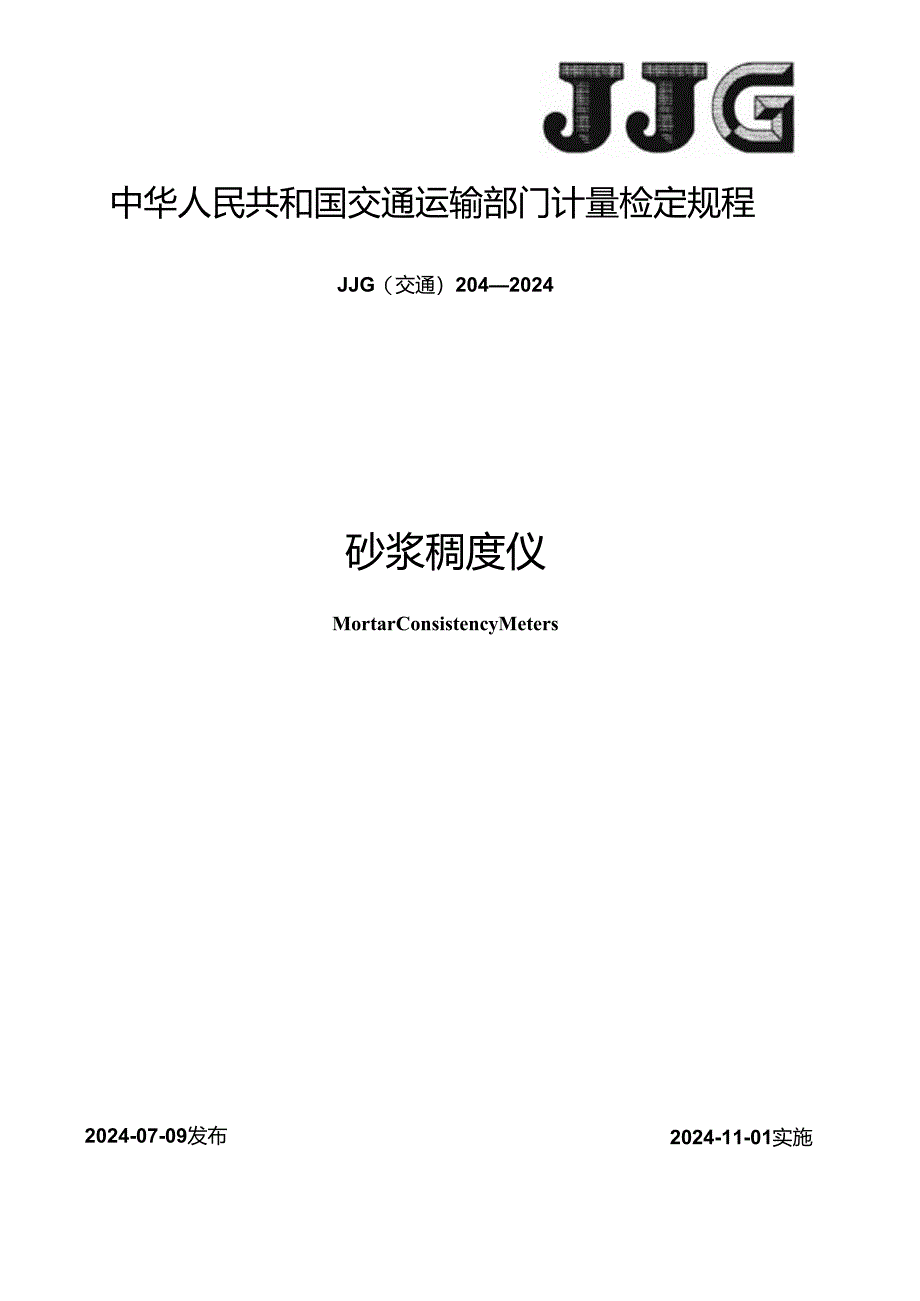

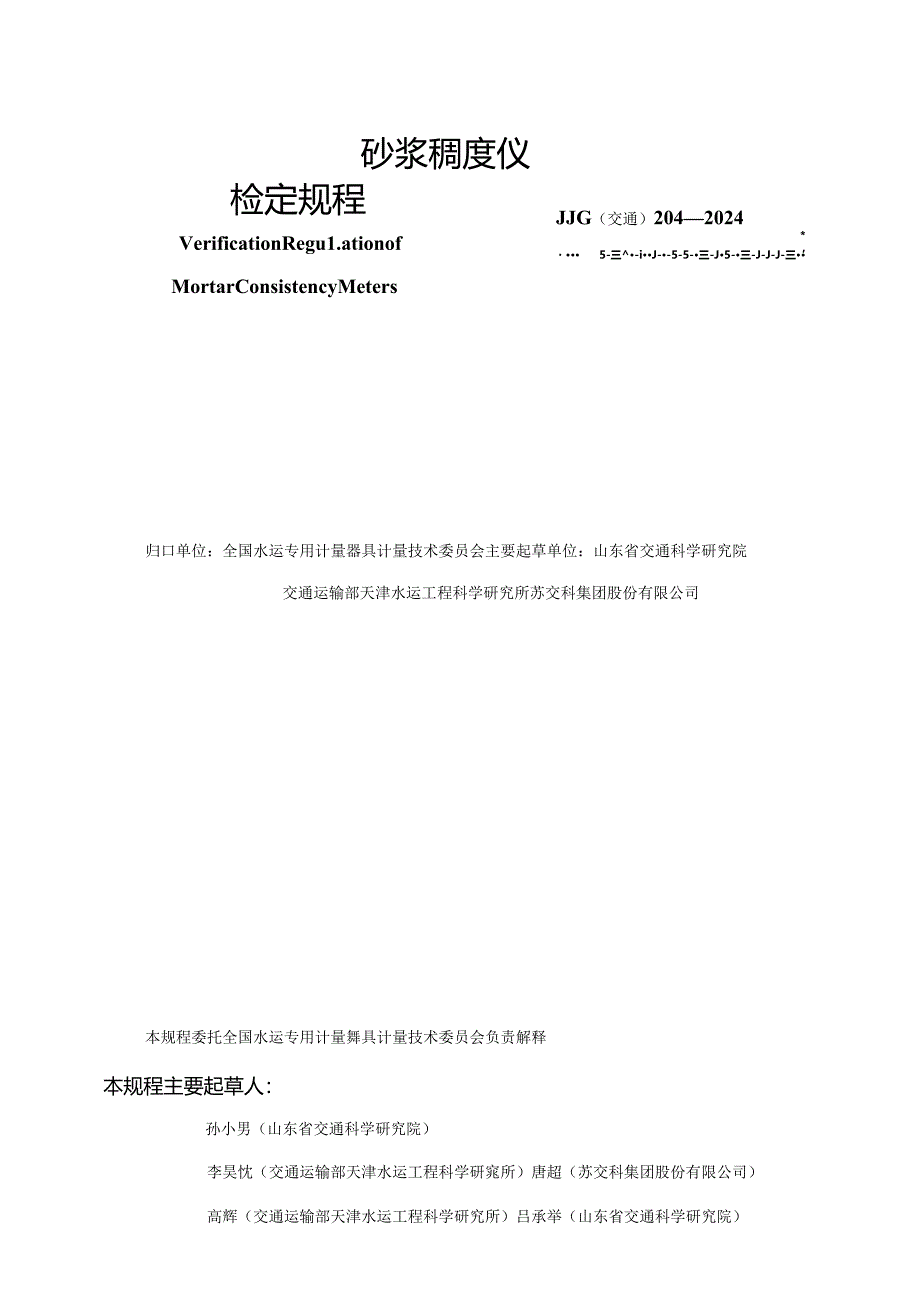

1、中华人民共和国交通运输部门计量检定规程JJG（交通）2042024砂浆稠度仪MortarConsistencyMeters2024-11-01实施2024-07-09发布中华人民共和国交通运输部发布JJG（交通）2042024*,5-三-iJ-5-5-三-J5-三-J-J-J-三砂浆稠度仪检定规程VerificationRegu1.ationofMortarConsistencyMeters归口单位：全国水运专用计量器具计量技术委员会主要起草单位：山东省交通科学研究院交通运输部天津水运工程科学研究所苏交科集团股份有限公司本规程委托全国水运专用计量舞具计量技术委员会负责解释本规程主要起草人：孙小
2、男（山东省交通科学研究院）李昊忱（交通运输部天津水运工程科学研窕所）唐超（苏交科集团股份有限公司）高辉（交通运输部天津水运工程科学研究所）吕承举（山东省交通科学研究院）高栋（山东省交通科学研究院）毕金强（交通运输部天津水运工程科学研究所）目录引言II1.I范围12概述I3计量性能要求I3.1 试锥及滑杆总质量I3.2 试锥、盛浆容器尺寸13.3 稠段示值误差24通用技术要求24.1 外观24.2 铭牌25计量器具控制25.1 检定条件25.2 检定项目25.3 检定方法35.4 检定结果的处理45.5 检定周期4附录A砂浆稠度仪检定记录表格式5附录B砂浆稠度仪检定证书内页格式6附录C砂浆稠度仪
3、检定结果通知书内页格式8引言本规程依据JJF10022010国家计量检定规程培写规则馆写.砂浆稠度仪检定规程1题本规程适用于砂浆桐度仪的首次检定、后续检定和使用中检杳。20砂浆稠度仪是种施工过程中测量砂浆流动性的仪器，用于确定砂浆配合比或判断砂浆的稠度，按读数方式可分为指针式、数显式。砂浆辆度仪由盛浆容器、试推、滑杆、读数装置、支架和底座组成，结构示意图见图1。W侬显式砂炭阴腹仪图砂浆桐度仪结构;J潼图1盛兼容捐：；2一一试碓：3一滑杆I4一一波改装Kh5支柒，6底座砂浆稠度仪的工作原理为：盛浆容潜中倒入砂浆,试推以自身重量自由沉入砂浆中.将试惟在砂浆中的沉入深度作为砂浆稠度值。3计量性神求3
4、.1 试锥及滑杆总质量砂浆稠度仪试链及滑杆总质量:应为(3002)g,.3.2 试徒、盛浆容器尺寸砂浆稠度仪试推、盛浆容器尺寸应符合表1的规定。表1试脸曲博尺寸J竦检定项目技术要求试锥高度Grm)1452锥底径(三)7Sf1.试锥惟角()811询1、咫辣筋检定项目技术要求盛浆容器上口内径（mm）1501.盛浆容器深度（n）18023.3 稠度示值误差眇浆稠度示值最大允许误差1mm。4通用技术要求4.1 外观砂浆稠度仪外观应无变形，试锥和滑杆外表面光滑，试锥锥尖无损伤，依靠自全自由卜落时无紧涩和晃动现象，读数装置显示正常04.2 铭牌砂浆稠度仪应有清晰的铭牌，标明制造商、型号、出厂编号及H1.厂
5、日期等内容.5计M具控IM5.1 检定条件5.1.1检定环境条件环境条件要求如下：a）温度：（1525）七；b）相对温度：应不大于80%;C）环境清洁且周围无强电磁场干扰、振动等影响.5.1.2检定设备检定设备及要求如下：a）电子天平：最大秤量为500g,实际分度值0.1g,中准确度等级；b）游标卡尺：测量范围OE200r三,最大允许误差0.03E；C）万能角度尺：测量范困0320,最大允许误差5;d）深度卡尺：测量范困0mm200mm.最大允许误差0.03mm:e）fit块:测量范用1mm100mm,5等。5.2 检定项目检定项目见表2,检定记录表见附录A.表2检定嗯目Tg表检定项目首次检定
6、后埃检定使用中检杳外猊与铭牌I-iI-试推及滑杆总质量II试雄高度1,I推底直径b十和检场目Teft僦）检定项目首次检定后续检定使用中检杳试锥锥角I盛炭容器上口内径十*盛浆容器深度I捌度示值误差III注：“”表示需要检定,”表示无须检定.5.3 检定方法5.3.1 外观与铭牌采用目测和手检的方法检杳外观与铭牌。5. 3.2试锥及滑杆总痂量试锥及滑杆总质量检定步骤如下：a）符电子天平放词在平整、稔固的平台上调平至天平指示器水泡居中并预热30min,b）用电子天平对试锥及滑杆总质量进行称至，测量3次，计算鸵术平均值作为检定结果。5.3.3 试锥百度试锥高度检定步骤如下：a）在砂浆稠度仪试俳推底圆周
7、上间隔120均匀选取3个测量点并进行标记。b）将游标卡尺端卡至试推锥尖，另端卡至锥底平面J1.过底而圆心和锥底标记的测量点。锥底卡尺测域爪应紧贴锥底平面，测量镀尖与锥底平面之间的距离，分别沿标记点测量3次，计算算术平均值作为检定结果。5.3.4 徘底直径用游标卡尺分别沿惟底标记的3个测量点对直径进行测量，共测量3次，计算算术平均值作为检定结果。5.3.5试锥惟角将万能角度尺的直尺端分别沿标记的3个测量点至锥尖处卡住，基尺与试锥另一侧外线紧密贴合后读数，共测量3次，计和算术平均值作为检定结果。5.3.6 盛浆容器上口内径盛浆容器上口内径检定步骤如下：a）将盛浆容器水平放置，在其圆周上间网120均
8、匀选取3个测量点并进行标记。b）用游标卡尺沿标记测量点对盛浆容器上门内径进行测量，共测量3次，计算算术平均值作为检定结果。5.3.7 盛浆容器深度用深度卡尺沿5.3.6a）中标记对盛浆容器深度进行测量，共测量3次，计算兑术平均值作为检定结果.5.3.8倒度示值误差隅度示值误差检定步骤如下：a）取卜盛浆容器，在底座上放置一块垫块，保证垫块基准面水平。b）在垫块上放置30mm用块，盘块中心应过锥心轴线，调节试徘高度，使其底部与量块紧密接触，调整读数装置并置零。C）取出30mm量块，调节试锥卷度使其底部与垫块接触，调整读数装理.读取砂浆稠度仪示值。按公式（D计鸵示值误差：1.=1.iio（I）式中：
9、1.砂浆精度仪稠度示值误差，咖：1.砂浆稠度仪第i个测量点实测值，三:Io第i个测量点量块的标准值，师。d）复b）、C）步骤，分别测量60mm、90mm、120mm、145mm测量点的示值误差，取所有测量点示值误差中绝对值岐大的值作为稠度:示值误差检定结果。5.4 检定结果的处理经检定合格的砂浆稠度仪，发给检定证书，检定证书内页格式见附录B;检定不合格的砂浆稠度仪,发给检定结果通知书，并注明不合格项目，检定结果通知书内页格式见附录C。5.5 检定周期砂浆稠度仪的检定周期一般不超过1年。附录A砂浆度仪检定记录我格式记录编号:仪潺名称制造商送检单位规格里号仪器编号检定地点检定依据温度相对湿度%序号
10、检定项目技术要求站果123平均平1外观与铭牌2试锥及滑杆总质砥(g)30023试锥高度(InB)145+2推底克径(M)751武锥锥角O301试锥、盛浆容器尺、J盛浆容器上口内径G)1501.盛浆容器深度(Imd1M)24稿境示值误差(Iff1.1.)1标准值306090120145实测值示值误势检定H期检定证书号检定员核验员附录B砂浆稠度仪检定证书内页格式检定证书第2页证书编号XXXXXX-XXX检定机构授权说明检定环境条件及地点：&度C地点相对湿度%其他检定使用的计量（基）标准装置名称泅盘范树不确定度/准确度等级/最大允许误差计依（法）标准证书编号有效期至依定使用的标准器名称测用范例不确定
