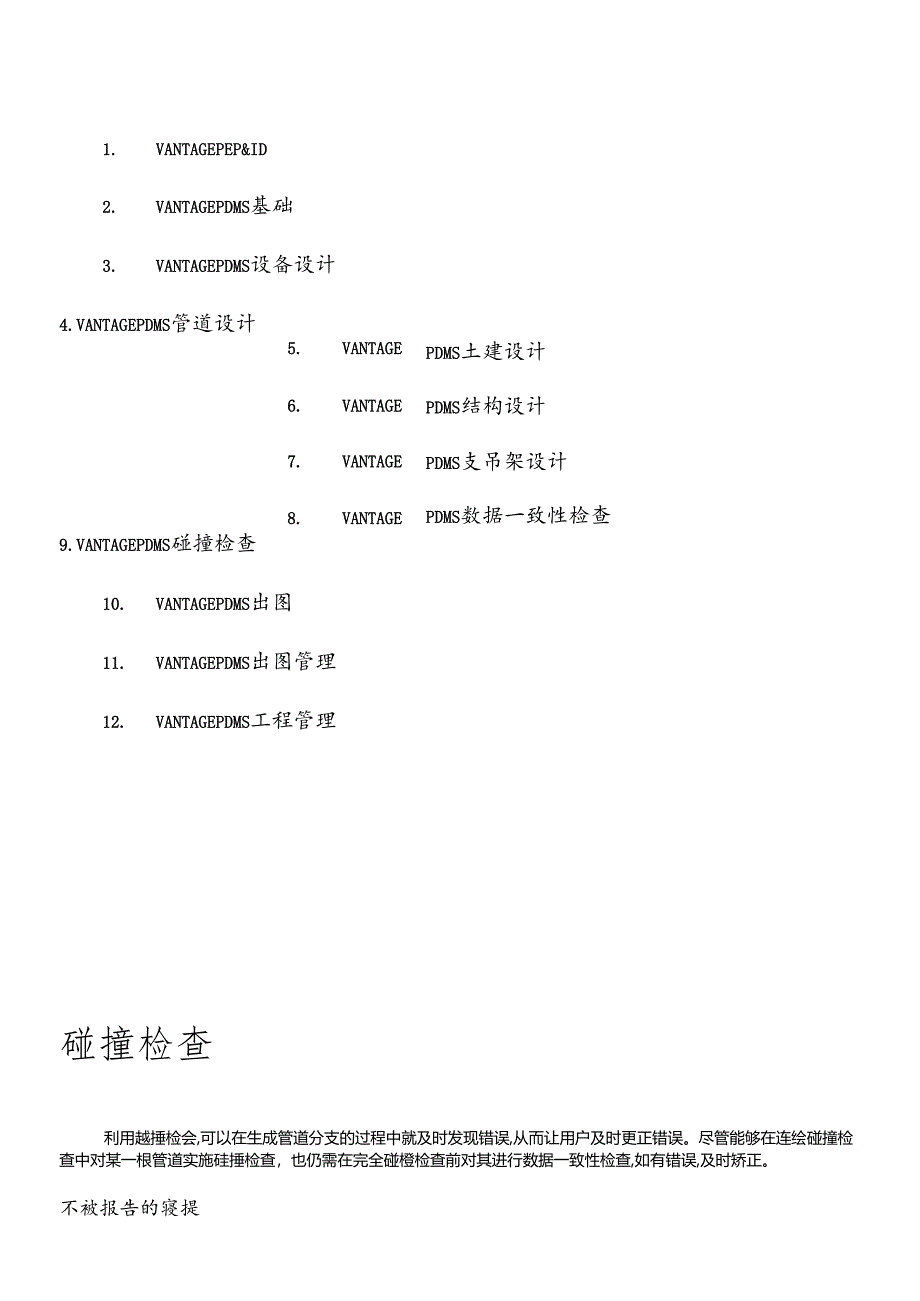

1、VPDVANTAGEP1.antDesignSystem工厂三维布置设计管理系统PDMS碰撞检查培训手册VANTAGE1. VANTAGEPEP&ID2. VANTAGEPDMS基础3. VANTAGEPDMS设备设计4.VANTAGEPDMS管道设计5.VANTAGEPDMS土建设计6.VANTAGEPDMS结构设计7.VANTAGEPDMS支吊架设计8.VANTAGEPDMS数据一致性检查9.VANTAGEPDMS碰撞检查10. VANTAGEPDMS出图11. VANTAGEPDMS出图管理12. VANTAGEPDMS工程管理碰撞检查利用越捶检会,可以在生成管道分支的过程中就及时发现错

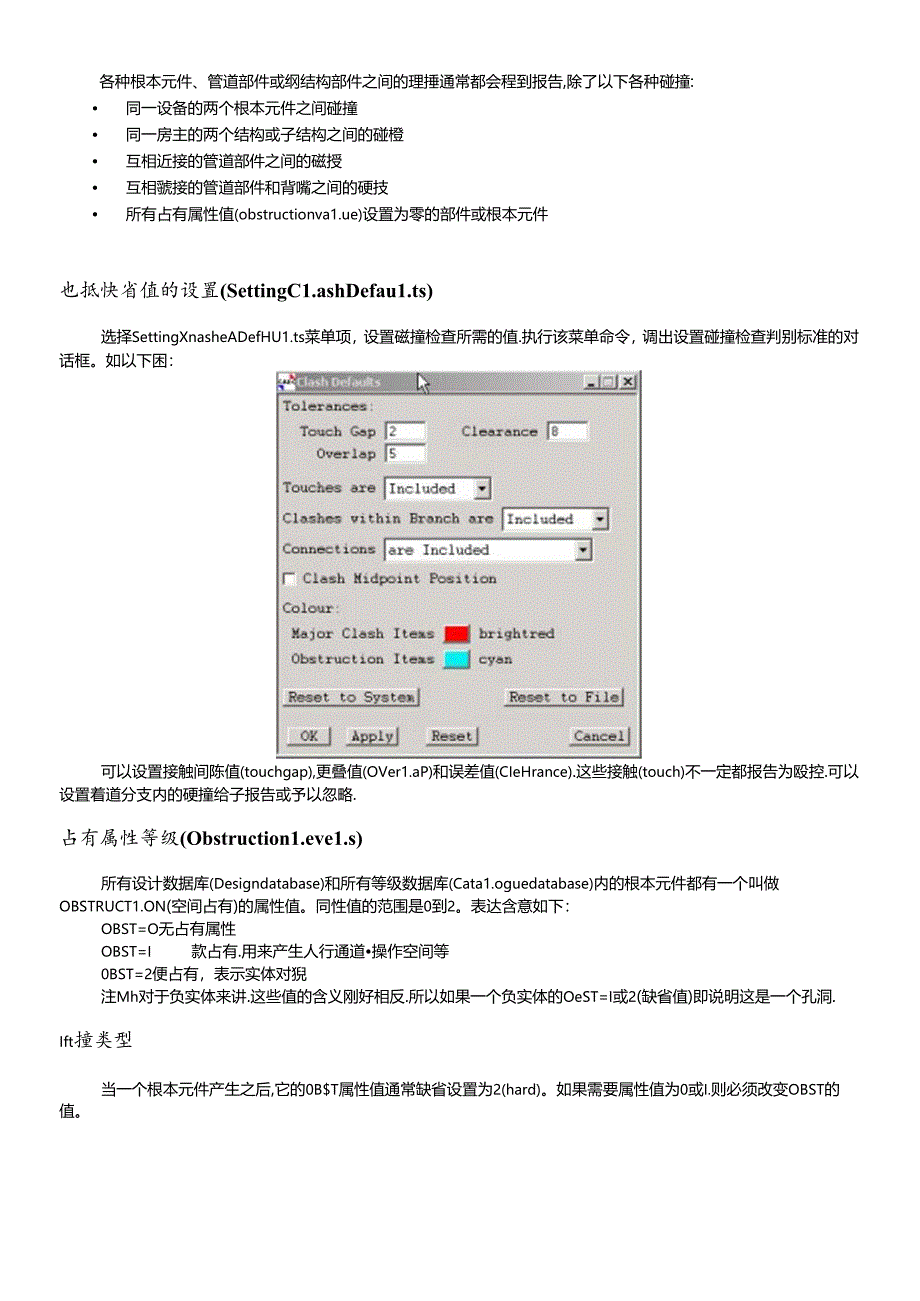

2、误,从而让用户及时更正错误。尽管能够在连绘碰撞检查中对某一根管道实施硅捶检查，也仍需在完全碰橙检查前对其进行数据一致性检查,如有错误,及时矫正。不被报告的寝提各种根本元件、管道部件或纲结构部件之间的理捶通常都会程到报告,除了以下各种碰撞: 同一设备的两个根本元件之间碰撞 同一房主的两个结构或子结构之间的碰橙 互相近接的管道部件之间的磁授 互相虢接的管道部件和背嘴之间的硬技 所有占有属性值(obstructionva1.ue)设置为零的部件或根本元件也抵快省值的设置(SettingC1.ashDefau1.ts)选择SettingXnasheADefHU1.ts菜单项，设置磁撞检查所需的值.执行
3、该菜单命令，调出设置碰撞检查判别标准的对话框。如以下困：可以设置接触间陈值(touchgap),更叠值(OVer1.aP)和误差值(CIeHrance).这些接触(touch)不一定都报告为殴控.可以设置着道分支内的硬撞给子报告或予以忽略.占有属性等级(Obstruction1.eve1.s)所有设计数据库(Designdatabase)和所有等级数据库(Cata1.oguedatabase)内的根本元件都有一个叫做OBSTRUCT1.ON(空间占有)的属性值。同性值的范围是0到2。表达含意如下：OBST=O无占有属性OBST=I款占有.用来产生人行通道操作空间等0BST=2便占有，表示实体对
4、猊注Mh对于负实体来讲.这些值的含义刚好相反.所以如果一个负实体的OeST=I或2(缺省值)即说明这是一个孔洞.Ift撞类型当一个根本元件产生之后,它的0B$T属性值通常缺省设置为2(hard)。如果需要属性值为0或I.则必须改变OBST的值。从性质上来分.硬捶类型有如下这些：IIH硬/硬(HardZItard)IIS硬/软(HardZSoft)H1.硬实体/维缘层(HardZ1.nsu1.ation)SS软/软(SoftZSoft)SH软/硬(SoftZ1.iard)SI软空间/埴缘层(SoftZInsu1.ation)11地缘层/地绿层C1.asherDefau1.ts调出设置.2 .设置
5、核磋物体(Obstructions),通过下面的菜单项选择项可以调出被硬物体(ObSIrUCtions)设置表Se11ingsC1asher0bstruetion1.ist：在此得到一个类似DraW1.iSt一样的对话框,通过Add按钮将需叁与碰撞检杳的设计模型叁加到空间占有表格中。当一个荀件(e1.emeni)叁加到占有表中之后.其所属的根本元件都将参加该表中。在缺省情况下，空间占有表包含当前NDB的所有设计模型。利用Remove按钮可将空间占有表中不需要作越撞检查的组件移去。如果将一个Site移至表中,但并不得要其所属的所有e1.ement均卷与碰撞检查，可使用Exc1.ude1.ist对
6、话梃逸择不帑要参与检查的e1.ement.把STABI1.IZER下STEE1.加到Obstruction1.ist中援示：生成列表不是设置碰捶检查对象的唯一方法.还可以有指定范国或区域的方法，即用一个方形的盒子圈定所检杳的范围,任何完全或局部在这个范围内的模型都将叁与磁撞检查。尽管碰撞点可能在限定的范围之外，但只要发生硬捶的模型的一局的在限定的范围之内,碰撞即予以报告。方法的是：SettingsCIasher0bstruetion1.imits,当设置对话推出现后，通过Cursor（光标）或ContrO1.（控制）选项设置限制范围。COntrO1.菜单有CE（当前部件）和NO1.imits（
7、全部范围）两个选项；Cursor菜单有ID（光标指定）选项.No1.imitS定义限制范围为当前MDB中的所有模型。3 .运行磋捶桂衣。从主菜单中选择UtiIitiesC1.ashes可以得到下面的窗口。C1.ashSpecify,会绐出指定碰撞内容（物理在撞、接触或误差范围）及碰撞等级（硬/硬、硬/软等）的列耒。通过NaVigHtiOn（漫游）选项可以在设计数据库中直接漫游到相关的硬捶模型或空间占有模型，相关子菜单如下：Navigatio11C1.ash：漫游到碰撞模型Navigation0bstruetion：漫湃到空间占有筷型Query（质询）其华提供C1.ash和Defau1.ts选项
8、。选释C1.ash项可得到子弟单Detai1.s和Summary.QueryC1.ash1.）etaiIs.显示以下信息：碰捶顺序号；碰撞类型：磁撞对象和磴撞等级：碰撞点位置坐标。QueryC1.asySmmary:碰撞类型汇总报告。QueryDefau1.ts:当前碰橙检查的缺省设置。History菜单下有Redisp1.ayEmpty两个子菜单.HistoryRedisp1.ay:AUtOCIaSh开关Ift开后或选择了外ty选项后重新进行碰撞检查.HistoryEt:当AUtOCIaSh开关劭开后，将磋按列表清空.嫁习：把ZONE：EQU1.P作为CE,再点击下拄菜单上的CheCkCE.
9、4 .磁撞数据显示。C1.ashDisp1.ay窗口的右边是图形Sf.与别的图形窗口一样.该图形Sf口也可以进行缩放和流转操作,执行这些操作的同时也可以进行秽潼检查的相关操作。选择1.iStS中的碰撞,点击鼠标右健，选1.iInitsC1.ashboth即可显示该硬捶的两个物体（将崔橙模型空间设置为图形范围）。自动理握检查（Auto-C1.ash）可以按下主菜单右边的AuioC1.aSh按钮,检查空间占有表中所有的模型与当前模型（CE的磁撞情况.自动检查在设计过程中连蝮进行，从而将大大降低软件运行的速度。手工检查（Desc1.ash）除了具有用户界面（UD的碰撞检查之外，也可以用DESC1.A
10、SH命令手工检查。要使用这个功能,所有的命令必须输入命令宙口。通常这是由管理员通过宏命令茏执行。其中包含用户界面中（U1.）所没有的特殊命令。要进行碰撞检查，在命令窗口中输入：DESC1.ASH收查结束后,退出程序,输入：EXIT设备设计设备组成设各是自多个模本体（PrimiiNe）拼装起来的，如以下图所示。每一个设备有一个定位点，其他的根本体都是参考设备定位点（EqUiientOrifjin）未定位。整个设卷的移动可以通过更新定位设各定位点来实现。Primitives:DishesCy1.inderBoxesNozz1.e有四种方式建立设备模型：1 .标准设备模板(StandardEqUiP
11、inenttemp1.ate)2 .参数化设备摸板(PHrametriCEquipmenttemp1.ate)93 .搭积水方式.(Primitive)。4 .读取宏文件(InPUtMacrofi1.e)练习一：用标准设各模板生成泵P1501A选择设模块DeSign-EquipmenI。1 .确认在设备分区/EQUIP.ZONE下面。2 .Uti1itiesEquipment*t,.在弹出的窗口中选择CreatBasicEquipment,3 .在CreHt下拄椎中途蜂PUmp,建择CentreIinemounted.Tangentia1.OUt1.et（中心悬挂,切线出料）.4 .命名为P1501A,指定设备原点坐标及设备结构参数。ORIENTATION=180设备方向与北成180度.5 .生成管嘴.SICTIOK100NB8300RAISEDFACEDISCHARGE50NB300RAISEDFACE6 .App1.y.7 .生成设备基础在同一层次下.8 .生成设备基础方法二，创立新层次Z(WE/EQUIPBASES用于存放所有的设备基础，生成STRU/P1.50IA-BASE层次，CratPri三itivesBox生成设备基础。练习二：揖贝生成泵P1501B1 .选择设备P1501A,CreatCopyOffset,输入脩移电高.2 .Mod
