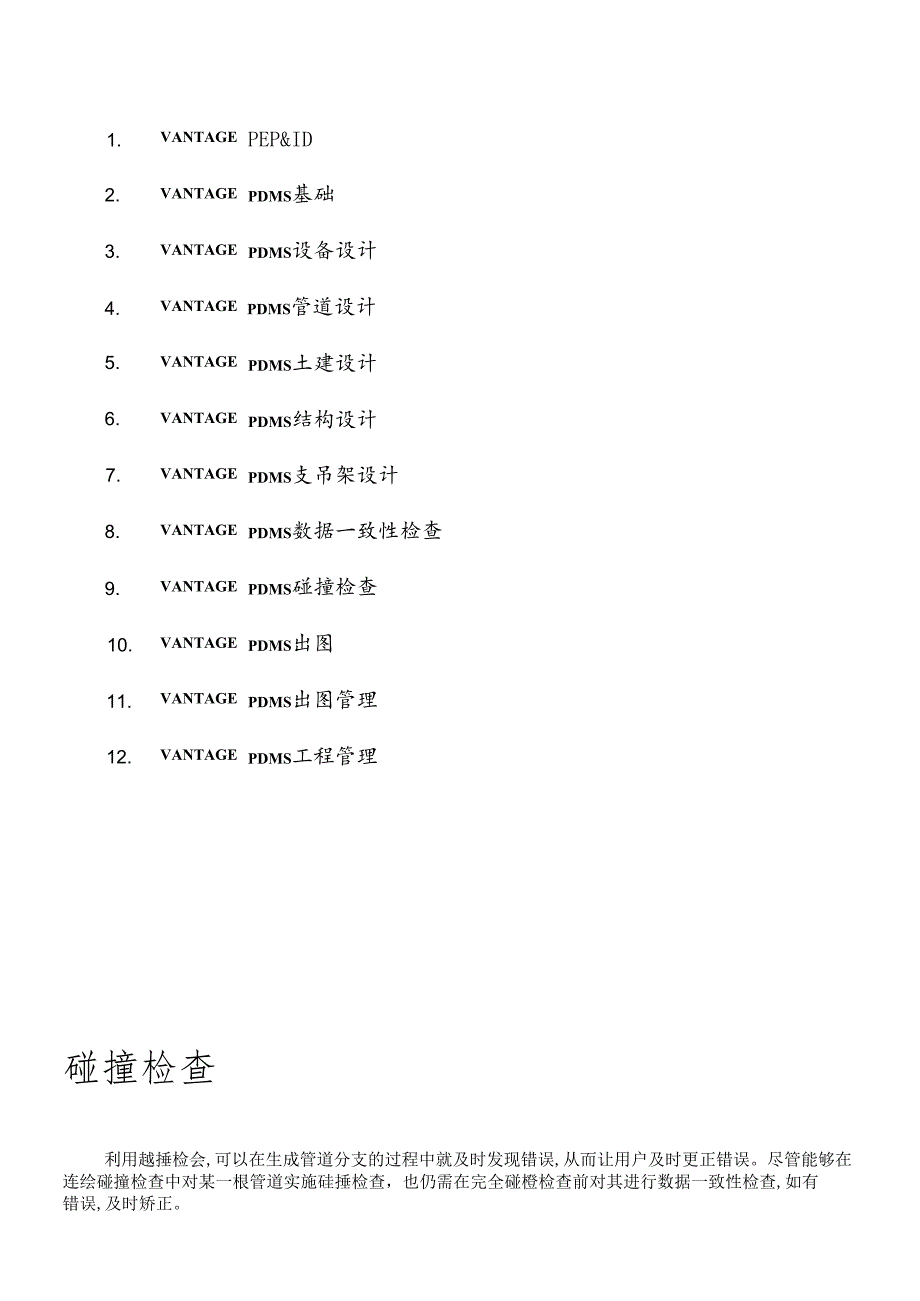

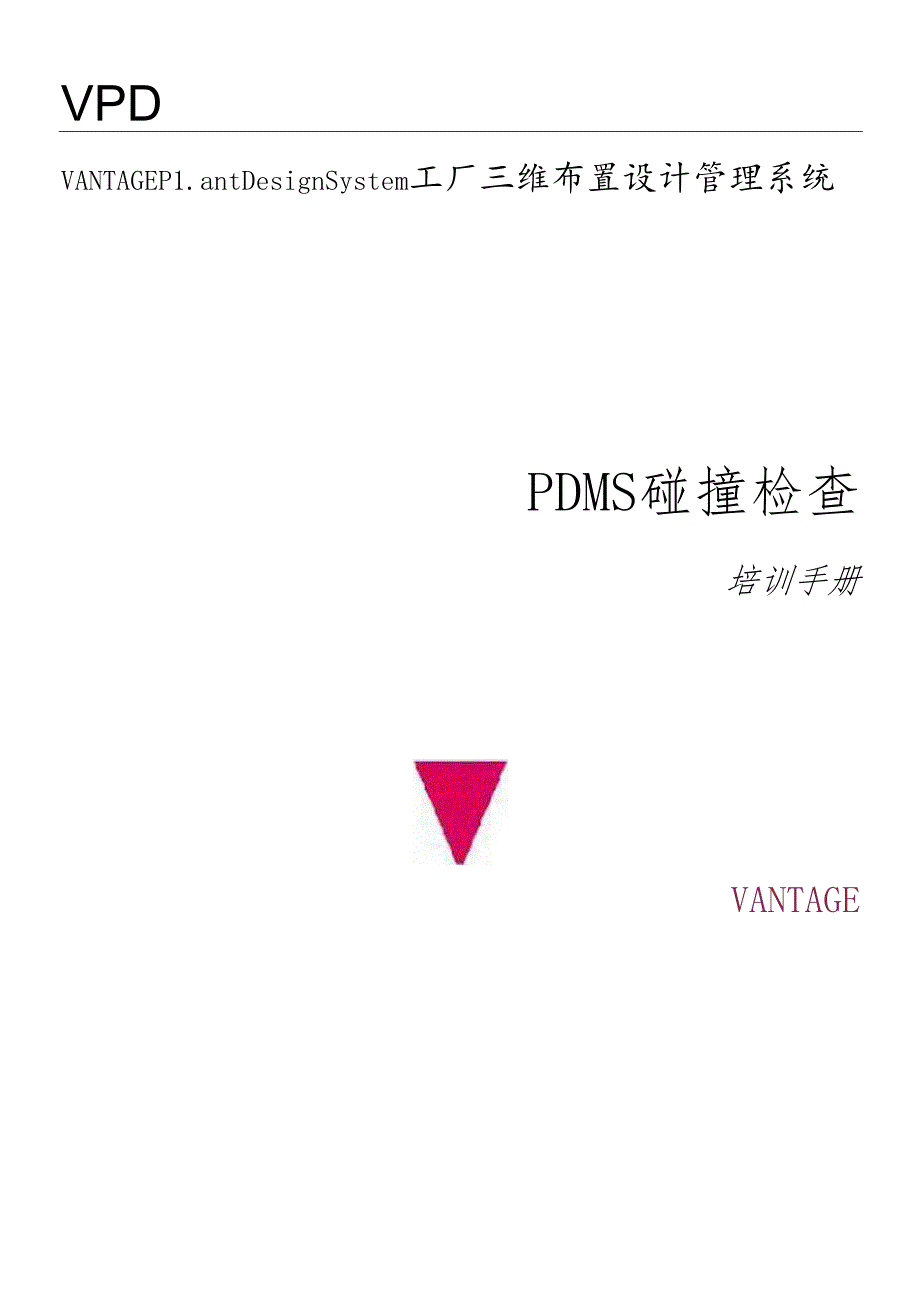

1、VPDVANTAGEP1.antDesignSystem工厂三维布置设计管理系统PDMS碰撞检查培训手册VANTAGE1.VANTAGEPEP&ID2.VANTAGEPDMS基础3.VANTAGEPDMS设备设计4.VANTAGEPDMS管道设计5.VANTAGEPDMS土建设计6.VANTAGEPDMS结构设计7.VANTAGEPDMS支吊架设计8.VANTAGEPDMS数据一致性检查9.VANTAGEPDMS碰撞检查10.VANTAGEPDMS出图11.VANTAGEPDMS出图管理12.VANTAGEPDMS工程管理碰撞检查利用越捶检会,可以在生成管道分支的过程中就及时发现错误,从而让用

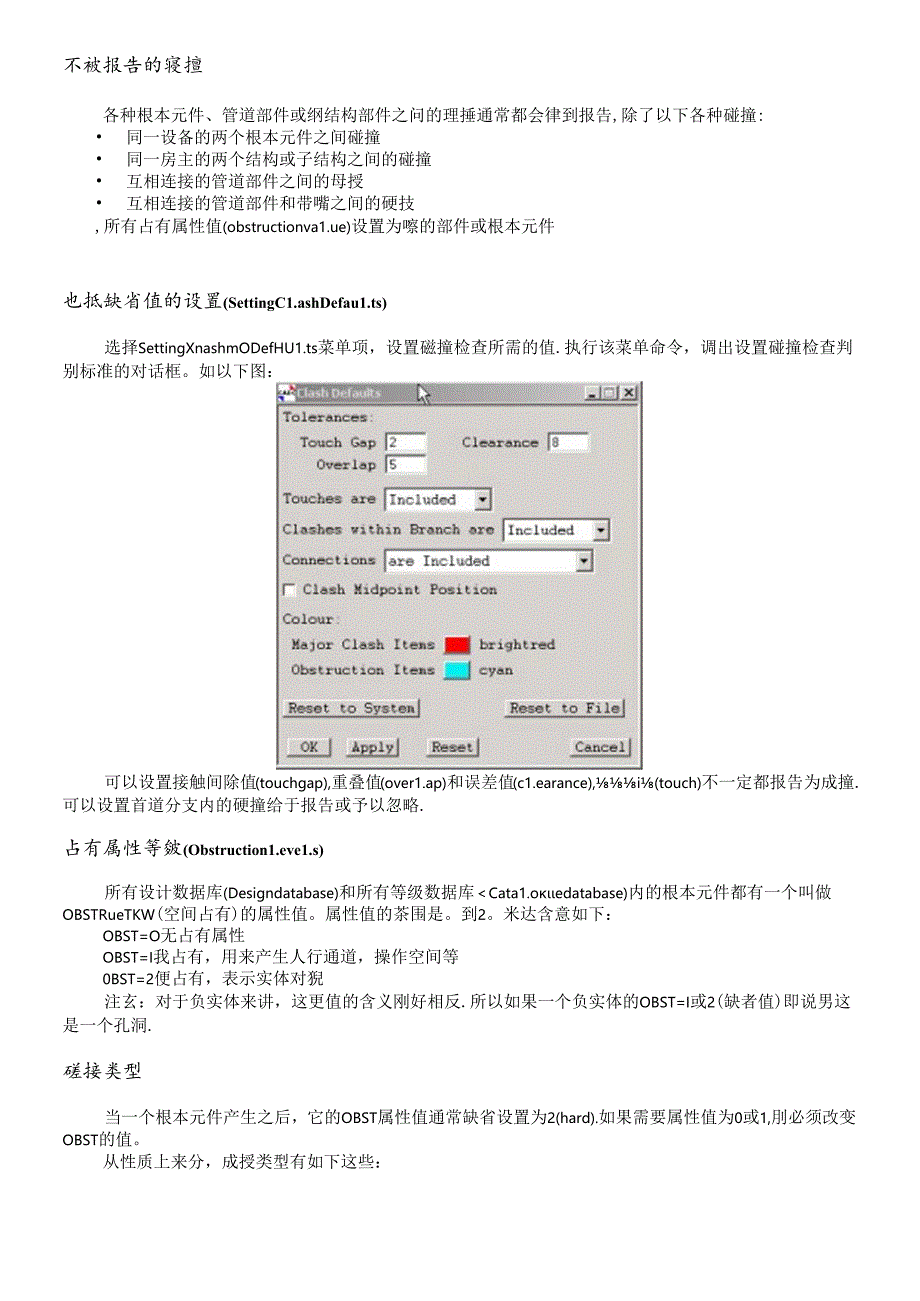

2、户及时更正错误。尽管能够在连绘碰撞检查中对某一根管道实施硅捶检查，也仍需在完全碰橙检查前对其进行数据一致性检查,如有错误,及时矫正。不被报告的寝擅各种根本元件、管道部件或纲结构部件之问的理捶通常都会律到报告,除了以下各种碰撞: 同一设备的两个根本元件之间碰撞 同一房主的两个结构或子结构之间的碰撞 互相连接的管道部件之间的母授互相连接的管道部件和带嘴之间的硬技,所有占有属性值(obstructionva1.ue)设置为嚓的部件或根本元件也抵缺省值的设置(SettingC1.ashDefau1.ts)选择SettingXnashmODefHU1.ts菜单项，设置磁撞检查所需的值.执行该菜单命令，调
3、出设置碰撞检查判别标准的对话框。如以下图：可以设置接触间除值(touchgap),重叠值(over1.ap)和误差值(c1.earance),i(touch)不一定都报告为成撞.可以设置首道分支内的硬撞给于报告或予以忽略.占有属性等皴(Obstruction1.eve1.s)所有设计数据库(Designdatabase)和所有等级数据库Cata1.oedatabase)内的根本元件都有一个叫做OBSTRueTKW(空间占有)的属性值。属性值的茶围是。到2。米达含意如下：OBST=O无占有属性OBST=I我占有，用来产生人行通道，操作空间等0BST=2便占有，表示实体对猊注玄：对于负实体来讲，这
4、更值的含义刚好相反.所以如果一个负实体的OBST=I或2(缺者值)即说男这是一个孔洞.磋接类型当一个根本元件产生之后，它的OBST属性值通常缺省设置为2(hard).如果需要属性值为0或1,刖必须改变OBST的值。从性质上来分，成授类型有如下这些：HH硬/软(Hard/Hard)IIS硬/软(Hard/Soft)III硬实体/绝域层(HardZ1.nsu1.ation)SS软/软(SoftZSoft)Si1.软/硬(Soft/1.1.ard)SI软空间/雉缘层(SoftZ1.nsu1.ation)11绝缘层/难缘层Insu1.ationZInsu1.ation)IH地缘层/硬实体IS饱层/软空
5、间(Insu1.ationZSoft)硬/软碰撞与软/硬碰撞的区别在于即一个是优先占有者，期一个是后来占有者。从尺寸范围上来分，碰撞类型有如下三种类型的布擅：普通碰橙(Norma1.c1.ash)这种情况是指元件之间的里分量越及一定值.接触(touch)这种情况是指重看量少于一定的值，或者别赛的距离少于一定的值。误差(C1.earanCe)这种情况是指童舟量超过一定的值.BBOverhPgreaterOVeriaP1.essGap1.essthan5nunthan5mmthan2m11ACIaJ1.Touches空间占有图(Spatia1.Map)Separationmorethan211mb
6、utfcssthinSinmC1.earaixre域撞检查程序首先调用简化的空间占有图而不是读取设计数据库中的详细信息,空问占有图包含一系列未征设计模块大小与位置的方形盒子.型授检查的第一步是检查空间占有国中有没有直接相啜的局部，如果没有，则没有段接报告.如果空间占有图中出现或搅局部，则进一步检查是哪些具体根本元件之间发生了碰技。空间占有图宽穿整个工程，在执行碰撞检查之前,需杼空同占有图更新。通过下面的命令行可以实现这一点(这里没有用户界面)MAPBUI1.DMDB练习一:枪变设各与钢结构之同的越接1 .设置距离范围.用某单SettingSC1.asherDefau1.ts调出设置.2 .设置
7、核硬物体(Obstructions),通过下面的菜单项选择项可以调出被磁物体(Obstructions)设置表Se11ingsC1.asher0bstruetion1.ist；在此得到一个类似DraW1.iSt一样的对话框，通过Add按钮将需参与磋撞检套的设计模型叁加到空间占有表格中。当一个劄件(e1.ement叁加到占有表中之后，其所展的根本元件都将参加该表中。在省情况下,空间占有表包含当前MDB的所有设计模型。利用Remove按钮可将空间占有表中不笥更作在撞检查的组件移去。如果将一个Si1.e移至表中,但并不需要其所属的所有e1.ement均参与碰撞检查,可使用EXCIUde1.iSt对话
8、根选择不需要参与检查的e1.ement。把STABI1.IZER下STEE1.加到Obstruction1.ist中援示：生成列表不是设置碰撞检查对象的唯一方法.还可以有指定范国或区域的方法，即用一个方形的盒子断定所检查的范国，任何完全或局部在这个范国内的模型都将参与程撞检查。尽管碰撞点可能在限定的范围之外，但只要发生硬捶的模型的一局的在限定的范围之内,碰撞即予以报告。方法的是：SettingsCIasher0bstruetion1.imits,当设置对话推出现后，通过Cursor（光标）或ContrO1.（控制）选项设置限制范围。COntrO1.菜单有CE（当前部件）和NO1.imits（全
9、部范围）两个选项；Cursor菜单有ID（光标指定）选项.No1.imitS定义限制范围为当前MDB中的所有模型。3 .运行磋捶桂衣。从主菜单中选择UtiIitiesC1.ashes可以得到下面的窗口。C1.ashSpecify,会绐出指定碰撞内容（物理在撞、接触或误差范围）及碰撞等级（硬/硬、硬/软等）的列耒。通过NaVigHtiOn（漫游）选项可以在设计数据库中直接漫游到相关的硬捶模型或空间占有模型，相关子菜单如下：Navigatio11C1.ash：漫游到碰撞模型Navigation0bstruetion：漫湃到空间占有筷型Query（质询）其华提供C1.ash和Defau1.ts选项。
10、选释C1.ash项可得到子弟单Detai1.s和Summary.QueryC1.ash1.）etaiIs.显示以下信息：碰捶顺序号；碰撞类型：磁撞对象和磴撞等级：碰撞点位置坐标。QueryC1.asySmmary:碰撞类型汇总报告。QueryDefau1.ts:当前碰橙检查的缺省设置。History菜单下有Redisp1.ayEmpty两个子菜单.HistoryRedisp1.ay:AUtOCIaSh开关Ift开后或选择了外ty选项后重新进行碰撞检查.HistoryEt:当AUtOCIaSh开关劭开后，将磋按列表清空.嫁习：把ZONE：EQU1.P作为CE,再点击下拄菜单上的CheCkCE.4
11、 .磁撞数据显示。C1.ashDisp1.ay窗口的右边是图形Sf.与别的图形窗口一样.该图形Sf口也可以进行缩放和流转操作,执行这些操作的同时也可以进行秽潼检查的相关操作。选择1.iStS中的碰撞,点击鼠标右健，选1.iInitsC1.ashboth即可显示该硬捶的两个物体（将崔橙模型空间设置为图形范围）。自动理握检查（Auto-C1.ash）可以按下主菜单右边的AuioC1.aSh按钮,检查空间占有表中所有的模型与当前模型（CE的磁撞情况.自动检查在设计过程中连蝮进行，从而将大大降低软件运行的速度。手工检查（Desc1.ash）除了具有用户界面（UD的碰撞检查之外，也可以用DESC1.AS
12、H命令手工检查。要使用这个功能,所有的命令必须输入命令宙口。通常这是由管理员通过宏命令茏执行。其中包含用户界面中（U1.）所没有的特殊命令。要进行碰撞检查，在命令窗口中输入：DESC1.ASH收查结束后,退出程序,输入：EXIT设备设计设备组成设各是自多个模本体（PrimiiNe）拼装起来的，如以下图所示。每一个设备有一个定位点，其他的根本体都是参考设备定位点（EqUiientOrifjin）未定位。整个设卷的移动可以通过更新定位设各定位点来实现。Primitives:DishesCy1.inderBoxesNozz1.e有四种方式建立设备模型：1 .标准设备模板(StandardEquipm
13、enttemp1.ate)92 .参数化设备摸板(PHrametriCEquipmenttemp1.ate)93 .搭积木方式.(Primi1.ivo)。4 .读取宏文件(InPUtMacrofi1.e)练习一：用标准设备模板生成泵P1501A选择设备模块DeSign-Equipment。1 .确认在设备分区/EQUIP.ZONE下面。2 .Uti1itiesEquipment*t,.在弹出的窗口中选择CreatBasicEquipment,3 .在Crea1.下拉框中选择PUmp,选择CenIre1.inemoUuIed,Tangeniia1.OU1.Iet(中心悬挂，切线出料)4 .命名为P150IA。指定设备原点坐标及设备结构叁散。OR1.ENTAT1.ON=180设备方向与北成180度。5 .生成管嘴。SUCTION100NB300RAISEDFACEDISCHARGE50NB300RAISEDFACE6 .pp1.y),7 .生成设备基础在同一层次下.8 .生成设备基址方法二，创立新层次ZOXE/EQUIP-BASES用于存放所有的设冬基地，生成STRU/P1.501A-BRSE层次.CreatPrimitivesBox生成设备茶础。练习二：拷贝生成泵P1501B1
