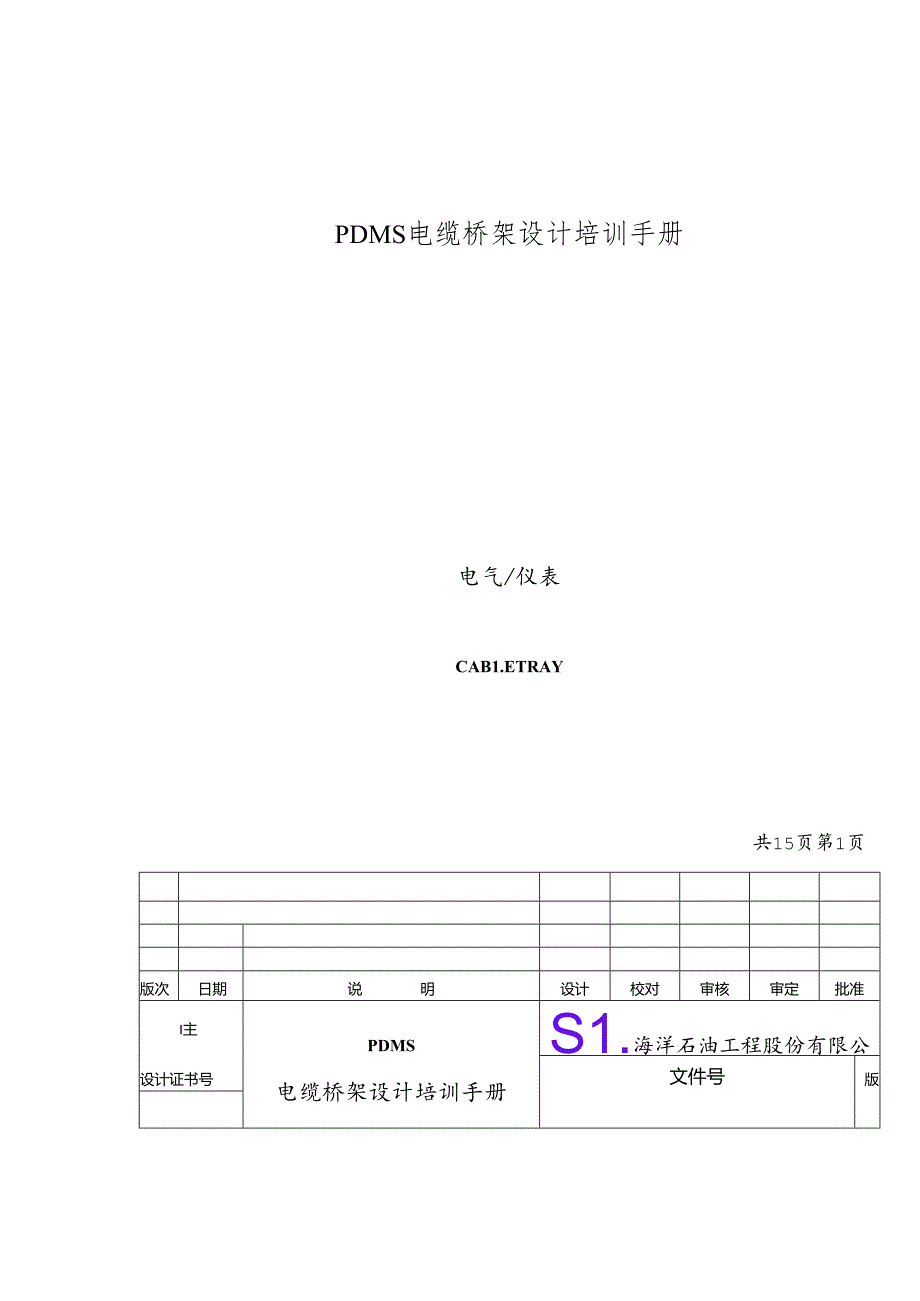

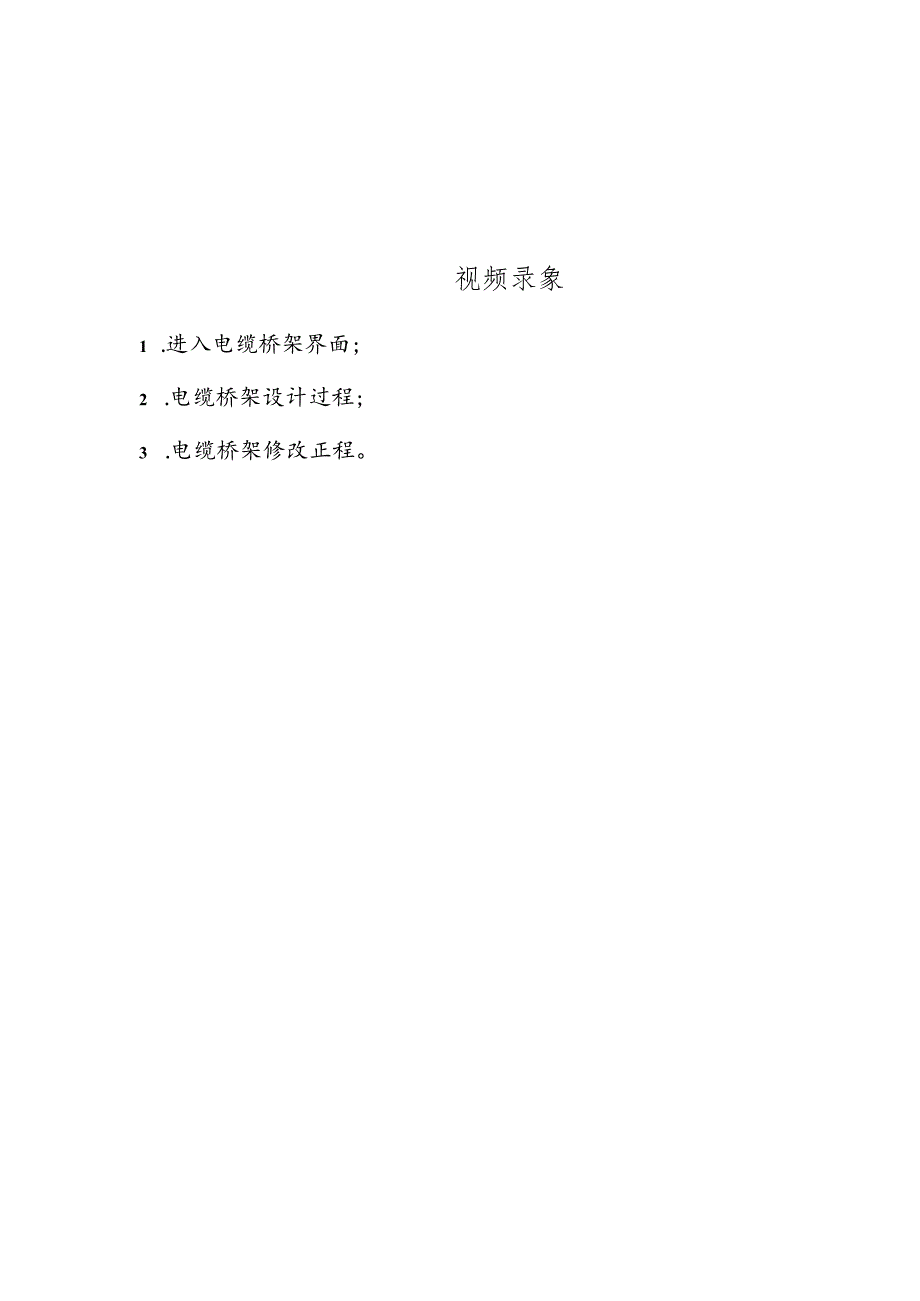

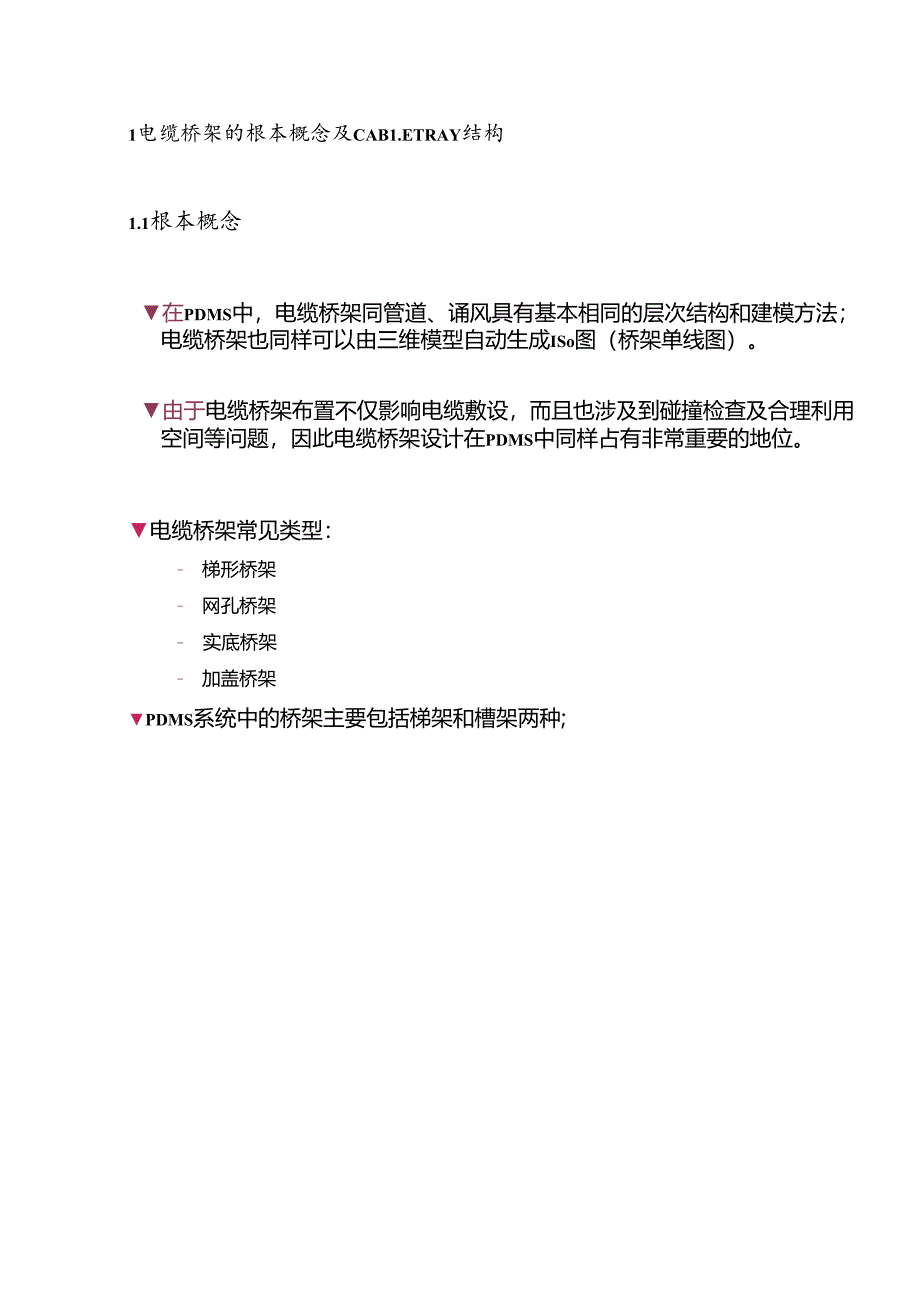

1、PDMS电缆桥架设计培训手册电气/仪表CAB1.ETRAY共15页第1页版次日期说明设计校对审核审定批准I主PDMSS1.海洋石油工程股份有限公司设计证书号电缆桥架设计培训手册文件号版1电缆桥架的根本概念及CAB1.ETRAY结构32BRANCH,配件的重要属性查询与设置43创立桥架模型64组合定位方法85练习9视频录象1 .进入电缆桥架界面;2 .电缆桥架设计过程;3 .电缆桥架修改正程。1电缆桥架的根本概念及CAB1.ETRAY结构1.1根本概念在PDMS中，电缆桥架同管道、诵风具有基本相同的层次结构和建模方法；电缆桥架也同样可以由三维模型自动生成ISo图（桥架单线图）。由于电缆桥架布置不
2、仅影响电缆敷设，而且也涉及到碰撞检查及合理利用空间等问题，因此电缆桥架设计在PDMS中同样占有非常重要的地位。电缆桥架常见类型：- 梯形桥架- 网孔桥架- 实底桥架- 加盖桥架PDMS系统中的桥架主要包括梯架和槽架两种;-如下图所示，其层次结构与管路系统的层次结构完全相同:Cab1.eTray-SITE1.wwCab1.eTray-ZONEMAIN(PIPE)BRANCHBENDai3KI;7e:3器陪!三三*Jj1.3MAIN(PIPe)和BRANCH的关系一个PIPE可以包含几个BRANCH,而一个BRANCH是由一个头(HEAD)X一个尾(TAI1.)及若干配件构成。下图为一个PIPE包
3、含两个BRANCH:2BRANCH,配件的重要属性查询与设Jt2.1BRANCH属性名称属性：NAME-等级属性：PSPEC桥架等级HEAD属性：HPOSBRANCH头位置HCONBRANCH头连接形式HDIRBRANeH头方向HREFBRANCH头连接对象名称-TAI1.属性：TPOSBRANCH尾位置TCONBRANCH尾连接形式TDIRBRANCH尾方向TREFBRANCH尾连接对象名称2.2配件属性SPREF-POSORI-CREF-CRFAHEI-ARRIVE1.EAVE配件等级配件位置配件轴向连接对象名称(TEE)连接对象名称集合(CROS)配件长度(FTUBV1.)到达点离开点2
4、.3属性查询与设置属性查询：-导航到需要属性查询的元件： 方法一：通过菜单查询QUERYATTRIBUTE 方法二：通过命令行查询QATT或 QATT-name查询指定属性值属性设置：-方法一：通过菜单设置MC)D1.FYATTRIBUTE方法二：通过命令行设置ATT-nameva1.ue3创立桥架模型2）通过连接定位ConnectBranch3）通过第一个元件定位： 如果知道第一个元件的相对 参照物的位置，可以通过 MoVE方法定位元件， 然后将HEAD指定到 第一个元件上。4级合定位方法元件轴向设置OrintatComponentChangeExit B:修改TEE、CROS的1.EAvE
5、点元件轴向设置ModifyComponentRouteBranchoff改变出口方向；Sp1.itRoute改变轴向方位。检查头尾连接Fi1.1.BRANCH在管道建模过程中，TUBE是隐含的，并不在HierarChy中显示，是在两个元件间自动生成的。-在桥架建模过程中，也可在两个元件间自动生成TUBE,但桥架中的TUBE必须用元件FTUB替代，为此PDMS提供了一个修改工具用户可以先不替换TUBE,当完成PIPE或BranCh后，再统一修改。ModifyFi1.1.注a如果在Unfi1.1.状态下，模型中显示不是实管，而是虚线，ModifyBranchExp1.icit命令查看Head与Tai1.方向是否对应。5练习1 .设计电缆桥架：等级SCTG,宽度150,North.East.Up坐标分别为0,0,0；初始方向为：东；定长（F1.）直段为2400mm,右弯（RH）90,直段（采用DiStanCe命令）500mm,左弯（RH）90,内弯（IR）90,直段600mm,外弯（OR）90,变长（V1.）直段为500mm,三通，变径后宽度为30Omn1.四通300mm；详见电缆桥架设计过程录象!2 .修改电缆桥架：将定长直段改为变长直段，加一三通，加一变长400,向东移动200o将另一三通改变出口方向，加一右弯弯头距离三通距离为80011mo详见电缆桥架修改正程录象!
