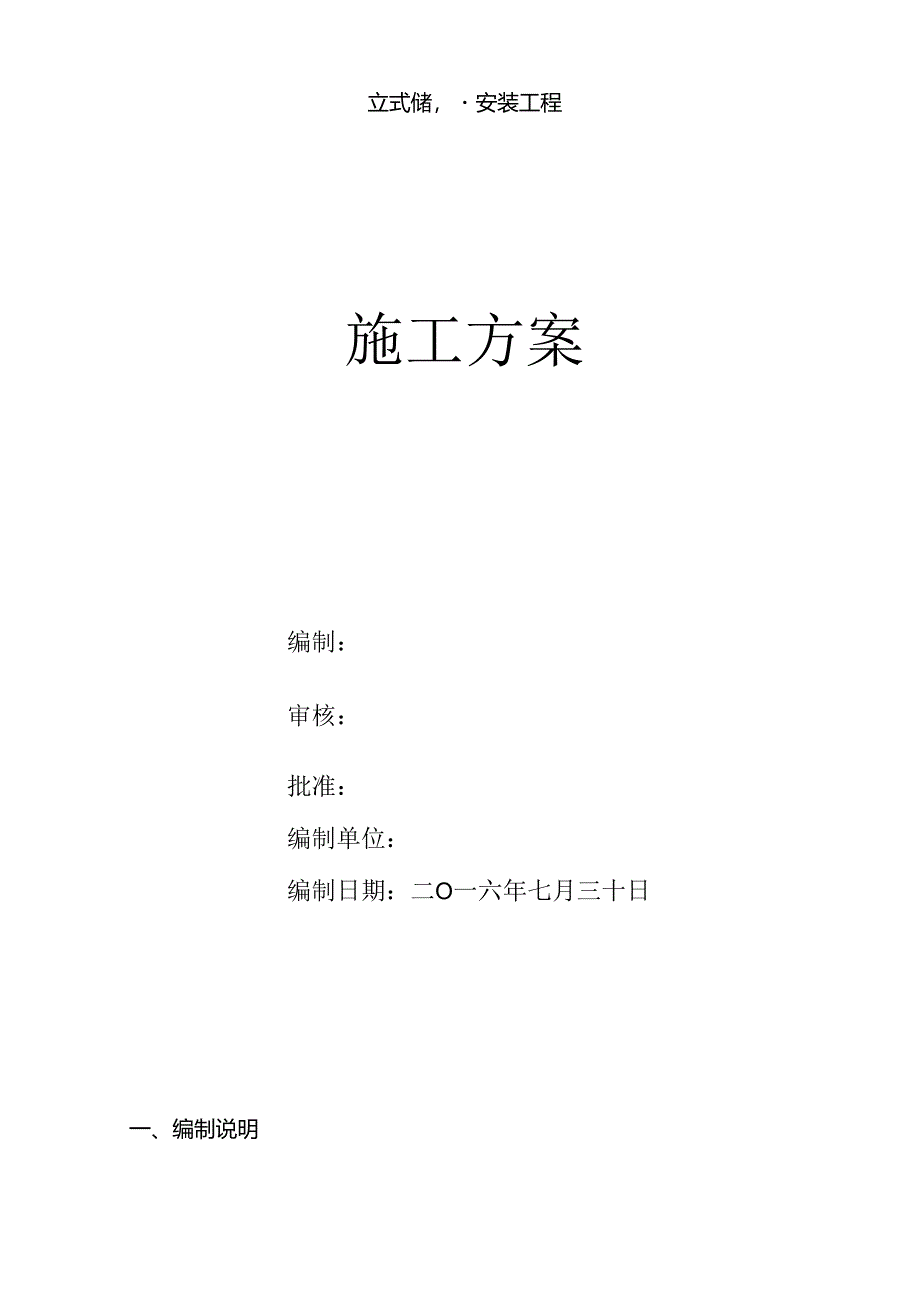

1、立式储，安装工程施工方案编制：审核：批准：编制单位：编制日期：二O一六年七月三十日一、编制说明1K机械设备安装工程施工与险收规范GB50231-2009：2、压缩机、风机、泵安装工程施工与验收规范GB50275-2010；3、工业金属管道工程施工规范GB50235-2010：4、现场设备、工业管道焊接工程施工规范GB50236-2011；5、工业安装工程施工质量验收统一规范GB50252-2010；6、由业主供应的施工图纸与相关要求；7、国家有关的法律、法规、规定和制度，本单位相关工程施工阅历与综合实力：8、施工现场条件。二、工程概述本工程属于波尔亚太（佛山）金属容器有限公司盖线低压管道安装项
2、目，储气罐共1台，其规格为：1200*2922,设计压力：1.05MPa,设计温度:UOC,工作温度:0-100,C,平安阀整定压力：1.05MPa,容器平安流量41m3min三.施工部署1、质量限制点a.全部压力容器设备安装中心点与上法兰顶面的不平度。b.各个气罐的安装铅垂度。c.设备吊装的牢靠性。2、施工依据a.分项工程施工图纸b.机械设备安装工程施工验收规范GB5012312009d.GB150-2011钢制压力容器3、施工打算a.配备有关的施工规范与标准图籍等技术资料。b.组织现场技术人员和职工仔细学习图纸和技术资料，熟识和驾驭图纸内容、技术标准和规范与操作规程，使有关人员对本工程的质
3、量要求有高度的重视；c.参与设计交底和图纸会审，了解设计意图，驾驭施工要点；4、设备基础验收基础强度满意安装要求后，与监理单位一同进行全部压力容器基础的验收工作。基础尺寸和位置允许偏差应达到下列要求：序号项I1.允许偏差（mm）I坐标位置（纵、横轴线）202平面水平度53垂直度54预埋地脚螺栓孔中心位置105预埋地脚螺栓孔深度+206预埋地脚螺栓孔孔壁铅垂度10四.压力容器设备安装工艺,I、施工工艺流程基础、设备验收一储气罐吊装找正一预埋螺栓二次灌浆一储气罐配件安装一配管一试车验收2、吊装方法由于以上压力容器设备重量不是很重，因此干脆用汽车运到安装基础较近的位置，运用25吨吊车进行吊装。安装时
4、应尽量避开和土建专业交叉作业。3、安装技术要求设备就位后按卜列技术要求进行找平找正:序号项目允许偏差（mm）1垂直度Oo方向290方向2180方向2270方向22中心线位移纵向10横向153安装标高204,设备基础二次灌浆设备安装找正后，应立刻进行地脚螺栓孔的：次灌浆，灌浆工作主要由土建单位负责,我单位支配人员协作施工。灌浆工作应一次进行完毕。5、设备安装稳固后，进行压力表与平安阀等配件的安装，各配件的安装应按随机技术文件要求进行。五.人员组织：施工负责人：1人钳工：1人气焊工：1人技术负责人：1人起重工：1人协助工：2人质量平安员：1人电焊工：1人六.施工机具配备与用料:序号名称规格数量1汽
5、车吊25吨1台2手拉葫芦5吨2台3K环10吨8个4钢丝绳637+1.21.5100m5直流机30KW一台6火焊工具一套7水准仪0.02/1000一台8常用钳工机具依据实际状况定9载重汽车8吨一辆10沟通机32KW1台七.平安保证措施：1、施工前由专职平安员召开平安例会，对全部参战人员进行平安教化;2、工人员必需遵守平安施工规章制度，进入施工现场必需戴平安帽，高空作业必需系挂平安带，穿防滑鞋，禁止违章作业：3、工人员必需严格遵守平安技术操作规程，特殊是特殊工种必需持证上岗，专用设备专人操作，严禁违章操作。4、装机具运用前必需进行检查，确保平安后才能运用，报废吊具严禁运用；5、吊装时由专业人员进行
6、操作，吊装时由专人负责指挥，指挥人员哨声肯定要洪亮、坚决，严禁乱指挥。6、平安设施应齐备，平安网、围栏、警告牌、孔洞维护板等应齐备。7、各种机械设备绝缘必需良好，开关的刀闸要齐全，刀闸保险容量与用电量应相符，开关箱应有防雨设施，箱门要完好有锁。8、临时用电，线路要绑扎坚固，确保绝缘良好，电焊把线与钢丝绳不得交混在起，避开打伤钢丝绳，必要时停止一切焊接作业，确保吊装的平安。八.质量保证措施1、建立和完善质量保证体系，质量管理自上而卜.层层落定，齐抓其管,严格把好质量关；2、加强施工图纸的学习和会审，通过学习和会审明确施工图纸的要求与主要技术问题解决方案方法；3、加强技术交底工作，施工前应使每个施
7、工人员明确安装工程特点,施工工艺与质量要求等；4、严格依据施工与验收规范要求进行施工，加强自检、互检和交接检,并做好检查记录。5、全部运用的计量器具经检定合格，并在周期检定运用。6、施工过程设专职质检人员。7、在吊装工程中不运用损伤设备。九.文明施工的技术组织措施：1、凡进入厂区，必需遵守厂内的规章制度。2、爱惜厂区、厂内的绿化，不损坏花草、树木。3、在厂内施工，不允许随意丢工业垃圾和生活垃圾，保证厂内卫生。4、在施工区要设置醒目规范的警示牌，时时提示进入现场人员留意自己的文明施工。5、爱护厂内构筑物、设备等设施，当在施工过程中有危与厂房、设备、构筑物时，应实行爱护措施来爱护它。6、按业主指定的地点存放材料，按可以运用的进场道路来运输设备、材料，同时在进行施工和材料存放时，应遵守业主的有关规定。7、施工中应遵守有关大气污染和水污染限制的现行法律、法规。遵守有关部门制定的卫生和健康法规，保持施工现场和工程区域的清洁。
