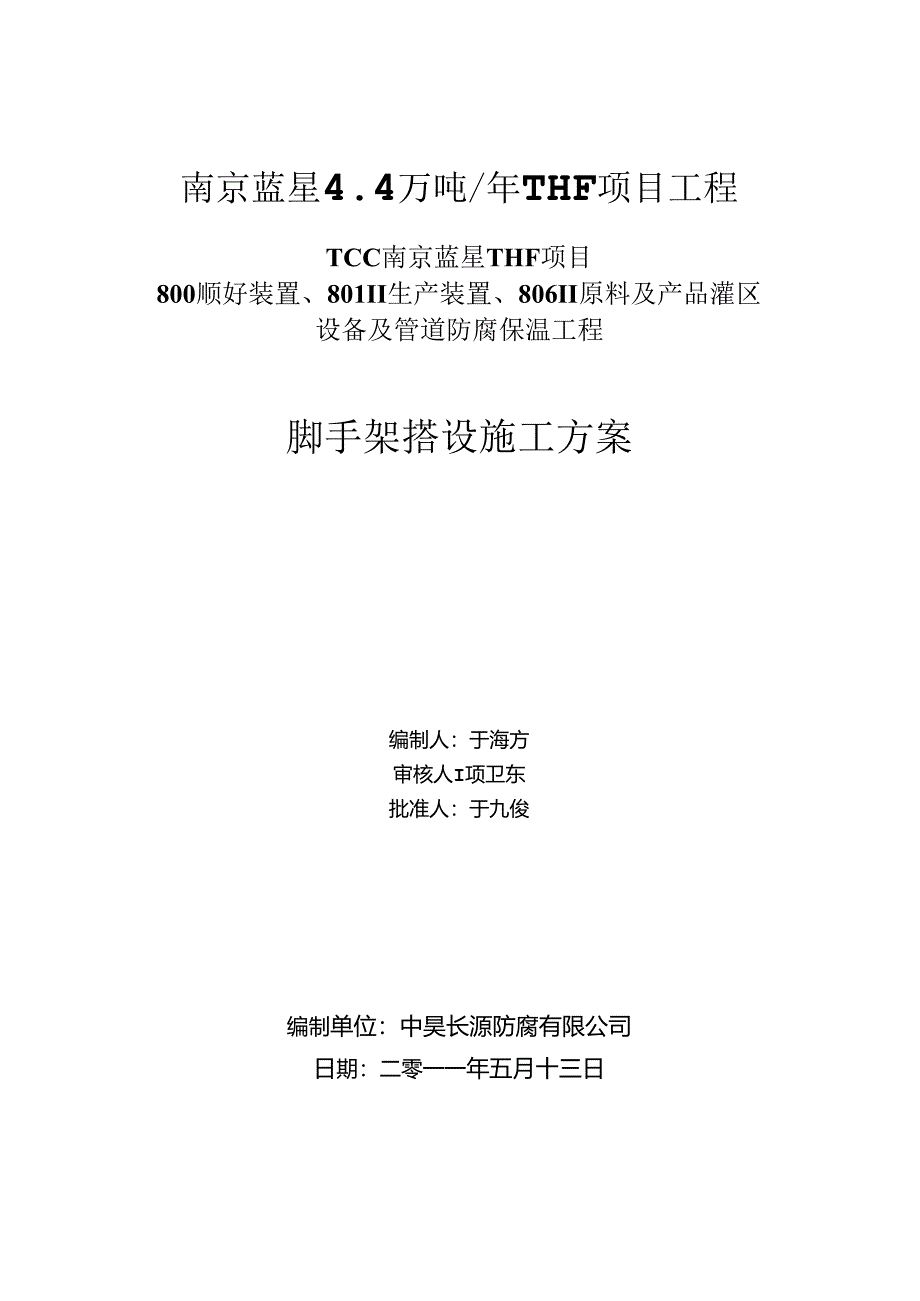

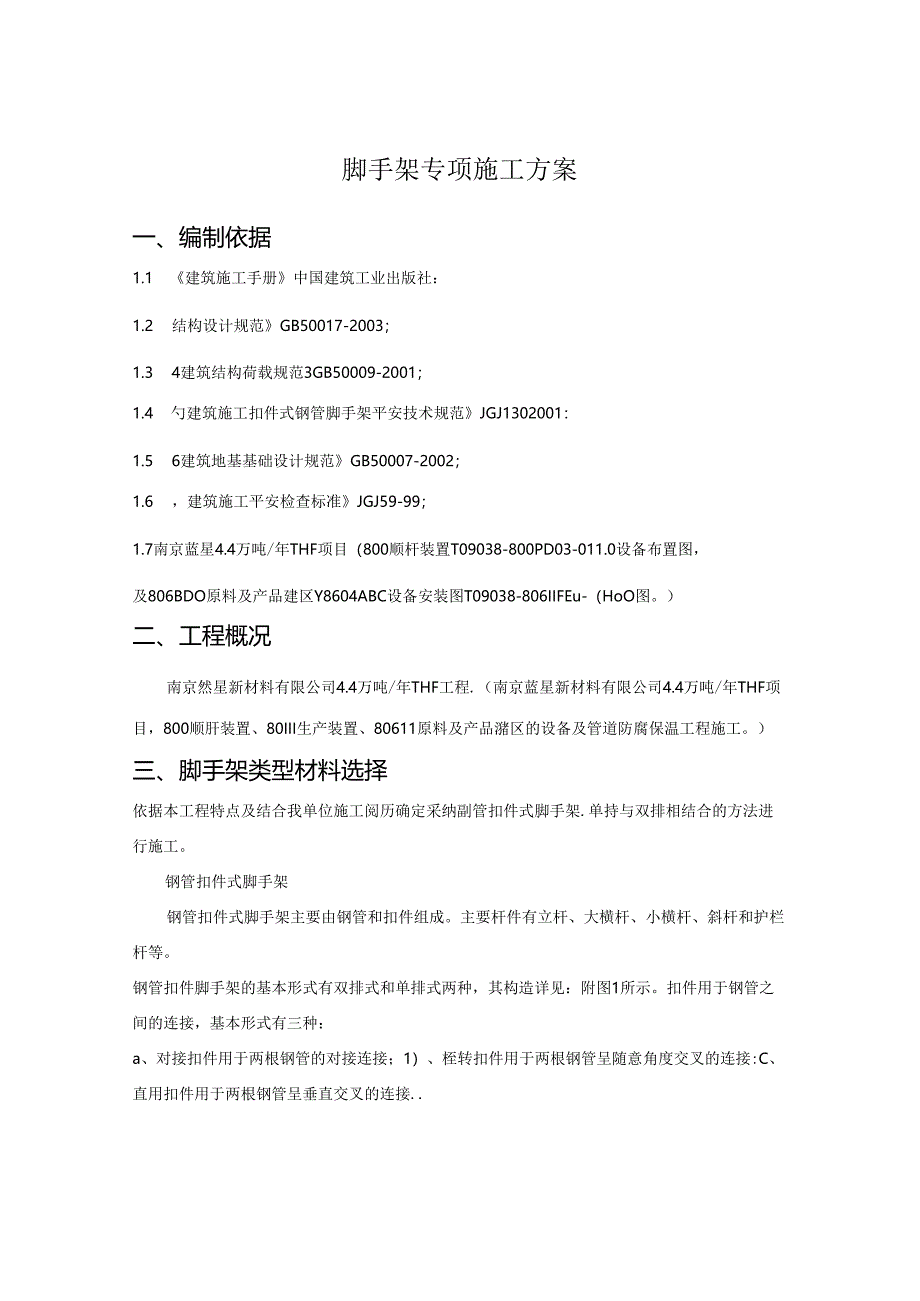

1、南京蓝星4.4万吨/年THF项目工程TCC南京蓝星THF项目800顺好装置、801II生产装置、806II原料及产品灌区设备及管道防腐保温工程脚手架搭设施工方案编制人：于海方审核人I项卫东批准人：于九俊编制单位：中昊长源防腐有限公司日期：二零一一年五月十三日一、编制依据3二、工程概况3三、脚手架材料选择3四、脚手架搭设流程及要求4五、脚手架的检查与验收6六、劳动力支配6七、平安保证措施7八、工作危急分析11脚手架专项施工方案一、编制依据1.1 建筑施工手册中国建筑工业出版社：1.2 结构设计规范GB50017-2003；1.3 4建筑结构荷载规范3GB50009-2001；1.4 勺建筑施工扣
2、件式钢管脚手架平安技术规范JGJ1302001：1.5 6建筑地基基础设计规范GB50007-2002；1.6 ，建筑施工平安检查标准JGJ59-99；1.7南京蓝星4.4万吨/年THF项目（800顺杆装置T09038-800PD03-011.0设备布置图，及806BDO原料及产品建区Y8604ABC设备安装图T09038-806IIFEu-（HoO图。）二、工程概况南京然星新材料有限公司4.4万吨/年THF工程.（南京蓝星新材料有限公司4.4万吨/年THF项目，800顺肝装置、80III生产装置、80611原料及产品潴区的设备及管道防腐保温工程施工。）三、脚手架类型材料选择依据本工程特点及结

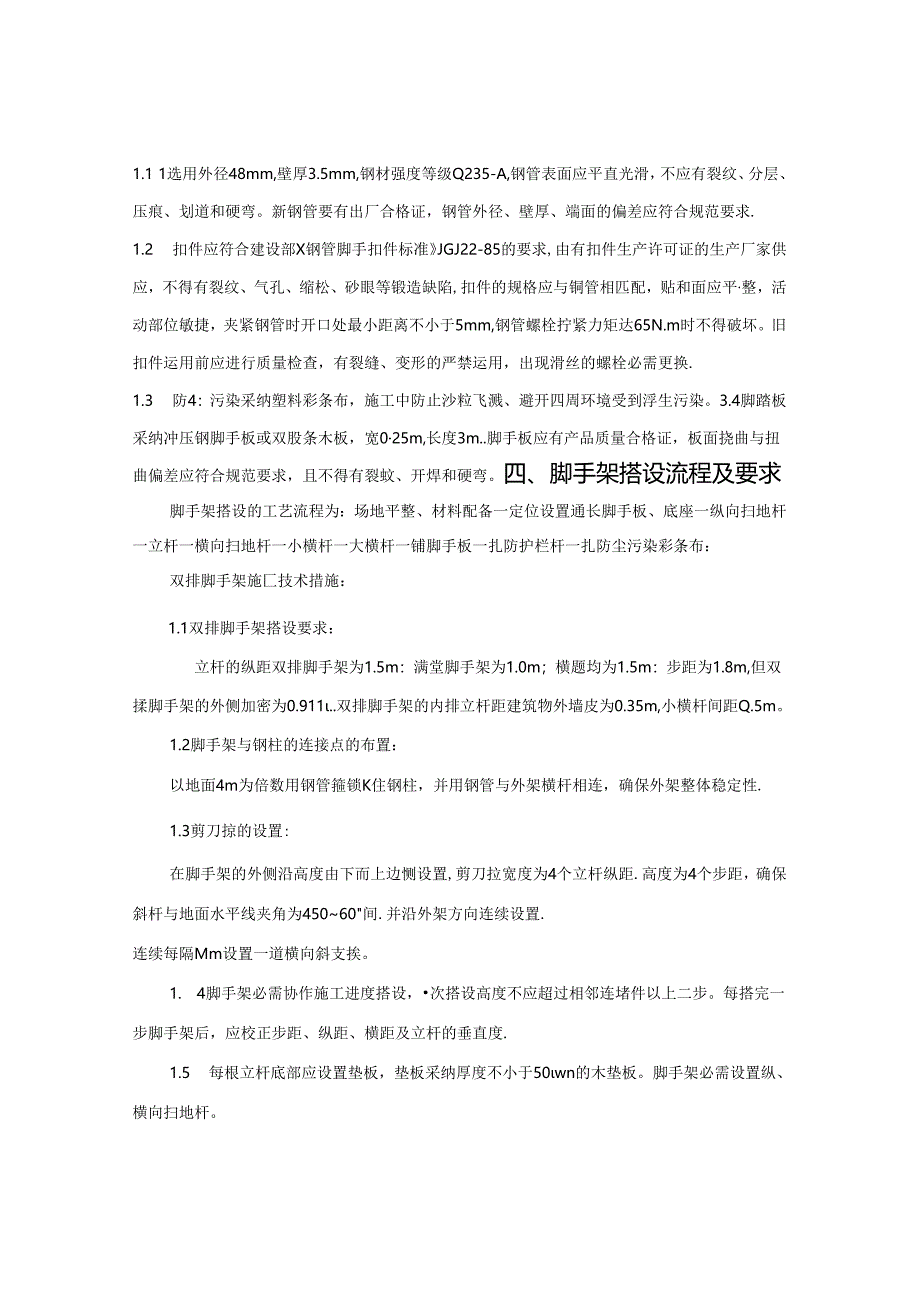

3、合我单位施工阅历确定采纳副管扣件式脚手架.单持与双排相结合的方法进行施工。钢管扣件式脚手架钢管扣件式脚手架主要由钢管和扣件组成。主要杆件有立杆、大横杆、小横杆、斜杆和护栏杆等。钢管扣件脚手架的基本形式有双排式和单排式两种，其构造详见：附图1所示。扣件用于钢管之间的连接，基本形式有三种：a、对接扣件用于两根钢管的对接连接；1）、桎转扣件用于两根钢管呈随意角度交叉的连接:C、直用扣件用于两根钢管呈垂直交叉的连接.1.1 1选用外径48mm,壁厚3.5mm,钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。新钢管要有出厂合格证，钢管外径、壁厚、端面的偏差应符合规范要求
4、.1.2 扣件应符合建设部X钢管脚手扣件标准JGJ22-85的要求,由有扣件生产许可证的生产厂家供应，不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与铜管相匹配，贴和面应平整，活动部位敏捷，夹紧钢管时开口处最小距离不小于5mm,钢管螺栓拧紧力矩达65N.m时不得破坏。旧扣件运用前应进行质量检查，有裂缝、变形的严禁运用，出现滑丝的螺栓必需更换.1.3 防4：污染采纳塑料彩条布，施工中防止沙粒飞溅、避开四周环境受到浮生污染。3.4脚踏板采纳冲压钢脚手板或双股条木板，宽025m,长度3m.脚手板应有产品质量合格证，板面挠曲与扭曲偏差应符合规范要求，且不得有裂蚊、开焊和硬弯。四、脚手架搭设流程及
5、要求脚手架搭设的工艺流程为：场地平整、材料配备一定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆一铺脚手板一扎防护栏杆一扎防尘污染彩条布：双排脚手架施匚技术措施：1.1双排脚手架搭设要求：立杆的纵距双排脚手架为1.5m：满堂脚手架为1.0m；横题均为1.5m：步距为1.8m,但双揉脚手架的外侧加密为0.911.双排脚手架的内排立杆距建筑物外墙皮为0.35m,小横杆间距Q.5m。1.2脚手架与钢柱的连接点的布置：以地面4m为倍数用钢管箍锁K住钢柱，并用钢管与外架横杆相连，确保外架整体稳定性.1.3剪刀掠的设置:在脚手架的外侧沿高度由下而上边恻设置,剪刀拉宽度为4个立杆纵距.
6、高度为4个步距，确保斜杆与地面水平线夹角为45060间.并沿外架方向连续设置.连续每隔Mm设置一道横向斜支挨。1. 4脚手架必需协作施工进度搭设，次搭设高度不应超过相邻连堵件以上二步。每搭完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度.1.5 每根立杆底部应设置垫板，垫板采纳厚度不小于50wn的木垫板。脚手架必需设置纵、横向扫地杆。1.6 相邻立杆的对接扣件不得在同一而度内，僭开距离应大于500mm。1.7 起先搭设立杆时，应每隔6m设置一根抛掠，直至装置件安装稳定后，方可依据状况拆除.1.8 当搭至有装置钢架的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应马上设置装置钢架连
7、接固定.定距定位：依据构造要求在设备四周用尺址出内、外立杆岗墙距离，并做好标记：用钢卷尺拉直.分出立杆位置.并用点出立杆标记；垫板、底座应精确地放在定位线上，垫板必需铺放平整，不得悬空；脚手架必需协作施工进度搭设，每搭设完一步脚手架后，应按规定校正步距、纵距、横距及立杆的垂直度，严禁将外径48mm与51mm的钢管混合运用；在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，待该部位脚手架与储谖紧密连接后方可拆除.、立杆1 .脚手架立杆纵距1.5m,横距1.5m,步距1.8m,里立杆距建筑物Q.35m：2 .搭设之前应确保基础部位上方回填完并已夯实，并经过验收合格后方可进行脚手架的搭设.3 .
8、脚手架的底部立杆采纳不同长度的铜管参差布置，使钢管立杆的对接接头交织布置，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性.同步内隔一根立杆的两个相隔接头在高度方向错开的距离不应小于500mm；4 .各接头中心至主节点的距离不宜大于步距的1/3：顶层立杆搭接长度不应小于1m.应采纳不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm：5 .立杆的垂直偏差应限制在不大于架高的1/400.、水平杆1 .纵向水平杆在脚手架高度方向的间距1.8m,横向水平杆间距600mm：2 .纵向水平杆设置在立杆内侧,纵向水平杆设置在横向水平杆下作为横向水平杆的制作并用直角扣件固定在立杆上：3
9、 .主节点处必需设置一根横向水平杆，用直用扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于15Oram,兜近储雄一端外伸长度不放大于杆长的2/5.且不应大于500mm：4 .非主节点处的横向水平杆宜依据脚手板的须要设置。横向水平杆两端均应采纳直角扣件固定在纵向水平杆上：5 .纵横方向扫地杆，纵向扫地杆应采纳直角扣件固定在距底座上皮部大于20Omm处的立杆上：横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。、脚手板.1.脚手板应设置在三根横向水平杆上，脚手板采纳搭接铺设，接头必需支在横向水平杆上，搭接长度应大于20(m,其伸出横向水平杆的长度不应小于100mm.6 .脚手板应
10、满铺、铺稳，不能满铺处必需实行有效的防护措施。7 .在拐角、斜道平口处的脚手板，应与横向水平杆军旅连接，防止滑动。I.脚手板须用12T4#钢丝双股并联绑扎，不少于4点，要求绑扎坚固，交接处平整，铺设时要选用完好无损的脚手板，发觉有破损的要刚好更换。、防护栏杆1.作业层、斜道的栏杆均应搭设拦腰护栏，应在外立杆的内侧.依据现场状况、扣件;扣件规格必需与钢管外径相同，螺栓拧紧扭力矩不应小于40N-m,且不应大于65Xm:在主节点处固定横向水平杆、纵向水平杆等用的直角扣件、旋转扣件的中心店的相互距离不应大于150mm,对接扣件开口应朝上或期内,各杆件端头伸出盖板边缘的长度不成小于1OOmm。、上下通道
11、：依据现场施工条件,结合设备高度便于施工，我单位实行搭设之字形人行斜道,每层而度1.8与作业层同高，在拐弯平台处分设两人行走道至储罐各施工作业层；每层拓度1.8m与作业层同高。施工中处于内外持脚手架之间同样满意施工要求,同时在脚手架的搭设过程中我方会与相关专业刚好沟通，保证脚手架能满意各方施工须要。五、脚手架的检查与验收脚手架搭设完毕或分段搭设完毕,应按规定对脚手架工程的质量进行检查.经检查合格后方可交付运用.1、脚手架及其基础应在下列阶段进行检查与验收：1.基础完工后及脚手架搭设前：2 .作业层上施加荷载前：3 .每搭设完1013m高度后：4 .达到设计高度后：5 .遇有六级大风雨大雨后：2
12、、脚手架运用中,应定期检查下列项目:1.杆件的设置和连接，支撑、等构造是否符合要求：6 .地柒是否积水，立杆是否悬空：7 .摞栓扣减是否松动：8 .平安防护措施是否符合要求：9 .是否超载；安装后的扣件螺栓拧紧扭力矩应采纳扭力扳手检查,抽样方法应按随机分布原则，抽样检查数目与质量判定标准应符合规范要求，不合格的必需重新拧章，红至合格为止。六、劳动力支配结合现场施工状况，合理支配施工人员。工种队长架子工力工平安员技术员合计人数1661115七、平安保证措施7.1搭设平安保障措施1.脚手架搭设人员必需持证上岗.2 .钢管与扣件进场前应经过检杳选择，所用扣件在运用前应检查一次，扣件肯定要上紧，不得松
13、动，3 .架子在搭设过程要做到文明作业，不得从架子上掉落工具、物品：同时必需保证自身平安，4 .高空作业需穿防滑鞋，佩戴平安帽、平安带，未佩戴平安防护用品不得上架子。5 .在架子上施工的各工种作业人员,应留意自身平安，不得随意向下、向外抛、掉物品，不得随意拆除平安防护装置，6 .定期检查脚手架，发觉问题和陶忠，在施工作业前刚好修理加固，以达到坚实稳定，确保施工平安，7,不得在脚手架基础及其邻近处进行挖掘作业，否则应实行平安措施.8 .脚f架的平安性是由架子的整体性和架子结构完修性来保证的，未经允许严禁破坏架子结构或在架子上擅自拆除与搭设脚手架各构件.其中在脚手架运用期间，下列杆件严禁拆除：主节
14、点处横、纵向水平杆，拦腰护栏及拉杆。9 .严禁脚踏板存在探头板，铺设脚踏板以及多层作业时，应尽量使施工荷载内、外传递平衡，10 .严格限制施工荷载，脚手板不得集中堆料施荷，确保校大平安储备，I1.脚手架严禁钢木混搭,禁止扣件、绳索、铁丝混用，12 .雨、雪、雾及六级以上大风等天气，严禁进行脚手架搭设、拆除工作.13 .在脚手架上进行电、气焊作业时；必需有防火措施和专人看护,平安员巡察检查，15 .搭拆脚手架期间，地面应设置用栏和警戒标记，泮禁非操作人员入内。16 .架子搭设完毕，用合格防尘彩条布围护于架子的外用及底部，做好防污染工作。17 .架子搭设完毕后由搭设会同三方对整个脚手架进行脸收检查
15、,验收合格后方可投入运用.18 .应设特地人员负贡对脚手架进行定期检查和保修，A在下列状况下，必需对脚手架进行检杳a在六级以上大风和大雨后b件用序过二个月，复工前。B检查保修项目a各在节点处各杆件的安装、连墙件等构造是否符合的要求；b扣件螺丝是否松动：c平安防护措施是否符介要求。7. 2脚手架拆除平安保证措施1 .拆架前，全面检查拟拆脚手架，依据枪杳结果，拟订出作业支配，报谙批准,进行技术交底后才准工作作业支配般包括：拆架的步骤和方法、平安措施、材料堆放地点、劳动组织支配等。2 .拆架时应划分作业区，四周设绳绑圉栏或直立警戒标记，地面应设专人指挥.禁止非作业人员进入。3 .拆架的高处作业人员应戴平安帽、系平安带、穿软底防滑鞋.4 .拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、斜控.而后拆小横杆、大横杆、立杆等.并按“1步一清”原则依次进行。严禁上下同时进行拆架作业.5 .拆立杆时，要先抱住立杆再拆开最终两个扣，拆除大横杆、斜撵，应先拆除中间扣件，然后托住中间，再解端头扣。6 .连力杆、斜探撵杆应随拆除进度逐层拆除，拆抛撑
