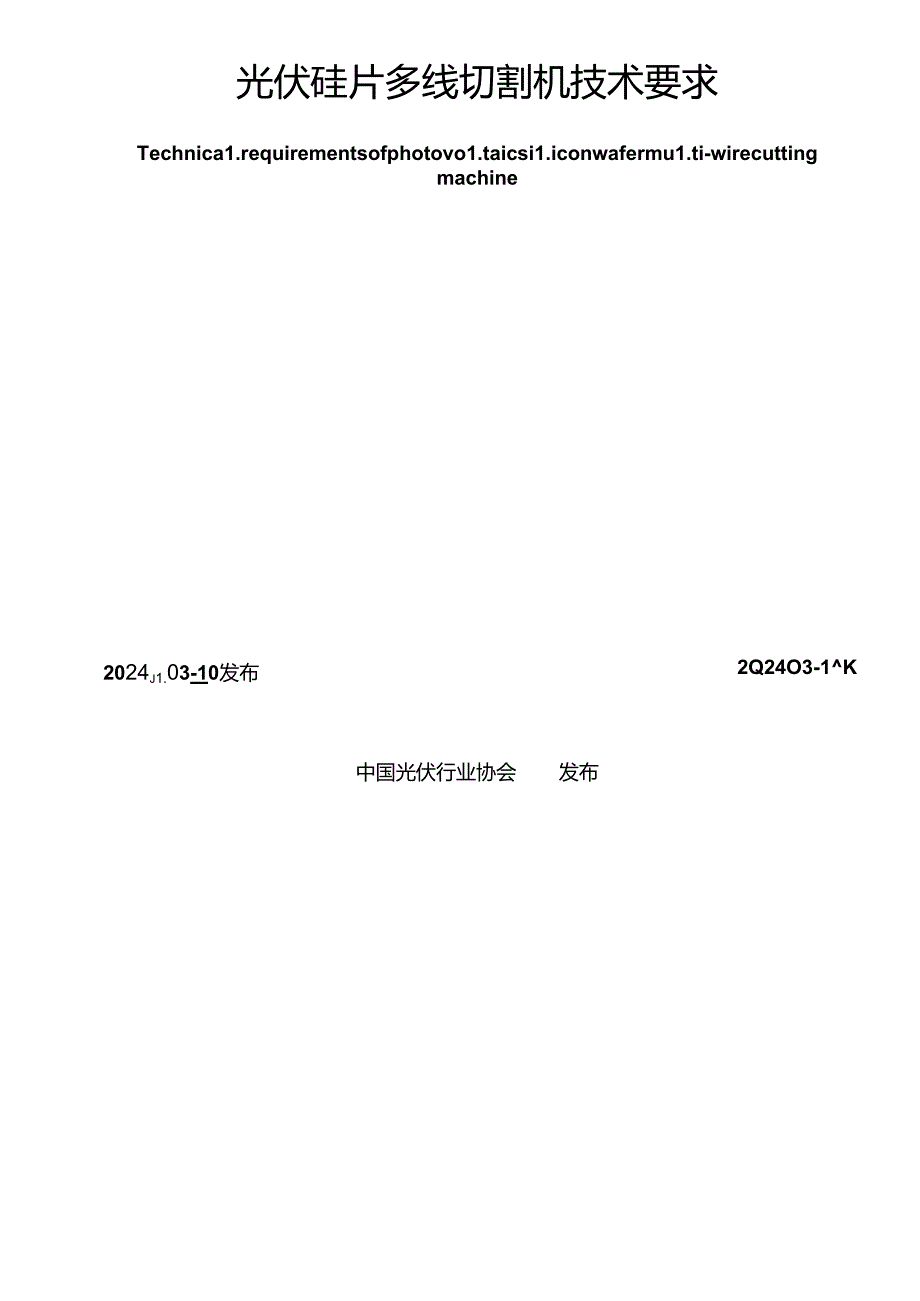

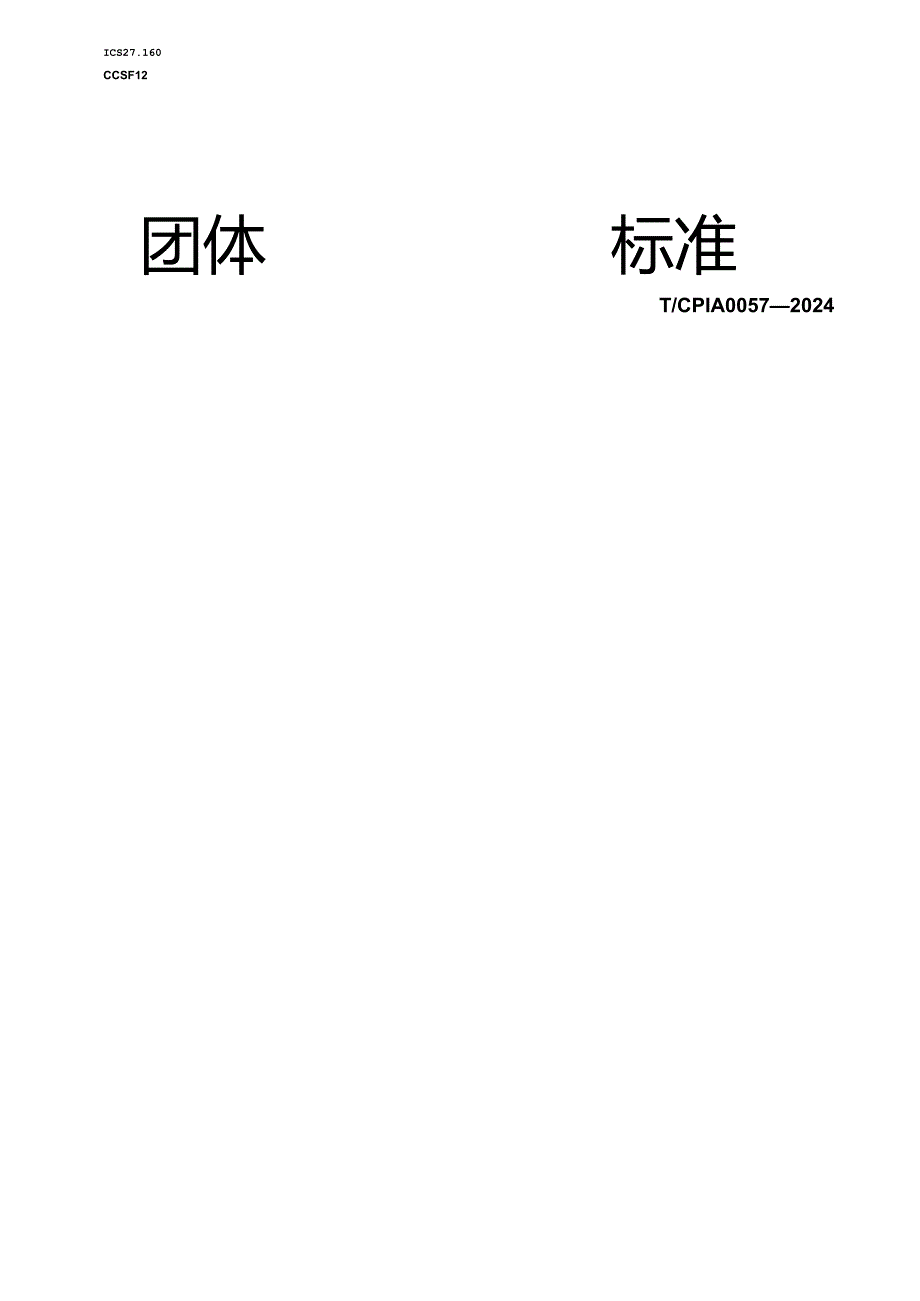

1、ICS27.160CCSF12团体标准T/CPIA00572024光伏硅片多线切割机技术要求Technica1.requirementsofphotovo1.taicsi1.iconwafermu1.ti-wirecuttingmachine2Q24O3-1K2024j1.03-10发布中国光伏行业协会发布目次I能用12规范性引用文件13术语和定义14技术要求24.1 tattttttttatttttttt24.2 外观要求24.3 性能要求34.4 安全要求35试验方法45.1 试验环境45.2 545.3 性能试验45.4 安全试验66交付检验67标志、包装、运输、贮存!77.1 标志！!
2、77.2 包装！!77-3运输!77.4 贮存!7本文件按照GBrr1.1-202Og标准化工作导则第1部分：标准化文件的结构和起草规则$的规定起草。请注急本文件的某的内容可能涉及专利。本文件的发布机构不承担识别专利的员任。本文件由中国光伏行业协会标准化技术委员会提出.本文件由中国光伏行业协会标准化技术委员会归口。本文件起草单位：营岛商测科技股份有限公司、中国电子技术标准化研究院、山东大学机械工程学院、品澳太阳能有限公司、四川品科能源有限公司、青岛科技大学、北京京运通科技股份有限公司、曲靖阳光新能海股份有限公司、江苏美科太阳能科技股份有限公司、浙江晶盛机电股份有限公司。本文件主要起草人：张璐、
3、张秀涛、周波、李淮宁、葛培琪、张在存、陈界俊、高伟、夏树胜、赵亮、程正景王金荣.III光伏硅片多线切割机技术要求1%9本文件规定光伏硅片多线切割机的技术要求、试验方法、检验规则以及标志、包装、运输和贮存.本文件适用于光伏硅片多线切割机的设计、生产和检皴.2联性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注H期的引用文件，仅该日期对应的版本适用于木文件；不注口期的引用文件,其G新版本（包括所有的修改单）适用F木文件。GBT191包装储运用示标识GB5226.1机械电气安全机械电气设备第1部分：通用技术条件GB/T7344交流伺服电动机通用技术条件GB/T1330
4、6标牌GB157）金属切剂机床安全防护通用技术条件GB/T1&139交流伺版系统通用技术条件GB/T17587.3滚珠蛙杠副第3部分：验收条件和验收检验GB/T26071太阳能电池用睢单晶片GB/T29055太阳能电池用多晶硅片JB,T3997金属切削机床灰铸铁件技术条件JB/T11209.2滚珠直线导轨副第2部分：杵度检脱JB/T14209.3滚珠出线导轨副第3部分：技术条件下列术用和定义适用于本文件。主IKminro1.1.由主体支撑件和对希在主体支择件外圆柱面上的软质涂覆层组成的箱状零件，Wiwb以一定的张力缄绕在两根或多根轴线相互平行的主轮的线梢内形成的媚淀状电镀金刚石线。前主IK晚箱
5、frontminro1.1.erbearingbox用于支推主推高速转动的壳体IMI周方向固定、轴向方向上可以浮动的主轴。后主制轴承箱rearBainro1.1.erbearingbox用于支撑主提高速转动的光体为完全固定的主翼轴承箱.3.5coi1.inganduni1.ingsystm由收放线M排线袋置、张力装置、过线轮等组成的用户给线网持续检入定速衣、-定张力的电镀金刚石线的系统。收触懈coi1.ingadmoi1.ingro1.1.物若收放线轴高速旋转的螺捉状存储电波金刚石跷的筒状零件，3.7持触wireroutingdevice通过自身的往复比线运动和配合收放线推的捷转运动，将电镀金
6、刚石线摞旋状排到收放线犍上或从收放线轴上放出的装置.3.8张加VEtsicndevice用于张力突然改变时稳定和控制张力的装置.注：包括绝对值编码器伺服IIJ机、张力摆杆、过线枪，3.9过线轮cyc1.oida1.whee1.由轮芯及其外部的涂融件、纹梢组成的，用于改变电镀金刚石线运行方向的零件.3.10收放线轴i1.inganduncoi1.ingspind1.er由何Ifi电动机驶动高速旋转的用于固定收放线掘的主轴，3.11碎片盒debrisbox用于防止切割硅片时硅液进入线网导致线网断线的薄板制成的长方形盒状零件.3.12M1Kspnjdevice用干给切割筋位喷淋切剂液喷出的切割液为水
7、帘状的装配4技术要求4.1结构要求4.1.1知关键部件包括：伺服电动机、伺服控制系统、滚珠丝杠、白线导轨、铸铁，其技术要求如下：a）伺服电动机应符合GB/T73M的规定；b）伺服控制系统应符合GB/T16139的规定；C）濯珠维杠应符合GB,T17587.3的规定：d）直线导轨应符合JB“14209.2,川门、14209.3的规定：e）铸铁件应符合JBJT39972011的规定。4.1.2碎片盒4.1.2.1 碎片窗在任何切割时刻均不能与主鞋和线网接触.4.1.22 两侧排水口排出的切割液不能流道线网内,包括液流反弹“4.1.23 3碎片盘及其固定装置应方便碎片盒的安装、拆卸以及调整位置.4.
8、1.3嗜油H4.1.3.1 喷淋装置喷出的切割液帘应保证任遨切网部位附近都能接触到切割液，4.1.3.2 喷淋装置啧出的切剂液帘均匀.4.1.3.3 啧淋装置及其固定支架应方便喷淋装置的安装、拆卸以及调整位置.4.1.3.4 喷淋装置与切割液管路通过快插接头连接，4.1.3.5 切割液进入啧淋装置前应经过过渡器，过浓精度不低F1.oo目.4.1.4液体密封切剂液和冷却液应避免泄漏和外溅”4-2外观要求4.2.1 产品表面应避免脱漆、划伤及色差等微陷。4.2.2 产品表面应无凸起,凹陷、粗糙不平及其他授伤，4.2.3 产品零部件外珏结合面边缘应整齐、匀称，无明显的错位.4.3性能要求4.3.1主
9、程轴承箱主轴锥面铝向圆跳动制向网跳动值应不大于3un.4.3.2主轻安装后非涂覆部分的径向圆跳动径向圈跳动应不大于1511u4.3.3工件进给直绘度精度进给直线度精确度应不大于511V25Omm4.34收放战系统静态张力精确度线速度为零的状态下电镀金刚石线张力实际值与设定值的偏差应在03N范围内.4.35前主掘轴承箱和后主馄轴承箱轴线对中精确度前主耗轴承箱和后主般轴承箱轴线时中值(m)应不大于0.15mm,对中角度的正切值(tana)J不大于0.03mn1.OOrai,如图1。4.3.6收放线轴最远端径向圆跳动精确度径向网跳动值应不大于002三.4.37切割硅片尺寸及质量切割单晶硅片尺寸及痂M
10、应符合GB/T26071的规定。切剂多晶硅片尺寸及旗汆应符合GB/T29055的规定.4.4安全要求441机械电气安全机械电气安全应符合GB5226.1的要求.4.4.2防护袋置安全防护奘更应符合CB15760的要求.4.4.3报警装置光伏晨片多线切割机自动报警装置应符合GBjT15760的规定.4.4.4噪声噪由应符合GB,T1S76O的规定1.1 .5振动应符合GB，T57fi0的规定.5试方法除特殊要求外试5金应花如卜环境Ha行：a）室温：23*C5;b）湿度：75c）海拔：2000m.1.2 外观试通过目测及感官对产品表面进行检测，并符合4.2相关要求，1.3 性能试1.3.1 前主微
11、阚V和后主Sm承箱主IMft西丽IKmft前主轮轴承箱和后主轮轴承箱主轴推面斜向跳动试险应按照如卜.要求遂行：a）把前主轴轴承箱的轴端锥面擦干净：b）将装有千分表的联力表座吸附在设品机架上，将干分表靠近前主轮轴承箱的轴端锥面，并使测头以一定的压力和惟面接触.千分表的测盘方向垂直于椎面的母线：0转动前主罐轴承箱至少阳，读取最大读数和最小度数并计算基值.差值为前主粕轴承箱主轴傩面斜向跳动值:d）后主轮轴承箱主轴锥面斜向跳动测巾步骤与前主粗轴承箱主轴维面斜向跳动一致。S&2翔安M的径向IB跳动试It主轮安装后的径向院跳动试验应按照如下要求进行：a）将主推锥面、前主名的h承箱和后主混轴承箱的锥面擦干净
12、：b）将主轻安装到前主轮轴承箱和后主轻轴承箱匕并镣素：O将装有千分表的磁力表座吸附在设备机架上，分别将杠杆千分表藁近并使测头以一定压力压睡在主辑两端非涂构部分,千分表的测量方向垂直于主轮：d）转动上辘至少一圈，分别读取两端最大读数和最小读数并计算差值，差但大者为主推安装后的径向网跳动值，6.3.3工件进城3工件进给Ei线度精确度试验应按照如下要求进行：a）将有一定刚度且平整的支撑板横跨在两根主泥上：b）直角尺放置尸支揖板上，竖直窄边所在平面与主棍轴筑平行：c）表座吸附干进给装置N表面,千分表固定于表座上并使测头以一定的压力压在宜角尺的竖直窄边靠近最上边的位置并记为零位，记录千分表读数.使进给装
13、置缓慢向下行走250mmi已录此位置千分表读数：d）在百.角尺下方塞入不同规格塞尺测量片，并上下行走直至零位和25Omm位置分表读数相同；0进给袋置再重新从零位行走至250mm位时.，记录这个过程千分表的读数最大值和最小值并计算差值;D再将直角尺旋转90”,按照上述步骤取新测量次并记录进给装置的零位行走到25Omm位置的!分表读数批大值和附小值并计W差值.两次测得差值的必大值为工件进给1*1线度精确度，如图2。械I的说明：121.is2一支撑板：3-蜕角尺；I-K力趣:51*5h?e：6进给装设：7窸尺，图2工件进给亘线度精确度试验5.3.4 收放线系统好态张力精确度试脸收放线系统静态张力精确
14、度试验应按照如下要求进行：a）线速度为零的状态下设定一个张力值：b）当张力稳定后使用张力仪测量电镀金刚石线的实际张力（ft.设定张力值与实际张力侪的差值为张力精度：O改变设定张力值.重复测量张力精确度.静态张力精确度测量次数应不低干三次求平均值.注：吸加WiW受不低FQIN.5.3.5 前主捉轴承箱和后主短轴承箱轴线对中精确度试脸前主轮轴承箱和后主轴轴承箱轴畿对中精确度试蛤按照如下要求进行；a）以Easy1.ascr1.MXT450型号激光时中仪为例，测显前主轴轴承箱和后主把轴承箱的对中精度：b）确保操控仪、S探测器、M探测器电源稳定并分别开机，琉认三者之间建立通讯I1.稳定：c）将带支撑杆的磁力表座分别固定于前主秋轮承箱和后主器轴承箱的釉端面，支撑杆保持竖直状态：d）4S探测涔和M探测器分别安装在支控杆上，使S探测器和M探测器大约位于1%周方向的同一角度：O微两两探测器在阴冏方向上的角度，f史操控仪上S探测器和M探测港对应的角度读数郴约为零,两角度差值不超过0.1；D微调探测仪在支掠杆上的位置使操控仪上S探测器和M探测器对应的
