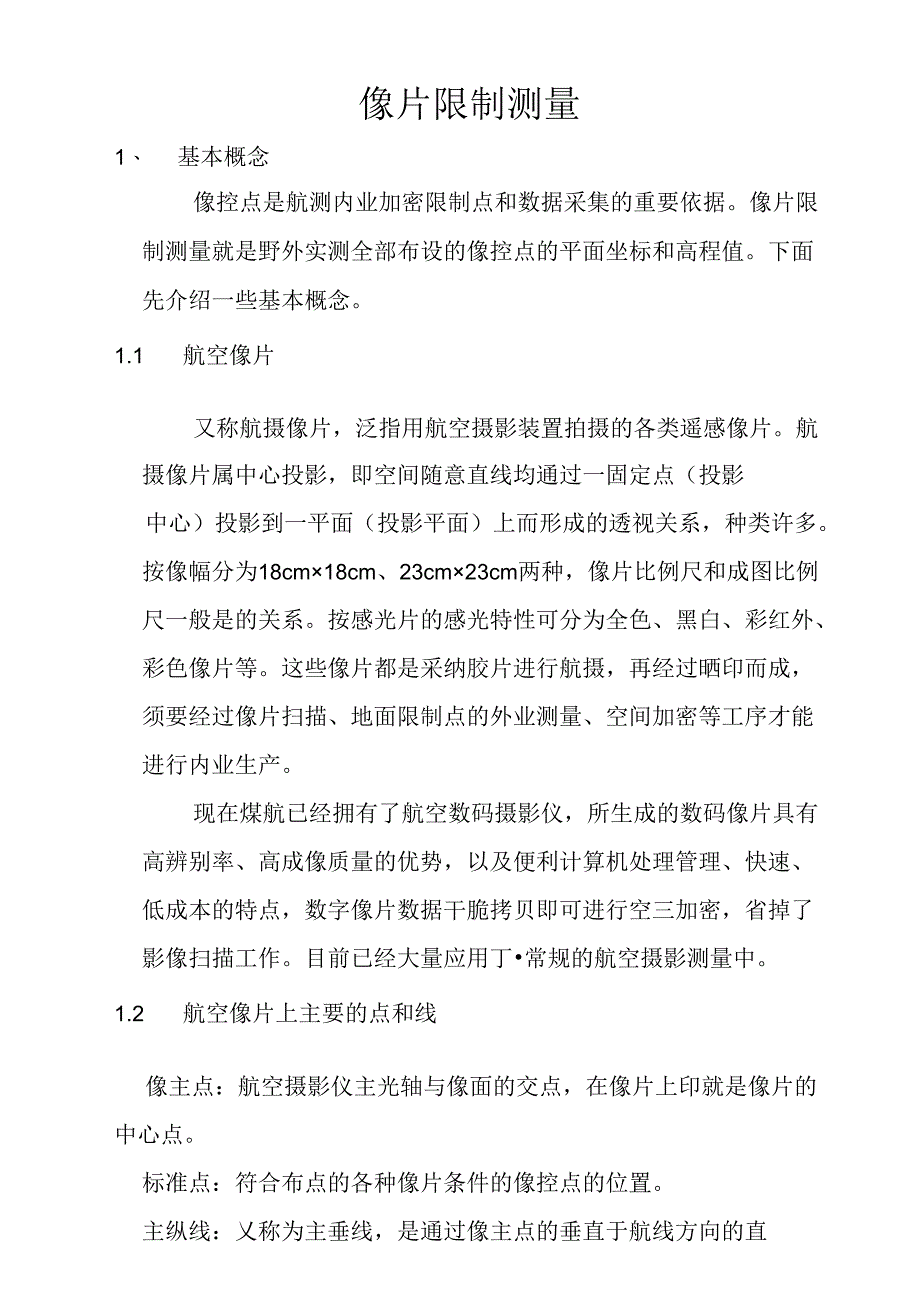

1、像片限制测量1、 基本概念像控点是航测内业加密限制点和数据采集的重要依据。像片限制测量就是野外实测全部布设的像控点的平面坐标和高程值。下面先介绍一些基本概念。1.1 航空像片又称航摄像片，泛指用航空摄影装置拍摄的各类遥感像片。航摄像片属中心投影，即空间随意直线均通过一固定点（投影中心）投影到一平面（投影平面）上而形成的透视关系，种类许多。按像幅分为18cm18cm、23cm23cm两种，像片比例尺和成图比例尺一般是的关系。按感光片的感光特性可分为全色、黑白、彩红外、彩色像片等。这些像片都是采纳胶片进行航摄，再经过晒印而成，须要经过像片扫描、地面限制点的外业测量、空间加密等工序才能进行内业生产。

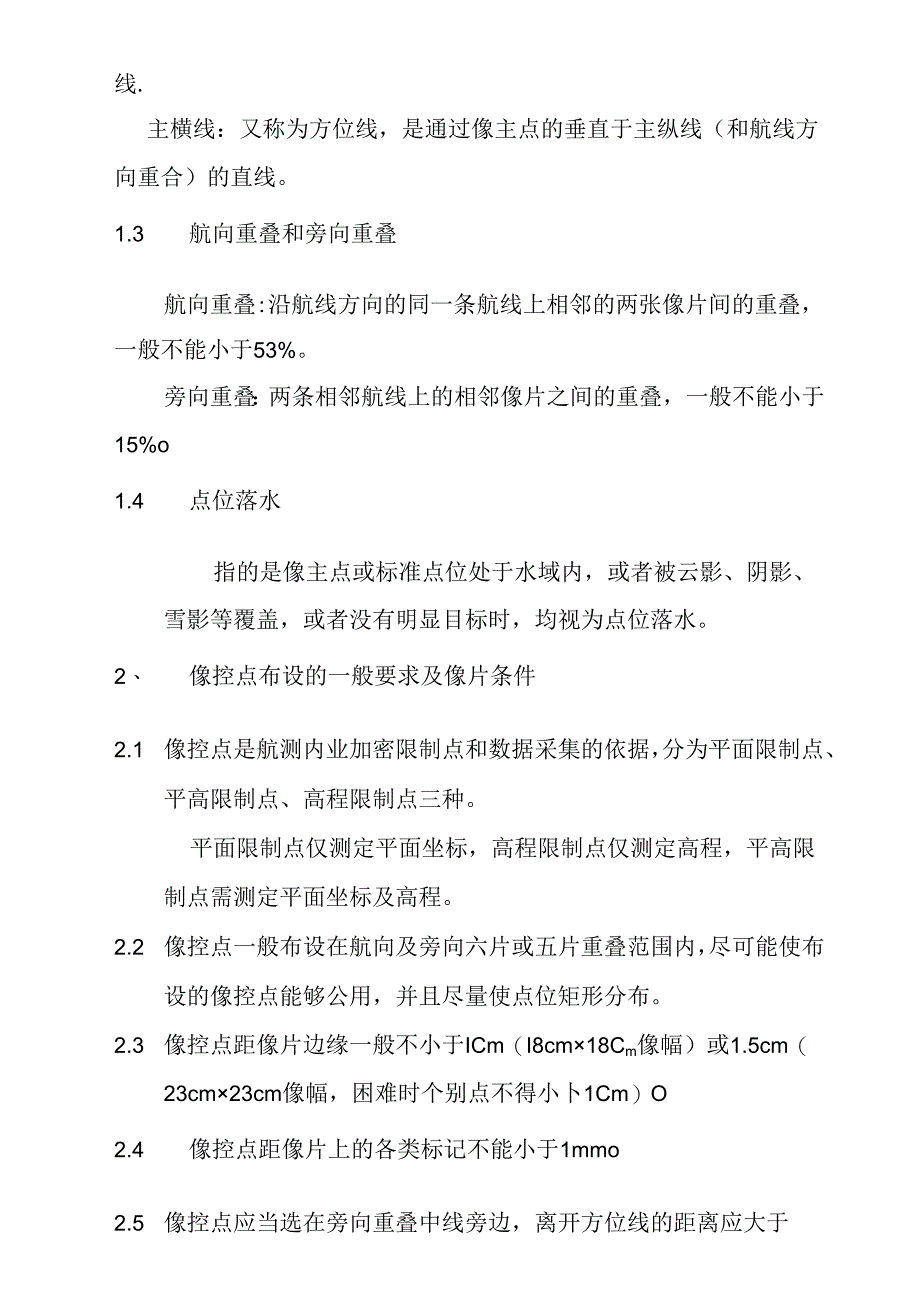

2、现在煤航已经拥有了航空数码摄影仪，所生成的数码像片具有高辨别率、高成像质量的优势，以及便利计算机处理管理、快速、低成本的特点，数字像片数据干脆拷贝即可进行空三加密，省掉了影像扫描工作。目前已经大量应用丁常规的航空摄影测量中。1.2 航空像片上主要的点和线像主点：航空摄影仪主光轴与像面的交点，在像片上印就是像片的中心点。标准点：符合布点的各种像片条件的像控点的位置。主纵线：乂称为主垂线，是通过像主点的垂直于航线方向的直线.主横线：又称为方位线，是通过像主点的垂直于主纵线（和航线方向重合）的直线。1.3 航向重叠和旁向重叠航向重叠:沿航线方向的同一条航线上相邻的两张像片间的重叠，一般不能小于53%
3、。旁向重叠：两条相邻航线上的相邻像片之间的重叠，一般不能小于15%o1.4 点位落水指的是像主点或标准点位处于水域内，或者被云影、阴影、雪影等覆盖，或者没有明显目标时，均视为点位落水。2、 像控点布设的一般要求及像片条件2.1 像控点是航测内业加密限制点和数据采集的依据，分为平面限制点、平高限制点、高程限制点三种。平面限制点仅测定平面坐标，高程限制点仅测定高程，平高限制点需测定平面坐标及高程。2.2 像控点一般布设在航向及旁向六片或五片重叠范围内，尽可能使布设的像控点能够公用，并且尽量使点位矩形分布。2.3 像控点距像片边缘一般不小于ICm（I8cm18Cm像幅）或1.5cm（23cm23cm

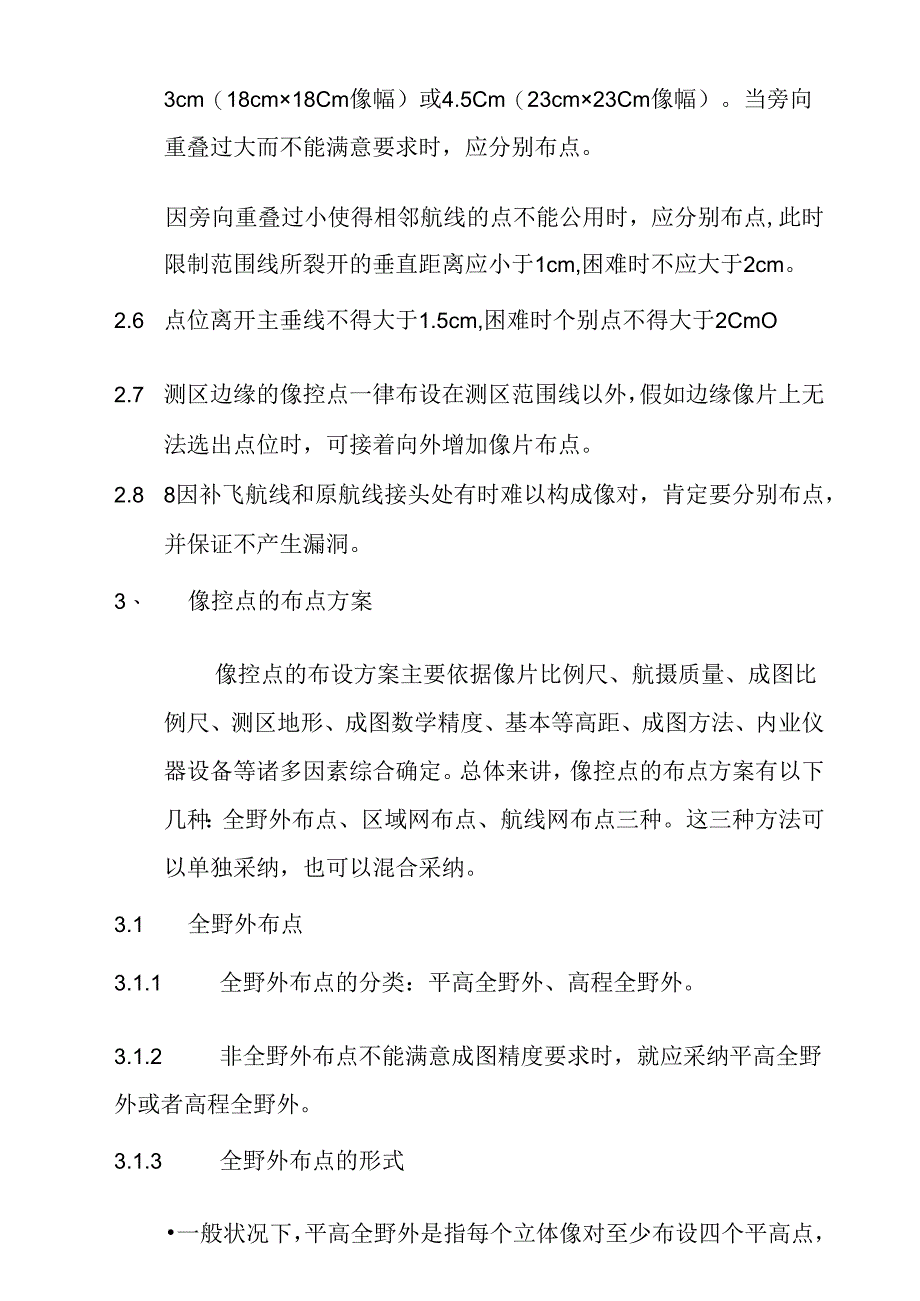

4、像幅，困难时个别点不得小卜1Cm）O2.4 像控点距像片上的各类标记不能小于1mmo2.5 像控点应当选在旁向重叠中线旁边，离开方位线的距离应大于3cm（18cm18Cm像幅）或4.5Cm（23cm23Cm像幅）。当旁向重叠过大而不能满意要求时，应分别布点。因旁向重叠过小使得相邻航线的点不能公用时，应分别布点,此时限制范围线所裂开的垂直距离应小于1cm,困难时不应大于2cm。2.6 点位离开主垂线不得大于1.5cm,困难时个别点不得大于2CmO2.7 测区边缘的像控点一律布设在测区范围线以外，假如边缘像片上无法选出点位时，可接着向外增加像片布点。2.8 8因补飞航线和原航线接头处有时难以构成像
5、对，肯定要分别布点，并保证不产生漏洞。3、 像控点的布点方案像控点的布设方案主要依据像片比例尺、航摄质量、成图比例尺、测区地形、成图数学精度、基本等高距、成图方法、内业仪器设备等诸多因素综合确定。总体来讲，像控点的布点方案有以下几种：全野外布点、区域网布点、航线网布点三种。这三种方法可以单独采纳，也可以混合采纳。3.1 全野外布点3.1.1 全野外布点的分类：平高全野外、高程全野外。3.1.2 非全野外布点不能满意成图精度要求时，就应采纳平高全野外或者高程全野外。3.1.3 全野外布点的形式一般状况下，平高全野外是指每个立体像对至少布设四个平高点，当成图比例尺与航摄比例尺在1：41：6之间时，
6、为了提高精度，在像主点旁边要增加一个平高点。如右图所示高程全野外：假如像控点的平面位置由内业加密完成，且可以满意成图精度时，则平面部分依据非全野外布点，而高程部分则按全野外布点。3.1.4 特殊状况下的布点3.1.4.1 航摄分区分界处的布点：航摄分区结合处，像控点在保证各自像片条件下尽量公用，如不能同时满意像片条件的应分别布点。3.1.4.2当航向重叠部分小于53%,产生航摄漏洞，无法进行模型连接测图时，应以漏洞两侧为界分别布点，漏洞部分可单张像片测图或者全野外仪器实测或者平板补测。3.1 .4.3航线中个别像片旁向重叠小于15%（小于3cm）,而大于Icnb旦影像清楚，范围内无重要地物时，
7、应分别布点，两点裂开的垂距不能超过2cm,否则不足部分应采纳平板补测或者全野外仪器实测。3.2 .4.4像主点或标准点位落水像主点或标准点位处水域内，或者被云影、阴影、雪影等覆盖，或者没有明显目标时，均视为点位落水。此时均按平高全野外布点。 当落水范围不影响立体模型连接时，按正常航线布点，此时像控点的像片条件可适当放宽。 当像主点四周2Cm范围内或者航向三片重登范围内选不出连接点时，则落水像对应按平高全野外布点。 定向点标准位置旁边为落水区，这时假如在距方位线4cm以外的航向三片重叠范围内选不出连接点，则落水像对应按平高全野外布点。水滨和岛屿地区，般按全野外布点，以能最大限度限制测绘面积为原则
8、周边布点。超过限制点连线1Cm以外的陆地部分应加测平高点，困难时可改为高程点，局部地区如用航测方法难以保证精度时，应采纳平板补测或者全野外仪器实测。3.2 航线网布点3.2.1 航线网布点应按航线分段布设六个平高点，首末端点问的基线数依据像片比例尺、成图比例尺、基木等高距、测区地形、成图精度等因素，并参照航测外业规范中的附录A执行。实际作业中，常与平高区域网混合运用。如下图，平高点按九点法区域网布设，高程点则按航线网布设，必要时可在区域网X+O+X+X+。3.2.2X.OXOOOO+OOO+XOOO+.O.O+O平高点X高程点+十像主点X+左图为存程航线网布点.O.O右图为平高航段网布点一+航
9、线网布点一般用于丘陵地、山地、高山地等地区，特的四分之一处加布高程点。o殊是马路项目用得比较多。3.2.3布点要求首先要满意第2章节中的一般要求,特殊状况下可作适当调整。航线首末端上下一对点应尽量位于通过像主点的主垂线上，困难是相互偏离不得大于半条基线，上下对点应布在同一立体像对内。0航线中间上下一对点一般布设在首末限制点的中间位置，困难时可向两侧偏离1条基线左右，并力求其中一个限制点在中线上。尽量避开两个限制点向中线的同一侧偏离，若出现同侧偏离时，最大不能超过1条基线。3.3 区域网布点3.3.1 1区域网布点的分类：分为平高区域网、平面区域网。高程则采纳全野外或者航线网和区域网混合运用。3
10、.3.2 区域网内不应包含有像片重叠不合要求的航线和像对，并且不应包括大片云影、阴影等影响内业加密建网连接的像对。3.3.3 区域网布点时，同样要依据像片比例尺、成图比例尺、基本等高距、测区地形、成图方法、平面高程的数学精度、内业加密方法综合确定。当内业加密能同时满意平面和高程精度时，才能采纳平高区域网布点。当加密可以满意平面精度而不能满意高程精度时，可布设平面区域网，高程则采纳全野外布点或航线网布点。详细采纳何种方法，应当由技术主管部门通盘考虑，在技术设计书中明确规定。3.3.4 平高（平面）区域网的布设形式，依据测区形态，依据覆盖的航线数、基线数和允许的区域网跨度，全面考虑布设,尽量削减像
11、控点数量。3.3.5 不论是平面区域网或平高区域网，航线数跨度、基线数一般不超过下表规定。一般状况下，1：500地形图平地、丘陵地采纳平高全野外，1：1000、1：2000平底采纳平高区域网、高程全野外布点（指0.5米等高距区）。比例尺1：5001：10001：2000航线数（条）454556平高点间基线数4767610高程点间基线数2424463.3.5.1依据规范规定的航线数（一般不超过6条）和基线数，组成一个区域单元。采纳6点法或者8点法布点，有时也用9点法按用字形布设平高点。区域网周边布设高程点。中间成排或者稀疏布设高程点。平面区域网则依据高程全野外高程点的分布状况，按肯定的航线数、基
12、线数分成若十个平面区域布设平高限制点。OOOOOOOOOXOOOOOXXXXXOOOOOOOOO（6点族）（8点法）（9点法）o平高点XX程点3.3.5.2当区域网用于加密平高限制点时，沿周边布设平高点（6个或8个）。高程点的跨度为：12X）（）成图时,航线方向点的间隔数为46条基线，1:500、1:1000成图时，高程点宜采纳全野外布点，若采纳内业加密时，其跨度为24条基线。3.3.5.3不规则区域网布点因受地形等条件限制或测区范出线的限制.也可采纳不规则区域N布点.依据测区形状，一般在凸角处布设平高点，凹角处布设裔程点.当凹角处和凸角处之间跨度超过2条基线时，在凹地处应布设平高点.3. 3
13、.6像控点的一般要求和像片条件首先像控点要满意第2章节的各项要求。0区域网首末端限制点尽量位于主垂线旁边1.5Cm以内，相互偏离不得超过半条基线，中间点应位于首末端点的中间,困难时偏离不超过1条基线。区域网布点，起限制点在像片上和航线内的详细点位要求和航线网布点相同。特殊状况下的布点原则遵循第3.1.4章节。3.3.7补飞航摄像片的布点由于航摄质量问题或者重叠度不够等状况，要求补飞。补飞航线像片和老航线像片之间肯定要交叉重叠最少一条基线（即一个立体像对），并各自分别布点限制，不能产生漏洞。3.4像片限制点的选刺和整饰3.4.1像片限制点的选刺像控点在像片上选好后，在野外肯定要细致判读，找到精确
