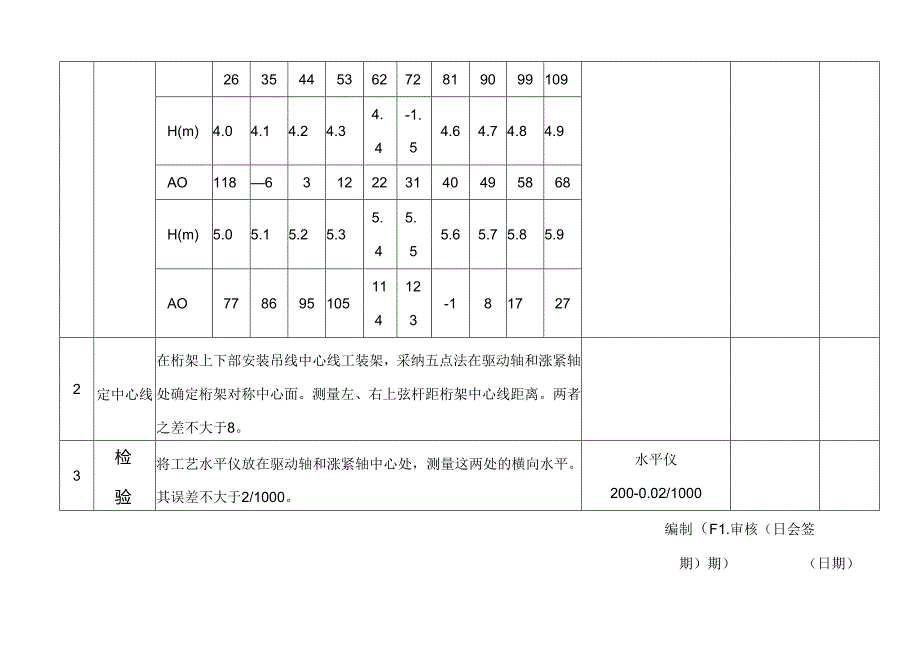

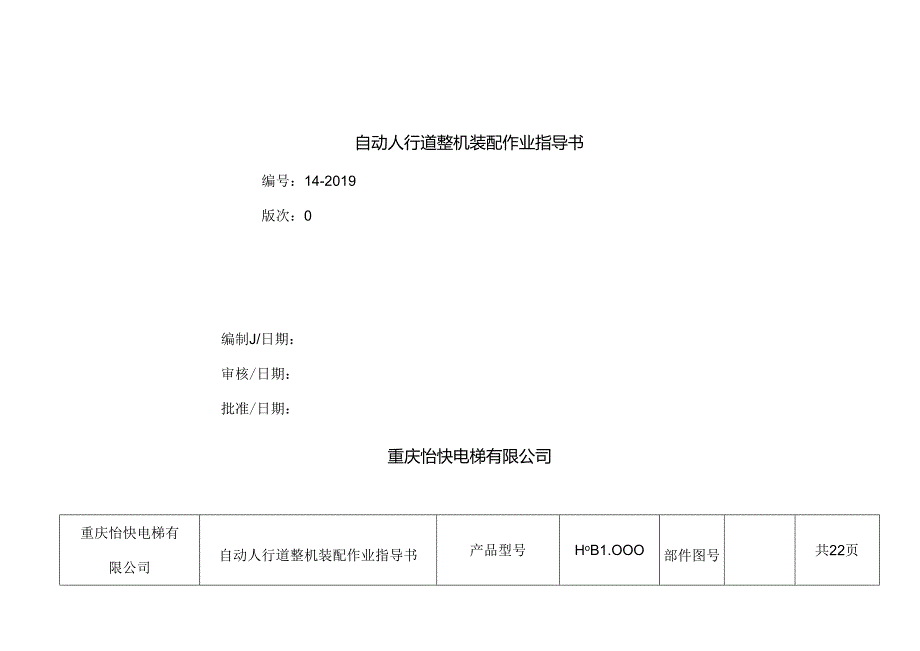

1、自动人行道整机装配作业指导书编号：14-2019版次：0编制J/日期：审核/日期：批准/日期：重庆怡快电梯有限公司重庆怡快电梯有限公司自动人行道整机装配作业指导书产品型号HoB1.OOO部件图号共22页263544536272819099109H(m)4.04.14.24.34.4-1.54.64.74.84.9AO1186312223140495868H(m)5.05.15.25.35.45.55.65.75.85.9AO778695105114123-1817272定中心线在桁架上下部安装吊线中心线工装架，采纳五点法在驱动轴和涨紧轴处确定桁架对称中心面。测量左、右上弦杆距桁架中心线距离。两

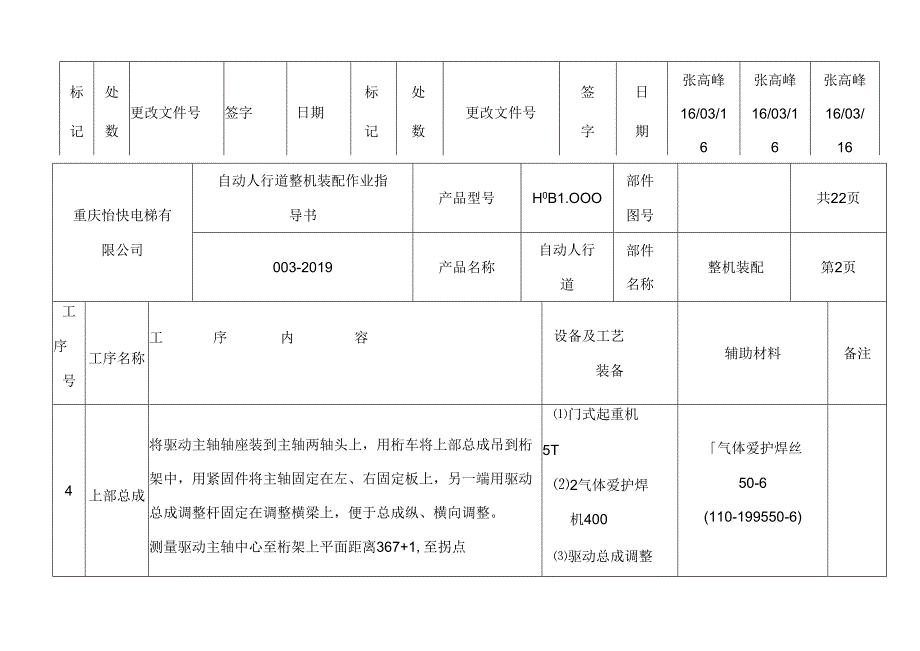

2、者之差不大于8。3检验将工艺水平仪放在驱动轴和涨紧轴中心处，测量这两处的横向水平。其误差不大于2/1000。水平仪200-0.02/1000编制（F1.审核（日会签期）期）（日期）标处更改文件号签字日期标处更改文件号签日张高峰16/03/1张高峰16/03/1张高峰16/03/记数记数字期6616重庆怡快电梯有限公司自动人行道整机装配作业指导书产品型号H0B1.OOO部件图号共22页003-2019产品名称自动人行道部件名称整机装配第2页工序号工序名称工序内容设备及工艺装备辅助材料备注4上部总成将驱动主轴轴座装到主轴两轴头上，用桁车将上部总成吊到桁架中，用紧固件将主轴固定在左、右固定板上，另一
3、端用驱动总成调整杆固定在调整横梁上，便于总成纵、横向调整。测量驱动主轴中心至桁架上平面距离367+1,至拐点门式起重机5T2气体爱护焊机400驱动总成调整气体爱护焊丝50-6(110-199550-6)距离2175；直线段桁架上平面至主轨上平面距离为286.51,驱动主轴中心线及桁架中心重合误差不大于1,桁架中心至左、右侧板距离508.25(B800:408.5),其误差不大于2o用水平仪测量驱动主轴、梯路导轨端头处的横向水平，其误差不大于1/100()。其余安装尺寸及联接位置见第3页简图，将全部焊接处焊牢。并将驱动主轴固紧。横梁5下部总成将左、右角形件安装到金属桁架的连接角钢上，用紧固件固紧
4、。将滚轮、导向条安装到角形件上。用桁车将下部总成吊到桁架中，两端用涨紧总成调整杆固定在涨紧总成调整横梁上。测量涨紧端桁架上水平面至主轨上平面距离为781,直线段桁架上平面至主轨上平面距离286.51.o将涨紧端总成横向调整装置固定在桁架的立柱上，调整涨紧总成使桁架中心距左、右侧板尺寸为508.25(B800：408.5),其误差不大于2。门式起重机5T涨紧总成调整横梁2气体爱护焊机4002气体爱护焊丝50-6(110-199550-6)用水平仪测量涨紧主轴、梯路导轨端头处的横向水平，其误差不大于1.1000o其余安装尺寸及焊缝位置要求等见第4页简图。各焊缝点焊,校验各相关尺寸确准后，焊牢。编制
5、（日期）审核（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字F1.期张高峰16/03/16张高峰16/03/16张高峰16/03/16重庆怡快电梯有限公司自动人行道整机装配作业指导书产品型号I1.0B1.OOO部件图号共22页003-2019产品名称自动人行道部件名称整机装配第5页工工序名工序内容设备及工艺辅助材料备注序弓称装备6检验检查中心线上任一点距驱动两侧链轮上同步两齿相像点的距离1.或至涨紧轴两端相像点的距离1.应相等,误差不大于1,且1.应不小于2.5。驱动主轴和涨紧轴的轴向水平误差不大于】。7安装支承板及直线导轨以桁架上弦杆其平面离直线段主轨面286.51调整端
6、部四个支撑板高度，以围裙板外水平尺寸W1.=IO1.O.5(B800：810.5),且单侧对中尺寸(町/2),及返轨外水平尺寸W3=1.118.5(B800：918.5),且单侧对中尺寸33/2)调整端部支掾板水平位置：然后将全部中间支撑板按两端支撑板的位置安装调试好，并固紧。直线段主轨按卜.列尺寸截取：11-2333；调整主轨水平尺寸为W2=1093.5(B800:893.5),要求单侧切割机等对中尺寸32/2）。直线段返轨按下列尺寸截取：11-6274：将返轨紧靠支撑板固定。检查各导轨连接处应严密且高度方向在同一平面内，误差不大于（）15O在导轨及导轨连接处，用导轨连接板及连接压板将导轨联
7、接坚固，校对各轨道间距均须符合图纸要求。复查上述各尺寸，确认无误后在导轨支承板上打上弹性圆柱销以保证及桁架连接坚固。编制（日期）审核（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期张高峰16/03/16张高峰16/03/16张高峰16/03/16重庆怡快电梯有自动人行道整机装配作业指产品型号11B1.OOo部件共22页限公司图号003-2019产品名称自动人行道部件名称整机装配第6页工序号工序名称工序内容设备及工艺装备辅助材料备注8焊接头上述作业完成后，用电焊机将接头焊牢。用角磨机修磨接头，砂纸轮打磨抛光。打磨后保证接头两侧高度差不超过0.15,否则应打磨掉台阶。且打磨
8、长度应保证斜度不大于2/1000,导轨接头处超过0.15凹陷在导轨横向宽度应不超过20,否则应修补合格。2气体爱护焊机、打磨机等。2气体爱护焊丝9装减速机将减速机双排链轮内孔涂少许润滑油，装入主机上。用钢板尺或线绳调整减速机链轮及驱动主轴链轮在同一垂直面上，其平面度误差不大于Io然后扳手等。安装双排链条，调整链条松紧度使松边下垂量小于20o且使固定槽钢及主机底板留有适当的调整余量，将固定槽钢及桁架焊牢。安装扶手驱动链条，扶手驱动轴及驱动主轴应平行，两侧摩擦轮中心距桁架中心尺寸应一样。摩擦轮中心距1237(B800:1037)o10曳引链条将曳引链每两组配对组合用梯级轴及轴销连接成一体，并把每组
9、联接成所需长度。(留意：组配时肯定成对装配)用桁车将曳引链吊至桁架中，将链条装到驱动主轴链轮上，手动盘车将链条盘出曲线段导轨，将曳引链对接。点动试车，视察梯级链轮及导轨有否刮擦现象，链轮在曲线段有否夹轮现象。检查下部涨紧拉杆左、右涨紧尺寸是否一样，弹簧压缩量一般调至145左右，将相应的标准件固紧。扳手等。编制（日期）审核（日期）会签（日期）标记处数更改文件号签字0期标记处数更改文件号签字S期张高峰16/03/16张高峰16/03/16张高峰16/03/16重庆怡快电梯有自动人行道整机装配作业指导书产品型号1.B1.OOO部件图号共22页限公司003-2019产品名称自动人行道部件名称整机装配第
10、7页工序号工序名称工序内容设备及工艺装备辅助材料备注梯级轴数量比照表H33.13.23.33.43.53.63.73.83.9N132136140144148152156160164168U44.4.4.44.4.4.4.4.11123.4567891717171818191919202()125937159375.5.5.5.5.5.5.5.5.H5123456789V2121212222232323242411593714826试装5只踏板：将曳引链轴在装轴套处涂上钙基润滑脂，踏板装在轴套上，轴套端面及踏板间不许有11装踏板间隙，踏板中心线及桁架中心线重合，误差WO.5,套筒扳手等调整完毕
11、后将固定圈紧固。点动试车检查踏板及各部件有否刮擦现象，踏板链轮应同时及导轨而接触，要求在单侧一个轮接触的状况下另一个轮抬起的间隙不大于05。12装中心板上下中心板纵向定位尺寸：以底板加强筋外侧面为基准，上至桁架支撑大角钢内侧865,下至其次拐点132。上下中心板横向定位尺寸：支撑调整螺栓孔中心距桁架外侧198。卷尺、2气体爱护焊机等。2气体爱护焊丝编制（日期）审核（日期）会签（日期）标记处数更改文件号签字B期标记处数更改文件号签字0期张高峰16/03/16张高峰16/03/16张高峰16/03/16重庆怡快电梯有限公司自动人行道整机装配作业指导书产品型号11B1.OOO部件图号共22页003-2019产品名称自动人行道部件名称整机装配第8页工序号工序名称工序内容设备及工艺装备辅助材料备注13装梳齿前沿板将踏板转到前沿板处，梳齿板装到前沿板上
