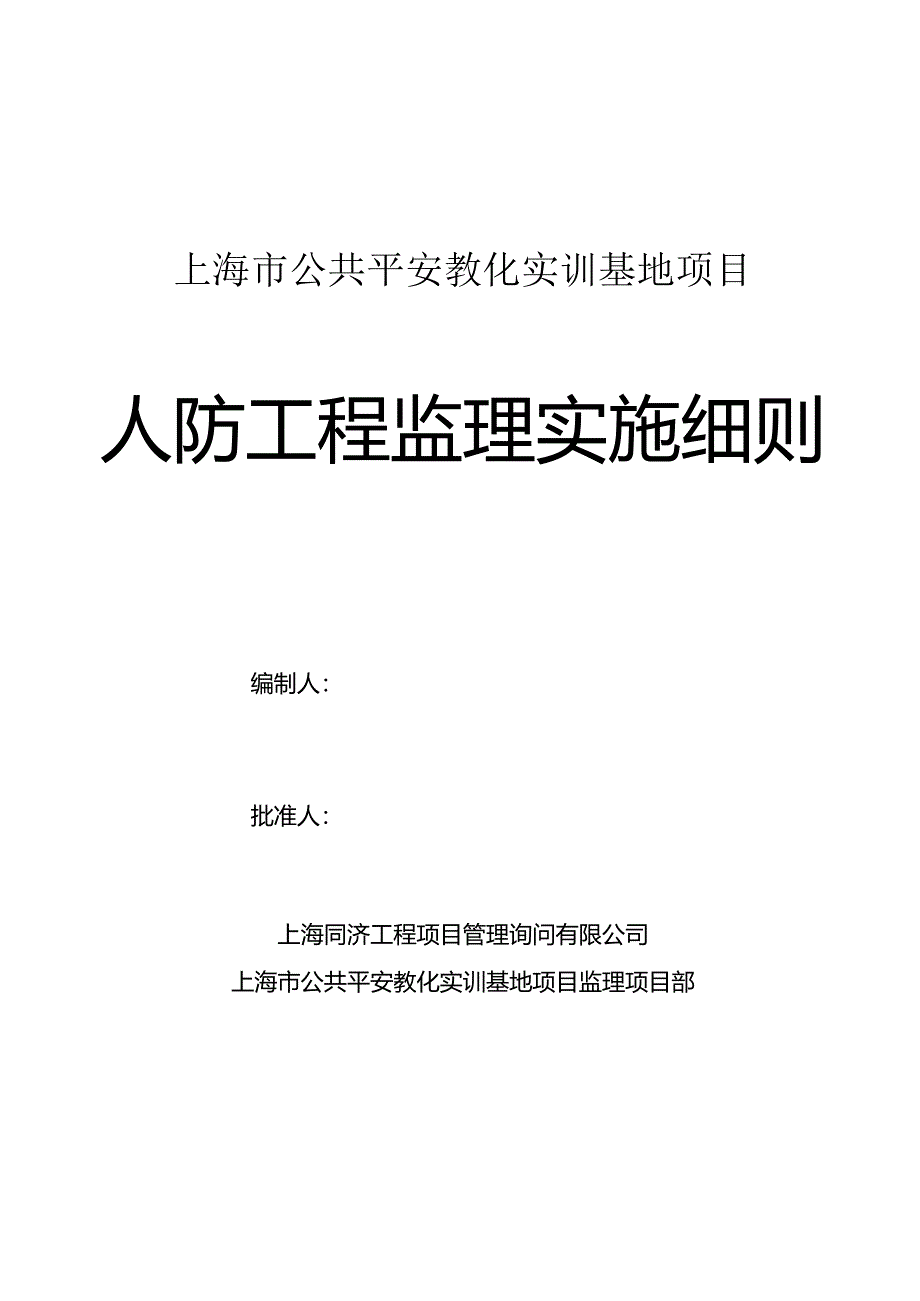

1、上海市公共平安教化实训基地项目人防工程监理实施细则编制人：批准人：上海同济工程项目管理询问有限公司上海市公共平安教化实训基地项目监理项目部2016年4月书目一、工程概况I二、专业工程特点1三、监理工作依据2四、监理工作的流程3五、监理工作的限制耍点及目标值7六、人防地下室节点监理要点9七、人防安装节点监理要点12八、监理工作的方法和措施15九、监理旁站内容、方法和要求2()一、工程概况项F1.名称：上海市公共平安教化实训展地曲目建设单位：上海市青少年校外活动营地一东方绿舟建设地点：上海市沪青平马路6888号东方绿舟东南角，西邻绿湖路,功能组成：本项目是以青少年学生为主要受训对象的教化类建筑，地
2、上主要功能为公共平安实训馆及其管理协助用房，地下设置部分实训功能、设备用房，以及人防工程。基地面积：65068平方米总建筑面积：26167平方米，地上建筑面积23500平方米，地卜.建筑面枳2967平方米。二、专业工程特点1 .本人防工程位丁上海市青浦区东方绿舟园区内，上海市公共平安教化实训基地项目地卜一层，平常功能为防空平安实训馆，采纳结构形式为现浇钢筋混凝土梁板结构，工程类型为附建式,战时功能为1个甲类二等人员掩蔽所，防护等级为核6级,常6级，防化等级为丙级，人防总建筑面积为847平方米，人防运用面枳为732平方米，人防掩蔽面积为464平方米，人防掩蔽人数464人,作为人防战时主要出入口的
3、1个室外楼梯的放开段,距离地面建筑外品均大于5米.2 .地下部分防水等级均为1级，人防底板、侧塔、及通道的顶板，采纳钢筋混凝土自防水和水泥基渗透结晶型防水两道做法,防水层采纳1.5e+1.5mm原水泥战渗透结晶防水涂料，防水混凝土抗漆等级P6.3 .负荷等级及容量：平常消防负荷、弱电机房、防空实训馆照明、排水泵等为二级负荷，其余为三级负荷：战时设备负荷等级：应急照明、基本通信设备、音响报警接收设备、应急通信设备等为一级负荷：重要的风机、水泵、正常照明、三种通风方式装置系统、洗消用的电加热淋浴器、电动防护密闭门、电动宓闭门、电动密闭阀门等设备为二级负荷，其他用电设备为三级负荷。4 .供配电系统：
4、本人防工程的电力系统电源由IF的变电所供应.供电及运用电压为220V/380V,配电系统采纳TN-S制。另依据国家相关人防规范以及当地人防主管部门要求，由就近的人防战时电源作为本人防工程的区域供电电源。入防区域电源引入线缆的PEN或PE线应作重复接地：木工程采纳放射式及树干式相结合的配电方式，消防负荷采纳双电源末端自动切换方式供电，战时一、二级负荷采纳双电源自动切换方式供电，三级负荷采纳单回路供电，战时及区域电源可采纳手动切换：每个防护单元设设人防电源配电柜（箱），自成配电系统：本工程内全部电动机均采纳全压干脆启动方式，污水泵采纳液位传感器就地自动限制、手动限制：战时风机为手动限制，消防类风机
5、采纳就地限制及自动限制、消防中心集中限制三种限制方式。三、监理工作依据1 .业主及施工单位签定的施工总承包合同和协议2 .设计院设计图纸、技术说明及设计交底、会审纪要3 .经批准的本工程地卜.结构施工方案4 .监理合同及经业主同意的监理规划5 .人民防空地下室设计规范(GB500382005)，6 .防空地下室结构设计FGOI-O3,7 .防空地下室建筑设计FJo1.-O4,8 .人民防空工程施工及验收规范B(GB50134-2004),9 .建筑电气工程施工所量验收规范(GB50303-2002)10 .建筑物电子信息系统防雷技术规范(GB50313-2012)11 .其他相关的规位和文件四
6、、监理工作的流程-1.1地卜人防工程监理工作总流程4.2模板工程施工质量限制工作流程4. 3钢筋工程施工施呼制工作流程W核钢筋脂保资料4.4混凝土工程施工质量限制工作流程对细部构造处比送行旁站五、监理工作的限制要点及目标值4.1 模板工程：5.1.1审杳模板工程的施工组织设计；5.1.2施工前，监理工程师对施工单位有关人员进行质珏、平安交底：5. 1.3检查模板体系的强度、刚度和稳定性，保证牢靠地承受施工过程中可能产生的各项有孙5. 1.4检杳结构构件的形态、尺寸，应保证符合设计图纸及规范的要求：检查预留孔洞及预埋件设置标高、平面位置，固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装坚固，其
7、偏差应符合规范要求：预埋钢板中心线位置允许偏差：3mm;预埋管、预留中心线位置允许偏差：3mm：预留洞中心线位置允许偏差：10间、预留洞尺寸允许偏差：（+10三,0）：插筋中心线位题允许偏差：5mm、插筋外露长度允许偏差：（+10皿0）。检查模板脱模剂涂刷质量：检杳梁、板底模的起拱高度；检查校试块强度，模板拆除依次11模板安装的偏差应符合规范耍求：轴线位置允许偏差：5mm；底模上表面标高允许偏差：5mm:柱、墙、梁截面内部尺寸允许偏差：（+1.E,-5mm）;层高垂直度（不大于5m）允许偏差:6mm：相邻两板表面凹凸差允许偏差：2mm：表面平整度允许偏差：5mm05.2钢筋工程：5.2.1审查
8、钢筋原材质保资料，并见证取样；检杳钢筋的加工形态和几何尺寸，应符合以下要求：（1）检查受力钢筋的弯钩和弯折应符合下列规定：当HRB400级钢筋末端作135弯钩时，其弯弧内直径不应小钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求：钢筋作不大于90的弯折时,弯折处的弯弧内直径不应小于钢筋直径的5倍。（2）箍筋的末端应作弯钩，弯钩形式应符合卜列规定：弯钩的弯瓠内直径在满意上条要求的同时，不应小于受力钢筋直径：弯钩的弯折角度应为135”（抗震要求）.(3)钢筋加工的形态、尺寸应符合设计要求，其偏差应符合规范要求：受力钢筋顺长度方向全长的净尺寸允许偏差：10mm：弯起钢筋的弯折位置允许偏差：20m
9、m：籁筋内净尺寸允许偏差：5三.检查钢筋焊接、机械接头施工质量，并见证取样：检查焊条、连接器的质保资料及焊工上岗证；检杳钢筋规格、间距、位置、数量和安装质量，钢筋安装的偏差应符合规范；绑扎钢筋网长、宽允许偏差：10mm:网眼尺寸偏电+2011ru受力钢筋间距允许偏差：+10mm；排距允许偏差：+5mm；爱护U厚度允许偏差：柱、梁为5mm：板墙为3幽：绑扎箍筋间距允许偏差：20mm:预埋件中心线位置允许偏差：5mm；水平高差允许偏差：(+3三,0).检查墙、柱定位平面位置：检杳钢筋爱护层垫块；5.3混凝土工程：5. 3.1审查混凝土供应商资质：检查进场睑质保资料，并实测坍落度，质量指标必需符合要
10、求：底板蛰层施工完成，标高、理度必需符合设计要求：检杳舱运输设备是否符合要求，应保证满意施工需求：检查险振捣状况，并见证校试块制作：检查碎浇筑后的养护工作，保证碎强度的后期增长。现浇碎结构的外观质量不应有严峻缺陷。常见的外观质量缺陷见规范。现浇结构不应有影响结构性能和运用功能的尺寸偏差,现浇结构拆摸后的尺寸偏差应符合规范要求。对涉及磴结构平安的也要部位应进行结构实体检验，内容主要包括磴强度和钢筋爱护层厚度.险强度检险应以碎浇筑地点制备并及结构实体同条件养护的试件强度为依据，其试块留置，养护和强度代表值应符合规范附录D的规定.5.4 防水工程5.5 .1审查防水施工方案；审查防水施工单位资质及操
11、作人员上用证书；审查防水涂料的质保资料，并按要求取样见证：检查基层清理质量及干燥程度：检查防水涂料的附加层及整体涂刷质量：旁站检杳防水层的细部构造处理;检查爱护层施工质量。5. 5平安文明施工：审查施工单位平安文明体系：要求施工方严格按规范、规程进行现场平安设施布置：严格检隹施工方的平安文明施工落实状况：对上微人员的持证状况严格检杳，杜绝无证上岗现缴；严格检查现场设备的运行状况，发觉隐患刚好消退：做到每天检查平安执行状况：做好平安爱护措施：六、人防地下室节点监理要点6. 1底板6.1.1底板工程的关键部位及节点：A、口部防护密闭门、密闭门、防爆活门下槛梁绑扎：B、临空墙、密闭墙、防护单元隔墙的
12、插筋（位置、弯锚朝向应正确）：C、连通口、通风竖井处钢筋插筋：D、车道口部、防护堆元隔墙处临战封堵卜.楮钢筋绑扎：E、外墙转角、丁字墙交接处定位插筋；I；、墙底板、附墙柱施工健处钢板止水带处增板水平筋的结构处理：G、底板主梁、次梁、底板面筋相互之间的结构搭接：H、底板梁、板受力钢筋接头位置及搭接、焊接质量.6.1.2底梁受力钢筋的接头位置应：底层筋接头设置在梁跨中3范用内，上部筋接头位置设置在靠近端部3范围内，相邻接头错开I个搭接长度。板筋接头按25%排列。6.1.3由于底板钢筋为双向配筋，依据施工规范要求，底板钢筋交叉点应满扎并设置拉钩。6.1.4应严格依据结构平面图中标明的临空培范图进行临
13、空墙插筋，要保证螃向受力钢筋位置，一般临空墙为300mm,应保证竖向筋间距250胸，不能将拉结筋长度定为250mm,以免断面削减.6.1.5人防门下槛梁箍筋应为闭口箍，般应在底板筋绑孔完毕后即在相应下槛梁位置放置好卜第梁箍筋（焊接定位），然后再铺设绑扎顶面筋。如在面筋绑扎后在设置卜槛箍筋，可将推筋做成双开口箍筋，设置后焊接闭口。另外，应勿遗漏人防门门洞卜.部45构造筋的放置（一般每面放置1根去16筋,1.=100Oiiun）.6.1.6防爆活门下槛为手枪箍，应在底板筋绑扎后即进行放置（焊接定位），请留意：防爆活门上下左右均为手枪箍筋，应留意门洞形态的钢筋组合绑扎质量。防域活门厚度均设计为500
14、1111h应留意保证钢筋有效断面450mm及手枪箍筋的锚固长度。另外应留意防爆活门下槛高度，一般为500m高再加上底板上面混凝十.垫U厚度即为防爆活门下槛高度.6.1.7如防护密闭门及密闭门设计为无榄门应在下槛梁及底板面筋绑扎后进行角框安装，角框面应及混凝土结构面平齐。在进行底板绑扎前应首先绑扎集水井底层筋，应留遨集水井四角角筋的设置。井内环筋可改为四根直筋绑扎，钢筋规格、间距应同底板筋（沪防561图集中此节点标注错误）。外墙及内墙插筋应严格依据设计及规范执行，首先应插好外墙佛、十字墙交点、丁字墙交点处定位筋，然后再进行其余墙插筋（定位筋应焊接固定）.应寓意临空墙内外筋插筋的朝向，长弯锚朝向人
