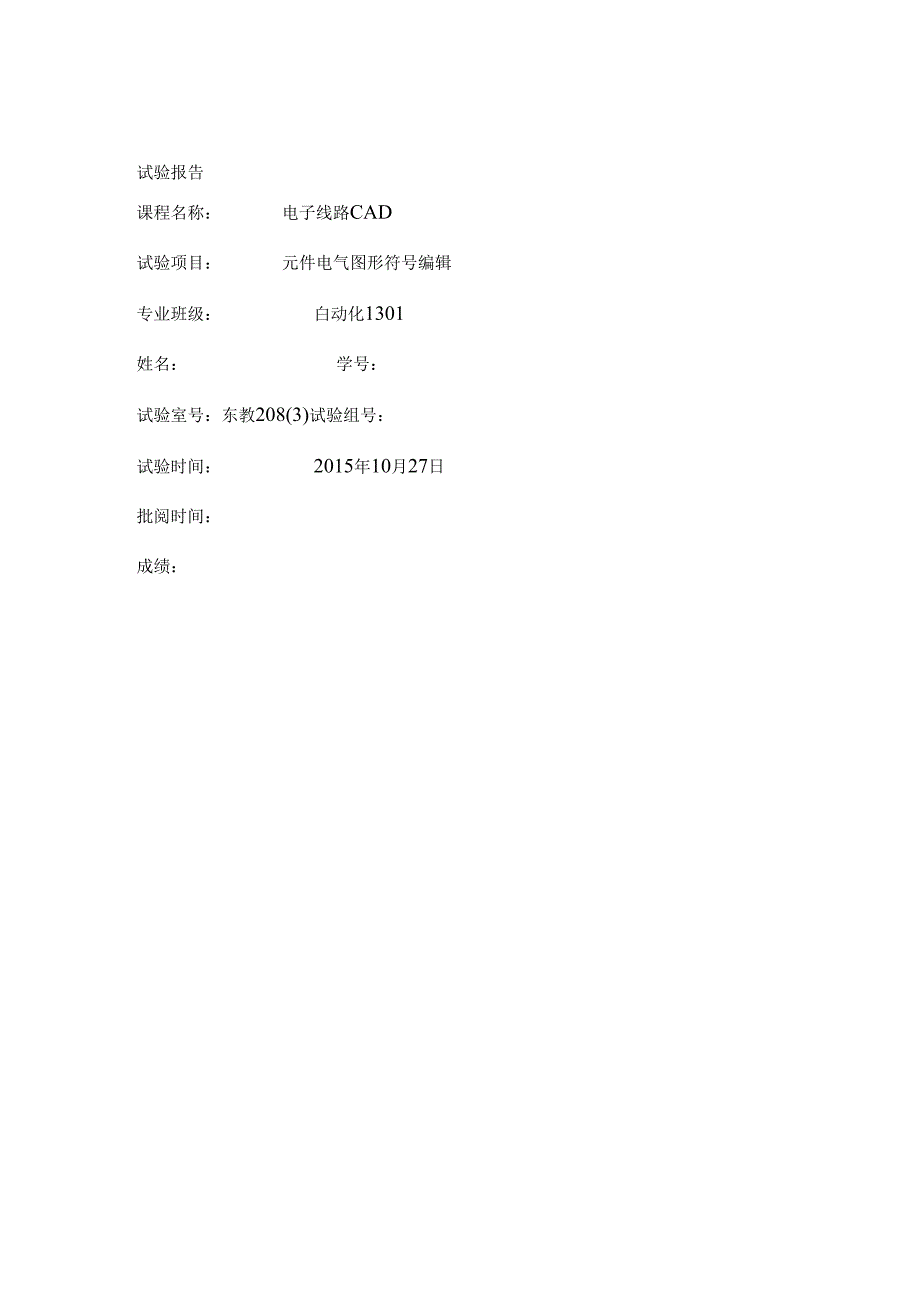

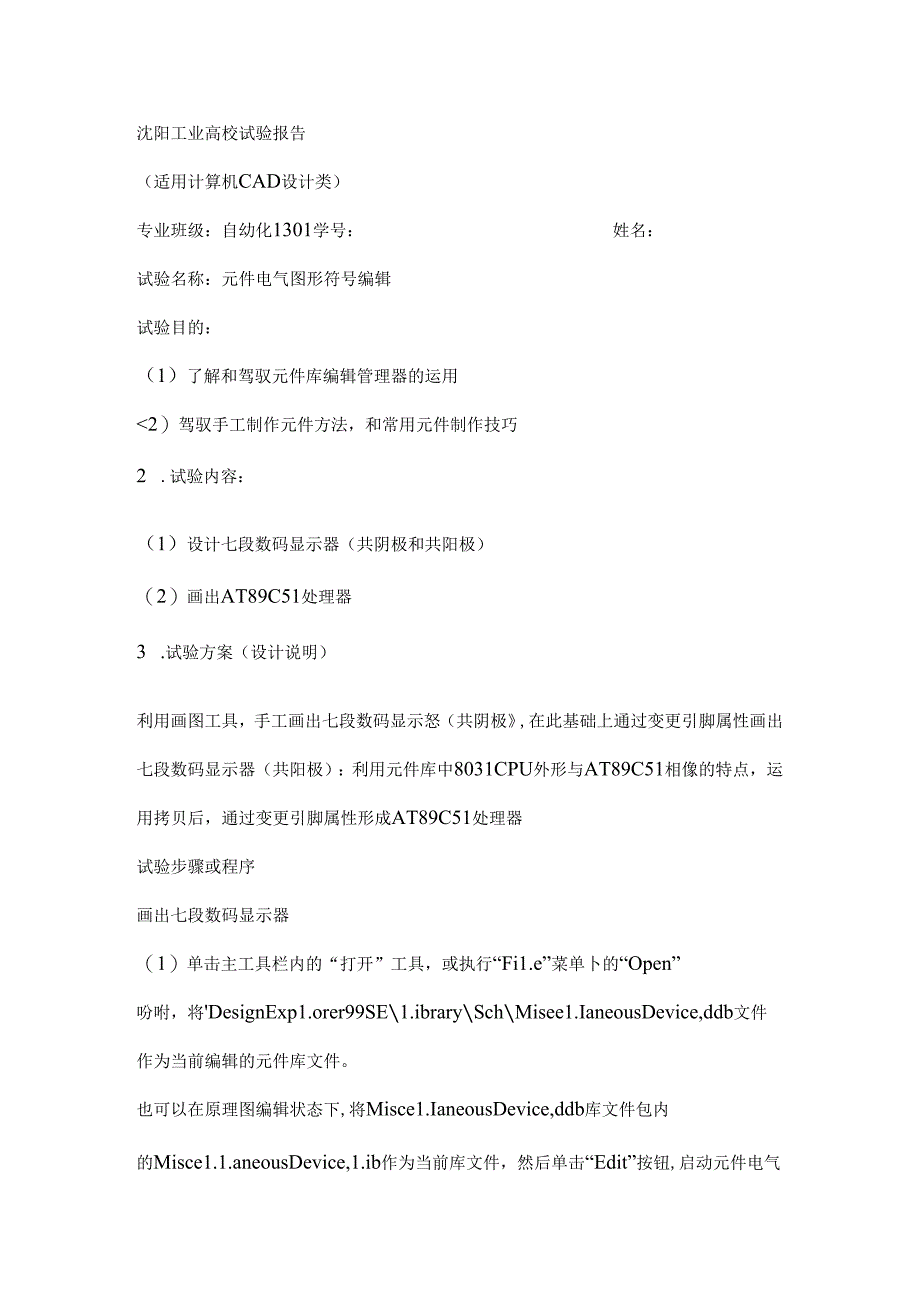

1、试验报告课程名称：电子线路CAD试验项目：元件电气图形符号编辑专业班级：白动化1301姓名：学号：试验室号：东教208(3)试验组号：试验时间：2015年10月27日批阅时间：成绩：沈阳工业高校试验报告（适用计算机CAD设计类）专业班级：自幼化1301学号：姓名：试验名称：元件电气图形符号编辑试验目的：（1）了解和驾驭元件库编辑管理器的运用2）驾驭手工制作元件方法，和常用元件制作技巧2 .试验内容：（1）设计七段数码显示器（共阴极和共阳极）（2）画出AT89C51处理器3 .试验方案（设计说明）利用画图工具，手工画出七段数码显示怒（共阴极,在此基础上通过变更引脚属性画出七段数码显示器（共阳极）
2、：利用元件库中8031CPU外形与AT89C51相像的特点，运用拷贝后，通过变更引脚属性形成AT89C51处理器试验步骤或程序画出七段数码显示器（1）单击主工具栏内的“打开”工具，或执行“Fi1.e”菜单卜的“Open”吩咐，将DesignExp1.orer99SE1.ibrarySchMisee1.IaneousDevice,ddb文件作为当前编辑的元件库文件。也可以在原理图编辑状态下,将Misce1.IaneousDevice,ddb库文件包内的Misce1.1.aneousDevice,1.ib作为当前库文件，然后单击“Edit”按钮,启动元件电气图形符号编辑器。单击“Too1.s”菜单

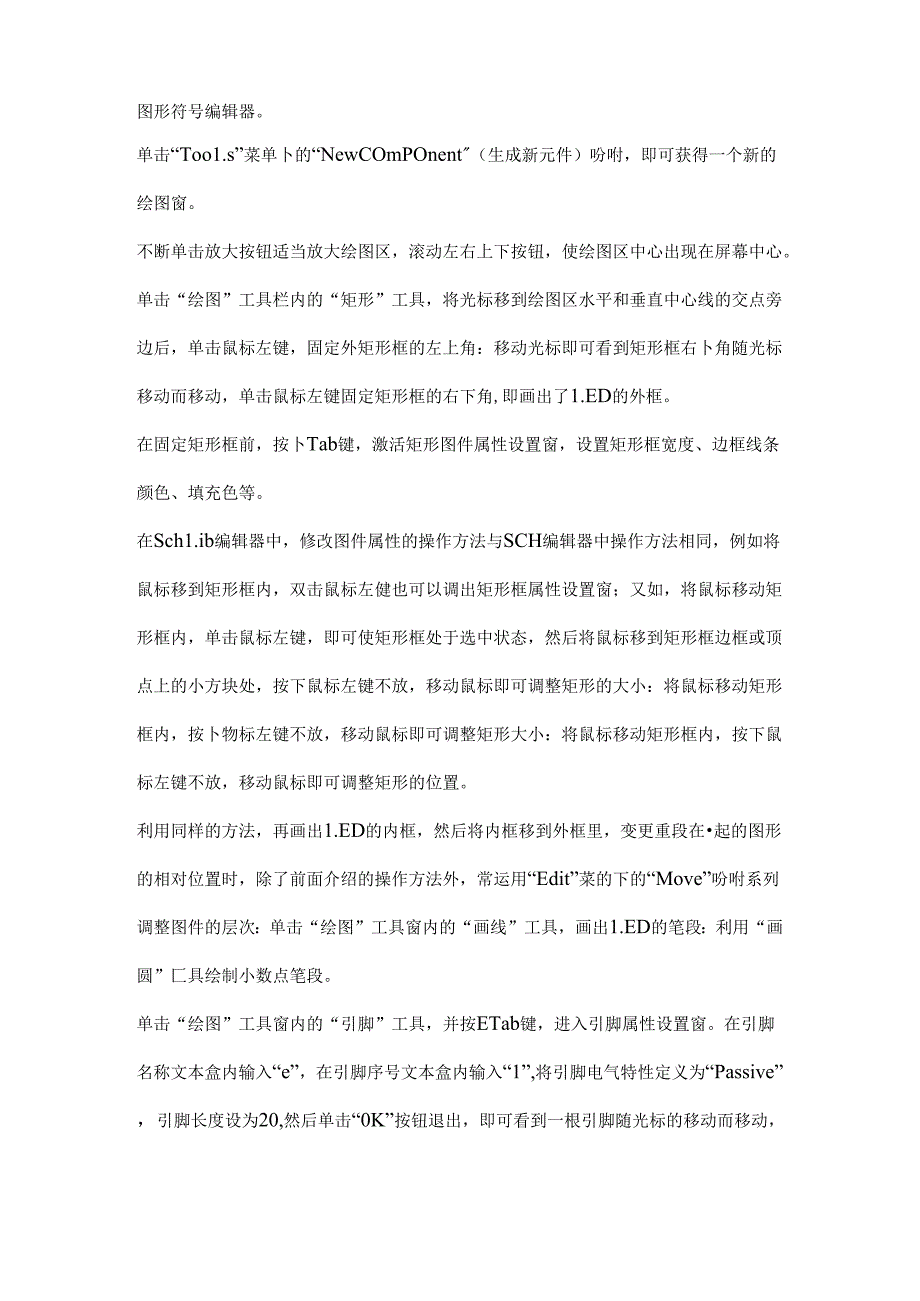

3、卜的“NewCOmPOnent（生成新元件）吩咐，即可获得一个新的绘图窗。不断单击放大按钮适当放大绘图区，滚动左右上下按钮，使绘图区中心出现在屏幕中心。单击“绘图”工具栏内的“矩形”工具，将光标移到绘图区水平和垂直中心线的交点旁边后，单击鼠标左键，固定外矩形框的左上角：移动光标即可看到矩形框右卜角随光标移动而移动，单击鼠标左键固定矩形框的右下角,即画出了1.ED的外框。在固定矩形框前，按卜Tab键，激活矩形图件属性设置窗，设置矩形框宽度、边框线条颜色、填充色等。在Sch1.ib编辑器中，修改图件属性的操作方法与SCH编辑器中操作方法相同，例如将鼠标移到矩形框内，双击鼠标左健也可以调出矩形框属性
4、设置窗；又如，将鼠标移动矩形框内，单击鼠标左键，即可使矩形框处于选中状态，然后将鼠标移到矩形框边框或顶点上的小方块处，按下鼠标左键不放，移动鼠标即可调整矩形的大小：将鼠标移动矩形框内，按卜物标左键不放，移动鼠标即可调整矩形大小：将鼠标移动矩形框内，按下鼠标左键不放，移动鼠标即可调整矩形的位置。利用同样的方法，再画出1.ED的内框，然后将内框移到外框里，变更重段在起的图形的相对位置时，除了前面介绍的操作方法外，常运用“Edit”菜的下的“Move”吩咐系列调整图件的层次：单击“绘图”工具窗内的“画线”工具，画出1.ED的笔段：利用“画圆”匚具绘制小数点笔段。单击“绘图”工具窗内的“引脚”工具，并
5、按ETab键，进入引脚属性设置窗。在引脚名称文本盒内输入“e”，在引脚序号文本盒内输入“1”,将引脚电气特性定义为“Passive”，引脚长度设为20,然后单击“0K”按钮退出，即可看到一根引脚随光标的移动而移动，在通过移动、旋转等操作，将引脚移到1.ED外框适当的位置后，单击展标左键固定，按FTab键，设置引脚2（对应笔段d）的属性，放置引脚2,重旦引脚放置操作，直到放置了全部引脚（留意，3,8引脚是公共端，可隐藏引脚名称）。单击“绘图”工具窗内的“文字”1具，再按下Tab键，放置各笔段名称。必要时，也可以激活文字属性对话框，设苴字体大小等，即可获得1.ED数码显示器。单击“Descript
6、ion”按钮，在元件描述窗内,输入缺省元件序号、型号、封装形式等参数。为了便利在原理图中连线，在创建元件电气图形符号，也可能须要细致支配引脚排列依次。单击主工具栏内保存”吩咐,将修改后的Misce1.1.aneousDevice.1.ib元件图形库存盘。2画AT89C51处理器单击主工具栏上的“打开”工具,或执行“Fi1.e”菜单下的“Open”吩咐,在0penDesignDatabase,窗口下，找出并打开DesignExp1.orer99SE1.ibrarySch文件夹FInte1.Databooks.ddb元件电气图形符号库文件包（由于新元件引脚与Inte1.80C31CPU具有很多相像
7、之处）,由于Inte1.80C31系列CPU存放在Inte1.Databooks,ddb文件包的Inte1.EmbeddedI(1992).Iib库文件内，因此在文件管理器窗口内找出并单击Inte1.EmbeddedI(1992).Iib库文件，然后再单击“BrowseSch1.ibw按钮，进入电气图形符号编辑界面。在元件列表窗口内,找出并单击8031系列芯片,如803IAH元件，绘图区内即显示出8031AH芯片的电气图形符号，此外，在原理图编辑状态下,通过Add/ReinoVe”按钮,装入Inte1.DatabOOkS.ddb文件包,在元件库文件列表窗内找出单击Inte1.Embeeded1
8、(1992).Iib文件,并在元件列表窗口内找出并单击8031,8051元件，然后单击“Edit”按钮，启动元件电气图形符号编辑窗口。单击SCh1.ib编辑器窗口主工具栏内的“标记”工具，对8031电气图形符号进行标记。单击“Edit”菜单下的“Copy”吩咐，将光标移到标记图形某位置,单击鼠标左健，确定受制中心。假如不希望修改系统元件库，可单击“Fi1.e”菜单卜的“NewDesign”吩咐，创建个新文件包；双击uDocumentsm文件夹,再执行“Fi1.e”菜单下的“Ne*.”吩咐,选择“Sch1.ib”图标,生成新元件的电气图形符号元件库文件(缺省文件名为Sch1.ib-1.1.ib)
9、,进入第一个新文件COvPONENT电气图形符号编辑区。这样就可以将元件电气图形符号保存到用户元件库文件(.dib)中。单击mTooIsw菜单下的“NewComponent”(生成新元件)吩咐,在窗口内输入元件名，如P89C51RD2后，单击“0K”按钮,即可获得个新的绘图区。不断单击放大按钮适当放大绘图区，滚动左右上下按钮，使绘图区中心出现在屏幕中心。单击主工具栏内的“粘帖”工具（或执行“Edit”菜单卜的“Paste”吩咐），将豆制到剪贴板内的图形符号粘帖到新绘图区内，然后再的击主菜单栏内的解除标记”工具。对图形符号编辑加工，如删除多余引脚、图件，调整位置，必要时可利用绘图工具加入新的图形
10、、引脚，修改引脚屈性等，即可获得所期望的电气图形符号。单击“Description.”按钮,在元件属性描述窗口内设置元件缺省序号（U?）、型号与封装形式（D1.P40、P1.eC44）等。单击主工具栏内的“保存”吩咐,将修改后的Inte1.Embedded1（1992）.Iib元件图形库文件存盘。或单击“Fi1.e”菜单下的SaveCopyAs.”吩咐，将修改后的文件保存到另文件中。出现的问题与解决方法问题：未能正确画出AT89C51芯片的管脚？解决方法：IUJiAT89C51芯片的管脚时，须要选择“Sch1.ibDrawingToo1.s”工具栏，单击管脚工具（其次行最终,个工具），按卜Ta
11、b键，“Name”就是修改管脚的名称：“Number”是修改管脚的管脚号：“Do1.”确定管脚是低有效；“C1.k”表明是时钟信号;然后点击确定即可画出AT89C51芯片的管脚。问题：画七段数码显示器时，未能精确确定矩形外框的大小？解决方法：在起先画七段数码故示器时，须要首先确定七段数码显示器的外框大小；假如外框大小随意画大画小，会使得框内的七段显示器不能依据正确方式投放，所以有必要首先确定一下七段数码显示器的外框大小,依据画出七段数码显示器是左右对称，并且是上下对称的图形，可以确定一半七段数码显示器的外框大小，再确定整个七段数码显示器的大小。问题：画七段数码显示器时，未能画出内框？解决方法：在画出七段数码显示器时，也须要画出画出七段数码显示器的内框，由于网格的大小是确定的，须要修改网格的大小：修改方法：单击Options菜单下的DocumentOptions”选项，打开*1.ibraryEditorWorkspace对话框，修改“Grids”标签卜的“Snap”和“Visib1.e”选项即可修改M格的大小：然后依据外框的大小适当地确定内框的大小，并且留意上卜.左右对称，合理画出内框。附件A沈阳工业高校试验报告（适用计算机程序设计类）专业班级：自幼化学号：姓名:试验结果：
