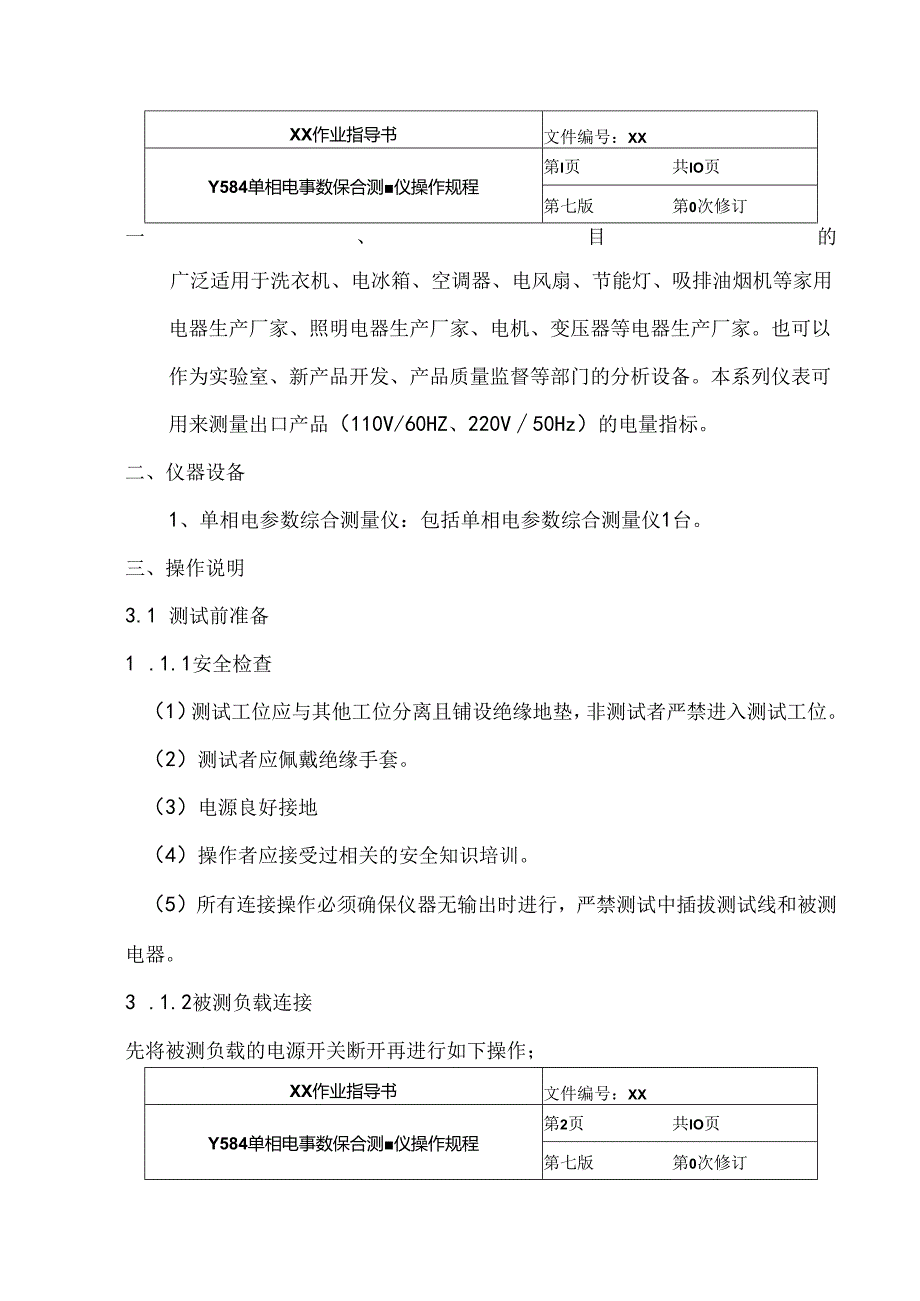

1、XX作业指导书文件编号：XXY584单相电事数保合测仪操作规程第I页共IO页第七版第0次修订一、目的广泛适用于洗衣机、电冰箱、空调器、电风扇、节能灯、吸排油烟机等家用电器生产厂家、照明电器生产厂家、电机、变压器等电器生产厂家。也可以作为实验室、新产品开发、产品质量监督等部门的分析设备。本系列仪表可用来测量出口产品（110V/60HZ、220V50Hz）的电量指标。二、仪器设备1、单相电参数综合测量仪：包括单相电参数综合测量仪1台。三、操作说明3.1 测试前准备1 .1.1安全检查（1）测试工位应与其他工位分离且铺设绝缘地垫，非测试者严禁进入测试工位。（2）测试者应佩戴绝缘手套。（3）电源良好接

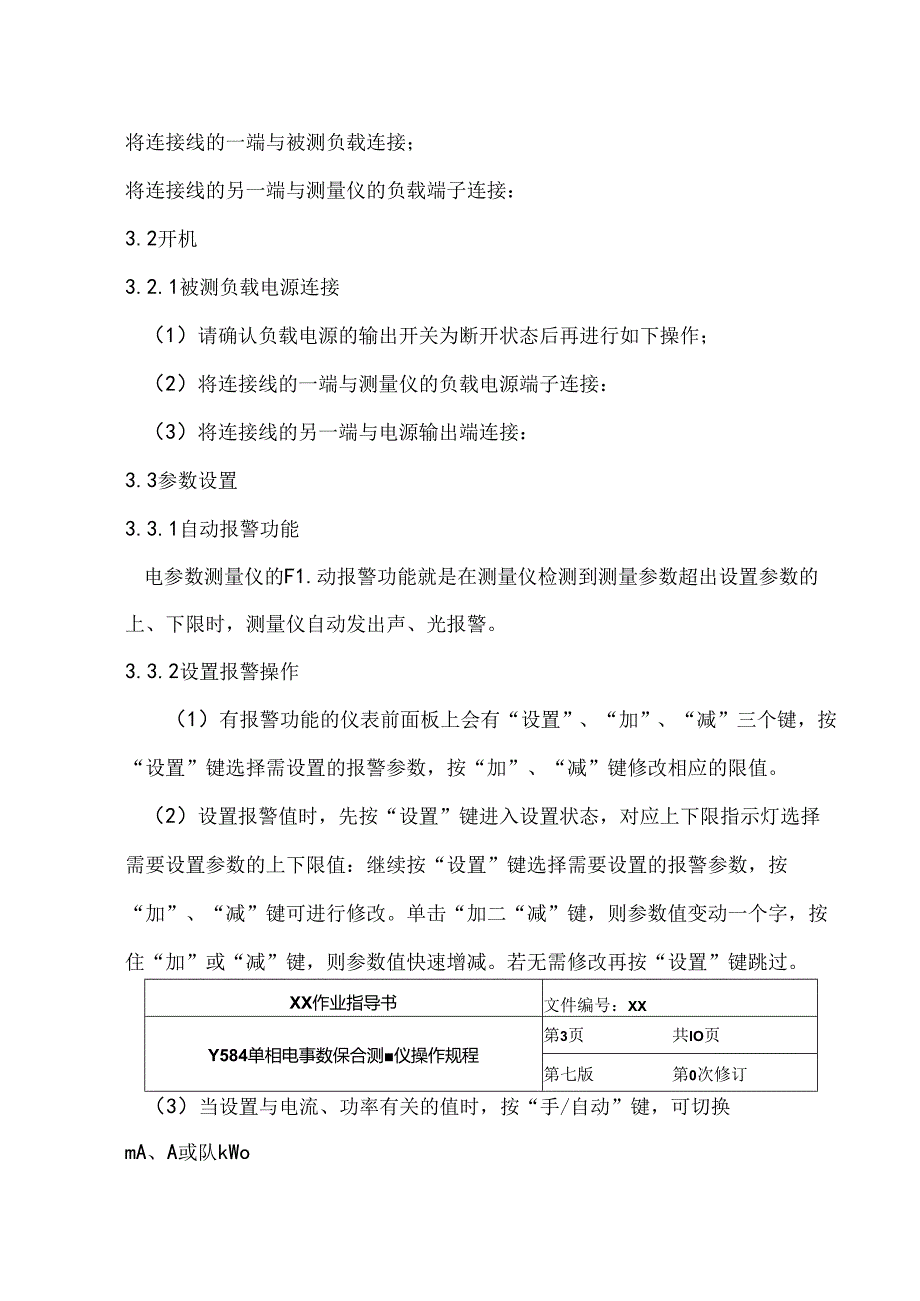

2、地（4）操作者应接受过相关的安全知识培训。（5）所有连接操作必须确保仪器无输出时进行，严禁测试中插拔测试线和被测电器。3 .1.2被测负载连接先将被测负载的电源开关断开再进行如下操作；XX作业指导书文件编号：XXY584单相电事数保合测仪操作规程第2页共IO页第七版第0次修订将连接线的一端与被测负载连接；将连接线的另一端与测量仪的负载端子连接：3.2开机3.2.1被测负载电源连接（1）请确认负载电源的输出开关为断开状态后再进行如下操作；（2）将连接线的一端与测量仪的负载电源端子连接：（3）将连接线的另一端与电源输出端连接：3.3参数设置3.3.1自动报警功能电参数测量仪的F1.动报警功能就是在
3、测量仪检测到测量参数超出设置参数的上、下限时，测量仪自动发出声、光报警。3.3.2设置报警操作（1）有报警功能的仪表前面板上会有“设置”、“加”、“减”三个键，按“设置”键选择需设置的报警参数，按“加”、“减”键修改相应的限值。（2）设置报警值时，先按“设置”键进入设置状态，对应上下限指示灯选择需要设置参数的上下限值：继续按“设置”键选择需要设置的报警参数，按“加”、“减”键可进行修改。单击“加二“减”键，则参数值变动一个字，按住“加”或“减”键，则参数值快速增减。若无需修改再按“设置”键跳过。XX作业指导书文件编号：XXY584单相电事数保合测仪操作规程第3页共IO页第七版第0次修订（3）当

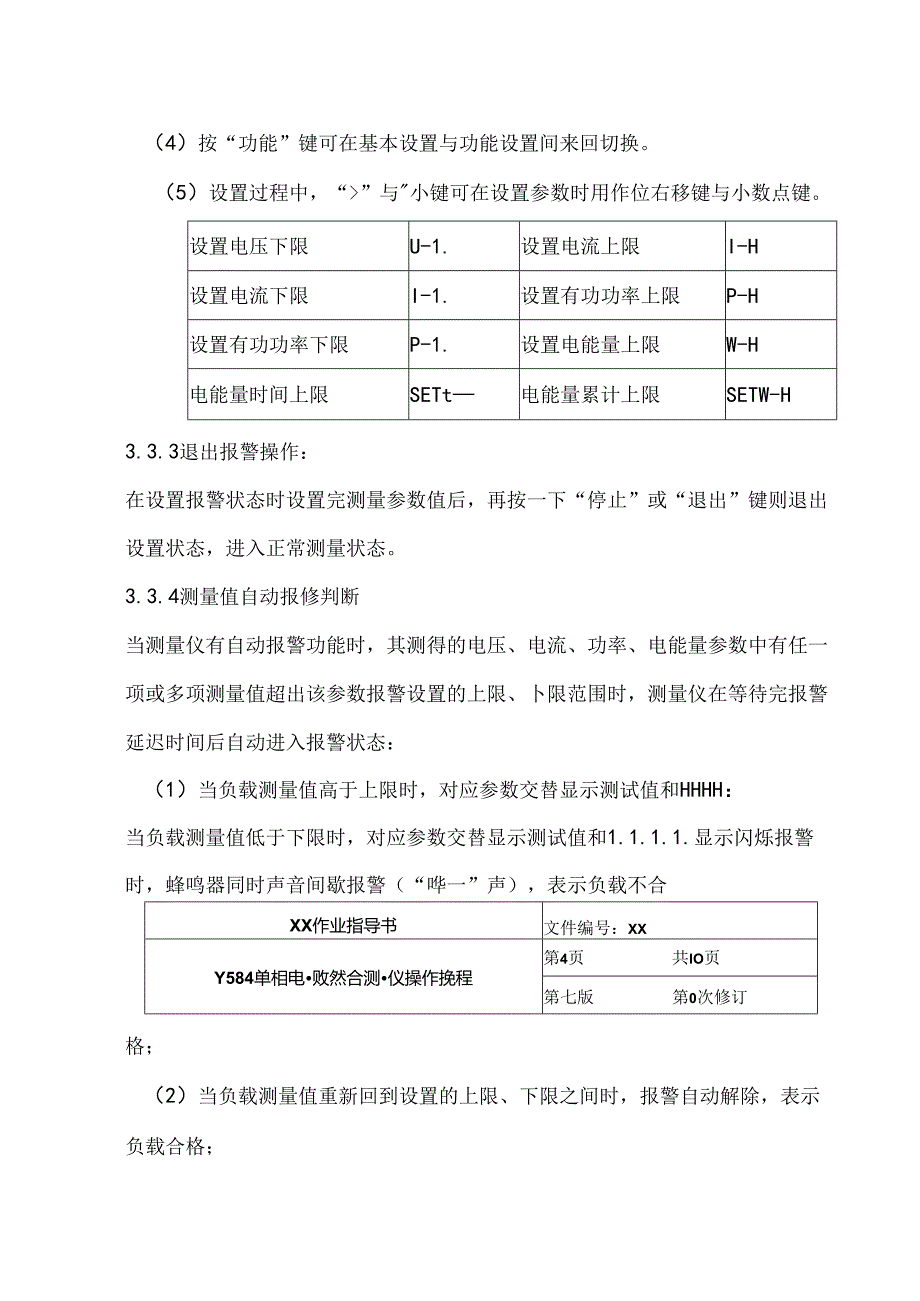

4、设置与电流、功率有关的值时，按“手/自动”键，可切换mA、A或队kWo（4）按“功能”键可在基本设置与功能设置间来回切换。（5）设置过程中，“”与小键可在设置参数时用作位右移键与小数点键。设置电压下限U-1.设置电流上限I-H设置电流下限I-1.设置有功功率上限P-H设置有功功率下限P-1.设置电能量上限W-H电能量时间上限SETt电能量累计上限SETW-H3.3.3退出报警操作：在设置报警状态时设置完测量参数值后，再按一下“停止”或“退出”键则退出设置状态，进入正常测量状态。3.3.4测量值自动报修判断当测量仪有自动报警功能时，其测得的电压、电流、功率、电能量参数中有任一项或多项测量值超出该
5、参数报警设置的上限、卜限范围时，测量仪在等待完报警延迟时间后自动进入报警状态：（1）当负载测量值高于上限时，对应参数交替显示测试值和HHHH：当负载测量值低于下限时，对应参数交替显示测试值和1.1.1.1.显示闪烁报警时，蜂鸣器同时声音间歇报警（“哗一”声），表示负载不合XX作业指导书文件编号：XXY584单相电败然合测仪操作挽程第4页共IO页第七版第0次修订格；（2）当负载测量值重新回到设置的上限、下限之间时，报警自动解除，表示负载合格；3.3.5关闭H动报警功能若设定报警值下限大于等于上限或某项电参数的报警上限与下限值都被设置为0,则该项电参数的自动报警功能被关闭，其他参数项的报警设置仍然
6、有效。3.3.6报警值的存贮在设置状态下按下“启动”（电参数测量仪为“确认”）键，仪器将修改后的报警参数值存贮，下次开机使用时，如无改动，勿需重新设置（注：若不按“启动”（电参数测量仪为“确认D键，则参数值将不被存贮o3.3.7功能键操作待机状态先按设置键，再按功能键进入功能选择操作界面：（1）首先进入是SETV-rt电压变比设置界面（01-20,默认值1,按八、V循环切换）（2）按设置键进入SETC-rt电流变比设置界面（01-200,默认值1,按八、V循环切换）（3）按设置键进入SETdE1.y报警延迟时间设置界面（OS-Ios,默认2s,按八、V循环切换）XX作业指导书文件编号：XXY5
7、84单相电事数保合测仪操作规程第5页共IO页第七版第0次修订（4）按设置键进入SETd-1.门限电流设置界面（3.95mA-22A,默认10mA,按八、V循环切换），本步骤仅限电能量测量仪，电参表没有此项。（5）按设置键进入SETVO1.M音量设置界面（OI-O9,默认09,按八、V键循环切换）。（6）按设置键进入SETbrtS亮度设置界面（O1.-O4,默认04,按八、V键循环切换）。（7）按设置键进入SETBAUD串口通信波特率设置界面（有9600、4800、2400、1200四个选项，默认4800,按八、V键循环切换）。（8）按设置键进入SETAddr地址设置界面（Ooo-255,默认0
8、01,按八、V键循环切换）。（9）按设置键进入AUTo定档测试界面：a、固定高档，电流范围：电流量程/200一电流量程；b、固定低档，电流范围：电流量程/4000一电流量程/20：c、AUTO档，高低档位自动切换，电流范围：电流量程/4000电流量程：默认值AUT0,按八、V键循环切换。以上操作中按功能键可返回设置界面，操作完成后，如需保存按确定键或启动键，不保存按退出键。注：如仪表不带通讯功能，则无串口通信波特率设置和地址设置界面。XX作业指导书文件编号：XXY584单相电事数保合测仪操作规程第6页共IO页第七版第0次修订3.3.8数据锁存功能在测量过程中，如果希望将某一时刻的测量值暂时保持
9、下来时，请按一下“锁存”键，锁存指示灯亮，此刻的测量值被锁在下来，测量仪处于数据锁存状态，不响应锁存键之外的按键（仅不刷新数据及响应按键，不影响测量在此状态下可查看、记录数据，同时数据刷新停止。3.3.9退出锁存状态测量仪处于锁存状态时，再按一下“锁存”键即可退出锁存状态。3.4测量3.4.1测量显示：（1）被测负载的电源输出开关合上后，测量仪测量显示负载电源的电压值。负载电源电压的频率值同时显示于频率窗口。（2）将被测负载接通后，测量仪测量显示被测负载网路上的电流值，并计算显示负载功率值及功率因数。3.4.2结果处理如果测量仪某一窗口闪烁显示，说明该项参数已超出仪表测量范围或者报警设定范围，
10、请进行相关处理，以免损坏测量仪和被测负载。根据所选择的测量仪功能型号的不同，您可能有如下四种选择来处理测量结果。（1）测量仪在测量过程中，将多种电参数测量结果直观地显示在各XX作业指导书文件编号：XXY584单相电事数保合测仪操作规程第7页共IO页第七版第0次修订自窗口上供您查看记录，配合锁存功能，您可以捕捉到任意时刻的测量结果。（2）如果需要观察被测负载是否运行在某一范围内的测量结果值，选用具有自动报警功能的测量仪。（3）打印测量结果（暂无）（4）可以通过串行通讯接口将测量结果传给上位机，用上位机完成数据处理和系统控制。四、简单故障处理故障现象处理方法打开仪裳电场开关无任MM尿（1）除表列I
11、ttRtn电膏比西正咻接入I（2）。代电翘忸座保或统是由晞所遭援立不口.若络斯诫史换HR保冷税.（本伏痣保欧依加格为假表打开电像效俏馆必不衰乱.4力行不该IH琰的政价先机，。仁后皿为开机，只电压It电流外.肉电位为岑,倒依不住正常运转（1）冷簧两/僮KnI板卜及坟柱改有何校m如何蝮丹爷.2）睁在测成仪R角板I:按自根侑个/f与被洌用电骅杓成的忖整是否号M1.计量时M时U1.入电也、电力伯马时.会出现电流一小同名发接播.用出据时或中软供的检定方法正确按现五、注意事项1、操作人员务必严格按说明书操作，严禁身体触及仪器带电部位和被测负载壳体，以免触电。2、本机工作电源要安全接地（将电源插座上“E”端
12、与大地良好连接）。七、标准要求和试验方法XX作业指导书文件编号：XXY584单相电事数保合测仪操作规程第8页共IO页第七版第0次修订10输入功率和电流10.1如果器具标有额定输人功率，器具在正常工作温度下,其输人功率对额定输入功率的偏离不应大于表1中所示的偏差。1入功率储a具案也所*111125H20045%就？OW息校大的-IOH电QR25R3O0300或6。W（逸检大的值）对于组合型器具,如果电动机的输入功率大于器具额定输入功率的50%.则电动器具的偏差适用于该器具。注1：在有疑问时，可单独测量电动机的输人功率。当输人功率稳定时,通过测量确定其是否合格。一一所有能同时工作的电路都处于工作状
13、态：一一器具按额定电压供电：一-器具在正常工作状态下工作。如果输人功率在整个工作周期是变化的，则按-一个具有代表性期间出现的输入功率的平均值决定输入功率。注2:对标记有一个或多个额定电压范围的器具,在这些范围的上限值和卜限值上都要进行试验，除非标称的额定输入功率与相关电压范围的平均值有关。在此情况下，要在该范围的平均电压值下进行试验。注3:对标有一个额定电压范围，且该电压范围的上限、下限差值超过XX作业指导书文件编号：XXY584单相电败综合浦仪操作册程第9页共IO页第七版第0次修订该范围平均值的10%的器具,则允许偏差适用于该范围的上限值、下限值两种情况。10.2如果器具标有额定电流,则其在
