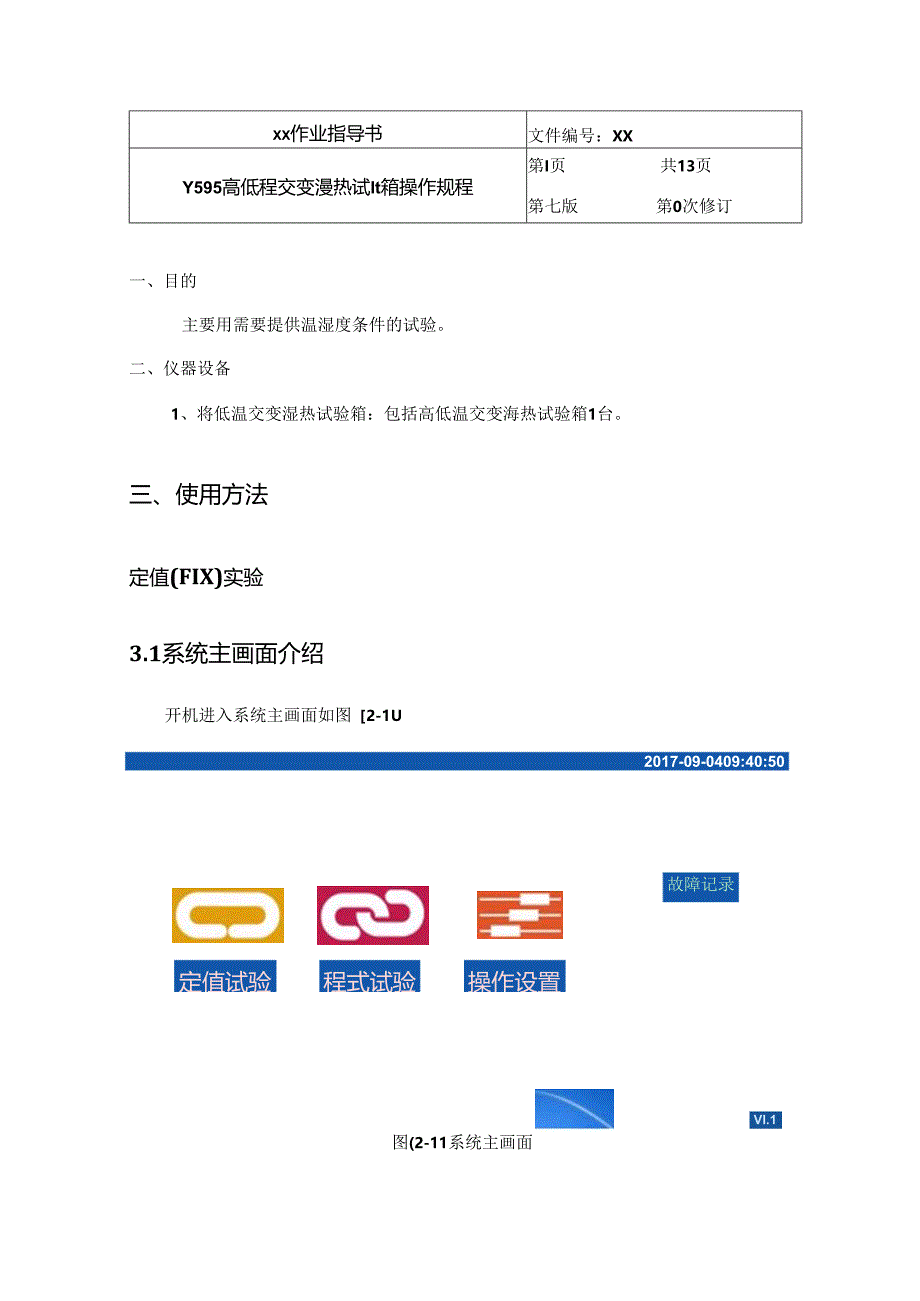

1、XX作业指导书文件编号：XXY595高低程交变漫热试It箱操作规程第I页共13页第七版第0次修订一、目的主要用需要提供温湿度条件的试验。二、仪器设备1、将低温交变湿热试验箱：包括高低温交变海热试验箱1台。三、使用方法定值(FIX)实验3.1系统主画面介绍开机进入系统主画面如图2-1U2017-09-0409:40:50故障记录定值试验程式试验操作设置图(2-11系统主画面VI.1系统主画面有五个操作:XX作业指导书文件编号：XXY595高低程交变漫热试It箱操作规程第2页共13页第七版第O次修订I.定值实瞪在此模式下，可以按照一定的时间或比例达到温度和湿度的设定值。点出进入定值实验画面如图12
2、.212 .程式实验此模式允许使用人员自己编辑特定的程式,按照程式进行温度和湿度的调节点击进入程式实脸画面如图3-113 .操作设定此功能允许使用人员进行操作相关的设定。点击进入操作设定画面如图5-1)4 .故障记录此功能可以使工作人员杳看D1.故障记录。点击进入故障记录画面如图7/J5 .预约设.置此功能可方便工作人员定时启动定值任务或程式任务.点击进入预约设置画面如图8-13.2 定值实验主画面XX作业指导书文件编号：XXY595高低温交变湿热试X箱操作册程第3页共13页第七版第O次修订表示当前温度。表示当前温度设定值。表示当前温度控制输出量。照明按键.b点击（照明）键,设定好的维电器就会
3、动作。维电器指向照明.打开设置按键。具体设置请参考图（2-3切换到曲线显示画面。0运行按钮,具体请参考图2-4（三）表示当前湿度输出量。表示当前湿度设定值。表示当前湿度。显示当前状态.显示当前位置，3.3 定值设置画面XX作业指导书文件编号：XXY595高低程交变漫热试It箱操作规程第4页共13页第七版第0次修订定时运行开关，OFF为关ON为开。温度斜率设定.按照一定比例进行湿度的增加或减少.（设定范围000600（X）湿度斜率设定。按照一定的比例进行泄度的蟠加或减少。（设定范围0.0100.0）设定定值运行的时间。进入待机设置画面。具体设定请参阅图（2-43.4 待机设置待机设置开关。设定温
4、度区域。（可设范围0.00-600.00）设定湿度区域，（可设范用0.0-100.0）3.5 定值实验运行画面XX作业指导书文件编号:XXY595高任11交变湿热试验箱操作规程第5页共13页第七版第0次修订运行操作：1 .在定值设置画面(图2-31)设定好时间和温湿度斜率2 .在定值实验主画面(图(2-3)点击运行按钮文运行后，可以看到画面信息己经更新。在右上角实验状态为实险运行，左下用显示出运行时间和剩余时间。A若想中途强制停止可以点击右卜角的停止按钮进行终止操作。程式(PROGRAM)实验4.1程式实验主画面在系统生画面点击程式实验即可进入。目录图3-1程式实验XX作业指导书文件编号：XX
5、Y595高低程交变漫热试It箱操作规程第6页共13页第七版第O次修订显示当前温度值。当前选定的程式号.表示当前温度控制输出量。照明按键.b点击（照明）键,设定好的继电器就会动作.继电器指向照明.程式编辑.具体编辑方法请参阅图（3-2切换到曲线显示画面。开始运行按钮。表示当前湿度控制输出量。当前选定程式的总段数。显示当前湿度值。显示当前状态。显示当前位Z1.4.2 程式编辑画面图13-21程式编辑_一-编辑程式编号.（2）编辑程式名称.显示程式段号。XX作业指导书文件编号：XXY595高低程交变漫热试It箱操作规程第7页共13页第七版第O次修订当前段的温度。当前段的湿度.当前段的时间。上卜翻页操
6、作。设定需要运行的程式段的时间信号。程式连接.（可取范围（M20）设定循环次数。）进入待机设定。具体设定请参阅图（2-4）4.3 程式运行画面程式运行步.骤：1 .在程式编辑画面（图13-2）编辑出个程式。2 .在程式实验主画面（图3-1）选定程式号。3 .点击运行按钮。图（3-3程式实睑XX作业指导书文件编号：XXY595高低程交变漫热试It箱操作规程第8页共13页第七版第O次修订程式已经运行的时间和剩余的时间。当程式运行时，点击保持按钮可以保持此状态的温湿度，再次点击则取消保持.当程式运行时，点击跳段按钮可以跳过此段，直接进入下一段运行。（4）停止按钮可以强制停止现在的运行。曲线显示4.1
7、曲线显示实时画面温海度的当前俏和设定价分别由四种不同颜色的曲线表示。（点击对应的方框可以进行显示和随藏的设定）（2）曲线显示的区域。放大操作.缩小操作。消除操作。导出当前曲线画面。（操作之前请先连接U盘）曲线显示设置.具体设置请参考图4-2进入历史档案画面XX作业指导书文件编号：XXY595高低程交变漫热试It箱操作规程第9页共13页第七版第0次修订4.2曲线设置设置曲线的显示范围。(可用范围为-200-400)设定取样周期的时间。操作设置5.1 操作设置第一画面图5-1J操作设置(1)XX作业指导书文件编号：XXY595高低温交变湿热试X箱操作册程第10页共13页第七版第0次修订语言选择.设
8、定停电后上电操作。A停止：运行中断电后，恢更电源时将状态恢复到运行停止状态的操作。b冷启：运行中断电后，快更电源时重新启动运行的操作。b热启：运行中断电后，恢更电源时将状态恢组到断电以前的状态的操作。背光时间设定，其中设为O为永不熄灭。锁定为开时，所有参数(PARAMETER)的设定均不可使用。5.2 操作设置第二画面图5-2操作设St(3)整定按键在监视画面是否显示。包设置用户密码。XX作业指导书文件编号：XXY595高低程交变漫热试It箱操作规程第I1.页共13页第七版第O次修订历史档案6.1历史档案主画面_图6-1.历史档案主曲面历史档案编号（2）以曲线的形式查看历史档案（查看前请先选中
9、文件编号）以表格的方式杳看历史档案，（4）导出数据。（导出前请先连接好U盘）恻除所选中的历史档案，下翻页。上翻页。I1.XX作业指导书文件编号：XXY595高低程交变漫热试It箱操作规程第12页共13页第七版第O次修订6.2历史曲线温湿度的当前值和设定值分别由四种不同颜色的曲线表示。（点击对应的方框可以进行显示和隐敏的设定）曲线显示的区域。画面的放大和缩小操作。0画面的左右移动操作。曲线的显示设设。具体设置请参考图4-2导出当前曲线画面.（操作之前请先连接U盘）进入历史档案画面。6.3数据显示XX作业指导书文件编号:XXY595高低温交变湿热试验箱掾作规程第13页共13页第七版第O次修订数据的显示区域。仓）上下觎页按钮。故障记录在主画面点击故障记录即可到达次画面，查看D1.历史记录。J此区域显示故障名称。甜除单个历史记录。删除全部历史记录。画面的上下翻页操作。合DI故障发生的编制：审核：批准：批准日期：年月日
