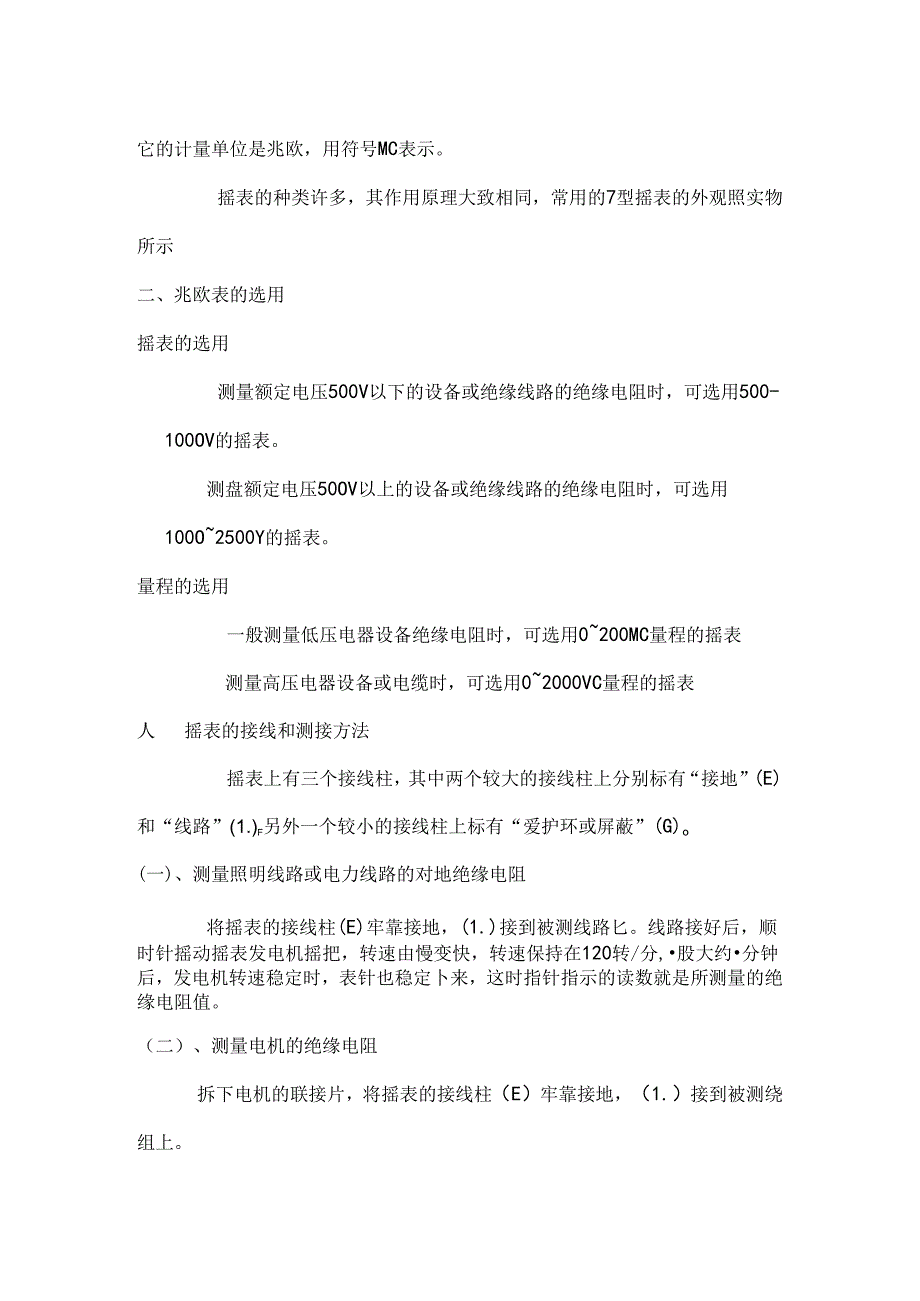

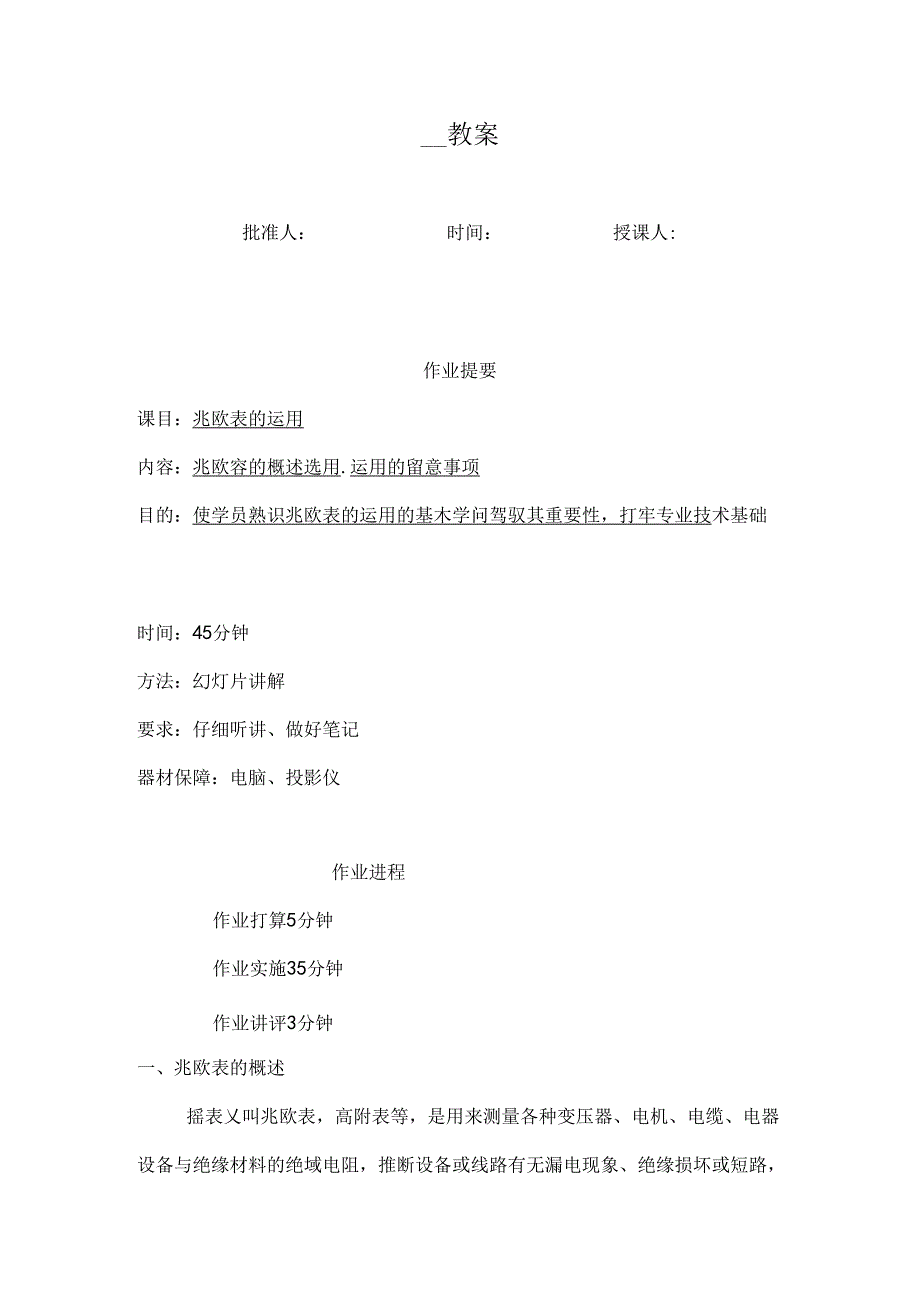

1、_教案批准人：时间：授课人:作业提要课目：兆欧表的运用内容：兆欧容的概述选用.运用的留意事项目的：使学员熟识兆欧表的运用的基木学问驾驭其重要性，打牢专业技术基础时间：45分钟方法：幻灯片讲解要求：仔细听讲、做好笔记器材保障：电脑、投影仪作业进程作业打算5分钟作业实施35分钟作业讲评3分钟一、兆欧表的概述摇表乂叫兆欧表，高附表等，是用来测量各种变压器、电机、电缆、电器设备与绝缘材料的绝域电阻，推断设备或线路有无漏电现象、绝缘损坏或短路，它的计量单位是兆欧，用符号MC表示。摇表的种类许多，其作用原理大致相同，常用的7型摇表的外观照实物所示二、兆欧表的选用摇表的选用测量额定电压500V以下的设备或绝
2、缘线路的绝缘电阻时，可选用500-100OV的摇表。测盘额定电压50OV以上的设备或绝缘线路的绝缘电阻时，可选用100O2500Y的摇表。量程的选用一般测量低压电器设备绝缘电阻时，可选用0200MC量程的摇表测量高压电器设备或电缆时，可选用02000VC量程的摇表人摇表的接线和测接方法摇表上有三个接线柱，其中两个较大的接线柱上分别标有“接地”(E)和“线路”(1.)f另外一个较小的接线柱上标有“爱护环或屏蔽”(G)o(一)、测量照明线路或电力线路的对地绝缘电阻将摇表的接线柱(E)牢靠接地，(1.)接到被测线路匕。线路接好后，顺时针摇动摇表发电机摇把，转速由慢变快，转速保持在120转/分,股大约

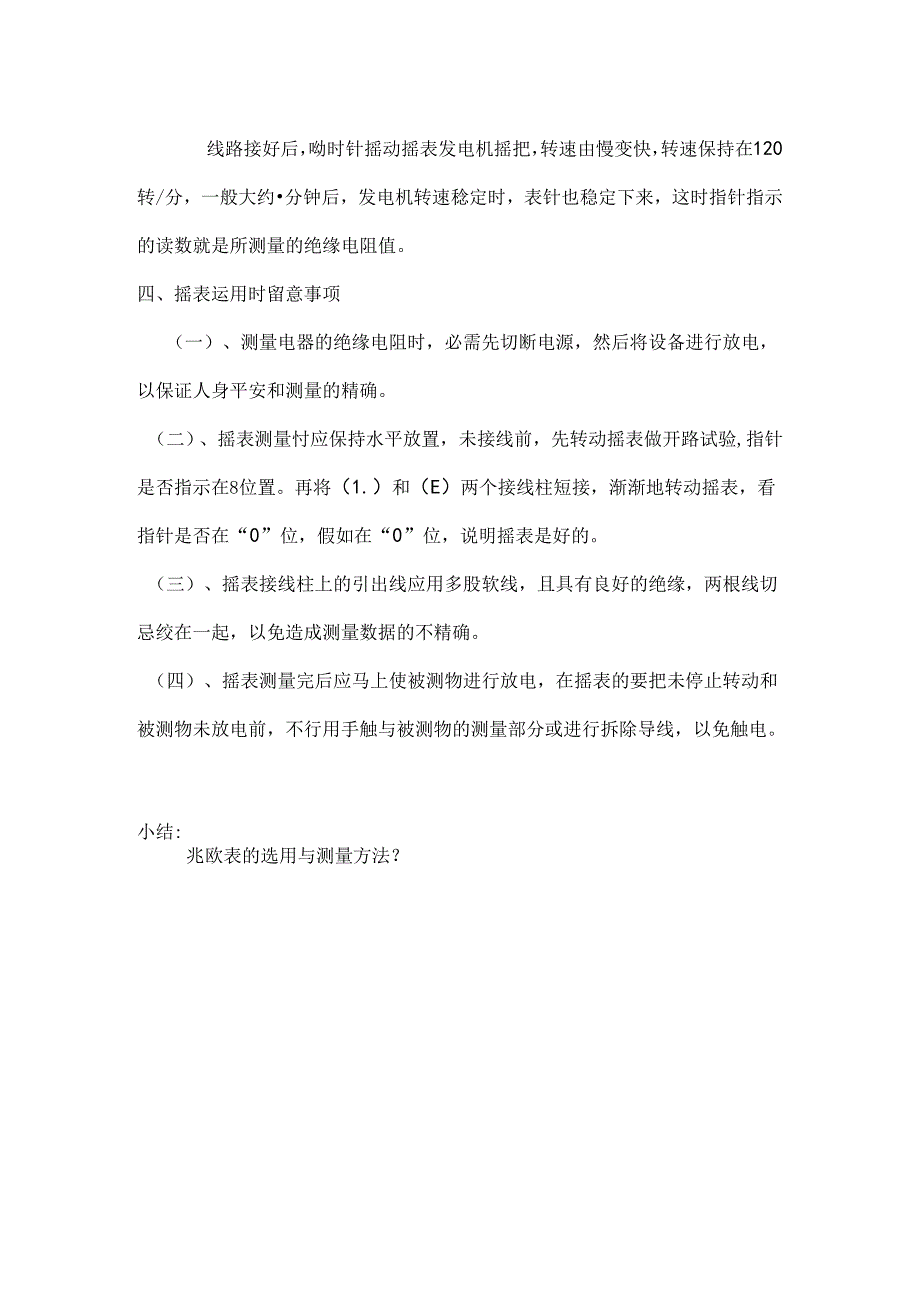

3、分钟后，发电机转速稳定时，表针也稳定卜来，这时指针指示的读数就是所测量的绝缘电阻值。（二）、测量电机的绝缘电阻拆下电机的联接片，将摇表的接线柱（E）牢靠接地，（1.）接到被测绕组上。线路接好后，呦时针摇动摇表发电机摇把，转速由慢变快，转速保持在120转/分，一般大约分钟后，发电机转速稔定时，表针也稳定下来，这时指针指示的读数就是所测量的绝缘电阻值。四、摇表运用时留意事项（一）、测量电器的绝缘电阻时，必需先切断电源，然后将设备进行放电，以保证人身平安和测量的精确。（二）、摇表测量忖应保持水平放置，未接线前，先转动摇表做开路试验,指针是否指示在8位置。再将（1.）和（E）两个接线柱短接，渐渐地转动摇表，看指针是否在“0”位，假如在“0”位，说明摇表是好的。（三）、摇表接线柱上的引出线应用多股软线，且具有良好的绝缘，两根线切忌绞在一起，以免造成测量数据的不精确。（四）、摇表测量完后应马上使被测物进行放电，在摇表的要把未停止转动和被测物未放电前，不行用手触与被测物的测量部分或进行拆除导线，以免触电。小结:兆欧表的选用与测量方法？
