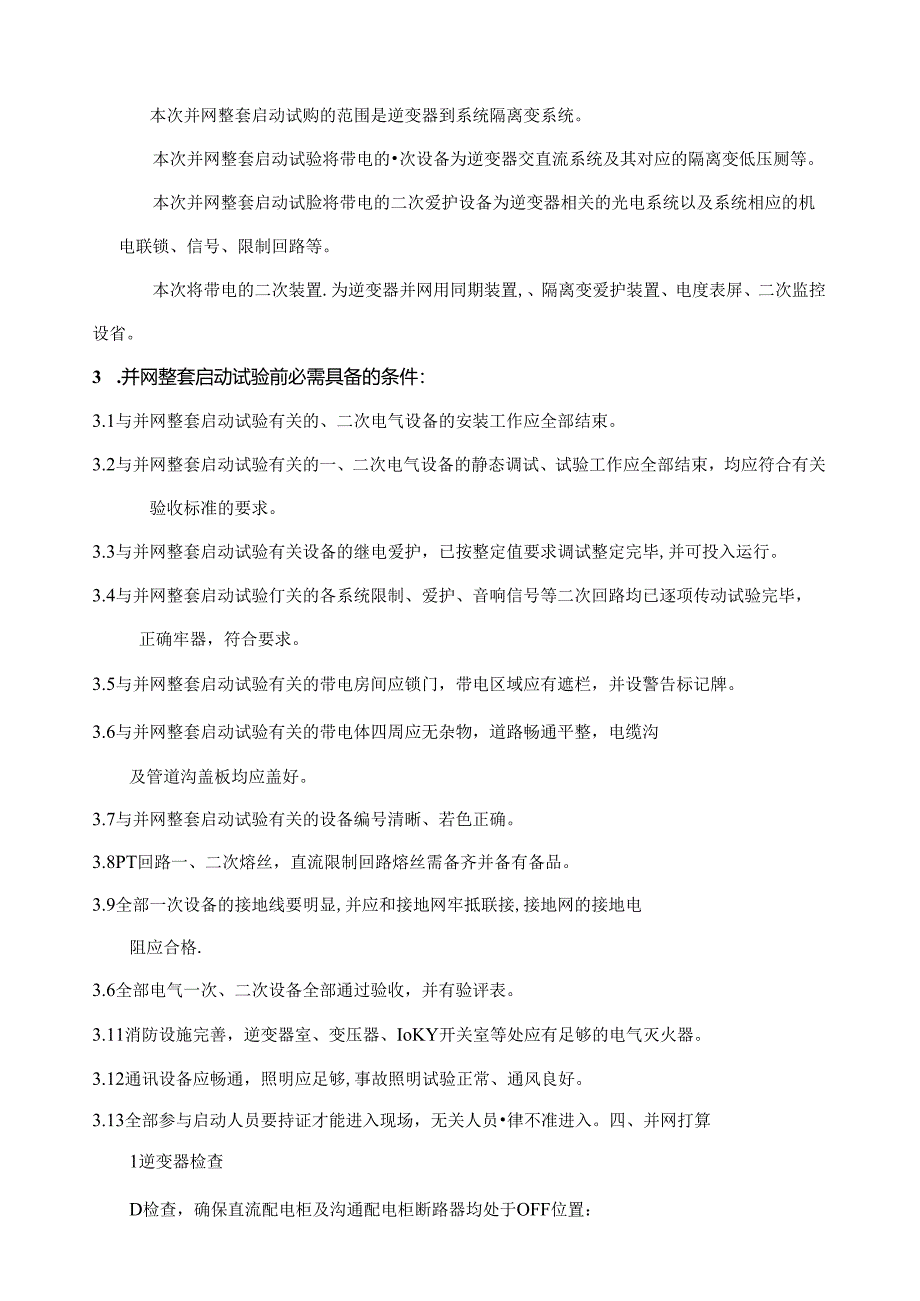

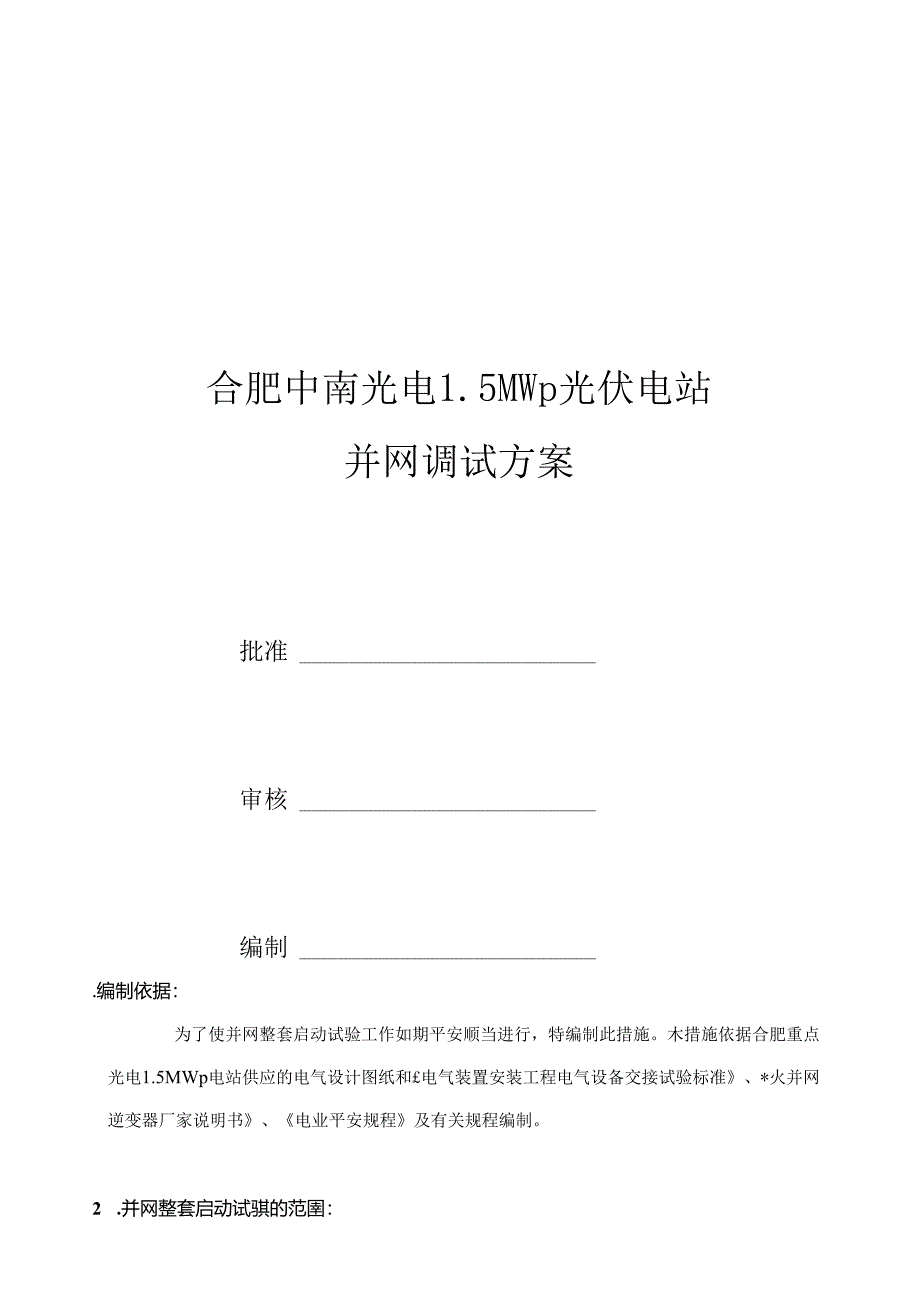

1、合肥中南光电1.5MWp光伏电站并网调试方案批准审核编制.编制依据：为了使并网整套启动试验工作如期平安顺当进行，特编制此措施。木措施依据合肥重点光电1.5MWp电站供应的电气设计图纸和电气装置安装工程电气设备交接试验标准、*火并网逆变器厂家说明书、电业平安规程及有关规程编制。2 .并网整套启动试骐的范圉：本次并网整套启动试购的范围是逆变器到系统隔离变系统。本次并网整套启动试验将带电的次设备为逆变器交直流系统及其对应的隔离变低压厕等。本次并网整套启动试脸将带电的二次爱护设备为逆变器相关的光电系统以及系统相应的机电联锁、信号、限制回路等。本次将带电的二次装置.为逆变器并网用同期装置,、隔离变爱护装
2、置、电度表屏、二次监控设省。3 .并网整套启动试验前必需具备的条件：3.1与并网整套启动试验有关的、二次电气设备的安装工作应全部结束。3.2与并网整套启动试验有关的一、二次电气设备的静态调试、试验工作应全部结束，均应符合有关验收标准的要求。3.3与并网整套启动试验有关设备的继电爱护，已按整定值要求调试整定完毕,并可投入运行。3.4与并网整套启动试验仃关的各系统限制、爱护、音响信号等二次回路均已逐项传动试验完毕，正确牢器，符合要求。3.5与并网整套启动试验有关的带电房间应锁门，带电区域应有遮栏，并设警告标记牌。3.6与并网整套启动试验有关的带电体四周应无杂物，道路畅通平整，电缆沟及管道沟盖板均应
3、盖好。3.7与并网整套启动试验有关的设备编号清晰、若色正确。3.8PT回路一、二次熔丝，直流限制回路熔丝需备齐并备有备品。3.9全部一次设备的接地线要明显,并应和接地网牢抵联接,接地网的接地电阻应合格.3.6全部电气一次、二次设备全部通过验收，并有验评表。3.11消防设施完善，逆变器室、变压器、IoKY开关室等处应有足够的电气灭火器。3.12通讯设备应畅通，照明应足够,事故照明试验正常、通风良好。3.13全部参与启动人员要持证才能进入现场，无关人员律不准进入。四、并网打算1逆变器检查D检查，确保直流配电柜及沟通配电柜断路器均处于OFF位置：2）检查逆变器是否已根据用户手册、设计图纸、安装要求等

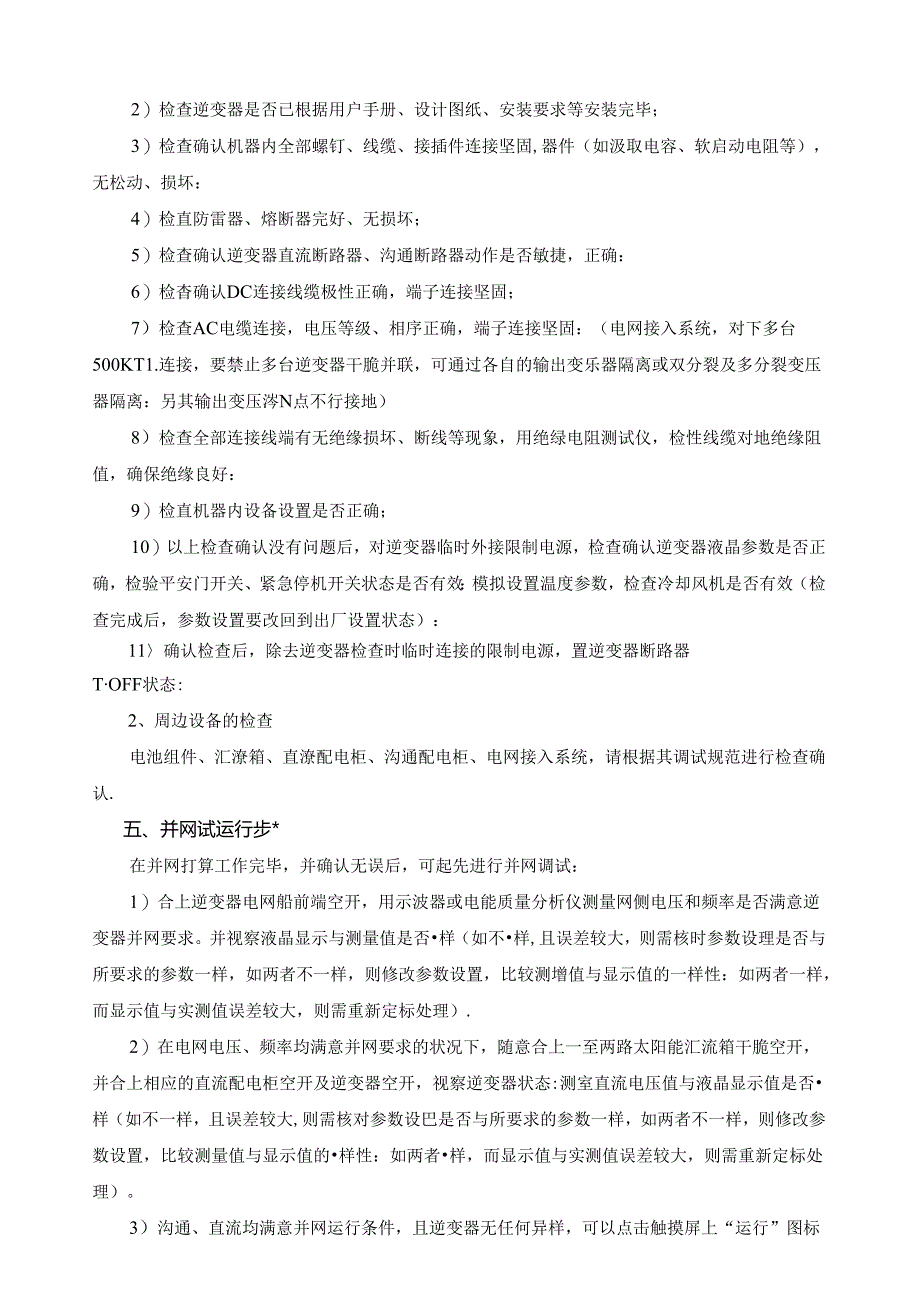

4、安装完毕；3）检查确认机器内全部螺钉、线缆、接插件连接坚固,器件（如汲取电容、软启动电阻等），无松动、损坏：4）检直防雷器、熔断器完好、无损坏；5）检查确认逆变器直流断路器、沟通断路器动作是否敏捷，正确：6）检杳确认DC连接线缆极性正确，端子连接坚固；7）检查AC电缆连接，电压等级、相序正确，端子连接坚固：（电网接入系统，对下多台500KT1.连接，要禁止多台逆变器干脆并联，可通过各自的输出变乐器隔离或双分裂及多分裂变压器隔离：另其输出变压涔N点不行接地）8）检查全部连接线端有无绝缘损坏、断线等现象，用绝绿电阻测试仪，检性线缆对地绝缘阻值，确保绝缘良好：9）检直机器内设备设置是否正确；10）以
5、上检查确认没有问题后，对逆变器临时外接限制电源，检查确认逆变器液晶参数是否正确，检验平安门开关、紧急停机开关状态是否有效：模拟设置温度参数，检查冷却风机是否有效（检查完成后，参数设置要改回到出厂设置状态）：11确认检查后，除去逆变器检查时临时连接的限制电源，置逆变器断路器TOFF状态:2、周边设备的检查电池组件、汇潦箱、直潦配电柜、沟通配电柜、电网接入系统，请根据其调试规范进行检查确认.五、并网试运行步*在并网打算工作完毕，并确认无误后，可起先进行并网调试：1）合上逆变器电网船前端空开，用示波器或电能质量分析仪测量网侧电压和频率是否满意逆变器并网要求。并视察液晶显示与测量值是否样（如不样,且误
6、差较大，则需核时参数设理是否与所要求的参数一样，如两者不一样，则修改参数设置，比较测增值与显示值的一样性：如两者一样，而显示值与实测值误差较大，则需重新定标处理）.2）在电网电压、频率均满意并网要求的状况下，随意合上一至两路太阳能汇流箱干脆空开，并合上相应的直流配电柜空开及逆变器空开，视察逆变器状态:测室直流电压值与液晶显示值是否样（如不一样，且误差较大,则需核对参数设巴是否与所要求的参数一样，如两者不一样，则修改参数设置，比较测量值与显示值的样性：如两者样，而显示值与实测值误差较大，则需重新定标处理）。3）沟通、直流均满意并网运行条件，且逆变器无任何异样，可以点击触摸屏上“运行”图标并确定，
7、启动逆变涔并网运行，并检测直流电流、沟通输出电流，比较测量值与液晶显示值是否样：测量三相输出电流波形是否正常,机器运行是否正常.留意：假如在试运行过程中，听到异响或发觉逆变器有异样，可通过液晶上停机按钮或前门上紧急停机按扭停止机器运行。4）机器正常运行后，可在此功率状态下，验证功率限制、启停机、紧急停机、平安门开关等功能：5）以上功能均验证完成并无问题后，逐步增加直流输入功率（可考虑分别增加到10乐25%X5调、75%、100%功率点）（通过合汇流箱与直流配电柜的I析路器并变更逆变器输出功率限幅值来调整逆变器运行功率），试运行逆变器.并检验各功率点运行时的电能质量（PF值，THD值、三相平衡等
8、）。6）以上各功率点运行均符合要求后，初步试运行调试完毕。爸注：以上试运行，需由我公司人i在场指导、协作调试，同时需有相关设备供应商、系统集成商等多单位紧密协作，相互合作，共同完成。六、并网检测（说明：以下检测，为对光伏并网电站系统并网许可要求，最终结果需由电力部门认可的机构确认）1电能质量费试I）光伏电站电能质量测试前，应进行电网侧电能质量测试。2）电能质量测试装电应满意GB19862、D1./T1028的技术要求，并符合IEC61000-4-30-2003C1.ass测盘精度要求。3）电能质量测试示意图如图1所示：杭充电（量伏电站IVKIUIIa并同点开关图1电能腐量测试示意图测试步骤如下
9、：a）电能质量测试点应设在光伏电站并网点和公共连接点处；b）校核被测光伏电站实际投入电网的容量：c）测试各项电能质量指标参数，在系统正常运行的方式下，连续测坟至少满24小时（具备一个完照的辐照周期）；d）读取测试数据并进行分析,输出统计报表和测量曲线，并判别是否满GB/T12325电能质址供电电压允许偏差、GB/T12326电能质量电压波动和闪变、GB/T14549电能质量公用电网谐波、GB/T15543电能质量三相电压不平衡、GB/T15945电就质量电力系统频率允许偏差的国家标准要求，报表详见附录A表A.2。2电压异样（扰动）响应特性测试1）电压异样（扰动）响应特性测试通过电网扰动发生装置
10、和数字示波器或其它记录装置实现。2）电网扰动发生装置具备输出电压调整实力并对电网的平安性不应造成影响.图3电压异样（扰动）测试示意图测试步骤如下：a）电压异样（扰动）测试点应设置在光伏电站或单元发电模块并网点处:b）通过电网扰动发生装置设置光伏电站并网点处电压幅值为额定电压的50%、85%、110%和135%,并随意设置两个光伏电站并网点处电压（OUQ35%U,）,电网扰动发生装置测试时间持续30s后将并网点处电压且原为额定值：O通过数字示波器记录被测光伏电站分闸时间和安原并网时间：d）读取数字示波器数据进行分析，输出报表和测量曲线，并判别是否满送Q/GDW617-2011要求，报表详见附录A
11、表A.3。3、疹率舁样（扰动）响应特性测试1）频率异样（扰动）响应特性测试通过电网扰动发生装理和数字示波器或其它记录奘置实现。2）电网扰动发生装置具备频率调整实力，电网扰动发生装置.对电网的平安性不应造成影响。图5率异样（扰动）测试示意图测试步骤如下：a）频率异样（扰动）测试点应设置在光伏电站或单元发电模块并网点处;b）对于小型光伏电站，通过电网扰动发生装置设置光伏电站并网点处频率为49.5Hz、50.2Hz,电网扰动发生装理测试时间持续30s后将并网点处频率复原为额定ffi：通过波形记录仪记录被测光伏电站分闸时间和复原并网时间;O对于大中型光伏电站: 通过电网扰动发生装置设置光伏电站并网点处
12、须率为18Hz,测试时间持续Iomin后将并网点处频率宓原为额定值，通过波形记录仪记录被测光伏电站分闸时间和复除并网时间： 通过电网扰动发生装置设置光伏电站并网点处须率为49.5Hz,测试时间持续2min后，将并网点处频率到原为额定值，通过波形记录仪记录被测光伏电站分闸时间和夏原并网时间： 通过电网扰动发生装置设置光伏电站并网点处频率为50.2Hz,电网扰动发生装置测试时间持续2min后将并网点处频率复原为额定值，.通过波形记录仪记录被测光伏电站分闸时间和宓原并网时间： 通过电网扰动发生.装置设置光伏电站并网点处频率为50.5Hz,电网扰动发生装置测忒时间持续30s后将并网点处频率或原为额定但
13、，通过波形记录仪记录被测光伏电站分闸时间和史原并网时间:d）读取波形记录仪数据进行分析，输出报表和测量曲线，并判别是否满意Q/GDW617-2011要求，报表详见附录A表A.4和表.5。4通用性能费试a）防雷和接地测试运用防宙和接地测试装置.测地光伏电站和并网点设备的防宙接地电R1.o光伏电站和并网点设备的防雷和接地测试应符合GB/T21431-2008的要求。b）电磁兼容测试光伏电站和并网点设备的电琛兼容测试应满意YD/T1633-2007的要求0c）耐压测试运用耐压测试装置测量光伏电站设备的耐压。并网点设备的耐压测试应符合D1T474.4的要求.，d）抗干扰实力测试当光伏电站并网点的电压波
14、动和闪变值满意GB/T12326、谐波值满意GB/T14549,三相电压不平衡度满意GB/T15543、间谐波含有率满意GB/T24337的要求时，光伏电站应能正常运行.e）平安标识测试对于小型光伏电站，连接光伏电站和电网的专用低压开关柜应有醒目标识.标识应标明“警告”、“双电源”等提示性文字和符号。标识的形态、颜色、尺寸和裔度参照GB2891和GB16179的要求执行。七平安措施1调试检测人员要求D从事现场调试检测的人员，必需身体感官无严峻缺陷。经有关部门培训考试鉴定合格，持有国家劳动平安监察部门认可的电工操作上岗证才能进行电气操作。2）必需娴熟驾驭触电急救方法。3）现场调试、检测人员应思想
15、集中，电器线路在未经测电笔确定无电前，庖律视为“有电”，不行用手触摸，应认为带电操作。4）工作前应具体检查自己所用工具是否平安牢靠,穿殿好必需的防护用品，以防工作时发生意外。2试舱过程留意事项1）现场试验过程中，在开关手把上或线路上悬挂“有人工作、禁止合闸”的警告牌，防止他人中途送电：2）装设接地线：检测平台接地体之间应良好连接，最终从柒控车引出地线与现场接地点牢靠连接：3）送电前必需仔细检查电潜设备，和有关人员联系好后方能送电：4）装设临时遮栏和悬挂标记牌：试验过程中,将检测平台四周装设临时遮拦并悬挂“高压危急”警告牌：5）运用验电棒时要留意测试电压范围，禁止超出范围运用，验电：分相逐相进行，在对断开位置的开关或刀闸进行验电的同时，对两（W各相验电：6）对停电的电线路进行验电时，若线路上未连接可构成放电回路的三相负荷，要予以充分放电：7）高压试验时必需戴绝缘手套：8）工作中全部拆除的电线要处理好，带电线头包好，以防发生触电：9）遇行雷雨天气时,检测人员应马上停电工作，并做好检测平台防雨措施:10）发生火警时，应马上切断电源，用四氯化碳粉质灭火器或黄砂扑救，严禁用水扑救：11）工作完毕后，必需拆除临时地线，并检查是否
