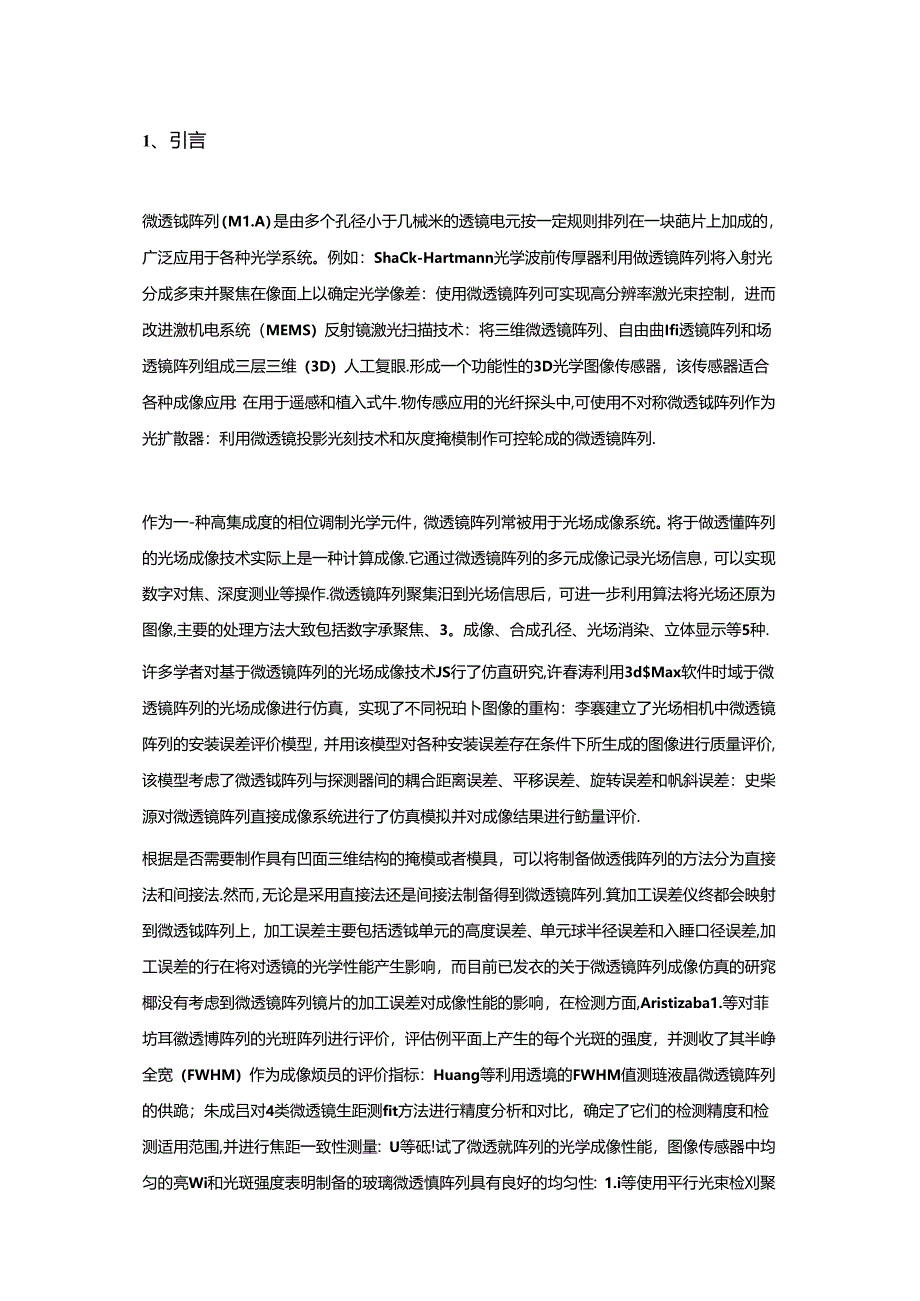

1、1、引言微透钺阵列（M1.A）是由多个孔径小于几械米的透镜电元按一定规则排列在一块葩片上加成的，广泛应用于各种光学系统。例如：ShaCk-Hartmann光学波前传厚器利用做透镜阵列将入射光分成多束并聚焦在像面上以确定光学像差：使用微透镜阵列可实现高分辨率激光束控制，进而改进激机电系统（MEMS）反射镜激光扫描技术：将三维微透镜阵列、自由曲Ifi透镜阵列和场透镜阵列组成三层三维（3D）人工复眼.形成一个功能性的3D光学图像传感器，该传感器适合各种成像应用：在用于遥感和植入式牛.物传感应用的光纤探头中,可使用不对称微透钺阵列作为光扩散器：利用微透镜投影光刻技术和灰度掩模制作可控轮成的微透镜阵列.
2、作为一-种高集成度的相位调制光学元件，微透镜阵列常被用于光场成像系统。将于做透懂阵列的光场成像技术实际上是一种计算成像.它通过微透镜阵列的多元成像记录光场信息，可以实现数字对焦、深度测业等操作.微透镜阵列聚集汨到光场信思后，可进一步利用算法将光场还原为图像,主要的处理方法大致包括数字承聚焦、3。成像、合成孔径、光场消染、立体显示等5种.许多学者对基于微透镜阵列的光场成像技术JS行了仿直研究,许春涛利用3d$Max软件时域于微透镜阵列的光场成像进行仿真，实现了不同祝珀卜图像的重构：李褰建立了光场相机中微透镜阵列的安装误差评价模型，并用该模型对各种安装误差存在条件下所生成的图像进行质量评价,该模型
3、考虑了微透钺阵列与探测器间的耦合距离误差、平移误差、旋转误差和帆斜误差：史柴源对微透镜阵列直接成像系统进行了仿真模拟并对成像结果进行鲂量评价.根据是否需要制作具有凹面三维结构的掩模或者模具，可以将制备做透俄阵列的方法分为直接法和间接法.然而，无论是采用直接法还是间接法制备得到微透镜阵列.箕加工误差仪终都会映射到微透钺阵列上，加工误差主要包括透钺单元的高度误差、单元球半径误差和入睡口径误差,加工误差的行在将对透镜的光学性能产生影响，而目前已发衣的关于微透镜阵列成像仿真的研窕椰没有考虑到微透镜阵列镜片的加工误差对成像性能的影响，在检测方面,Aristizaba1.等对菲坊耳徽透博阵列的光班阵列进行

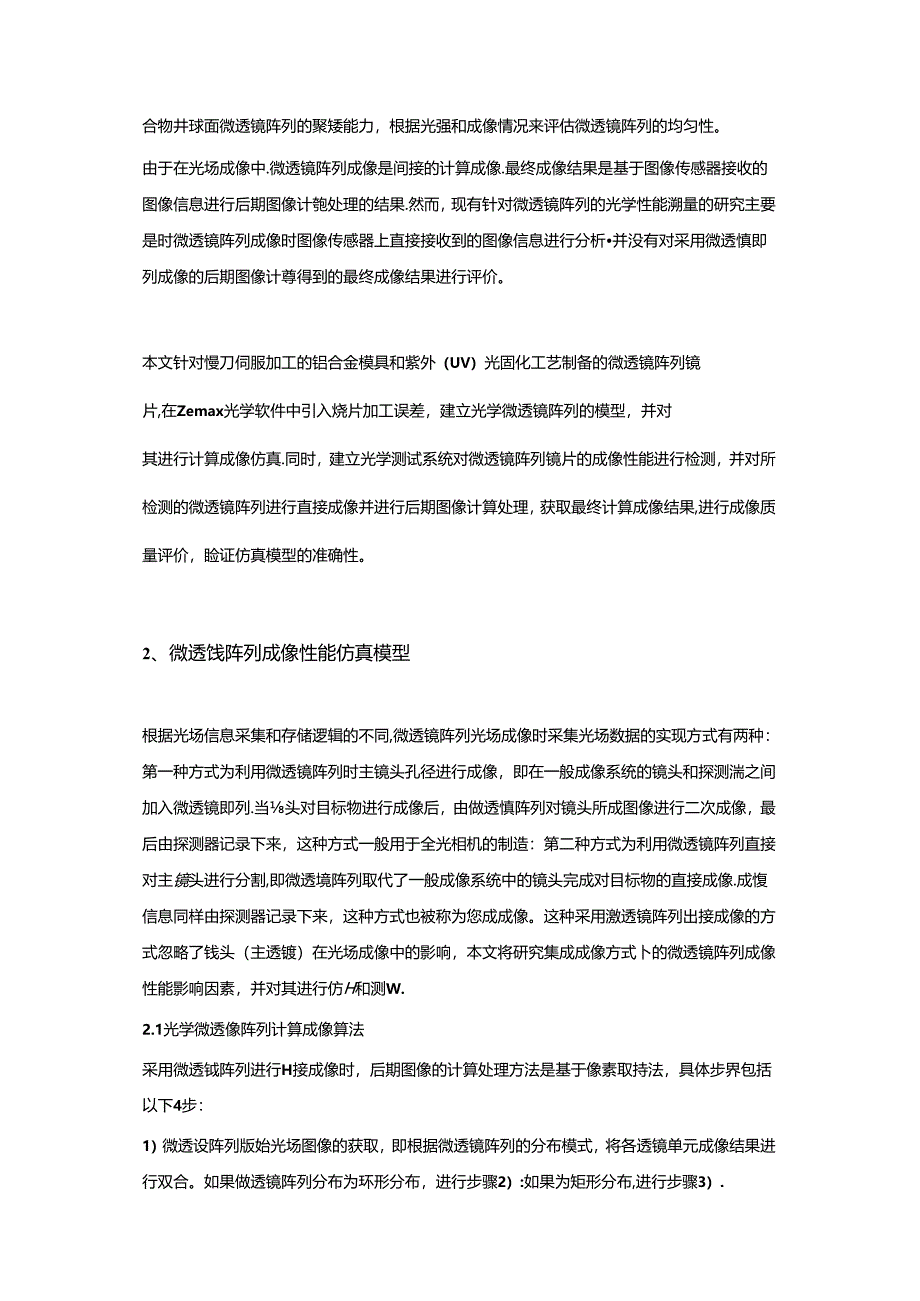

4、评价，评估例平面上产生的每个光斑的强度，并测收了其半峥全宽（FWHM）作为成像烦员的评价指标：Huang等利用透境的FWHM值测琏液晶微透镜阵列的供跪；朱成吕对4类微透镜生距测fit方法进行精度分析和对比，确定了它们的检测精度和检测适用范围,并进行焦距一致性测量：U等砥!试了微透就阵列的光学成像性能，图像传感器中均匀的亮Wi和光斑强度表明制备的玻璃微透慎阵列具有良好的均匀性：1.i等使用平行光束检刈聚合物井球面微透镜阵列的聚矮能力，根据光强和成像情况来评估微透镜阵列的均匀性。由于在光场成像中.微透镜阵列成像是间接的计算成像.最终成像结果是基于图像传感器接收的图像信息进行后期图像计匏处理的结果.
5、然而，现有针对微透镜阵列的光学性能溯量的研究主要是时微透镜阵列成像时图像传感器上直接接收到的图像信息进行分析并没有对采用微透慎即列成像的后期图像计尊得到的最终成像结果进行评价。本文针对慢刀伺服加工的铝合金模具和紫外（UV）光固化工艺制备的微透镜阵列镜片,在Zemax光学软件中引入烧片加工误差，建立光学微透镜阵列的模型，并对其进行计算成像仿真.同时，建立光学测试系统对微透镜阵列镜片的成像性能进行检测，并对所检测的微透镜阵列进行直接成像并进行后期图像计算处理，获取最终计算成像结果,进行成像质量评价，睑证仿真模型的准确性。2、微透饯阵列成像性能仿真模型根据光场信息采集和存储逻辑的不同,微透镜阵列光场
6、成像时采集光场数据的实现方式有两种：第一种方式为利用微透镜阵列时主镜头孔径进行成像，即在一般成像系统的镜头和探测湍之间加入微透镜即列.当头对目标物进行成像后，由做透慎阵列对镜头所成图像进行二次成像，最后由探测器记录下来，这种方式一般用于全光相机的制造：第二种方式为利用微透镜阵列直接对主镜头进行分割,即微透境阵列取代了一般成像系统中的镜头完成对目标物的直接成像.成愎信息同样由探测器记录下来，这种方式也被称为您成成像。这种采用激透镜阵列出接成像的方式忽略了钱头（主透镀）在光场成像中的影响，本文将研究集成成像方式卜的微透镜阵列成像性能影响因素，并对其进行仿H和测W.2.1光学微透像阵列计算成像算法采

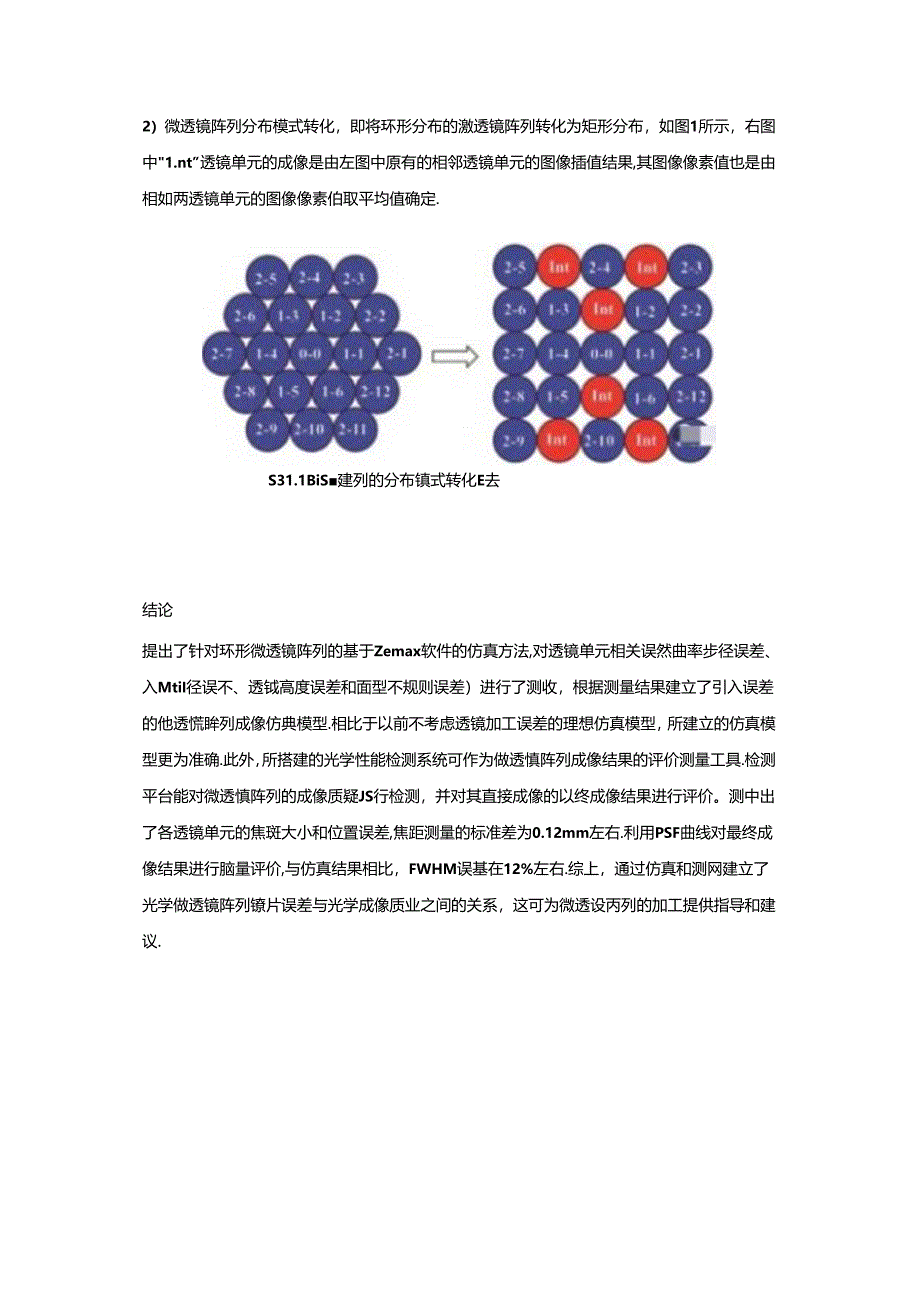

7、用微透钺阵列进行H接成像时，后期图像的计算处理方法是基于像素取持法，具体步界包括以下4步：1）微透设阵列版始光场图像的获取，即根据微透镜阵列的分布模式，将各透镜单元成像结果进行双合。如果做透镜阵列分布为环形分布，进行步骤2）:如果为矩形分布,进行步骤3）.2）微透镜阵列分布模式转化，即将环形分布的激透镜阵列转化为矩形分布，如图1所示，右图中1.nt”透镜单元的成像是由左图中原有的相邻透镜单元的图像插值结果,其图像像素值也是由相如两透镜单元的图像像素伯取平均值确定.S31.1BiS建列的分布镇式转化E去结论提出了针对环形微透镜阵列的基于Zemax软件的仿真方法,对透镜单元相关误然曲率步径误差、入
8、MtiI径误不、透钺高度误差和面型不规则误差）进行了测收，根据测量结果建立了引入误差的他透慌眸列成像仿典模型.相比于以前不考虑透镜加工误差的理想仿真模型，所建立的仿真模型更为准确.此外，所搭建的光学性能检测系统可作为做透慎阵列成像结果的评价测量工具.检测平台能对微透慎阵列的成像质疑JS行检测，并对其直接成像的以终成像结果进行评价。测中出了各透镜单元的焦斑大小和位置误差,焦距测量的标准差为0.12mm左右.利用PSF曲线对最终成像结果进行脑量评价,与仿真结果相比，FWHM误基在12%左右.综上，通过仿真和测网建立了光学做透镜阵列镣片误差与光学成像质业之间的关系，这可为微透设丙列的加工提供指导和建议.
