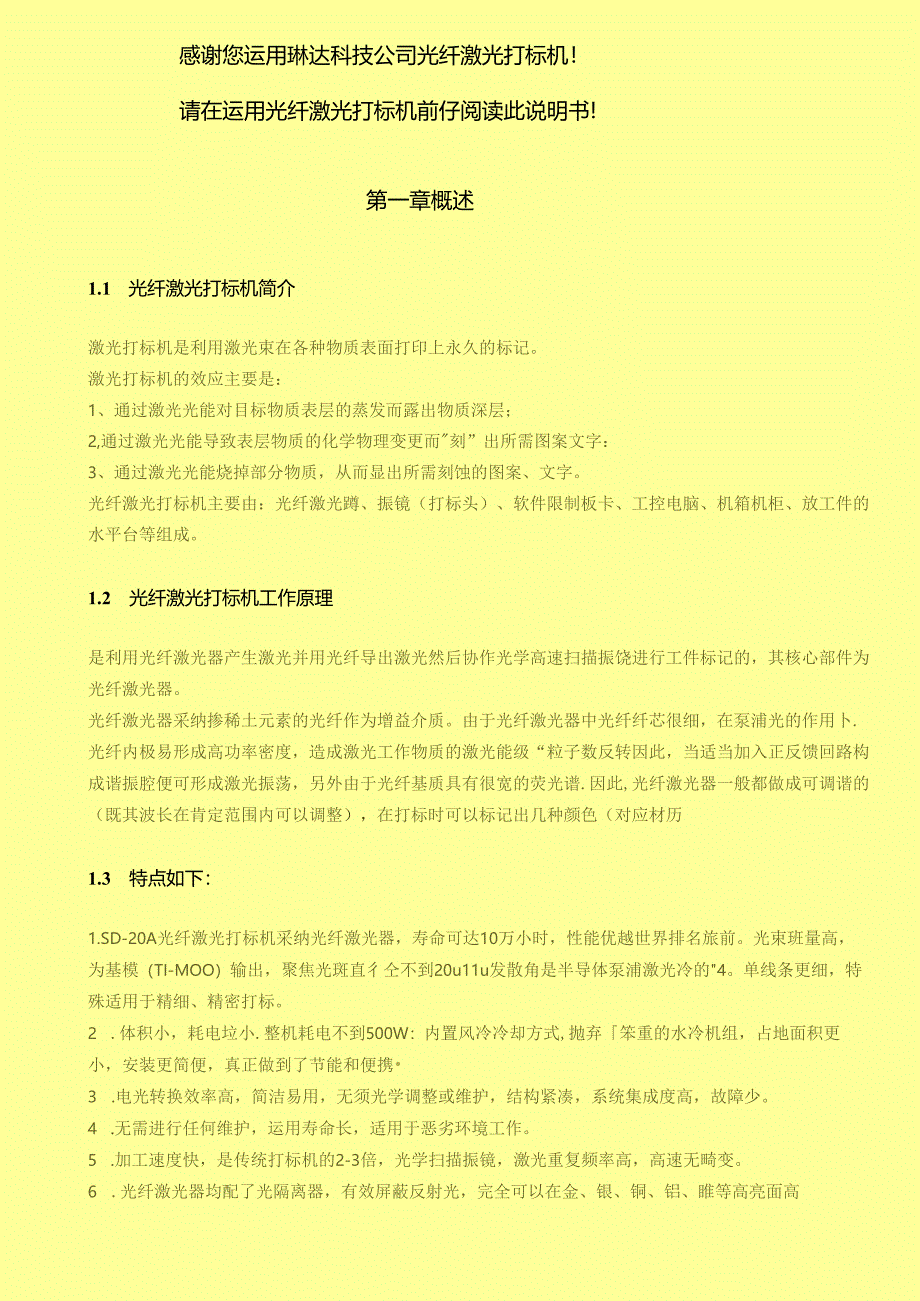

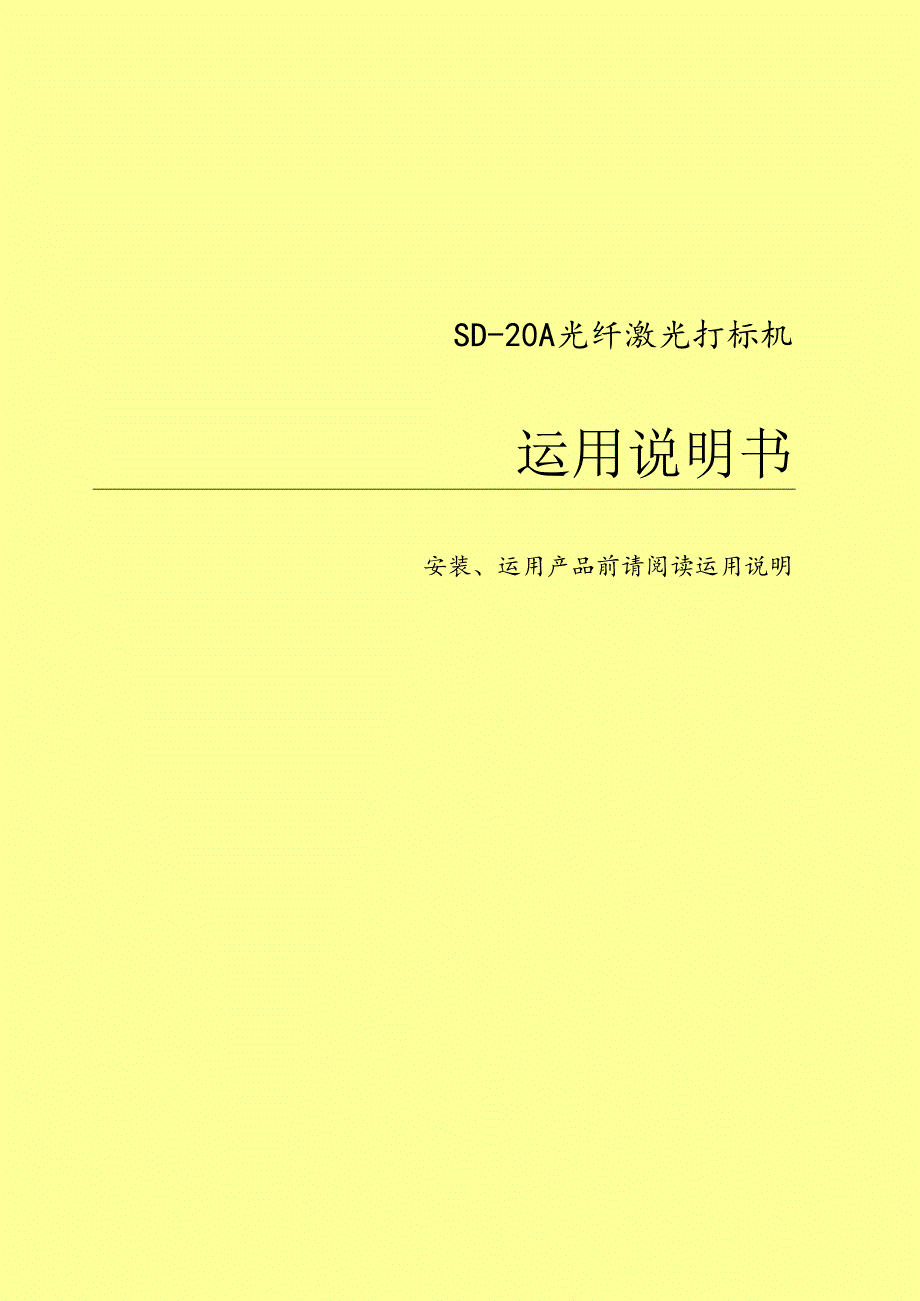

1、SD-20A光纤激光打标机运用说明书安装、运用产品前请阅读运用说明感谢您运用琳达科技公司光纤激光打标机！请在运用光纤激光打标机前仔阅读此说明书!第一章概述1.1 光纤激光打标机简介激光打标机是利用激光束在各种物质表面打印上永久的标记。激光打标机的效应主要是：1、通过激光光能对目标物质表层的蒸发而露出物质深层；2,通过激光光能导致表层物质的化学物理变更而刻”出所需图案文字：3、通过激光光能烧掉部分物质，从而显出所需刻蚀的图案、文字。光纤激光打标机主要由：光纤激光蹲、振镜（打标头）、软件限制板卡、工控电脑、机箱机柜、放工件的水平台等组成。1.2 光纤激光打标机工作原理是利用光纤激光器产生激光并用光
2、纤导出激光然后协作光学高速扫描振饶进行工件标记的，其核心部件为光纤激光器。光纤激光器采纳掺稀土元素的光纤作为增益介质。由于光纤激光器中光纤纤芯很细，在泵浦光的作用卜.光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转因此，当适当加入正反馈回路构成谐振腔便可形成激光振荡，另外由于光纤基质具有很宽的荧光谱.因此,光纤激光器一般都做成可调谐的（既其波长在肯定范围内可以调整），在打标时可以标记出几种颜色（对应材历1.3 特点如下：1.SD-20A光纤激光打标机采纳光纤激光器，寿命可达10万小时，性能优越世界排名旅前。光束班量高，为基模（TI-MOO）输出，聚焦光斑直彳仝不到20u11u发
3、散角是半导体泵浦激光冷的4。单线条更细，特殊适用于精细、精密打标。2 .体积小，耗电垃小.整机耗电不到500W：内置风冷冷却方式,抛弃笨重的水冷机组，占地面积更小，安装更简便，真正做到了节能和便携3 .电光转换效率高，简洁易用，无须光学调整或维护，结构紧凑，系统集成度高，故障少。4 .无需进行任何维护，运用寿命长，适用于恶劣环境工作。5 .加工速度快，是传统打标机的2-3倍，光学扫描振镜，激光重复频率高，高速无畸变。6 .光纤激光器均配了光隔离器，有效屏蔽反射光，完全可以在金、银、铜、铝、睢等高亮面高反射材料上进行操作,不须要偏离场镜正中心,大大拓宽了应用领域。而I1.对于不同的金属.通过频率

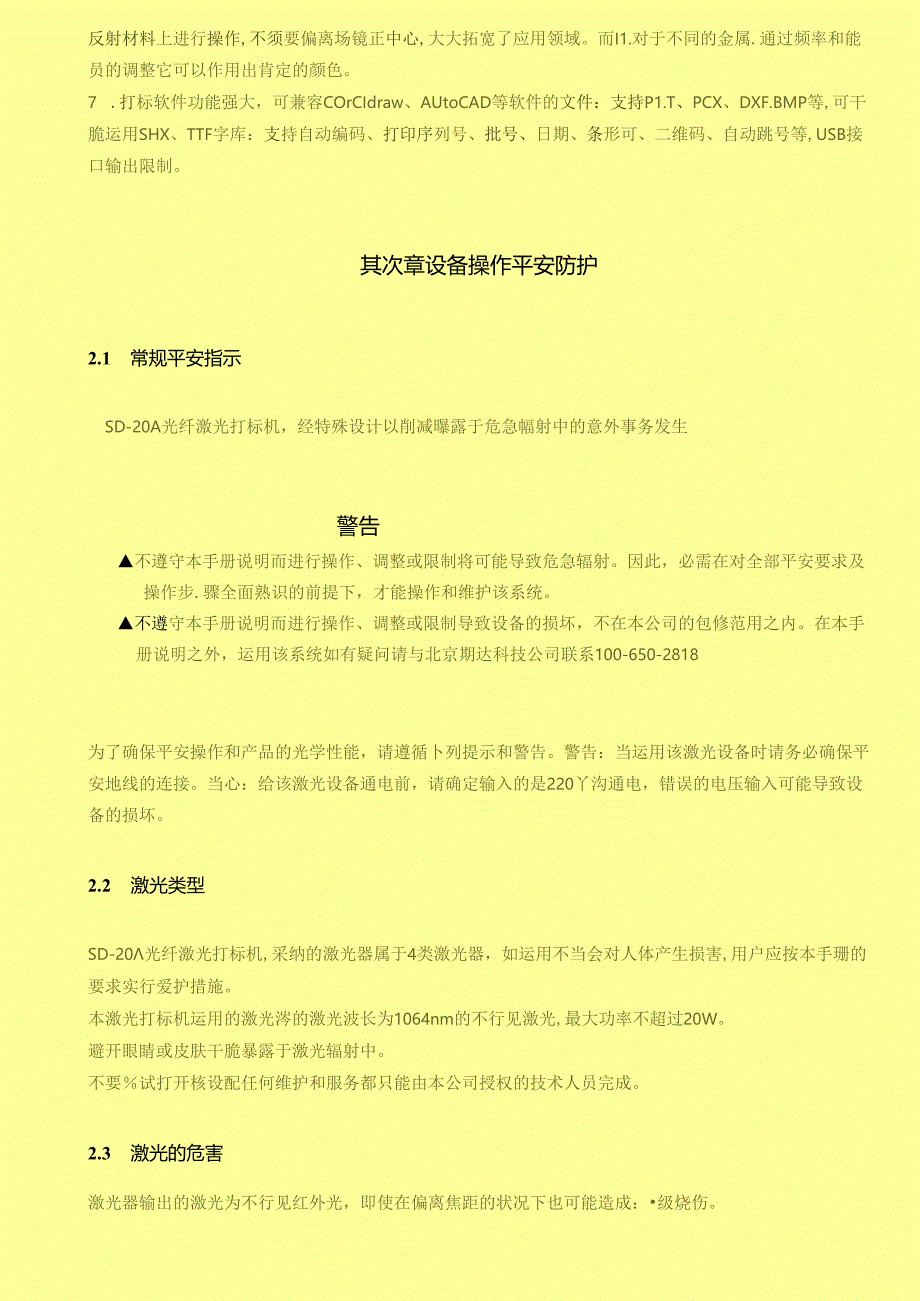

4、和能员的调整它可以作用出肯定的颜色。7 .打标软件功能强大，可兼容COrCIdraw、AUtoCAD等软件的文件：支持P1.T、PCX、DXF.BMP等,可干脆运用SHX、TTF字库：支持自动编码、打印序列号、批号、日期、条形可、二维码、自动跳号等,USB接口输出限制。其次章设备操作平安防护2.1 常规平安指示SD-20A光纤激光打标机，经特殊设计以削减曝露于危急幅射中的意外事务发生警告不遵守本手册说明而进行操作、调整或限制将可能导致危急辐射。因此，必需在对全部平安要求及操作步.骤全面熟识的前提下，才能操作和维护该系统。不遵守本手册说明而进行操作、调整或限制导致设备的损坏，不在本公司的包修范用
5、之内。在本手册说明之外，运用该系统如有疑问请与北京期达科技公司联系100-650-2818为了确保平安操作和产品的光学性能，请遵循卜列提示和警告。警告：当运用该激光设备时请务必确保平安地线的连接。当心：给该激光设备通电前，请确定输入的是220丫沟通电，错误的电压输入可能导致设备的损坏。2.2 激光类型SD-20光纤激光打标机,采纳的激光器属于4类激光器，如运用不当会对人体产生损害,用户应按本手珊的要求实行爱护措施。本激光打标机运用的激光涔的激光波长为1064nm的不行见激光,最大功率不超过20W。避开眼睛或皮肤干脆暴露于激光辐射中。不要试打开核设配任何维护和服务都只能由本公司授权的技术人员完成
6、。2.3 激光的危害激光器输出的激光为不行见红外光，即使在偏离焦距的状况下也可能造成：级烧伤。该设备输出的光束包含仃可见和不行见的辐射。对人眼仃害。禁止直视激光光束。2.4 爆炸及火患SD20A光纤激光打标机不适用于在易燃、易爆的场合运用。也不要在有挥发性溶剂如酒精、汽油等的场合中运用。2.5 电器平安SI-20A光纤激光打标机不要随意拆开，内有高压.易对人体造成损害。如发生故障,只有专业技术人员才能打开机器2.6 工作间标记及标签在SA20A光纤激光打标机的安装运用工作间的惹眼位置应醒目标明“当心激光”字样。第三章设备技术参数与适用环境3.设备技术弁效与适用环境光束质量M2:1.5（TEVO
7、O模）平均输出功率20w最大打标线速度1200011uns激光波长1064nm打标范困1IOmm1IOmm（可选配）激光重曳频率20KHz-80KHz功率调整范围5%-100%最小字符0.2mmX0.211m标刻深度0.01-1.Omm（视材质而定）重更精度0.OO1.nun最小线宽0.01311un整机耗电功率500u冷却系统风冷限制接口USB连续工作时间24h设备工作环境干净无灰生或灰生较少设备工作温度13C-28C工作环境湿度5%-75%无结露电源要求AC220V/50HZ/2A第四章激光器介绍4.1激光理论概述当某些材料受到激励，它的原子，或分子，在裔能级的分布多于低能级时，该材料就能
8、够以与能级差相应的频率使辐射放大。英文“1.aser”一激光是1.ightamp1.ificationbyDHimu1.atedofradiation受激辐射光放大的缩写激光器由封闭在泵浦腔中的工作介质和泵浦源构成。泵油源将工作介质从能量基态“泵浦”到激发态。假如在两激发能级间实现“粒子数反转”则可产生受激辐射（即光子），通过在光学谐振腔中谐振，来回反射，得到放大，其中一部分放大J的电磁辐射输出，形成激光。激光与其他光源相比，具有单色性好、相干性好、方向性好和亮度高等特点.1单色性好。一般光源发出的光均包含较宽的波长范围，即谱线宽度宽，如太阳光就包含全部可见光波长，而激光为单波长,谱线宽度极窄
9、,通常在数百纳米至几微米，与般光源相比，谱线宽度窄了几个教员级。2相干性好.激光束叠加在一起，其幅度是稔定的，在相当长时间内，可保持光波前后的相位关系不变，这是任何其他的光源所达不到的。3方向性好。一般光源放射的光射向四方，光束发散度大，而激光发散角小，一般为几个造弧度。4亮度高。激光束能通过一个光学系统（如透镜）聚焦到个很小面积上，具有很高的亮度。4.2激光器简介激光器的工作介质可以是气体、液体或固体。大多数气体激光器的工作介质由原子、分子或两者的混合组成。固体激光器的工作介质由原子或掺杂在某些晶体中的离子组成。而液体激光器的工作介质由溶解在液体中的大分子量的分子组成。在特定的泵浦条件卜.，
10、全部这些工作介质都可以实现“粒子数反转”并产生某一波长的激光输出。SI20A光纤激光打标机采纳当今世界上最先进的脉冲光纤激光器。光纤激光器是在光纤放大器的基础上而发展起来的.光纤放大器是利用f掺杂稀土元素的光纤.再加上一个恰当的反馈机制便形成J光纤激光器.掺杂稀土元素的光纤就充当了光纤激光器的增益介质。在光纤激光器中有一根特别细光纤纤芯，由于外泵浦光的作用，在光纤内便很简洁形成高功率密度，从而引起激光工作物质能级的粒子数反转。采纳光纤光栅作为光纤激光器的谐振腔。用特殊工艺制成的树杈里包层光纤，多模泵浦光就从光纤岔口导入，对树杈型光纤内的一条细小的掺杂稀土元素（例如镒）的单模光纤纤芯泵浦。当泵浦
11、光每次横穿过单模光纤纤芯时,将稀土元素的原了泵浦到上能级，然后通过跃迁产生自发辐射光，通过在光纤内设置的光纤光栅的选频作用，特定波长的自发辐射光被振荡放大而最终产生激光输出。若在包以光纤材料中掺杂不同的稀土元素，例如掺杂钮、铁、错、镒等不同的稀土元素即会使得光纤激光器有多种不同的激光波长输出。利用包层、并行泵浦技术将多个激光二极管同时耦合至包层光纤上就可以获得较高功率的激光输出。其基本原理如图所示：第五章软件介绍及设置5.1 本软件具有以下主鬟功能： 自由设计所要加工的图形图案 支持Tn1.eTyPC字体，单线字体（JSF）,SHX字体，点阵字体（DMF）,一维条形码和二维条形码。 敏捷的变员
12、文本处理，加工过程中实时变更文字,可以干脆动态读写文本文件和Exce1.文件。 可以通过串口干脆读取文本数据。 可以通过网口干脆读取文本数据。 还有自动分割文本功能，可以适应困难的加工状况。 强大的节点编辑功能和图形编辑功能，可进行曲线焊接，裁剪和求交运算 支持多达256支箔（图层），可以为不同对象设附不同的加工参数 容常用图像格式（bmpjpg,gif,tga,png,tif） 兼容常用的矢量图形（ai.dxf.dst.p1.t等） 常用的图像处理功能（灰度转换，黑白图转换，网点处理等）,可以进行256级灰度图片加工 强大的填充功能，支持环形填充 多种限制对象，用户可以自由限制系统与外部设备
13、交互 干脆支持SP1.的G3版光纤激光器和最新IPG-Y1.P光纤激光器 支持动态聚焦（3轴加工系统） 开放的多语言支持功能，可以轻松支持世界各国语言5.2 界面说明启动界面起先运行程序时，显示启勖界面（图1/），程序在后台进行初始化操作。F.北京珊达激光打标拈蓑件服务咨询电话：400-650-2图I-I软件H动界面主界面（图1-2）二具栏5.3分数调整(图1-3)xnt)MMtQ*S1*8oo,图1-2EZCad2主界面r*a令工具在态栏jwBsasS便mzt-W/_?!_/1.屈函娟WKiMf)-I3.FW#.wrwmMEMhI3_.JDemoVCfsIonontyIoreva1.uati
