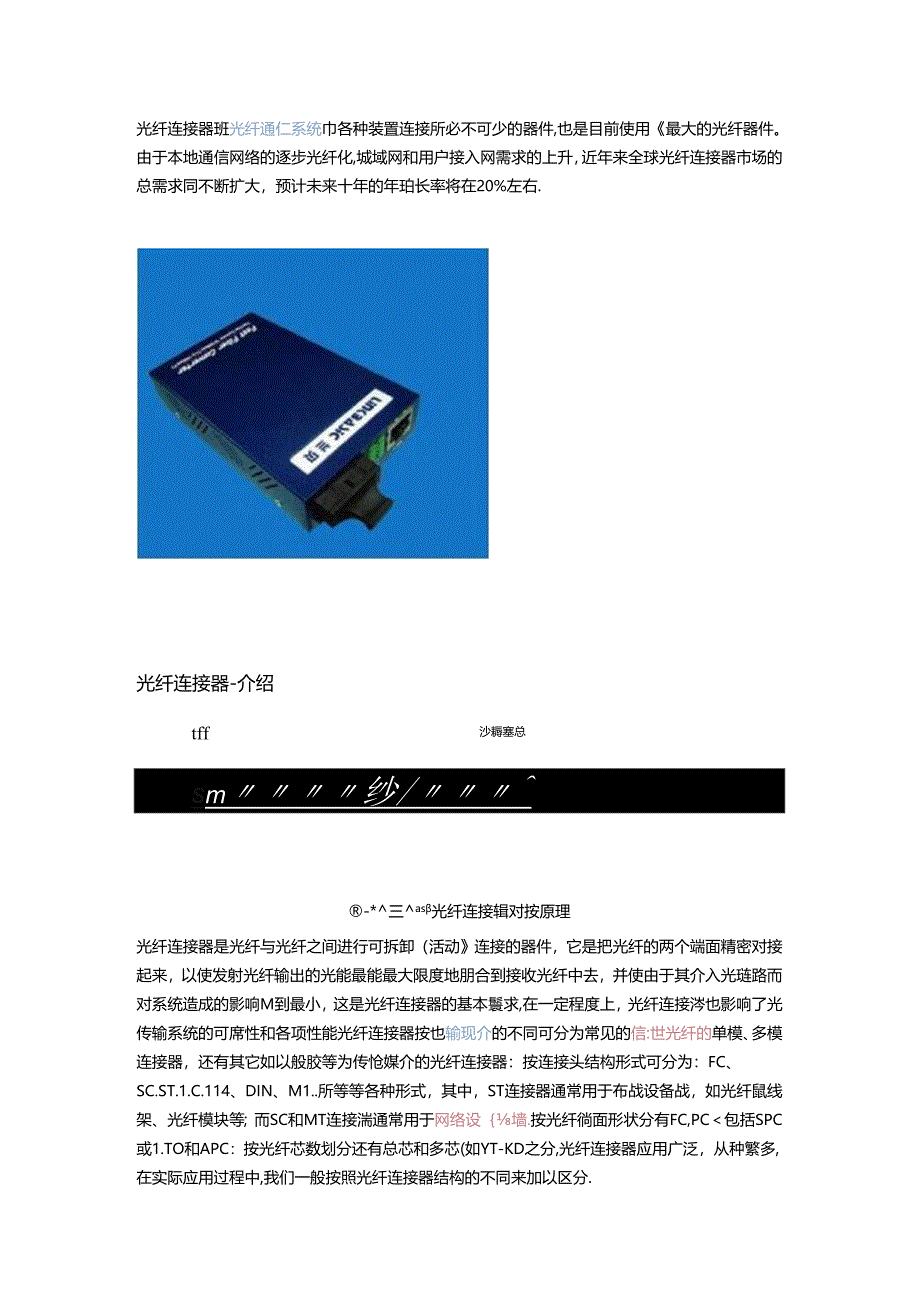

1、光纤连接器班光纤通仁系统巾各种装置连接所必不可少的器件,也是目前使用最大的光纤器件。由于本地通信网络的逐步光纤化,城域网和用户接入网需求的上升，近年来全球光纤连接器市场的总需求同不断扩大，预计未来十年的年珀长率将在20%左右.光纤连接器-介绍tff沙耨塞总Sm纱/-*三as光纤连接辑对按原理光纤连接器是光纤与光纤之间进行可拆卸（活动连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能最能最大限度地朋合到接收光纤中去，并使由于其介入光琏路而对系统造成的影响M到最小，这是光纤连接器的基本鬟求,在一定程度上，光纤连接涔也影响了光传输系统的可席性和各项性能光纤连接器按也输现介的不同可分

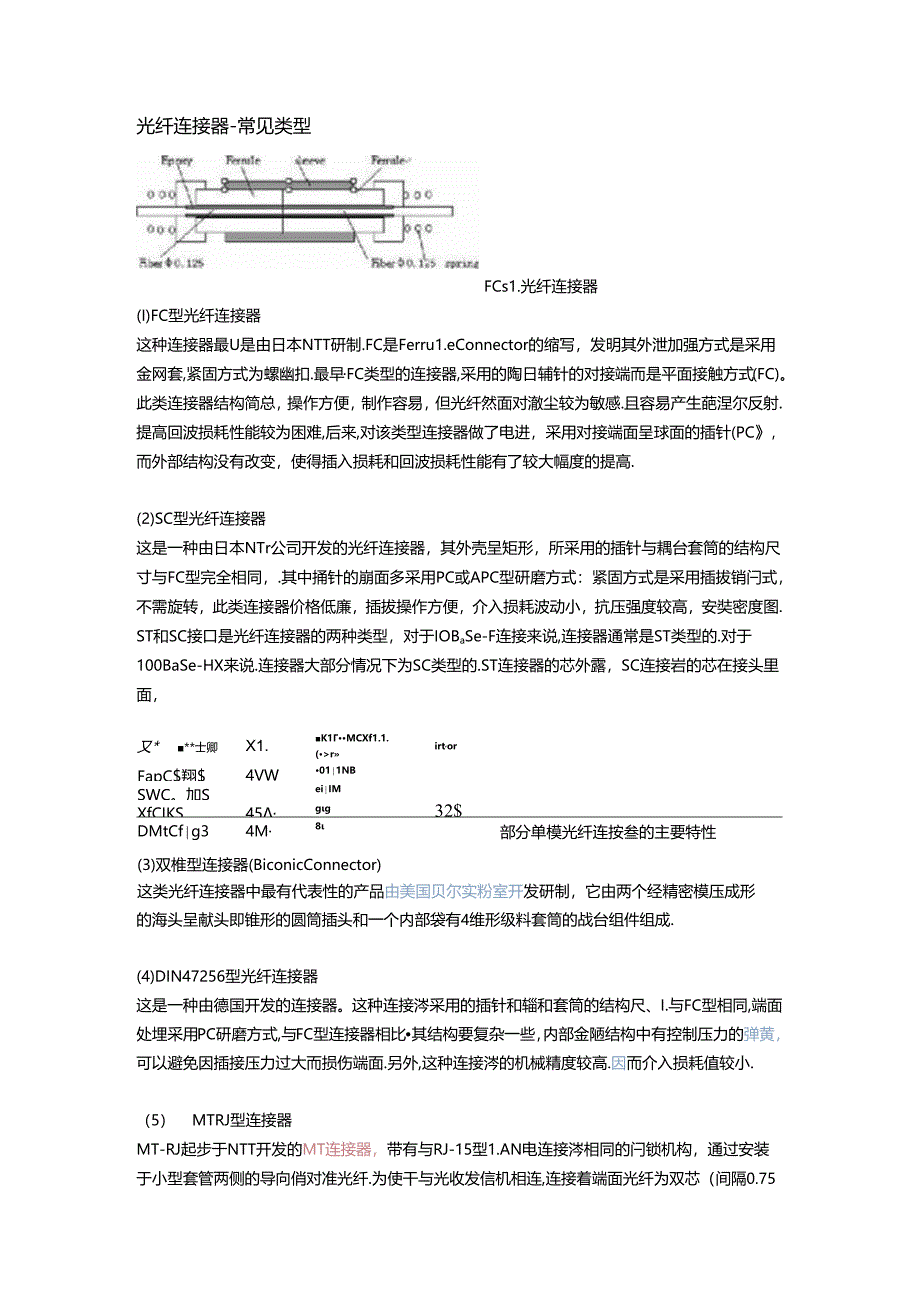

2、为常见的信:世光纤的单模、多模连接器，还有其它如以般胶等为传怆媒介的光纤连接器：按连接头结构形式可分为：FC、SC.ST.1.C.114、DIN、M1.所等等各种形式，其中，ST连接器通常用于布战设备战，如光纤鼠线架、光纤模块等；而SC和MT连接湍通常用于网络设墙.按光纤徜面形状分有FC,PC包括SPC或1.TO和APC：按光纤芯数划分还有总芯和多芯(如YT-KD之分,光纤连接器应用广泛，从种繁多,在实际应用过程中,我们一般按照光纤连接器结构的不同来加以区分.光纤连接器-常见类型FCs1.光纤连接器(I)FC型光纤连接器这种连接器最U是由日本NTT研制.FC是Ferru1.eConnector
3、的缩写，发明其外泄加强方式是采用金网套,紧固方式为螺幽扣.最早FC类型的连接器,采用的陶日辅针的对接端而是平面接触方式(FC)。此类连接器结构简总，操作方便，制作容易，但光纤然面对澈尘较为敏感.且容易产生葩涅尔反射.提高回波损耗性能较为困难,后来,对该类型连接器做了电进，采用对接端面呈球面的插针(PC，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高.(2)SC型光纤连接器这是一种由日本NTr公司开发的光纤连接器，其外壳呈矩形，所采用的插针与耦台套筒的结构尺寸与FC型完全相同，.其中捅针的崩面多采用PC或APC型研磨方式：紧固方式是采用插拔销闩式，不需旋转，此类连接器价格低廉，
4、插拔操作方便，介入损耗波动小，抗压强度较高，安奘密度图.ST和SC接口是光纤连接器的两种类型，对于IOBaSe-F连接来说,连接器通常是ST类型的.对于100BaSe-HX来说.连接器大部分情况下为SC类型的.ST连接器的芯外露，SC连接岩的芯在接头里面，又*士卿X1.K1MCXf1.1.(rirt,orFapC$翔$4VW011NBSWC。加SeiIMXfCIKS45gg32$DMtCfg34M8部分单模光纤连按叁的主要特性(3)双椎型连接器(BiconicConnector)这类光纤连接器中最有代表性的产品由美国贝尔实粉室开发研制，它由两个经精密模压成形的海头呈献头即锥形的圆筒插头和一个内
5、部袋有4维形级料套筒的战台组件组成.(4)DIN47256型光纤连接器这是一种由德国开发的连接器。这种连接涔采用的插针和辎和套筒的结构尺、I.与FC型相同,端面处埋采用PC研磨方式,与FC型连接器相比其结构要复杂一些，内部金陋结构中有控制压力的弹黄，可以避免因插接压力过大而损伤端面.另外,这种连接涔的机械精度较高.因而介入损耗值较小.（5） MTRJ型连接器MT-RJ起步于NTT开发的MT连接器，带有与RJ-15型1.AN电连接涔相同的闩锁机构，通过安装于小型套管两侧的导向俏对准光纤.为使干与光收发信机相连,连接着端面光纤为双芯（间隔0.75三n）排列设计，是主要用于数据传输的下,代高密度光纤

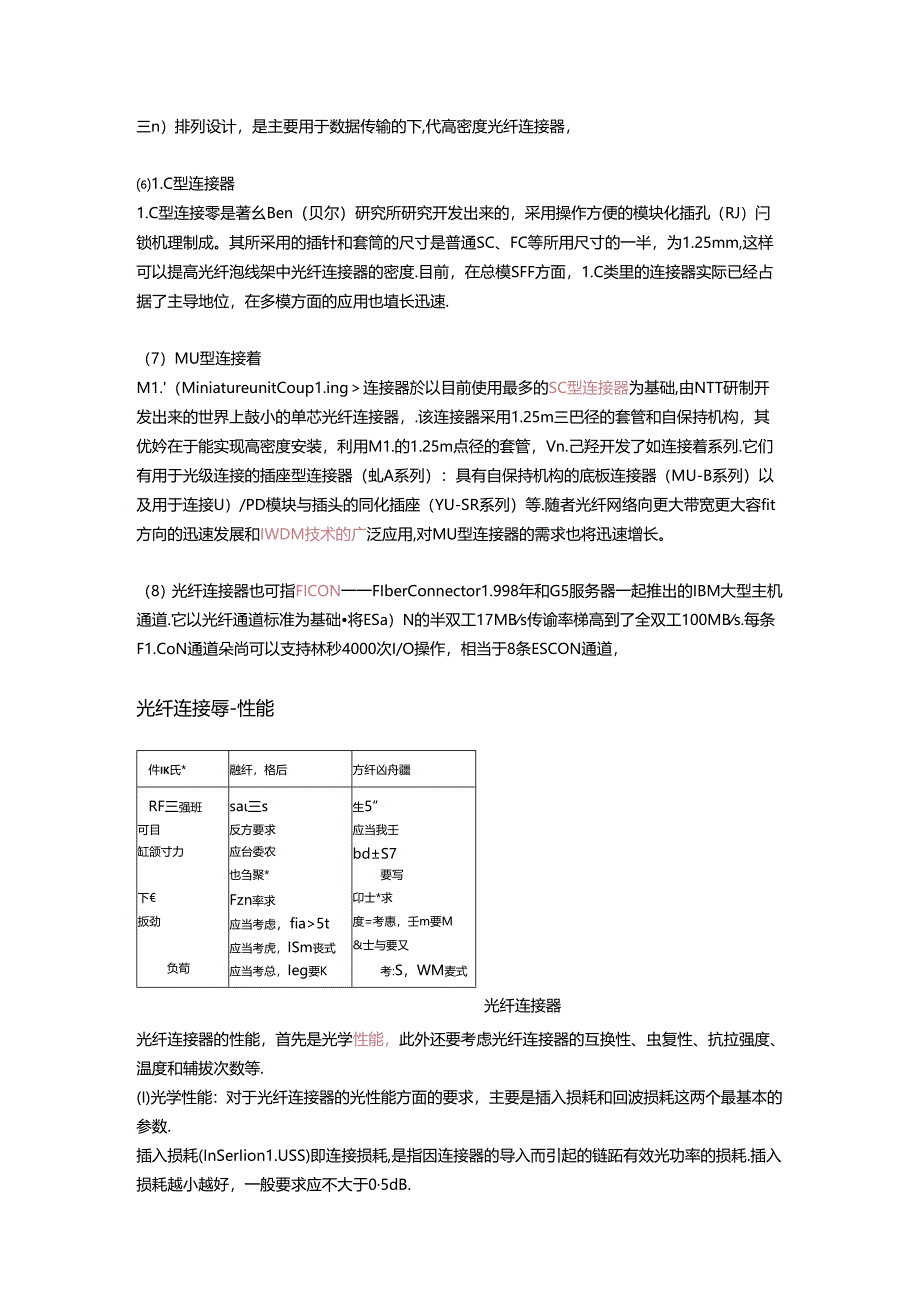

6、连接器，1.C型连接器1.C型连接零是著幺Ben（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm,这样可以提高光纤泡线架中光纤连接器的密度.目前，在总模SFF方面，1.C类里的连接器实际已经占据了主导地位，在多模方面的应用也埴长迅速.（7）MU型连接着M1.（MiniatureunitCoup1.ing连接器於以目前使用最多的SC型连接器为基础,由NTT研制开发出来的世界上鼓小的单芯光纤连接器，.该连接器采用1.25m三巴径的套管和自保持机构，其优妗在于能实现高密度安装，利用M1.的1.25m
7、点径的套管，Vn.己羟开发了如连接着系列.它们有用于光级连接的插座型连接器（虬A系列）：具有自保持机构的底板连接器（MU-B系列）以及用于连接U）/PD模块与插头的同化插座（YU-SR系列）等.随者光纤网络向更大带宽更大容fit方向的迅速发展和IWDM技术的广泛应用,对MU型连接器的需求也将迅速增长。（8）光纤连接器也可指FICON一一FIberConnector1.998年和G5服务器一起推出的IBM大型主机通道.它以光纤通道标准为基础将ESa）N的半双工17MBs传谕率梯高到了全双工100MBs.每条F1.CoN通道朵尚可以支持林秒4000次I/O操作，相当于8条ESCON通道，光纤连接辱
8、-性能件IK氏*融纤，格后方纤凶舟疆RF三强班sa三s生5”可目反方要求应当我壬缸颌寸力应台委农bdS7也刍聚*要写下Fzn率求卬士*求扳劲应当考虑，fia5t度=考惠，壬m要M应当考虎，ISm丧式&士与要又负荀应当考总，Ieg要K考:S，WM麦式光纤连接器光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、虫复性、抗拉强度、温度和辅拔次数等.(I)光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数.插入损耗(InSerIion1.USS)即连接损耗,是指因连接器的导入而引起的链跖有效光功率的损耗.插入损耗越小越好，一般要求应不大于05dB.回
9、波损耗(ReIUrn1.OSS,Reriec1.ion1.oss)是指连接涔对琏路光功率反射的抑制能力，其典组伯应不小于25dB.实际应刖的连接器，插针衣面羟过了专门的弛光处理，可以使I可波损耗更大，一般不低于45dB.R三i1S机校猊士家Eft立HJSSt上按Sf1.VfHMi苴E首M丝1SWVStw钳用4官，州，幺11遣k三T952JC它K它光纤连接器的性能(2)互.换性、重女性光纤连接零是通用的无源曙件,对于同一类型的光纤连接零.一般都可以任意组合使用、并可以或复多次使用，由此而导入的附加损耗般都在小于02dB的范围内.(3)抗拉强度对于做好的光纤连接器.一般要求其抗拉强度应不低于三.(
10、4)温强一般要求，光纤连接器必须在70M+70uC的温度卜能弊正常使用.(5)插拔次数目前使用的光纤连接那一般都可以插拔100O次以匕光纤通佶自从问世以来,给整个通信领域带来了一场幅命,它使高速率、大容小的辿伯成为可能。光纤通信由于具有损耗低、传输领带宽容埴人、体枳小、取敬轻、抗电械干扰、不易小音等优点而备受业内人I:的方睐发展非常迅速.光纤通信系统的传输容址从1980年到20年这20年间增加了近一万倍，传输速度在过去的10年中大约提高了100倍.目前,我国长途传怆网的光纤化比例己曲过80%.预计到2010午，全国光缆建设长度格再增加约105km.并且将有11个大城市铺设10G以上的大容圻光纤
11、通信网络光纤通信技术的现状光纤迪伯的发展依赖光纤通信技术的进步.”前，光纤通信技术已力r长足的发展.新技术也不断涌现,进而大陆段提高了通信能力，并不断扩大了光纤通信的应用葩恸.1 .一分复用技术波分更川WDMIWave1.engthDivisionMu1.tip1.exing）技术可以充分利用单模光纤低损耗区带来的巨大带甯资源，根据班信道光波的频率（或波长）不可，将光纤的低损耗窗口划分成若干个信道,把光波作为信号的载波,在发送端采用波分更用器（合波普）.将不同规定波长的信号光栽波合并起来送入-根光纤进行传输在接收然，再由波分发用器（分波涔）将这些不同波长承我不同佰号的光我波分开.由于不同波长的
12、光教波信号可以看作互相独立不考虑光纤非雄性时,从而在一根光纤中Ur实现多路光信号的女用传输.自从上个世纪末.波分复用技术出现以来,由于它能极大地提高光纤传输系统的传怆后仪,迅速知到了广泛的应用.1995年以来，为了解决超大容鬓、超高逑率和超长中维距国传输问即，密生波分笈用DWDM（DensWave1.engthDivisionMU1.UPIeXing）技术成为国际上的主要研究对型DWDM光纤通信系统极大地增加了制对光纤的传输容1也经济疗效地解决/通信网的瓶颈同跑.据统计,截止到2002年,商用的DWDM系统传输容锻已达400Gbit瓯以IoGbiVS为暴础的DWDM系统已逐渐成为核心网的”克，
13、DWDM系统除波长数和传册容/不断增加I外.光传输距法也从60Okm左右大幅度扩展到2000km以上，与此同时，随着波分发用技术从长途府向城域网扩展，机波分如HCWDMCoarseWave1.engthDivisionMu1.tip1.exing技术附运而生CCWDM的信道间隔般为20nm.通过降低对波氏的窗门要求而实现全波长范围内（126Onm-162Onm）的波分纪用,并大大降低光罂件的成本，可实现在OknV-80km内较高的性能价格比.因而受到运营商的欢迎.2 .光纤接入技术光纤接入网是信息高速公路的11最后一公里，实现信息传输的高速化满足大众的需求.不仅要有宽带的主干传输网络，用户接入
14、部分更出关键，光纤接入网站高速信息流进千家万户的关谊技术.在光纤宽带接入中，由于光纤到达位箔的不同,力FTTB、FTTC,FTTCab和FTTH等不同的应用，统称FTTxFTTH（光纤到户）足光纤宽带接入的最终方式，它提供全光的接入,因此，可以充分利用光纤的宽带特性，为用户提供所需要的不受限制的带宽，充分满足宽带接入的；求.我国从2003年起,在“863”项目的推动下,开始了FTTH的应用和推广工作.迄今已经在30多个城市建立了试验网和试商用网.包括居民用户、企业用户、网吧等多种应用类型，也包括运苕商主导、5主地网运营商主导、企业主导、房地产开发商主导和政府主导等多种模式.发展势头R好,不少城
