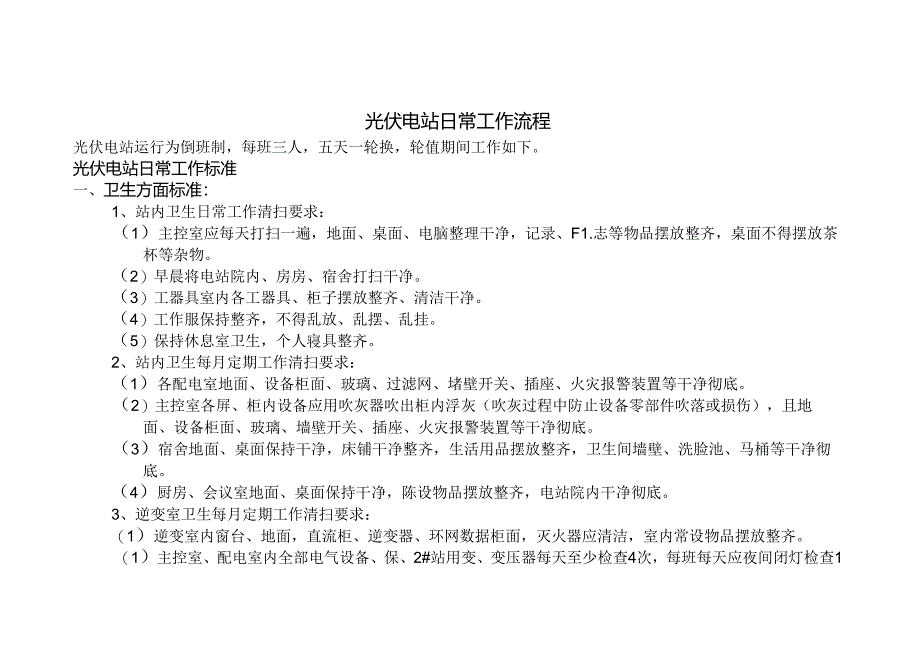

1、光伏电站日常工作流程光伏电站运行为倒班制，每班三人，五天一轮换，轮值期间工作如下。光伏电站日常工作标准一、卫生方面标准：1、站内卫生日常工作清扫要求：（1）主控室应每天打扫一遍，地面、桌面、电脑整理干净，记录、F1.志等物品摆放整齐，桌面不得摆放茶杯等杂物。（2）早晨将电站院内、房房、宿舍打扫干净。（3）工器具室内各工器具、柜子摆放整齐、清洁干净。（4）工作服保持整齐，不得乱放、乱摆、乱挂。（5）保持休息室卫生，个人寝具整齐。2、站内卫生每月定期工作清扫要求：（1）各配电室地面、设备柜面、玻璃、过滤网、堵壁开关、插座、火灾报警装置等干净彻底。（2）主控室各屏、柜内设备应用吹灰器吹出柜内浮灰（吹

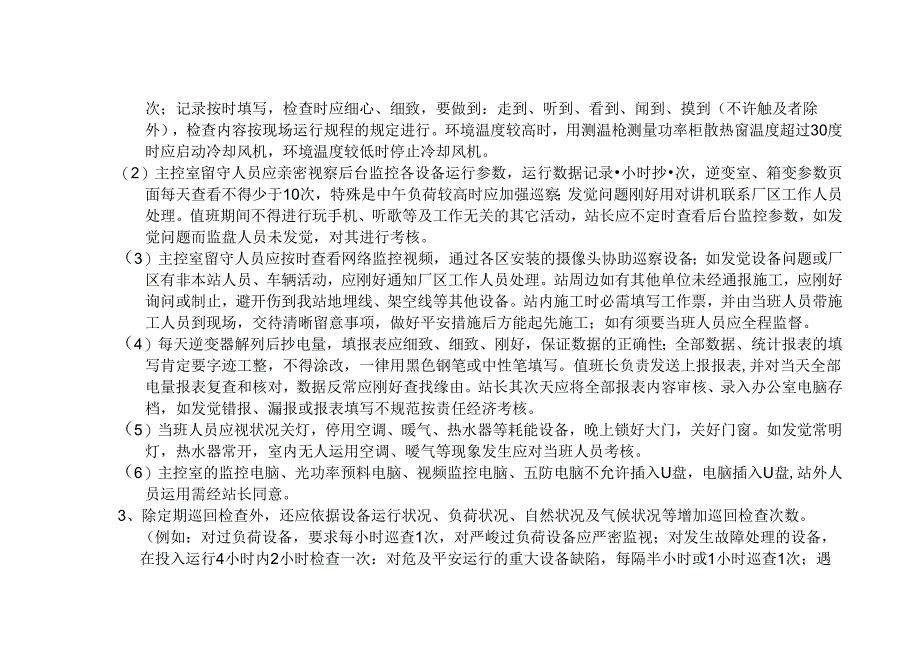

2、灰过程中防止设备零部件吹落或损伤），且地面、设备柜面、玻璃、墙壁开关、插座、火灾报警装置等干净彻底。（3）宿舍地面、桌面保持干净，床铺干净整齐，生活用品摆放整齐，卫生间墙壁、洗脸池、马桶等干净彻底。（4）厨房、会议室地面、桌面保持干净，陈设物品摆放整齐，电站院内干净彻底。3、逆变室卫生每月定期工作清扫要求：（1）逆变室内窗台、地面，直流柜、逆变器、环网数据柜面，灭火器应清洁，室内常设物品摆放整齐。（1）主控室、配电室内全部电气设备、保、2#站用变、变压器每天至少检查4次，每班每天应夜间闭灯检查1次；记录按时填写，检查时应细心、细致，要做到：走到、听到、看到、闻到、摸到（不许触及者除外），检查内
3、容按现场运行规程的规定进行。环境温度较高时，用测温枪测量功率柜散热窗温度超过30度时应启动冷却风机，环境温度较低时停止冷却风机。（2）主控室留守人员应亲密视察后台监控各设备运行参数，运行数据记录小时抄次，逆变室、箱变参数页面每天查看不得少于10次，特殊是中午负荷较高时应加强巡察；发觉问题刚好用对讲机联系厂区工作人员处理。值班期间不得进行玩手机、听歌等及工作无关的其它活动，站长应不定时查看后台监控参数，如发觉问题而监盘人员未发觉，对其进行考核。（3）主控室留守人员应按时查看网络监控视频，通过各区安装的摄像头协助巡察设备；如发觉设备问题或厂区有非本站人员、车辆活动，应刚好通知厂区工作人员处理。站周
4、边如有其他单位未经通报施工，应刚好询问或制止，避开伤到我站地埋线、架空线等其他设备。站内施工时必需填写工作票，并由当班人员带施工人员到现场，交待清晰留意事项，做好平安措施后方能起先施工；如有须要当班人员应全程监督。（4）每天逆变器解列后抄电量，填报表应细致、细致、刚好，保证数据的正确性；全部数据、统计报表的填写肯定要字迹工整，不得涂改，一律用黑色钢笔或中性笔填写。值班长负责发送上报报表,并对当天全部电量报表复查和核对，数据反常应刚好查找缘由。站长其次天应将全部报表内容审核、录入办公室电脑存档，如发觉错报、漏报或报表填写不规范按责任经济考核。（5）当班人员应视状况关灯，停用空调、暖气、热水器等耗

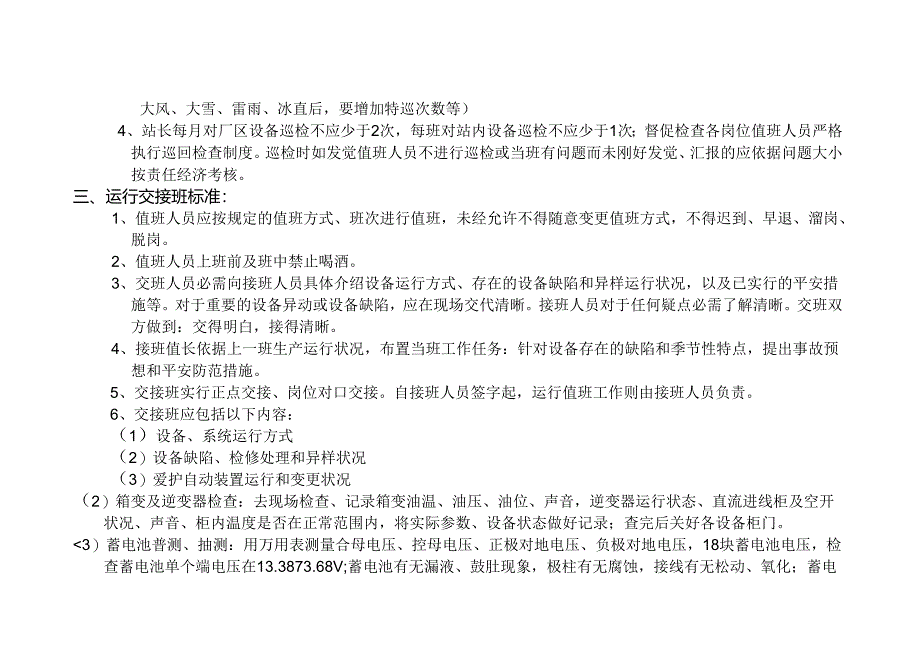

5、能设备，晚上锁好大门，关好门窗。如发觉常明灯，热水器常开，室内无人运用空调、暧气等现象发生应对当班人员考核。（6）主控室的监控电脑、光功率预料电脑、视频监控电脑、五防电脑不允许插入U盘，电脑插入U盘,站外人员运用需经站长同意。3、除定期巡回检查外，还应依据设备运行状况、负荷状况、自然状况及气候状况等增加巡回检查次数。（例如：对过负荷设备，要求每小时巡查1次，对严峻过负荷设备应严密监视；对发生故障处理的设备，在投入运行4小时内2小时检查一次：对危及平安运行的重大设备缺陷，每隔半小时或1小时巡查1次；遇大风、大雪、雷雨、冰直后，要增加特巡次数等）4、站长每月对厂区设备巡检不应少于2次，每班对站内设
6、备巡检不应少于1次；督促检查各岗位值班人员严格执行巡回检查制度。巡检时如发觉值班人员不进行巡检或当班有问题而未刚好发觉、汇报的应依据问题大小按责任经济考核。三、运行交接班标准：1、值班人员应按规定的值班方式、班次进行值班，未经允许不得随意变更值班方式，不得迟到、早退、溜岗、脱岗。2、值班人员上班前及班中禁止喝酒。3、交班人员必需向接班人员具体介绍设备运行方式、存在的设备缺陷和异样运行状况，以及已实行的平安措施等。对于重要的设备异动或设备缺陷，应在现场交代清晰。接班人员对于任何疑点必需了解清晰。交班双方做到：交得明白，接得清晰。4、接班值长依据上一班生产运行状况，布置当班工作任务：针对设备存在的
7、缺陷和季节性特点，提出事故预想和平安防范措施。5、交接班实行正点交接、岗位对口交接。自接班人员签字起，运行值班工作则由接班人员负责。6、交接班应包括以下内容：（1）设备、系统运行方式（2）设备缺陷、检修处理和异样状况（3）爱护自动装置运行和变更状况（2）箱变及逆变器检查：去现场检查、记录箱变油温、油压、油位、声音，逆变器运行状态、直流进线柜及空开状况、声音、柜内温度是否在正常范围内，将实际参数、设备状态做好记录；查完后关好各设备柜门。3）蓄电池普测、抽测：用万用表测量合母电压、控母电压、正极对地电压、负极对地电压，18块蓄电池电压，检查蓄电池单个端电压在13.3873.68V;蓄电池有无漏液、
8、鼓肚现象，极柱有无腐蚀，接线有无松动、氧化；蓄电池表面应清洁。测量时三人协作，两人用万用表测量，一人记录数据。（4）防火墙检查：查站内各配电室、厂区30个逆变室电缆沟内防火墙是否封堵严密，无松动，无洞孔。（5）避雷器动作及泄露电流检查记录：检查记录35、IO配电室各柜内所装避雷器计数器三相指示值、泄露电流值。（6）直流系统设备检查表：检查各充电模块浮充电压、电流调整是否适当，各运行指示灯亮是否正常；测量直流系统正、负极对地电压，蓄电池端电压并记录。（7）防小动物检查记录：检查站内各配电室、主控室、厂区各逆变室共40块防鼠挡板是否放置正确，有无弯曲变形现象。2、每季度定期工作包括：以下工作每三个
9、月进行一次，两班轮换做。（1）火灾报警系统检查：检查、记录站内各配电室、主控室、厂区各逆变室火灾报警器、烟感探头、声光报警器是否正常；检查全部灭火器是否泄压，如有泄压刚好更换。（2）直流系统切换工作：依据直流系统切换作业指导书；切换过程中发觉有松动端子刚好紧固，发觉缺陷刚好上报处理。防止误碰、误动自动装置；保证直流充电屏在1路沟通输入失电或出现其他状况时沟通电源自动切换为2路工作。（3）（）.4沟通系统定期切换工作：依据切换作业指导竹正确执行操作步骤并做好记录。发觉问题刚好上报，保证站用电在常用失电状况下能备自投。（4）电源定期切换工作：依据电源定期切换作业指导书步骤进行切换并做好记录。3、每
10、年定期工作：以下工作每年进行一次（依据实际状况适当增加）（1）逆变器、直流柜、环网数据柜检查、维护、清扫工作：利用晚上逆变器解列后不发电时间对逆变室全部设备系统的检查、吹灰除尘，保证。逆变器解列后，人留守主控室，两人戴好劳保用具，带齐清扫工具去逆变至，按逆变器操作手册规定步骤依次将逆变器断电，对讲机联系主控室留守人员遥分箱变低压断路器，查1#、2#箱变低压断路器确分。打开逆变空门窗，挪开防鼠板，打开1#逆变器直流、沟通侧前柜门，直流柜前柜门。用万用表测量1*直流柜、逆变器交、直流电压是否为OV,如有电压应待线路放电完毕或断开对应汇流箱直流开关,确认各线路无电压后方可进行下一步操作。一人拆卸1#
11、逆变器前部过滤网、防护网（最好用手持电钻，速度快），拆卜螺丝分类放入所备容器内，以免散乱丢失。人将拆下的过滤网拿出室外用吹灰器吹干净。一人吹完过滤网，另一人将前部防护网全部拆下，时间也许同步，此时一人用吹灰器依次吹干净】#直流柜、逆变器前部灰尘，吹灰时细致检查柜内一、二次接线有无松动、变色等异样现象，另一人拆卸1#逆变器后部柜门螺丝。逆变得后门拆下后一人将拆下的过滤网拿出室外用吹灰曙吹干净，人用合适扳手、螺丝刀将前部柜内设备一、二次线路压线螺丝、螺母拧紧，然后用吹灰器和吸尘器依次将1#直流柜、逆变器后部灰尘清理干净，同时细致检查后柜设备有无异样。将1#直流柜、逆变器后部清理干净后，同样用合适扳
12、手、螺丝刀将后部柜内设备一、二次线路压线螺丝、螺母拧紧，检查前、后柜内无遗留工具、杂物等，装好全部过滤网、防护网（所上螺丝不能少，如缺失应细致查看是否遗留柜内），检查所带工具是否齐全，最终关好柜门。2#直流柜、逆变瑞清扫工作按上述方法进行。步骤可自由调配，主要是两人协作时能合理运用工具,节约除尘时间。设备内部清扫工作结束后，将设备柜面、逆变室地面打扫干净，室内常设设施摆放整齐。对讲机联系主控室留守人员遥合箱变低压断路器，查1#、2#箱变低压断路器确合，按逆变器操作手册规定步骤依次将逆变器送电，自检时间过后逆变器转为待机状态，此时逆变器电源指示灯亮，运行指示灯、故障指示灯灭，环网数据柜中（规约转
13、换器）所对应1#直流柜、1#逆变器、2#直流柜、2#逆变器，箱变电源指示灯、运行指示灯应常绿闪耀。如有异样，查找缘由刚好处理，检查各状态指示正常后，关灯，锁好门窗，工作结束。后页附件1、2、3、4附件1电站日巡检工作标准序号巡察设备巡检内容巡检标准备注1直流系统直流柜馈线开关指示灯指示是否正确，状态是否正确，是否有损坏现象直流柜馈线开关指示灯指示正确，状态正确，无损坏现象直流柜测量表计显示是否正确，有无损坏现象直流柜测量表计显示正确，无损坏现象直流柜绝缘监察装置工作是否正常，有无故障报警直流柜绝缘监察装置工作正常，无故障报警指示灯、电压表显示是否正常，有无损坏指示灯、电压表显示正常无损坏充电器
14、风扇有无异音充电器风扇无异音设备标记是否齐全、正确设备标记齐全、正确2继保装置指示灯指示是否正常、亮度是否正常指示灯指示正常、亮度正常指示仪表指示是否正确指示仪表指示正确限制开关、压板位置是否正确限制开关、压板位置正确有无异样报警无异样报警3故障录波器屏内打印机色带及纸张是否足够屏内打印机色带及纸张足够有无异样报警无异样报警4测控装置有无异样报警无异样报警时钟显示是否正确时钟显示正确电源指示是否正常电源指示正常5电能量计量系统电能表显示是否正常，有无报警电能表显示正常，无报警核对电量报表，电量数据是否正确电量报表，电量数据正确，误差在规定范围之内6远动设备远动机运行是否正常，通信是否正常远动机
15、运行正常，通信正常7升压站户外端子箱柜内卫生是否清洁、有无杂物柜内卫生清洁、无杂物设备元件标示是否清晰，无损坏现象设备元件标示清晰，无损坏现象柜体密封是否良好，柜内有无凝露、进水现象柜体密封良好，柜内无凝露、进水现象8户外断路器设备本体有无悬挂物设备木体无悬挂物断路器本体内部有无异音断路器本体内部无异音引线有无放电现象引线无放电现象机构箱内部有无灰尘及杂物，密封是否良好机构箱内部无灰尘及杂物，密封良好9变压器储油柜外观是否完好储油柜外观完好法兰、管路有无渗漏法兰、管路无渗漏油位计、油位表是否完好，显示是否清晰，油位是否正常油位计、油位表完好，显示清晰，油位在厂家规定范围内瓦斯继电器外观是否完好，本体、法兰有无渗漏瓦斯继电器外观完好，本体、法兰无渗漏法兰、蝶阀有无渗漏法兰、蝶阀无渗漏吸湿器玻璃筒是否完好，硅胶有无变色，油碗内的密封油位是否正常吸湿器玻璃筒完好，硅胶无变色，油碗内
