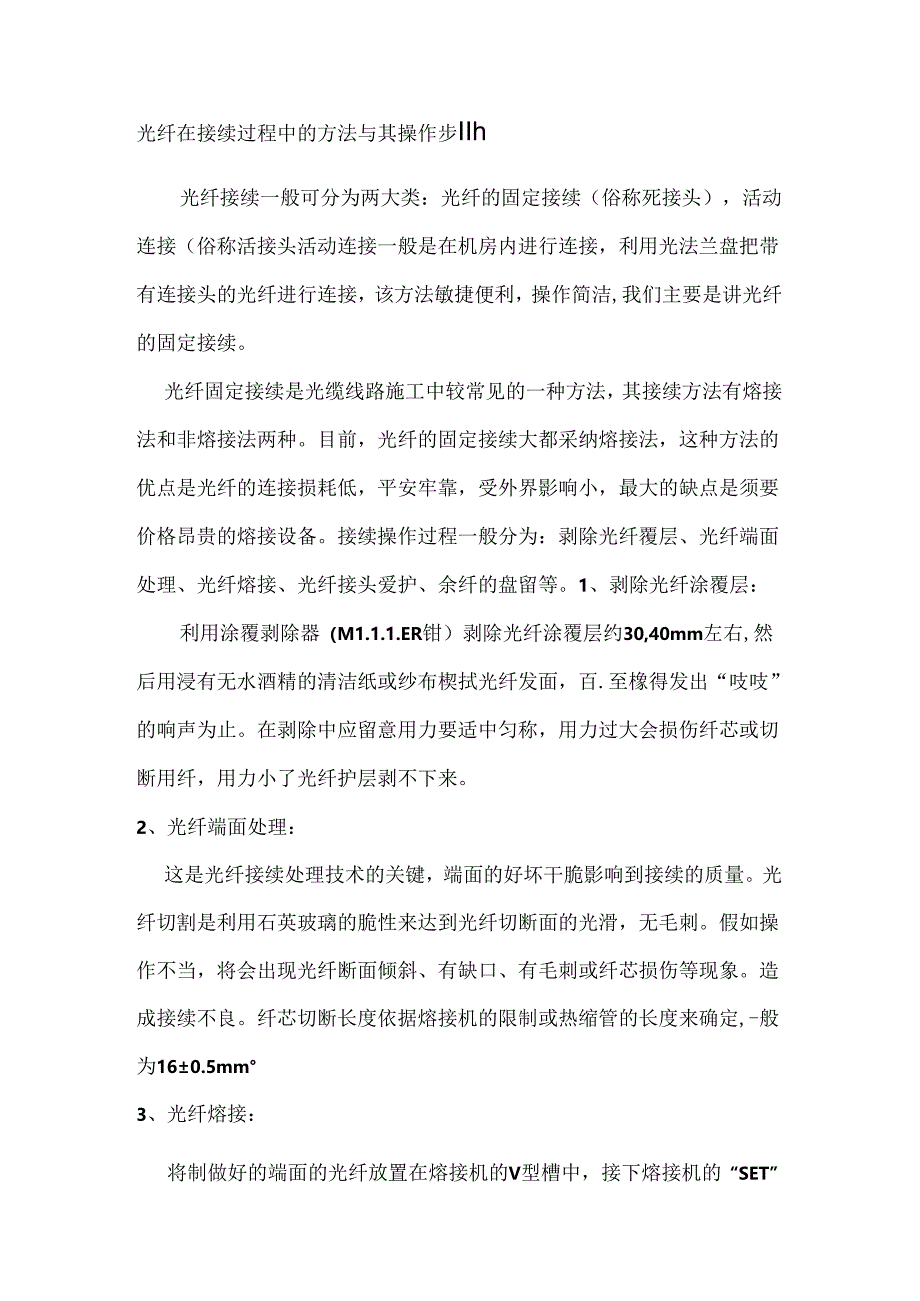

1、光纤在接续过程中的方法与其操作步IIh光纤接续一般可分为两大类：光纤的固定接续（俗称死接头），活动连接（俗称活接头活动连接一般是在机房内进行连接，利用光法兰盘把带有连接头的光纤进行连接，该方法敏捷便利，操作简洁,我们主要是讲光纤的固定接续。光纤固定接续是光缆线路施工中较常见的一种方法，其接续方法有熔接法和非熔接法两种。目前，光纤的固定接续大都采纳熔接法，这种方法的优点是光纤的连接损耗低，平安牢靠，受外界影响小，最大的缺点是须要价格昂贵的熔接设备。接续操作过程一般分为：剥除光纤覆层、光纤端面处理、光纤熔接、光纤接头爱护、余纤的盘留等。1、剥除光纤涂覆层：利用涂覆剥除器（M1.1.1.ER钳）剥除

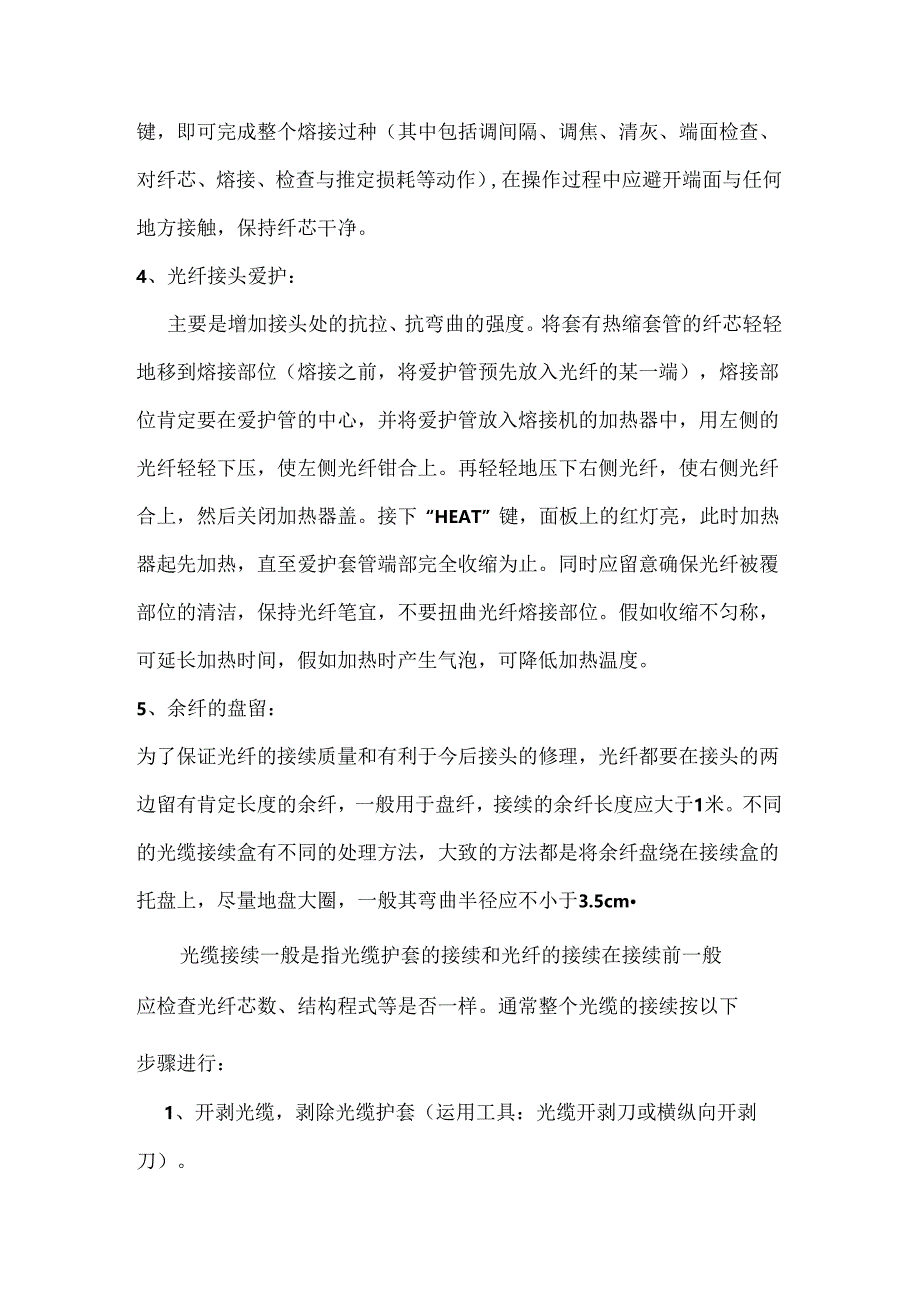

2、光纤涂覆层约30,40mm左右,然后用浸有无水酒精的清洁纸或纱布楔拭光纤发面，百.至橡得发出“吱吱”的响声为止。在剥除中应留意用力要适中匀称，用力过大会损伤纤芯或切断用纤，用力小了光纤护层剥不下来。2、光纤端面处理：这是光纤接续处理技术的关键，端面的好坏干脆影响到接续的质量。光纤切割是利用石英玻璃的脆性来达到光纤切断面的光滑，无毛刺。假如操作不当，将会出现光纤断面倾斜、有缺口、有毛刺或纤芯损伤等现象。造成接续不良。纤芯切断长度依据熔接机的限制或热缩管的长度来确定,-般为160.5mm3、光纤熔接：将制做好的端面的光纤放置在熔接机的V型槽中，接下熔接机的“SET”键，即可完成整个熔接过种（其中包
3、括调间隔、调焦、清灰、端面检查、对纤芯、熔接、检查与推定损耗等动作）,在操作过程中应避开端面与任何地方接触，保持纤芯干净。4、光纤接头爱护：主要是增加接头处的抗拉、抗弯曲的强度。将套有热缩套管的纤芯轻轻地移到熔接部位（熔接之前，将爱护管预先放入光纤的某一端），熔接部位肯定要在爱护管的中心，并将爱护管放入熔接机的加热器中，用左侧的光纤轻轻下压，使左侧光纤钳合上。再轻轻地压下右侧光纤，使右侧光纤合上，然后关闭加热器盖。接下“HEAT”键，面板上的红灯亮，此时加热器起先加热，直至爱护套管端部完全收缩为止。同时应留意确保光纤被覆部位的清洁，保持光纤笔宜，不要扭曲光纤熔接部位。假如收缩不匀称，可延长加热

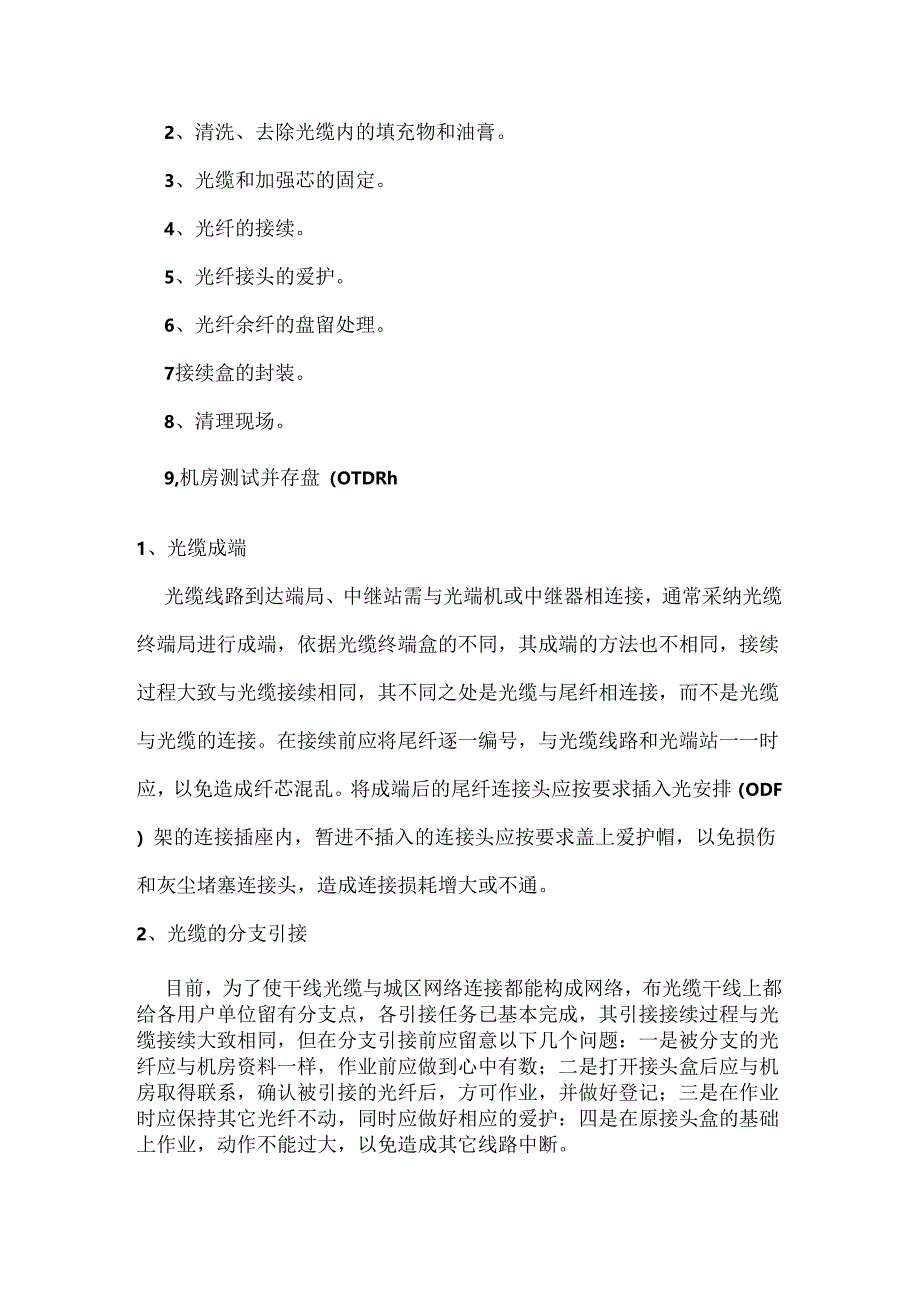

4、时间，假如加热时产生气泡，可降低加热温度。5、余纤的盘留：为了保证光纤的接续质量和有利于今后接头的修理，光纤都要在接头的两边留有肯定长度的余纤，一般用于盘纤，接续的余纤长度应大于1米。不同的光缆接续盒有不同的处理方法，大致的方法都是将余纤盘绕在接续盒的托盘上，尽量地盘大圈，一般其弯曲半径应不小于3.5cm光缆接续一般是指光缆护套的接续和光纤的接续在接续前一般应检查光纤芯数、结构程式等是否一样。通常整个光缆的接续按以下步骤进行：1、开剥光缆，剥除光缆护套（运用工具：光缆开剥刀或横纵向开剥刀）。2、清洗、去除光缆内的填充物和油膏。3、光缆和加强芯的固定。4、光纤的接续。5、光纤接头的爱护。6、光纤
5、余纤的盘留处理。7接续盒的封装。8、清理现场。9,机房测试并存盘（OTDRh1、光缆成端光缆线路到达端局、中继站需与光端机或中继器相连接，通常采纳光缆终端局进行成端，依据光缆终端盒的不同，其成端的方法也不相同，接续过程大致与光缆接续相同，其不同之处是光缆与尾纤相连接，而不是光缆与光缆的连接。在接续前应将尾纤逐一编号，与光缆线路和光端站一一时应，以免造成纤芯混乱。将成端后的尾纤连接头应按要求插入光安排（ODF）架的连接插座内，暂进不插入的连接头应按要求盖上爱护帽，以免损伤和灰尘堵塞连接头，造成连接损耗增大或不通。2、光缆的分支引接目前，为了使干线光缆与城区网络连接都能构成网络，布光缆干线上都给各
6、用户单位留有分支点，各引接任务已基本完成，其引接接续过程与光缆接续大致相同，但在分支引接前应留意以下几个问题：一是被分支的光纤应与机房资料一样，作业前应做到心中有数；二是打开接头盒后应与机房取得联系，确认被引接的光纤后，方可作业，并做好登记；三是在作业时应保持其它光纤不动，同时应做好相应的爱护：四是在原接头盒的基础上作业，动作不能过大，以免造成其它线路中断。光缆成端与分支引接I1、光缆成端光缆线路到达端局、中继站需与光端机或中继器相连接，通常采纳光缆终端局进行成端，依据光缆终端盒的不同，其成端的方法也不相同，接续过程大致与光缆接续相同，其不同之处是光缆与尾纤相连接，而不是光缆与光缆的连接。在接
7、续前应将尾纤逐一编号，与光缆线路和光端站一一对应，以免造成纤芯混乱。将成端后的尾纤连接头应按要求插入光安排（ODD架的连接插座内，暂进不插入的连接头应按要求盖上爱护帽，以免损伤和灰尘堵塞连接头，造成连接损耗增大或不通。2、光缆的分支引接目前，为了使干线光缆与城区网络连接都能构成网络，在光缆干线上都给各用户单位留有分支点，各引接任务已基木完成，其引接接续过程与光缆接续大致相同，但在分支引接前应留意以下几个问题：一是被分支的光纤应与机房资料一样，作业前应做到心中有数：二是打开接头盒后应与机房取得联系，确认被引接的光纤后，方可作业，并做好登记：三是在作业时应保持其它光纤不动，同时应做好相应的爱护；四
8、是在原接头盒的基础上作业，动作不能过大，以免造成其它线路中断。光缆接头盒：光缆接头盒应具备优良的机械性能，并具有防潮、防水性能。依据不同厂家生产，目前接头盒的种类较多，其内部结构基本不变。内部结构包括以下部分：1、支撑架：是内部构件的主体。2、光缆固定装置：用于光缆与底座固定和光缆加强元件固定。一是光缆加强芯在内部的固定；二是光缆与支撑架夹紧的固定；三是光缆与接头盒进出缆用热缩护套密封固定。3、光纤安放装置：能有依次地存放光纤接头和余留光纤，余留光纤的长度应不小于1米，余留光纤盘放的曲径不小于35mm。其中收容盘多可四层，容量较大，并能依据光缆接续的芯数调整收容盘。4、光纤接头爱护：把热缩后的爱护套管放在收容盘里的纤芯固定夹上也可采纳硅胶固定法。5、光缆与接头盒密封：对光缆与底座进缆处用砂布将接头盒和光缆的交接处进行打磨，用清洁剂把打磨处擦干净，贴上铝箔，再将热缩管放在接头盒的入缆处，用喷灯依据先中间后向两端缓慢加热，使整个热缩管完全收缩即可。
