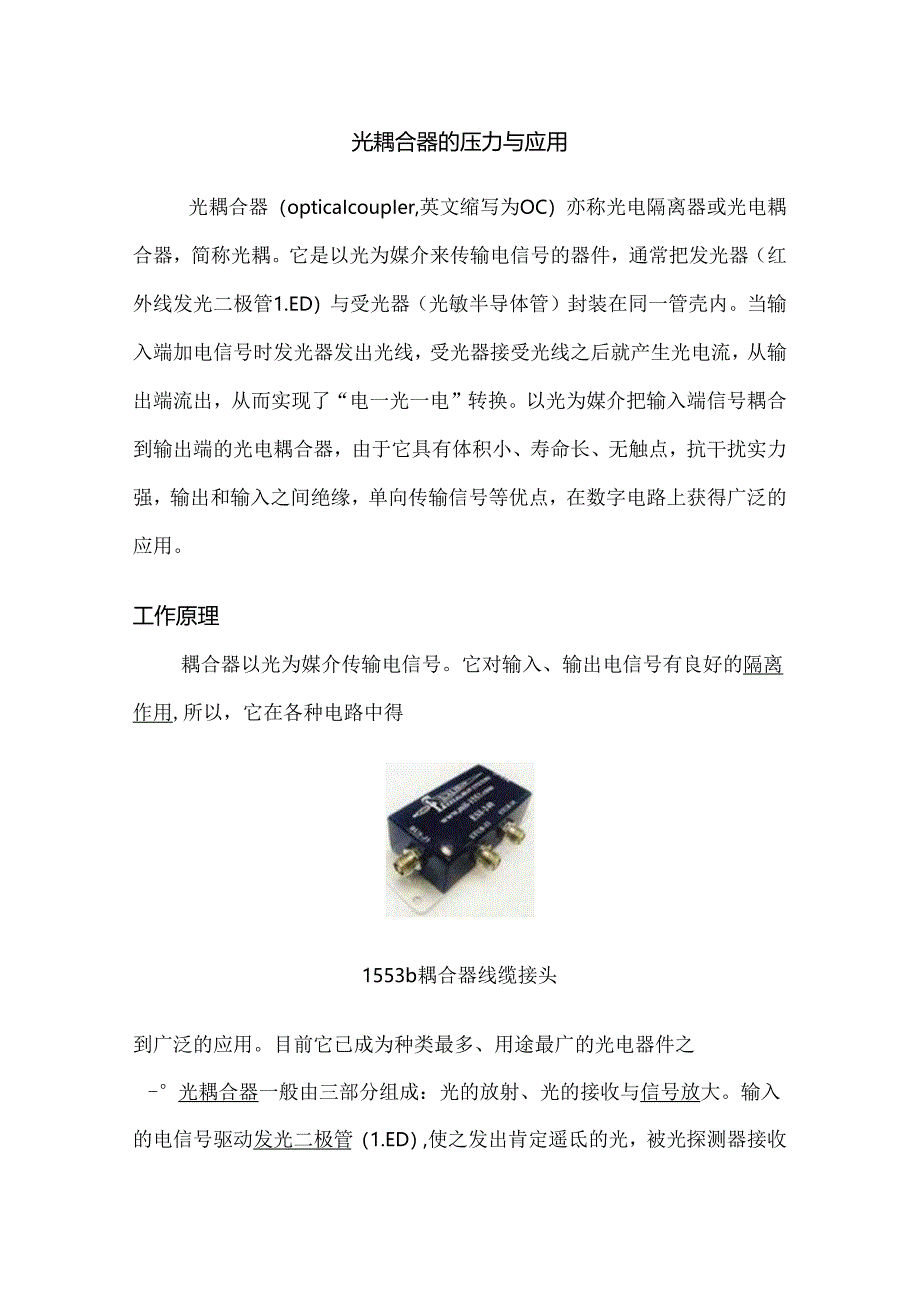

1、光耦合器的压力与应用光耦合器（opticaIcoupIer,英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管1.ED）与受光器（光敏半导体管）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电一光一电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰实力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。工作原理耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用,所以，它在各种电路中得

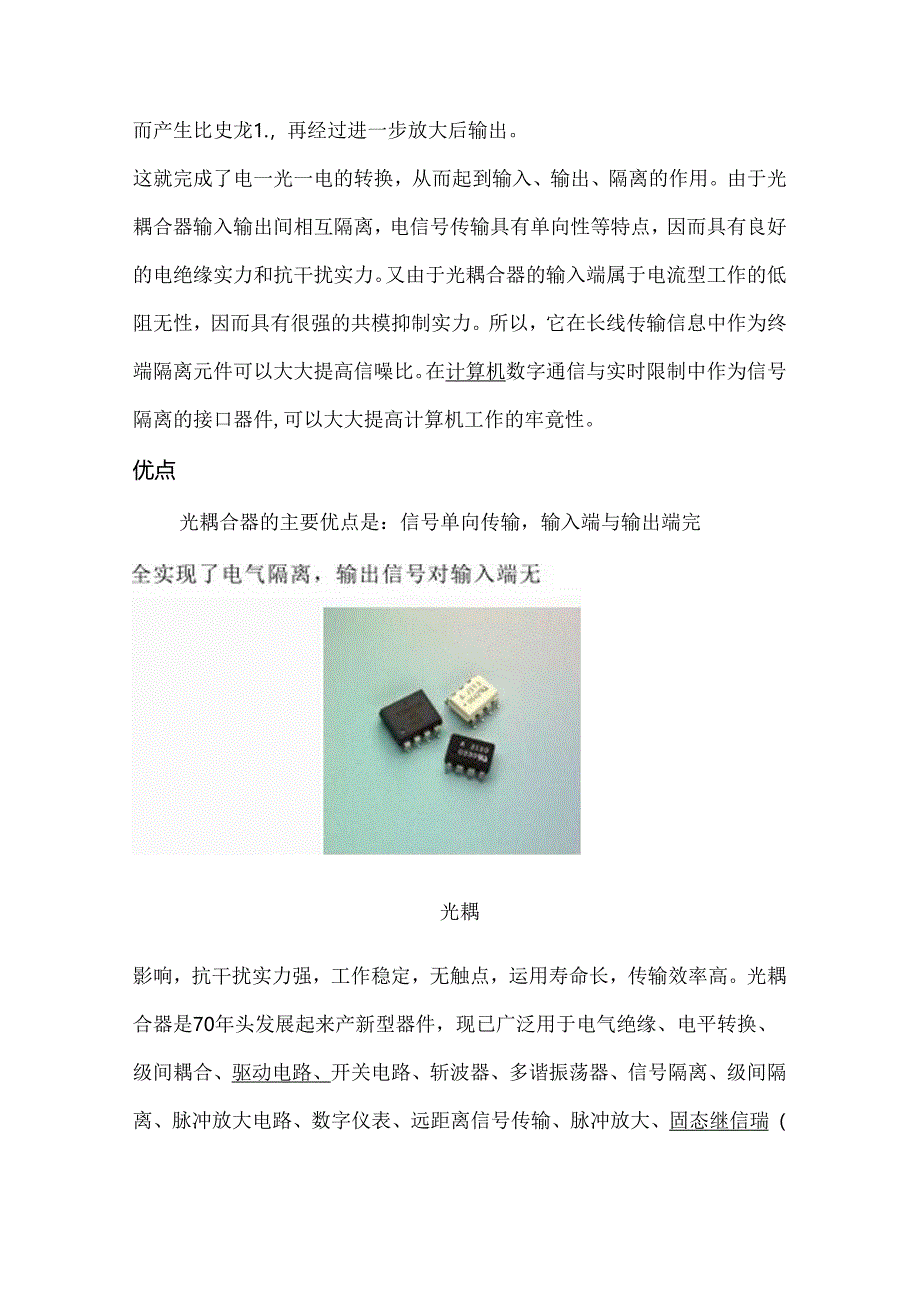

2、1553b耦合器线缆接头到广泛的应用。目前它已成为种类最多、用途最广的光电器件之-光耦合器一般由三部分组成：光的放射、光的接收与信号放大。输入的电信号驱动发光二极管（1.ED）,使之发出肯定遥氐的光，被光探测器接收而产生比史龙1.，再经过进一步放大后输出。这就完成了电一光一电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间相互隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘实力和抗干扰实力。又由于光耦合器的输入端属于电流型工作的低阻无性，因而具有很强的共模抑制实力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信与实时限制中作为信号隔离的接口器件

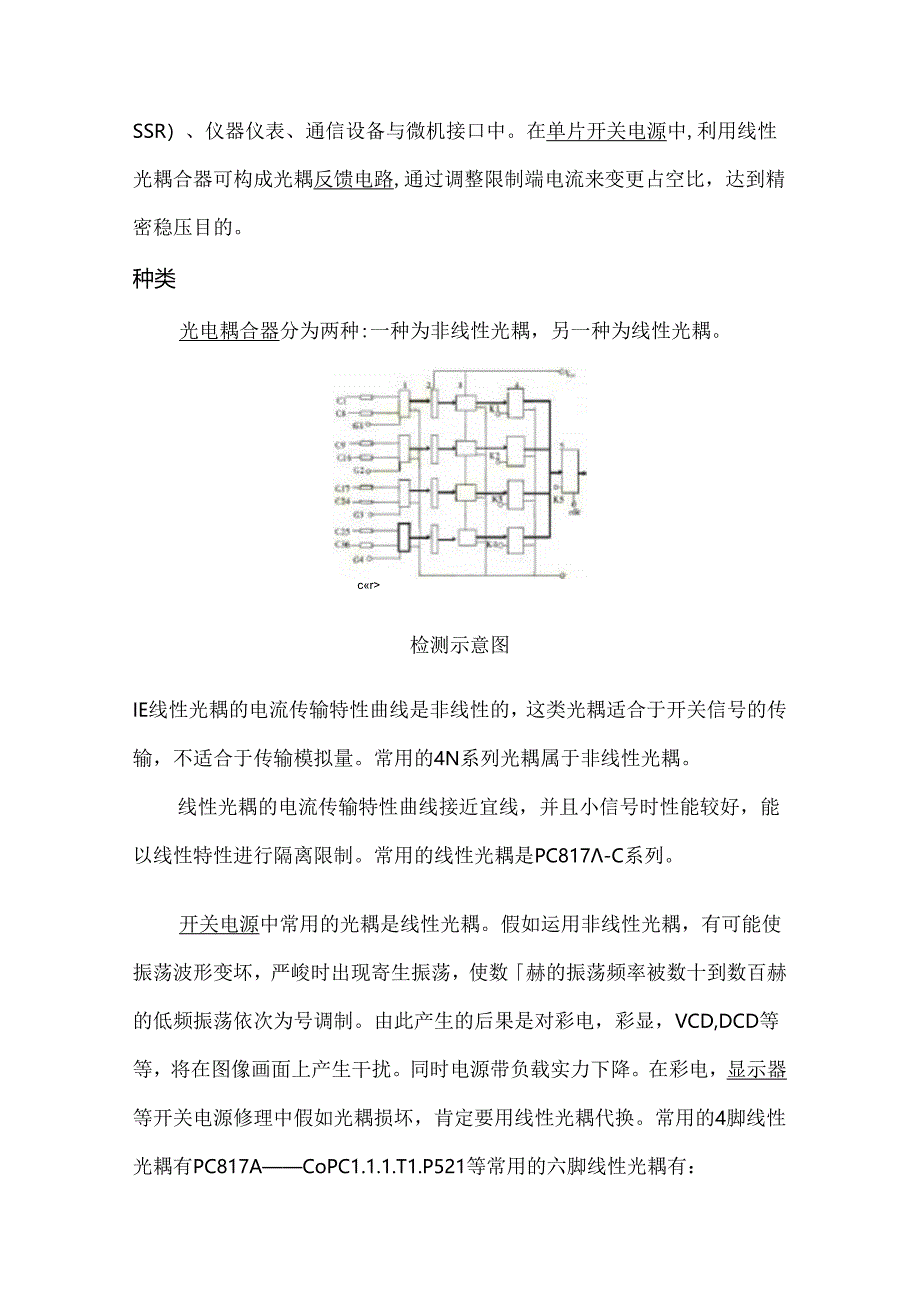

3、,可以大大提高计算机工作的牢竟性。优点光耦合器的主要优点是：信号单向传输，输入端与输出端完光耦影响，抗干扰实力强，工作稳定，无触点，运用寿命长，传输效率高。光耦合器是70年头发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继信瑞（SSR）、仪器仪表、通信设备与微机接口中。在单片开关电源中,利用线性光耦合器可构成光耦反馈电路,通过调整限制端电流来变更占空比，达到精密稳压目的。种类光电耦合器分为两种:一种为非线性光耦，另一种为线性光耦。cr检测示意图IE线性光耦的电流传输
4、特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。常用的4N系列光耦属于非线性光耦。线性光耦的电流传输特性曲线接近宜线，并且小信号时性能较好，能以线性特性进行隔离限制。常用的线性光耦是PC817-C系列。开关电源中常用的光耦是线性光耦。假如运用非线性光耦，有可能使振荡波形变坏，严峻时出现寄生振荡，使数赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电，彩显，VCD,DCD等等，将在图像画面上产生干扰。同时电源带负载实力下降。在彩电，显示器等开关电源修理中假如光耦损坏，肯定要用线性光耦代换。常用的4脚线性光耦有PC817ACoPC1.1.1.T1.P52
5、1等常用的六脚线性光耦有：1.P632T1.P532PC614PC714PS2031等。常用的4N254N264N354N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。由于光电耦合器的品种和类型特别多，在灿王DAT手册中,其型量超过上千种，通常可以按以下方法进行分类：按光路径分，可分为外光路光电耦合器（又称光电断续检测器）和内光路光电耦合器。外光路光电耦合器乂分为透过型和反射型光电耦合器。按输出形式分，可分为：a、光敏器件输出型，其中包括光敏二极管输出型,光敏三极管输出型，光电池输出型，光可控硅输出型等。b、NPY三极管输出型，其中包括沟通输入型，立流输入型，互补输出型等。c、
6、达林顿三极管输出型，其中包括沟通输入型，直流输入型。d、逻辑门电路输出型,其中包括门电路输出型，施密特触发输出型，三态门电路输出型等。、低导通输出型（输出低电平亳伏数量级）。f、光开关输出型（导通电阻小余IOQ）。g、功率输出型（IGBT/MOSFET等输出）。按封装形式分，可分为同轴型，双列直插型，TO封装型，扁平封装型，贴片封装型，以与光纤传输型Ae光耦等。按传输信号分,可分为数字型光电耦合器（OC门输出型，图腾柱输出型与三态门电路输出型等）和线性光电耦合器（可分为低漂移型，高线性型，宽带型,单电源型，双电源型等）。按速度分，可分为低速光电耦合器（光敏三极管、光电池等输出型）和高速光电耦合
7、器（光敏二极管带信号处理电路或者光敏集成电路输出型）.按通道分，可分为单通道，双通道和多通道光电耦合器。按隔离特性分，可分为一般隔离光电耦合器（一般光学胶灌封低于5000V,空封低于2000V）和高压隔离光电耦合器（可分为IOkV,20kV,30kV等）0按工作电压分，可分为低电源电压型光电耦合器（一般5-15V）和高电源电压型光电耦合器（一般大于30V）。结构特点光电耦合的主要特点如下:DIPTyp(Ntwpackage)原理示意图1.输入和输出端之间绝缘，其绝缘电阻般都大于100OOM。，耐压一般可超过IkV,有的甚至可以达到IOkV以上。2 .由于光接收器只能接受光源的信息，反之不能，所
8、以信号从光源单向传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。3 .由于发光器件（一化线红外二极管）是阻抗电流驱动性器件，而噪音是种高内阻微电流电压信号。因此光电耦合器件的共模抑制比很大，所以，光电耦合器件可以很好地抑制干扰并消退噪音。4 .简单和逻辑电路协作。5 .响应速度快。光电耦合器件的时间常数通常在微秒甚至京微秒极。6 .无触点、寿命长、体积小、耐冲击。性能特点光耦合器的主要优点是单向传输信号，输入端与输出端完全实现了电气隔离,抗干扰实力强，运用寿命长，传输效率高。它广泛用于电平转换、信号隔离、级间隔离、开关电路、远距离信号传输、脉冲放大、固态继电器（SSR）、仪器仪表
9、、通信设备与微机接口中。由于光电耦合器的输入阻抗与一般干扰源的阻抗相比较小，因此分压在光电耦合器的输入端的干扰电压较小，它所能供应的电流并不大，不易使半导体二极管发光:由于光电耦合器的外壳是密封的，它不受外部光的影响：光电耦合器的隔离电阻很大（约1012Q）、隔离电容很小（约几个PF）所以能阻挡电路性耦合产生的电磁干扰。线性方式工作的光电耦合瑞是在光电耦合器的输入端加限制电压，在输出端会成比例地产生一个用于进一步限制下一级的电路的电压。线性光电耦合器由发光二极管和光敏三极管组成，当发光二极管接通而发光，光敏三级管导通，光电耦合器是电流驱动型，须要足够大的电流才能使发光二极管导通，假如输入信号太
10、小，发光二极管不会导通，其输出信号将失真。在开关电源，尤其是数字开关电源中,利用线性光耦合器可构成光耦反馈电路，通过调整限制端电流来变更占空比，达到精密稳压目的。光纤耦合器光耦合器的技术参数主要有发光二极管正向压降VF、正向里速_1卜、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-放射极反向击穿电压V(BR)CEO、集电极放射极饱和压降VCE(sat)此外，在传输数字信号时还需考虑上典回、下降时间、延迟时间和存储时间等参数。电流传输比是光耦合器的重要参数，通常用直通儿遮传输比来表示。当输出电压保持恒定时,它等于直流输出电流IC与直流输入电流IF的百分比。采纳一只光敏三极管的光耦合器，
11、CTR的范围大多为20琳300%(如4N35),而PC817则为80%160%,达林顿型光耦合器(如4N30)可达100%5000%.这表明欲获得同样的输出电流，后者只需较小的输入电流。因此，CTR参数与晶体管的hFE有某种相像之处。线性光耦合器与一般光耦合器典型的CTR-IF特性曲线。一般光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严峻，因此它不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性度，特殊是在传输小信号时,其沟通电流传输比(ACTR=AIC/IF)很接近于直流电流传输比CTR值。因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性
12、关系。这是其重要特性。运用光电耦合器主要是为了供应输入电路和输出电路间的隔离，在设计电路时，必需遵循下列原则：所选用的光电耦合器件必需符合国际的有关隔离击穿电压的标准;由英国埃索柯姆(Isocom)公司、美国摩托罗拉公司生产的4NXX系列(如4N25、4N26、4N35)光耦合器，目前在国内应用地特别普遍。鉴于此类光耦合器呈现开关特性，其线性度差，相宜传输数字信号(高、低电平)，可以用于单片机的输出隔离：所选用的光耦器件必需具有较高的耦合系数，技术参数光耦合器的技术参数主要有发光二极管正向压降VF,正向电迄F、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-放射极反向击穿电压V(BR)
13、CEO,集电极-放射极饱和压降VCE(sat)此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。电流传输比是光耦合器的重要参数，通常用直流电流传输比来表示。当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF的百分比。运用光电耦合器主要是为了供应输入电路和输出电路间的隔离，在设计电路时，必需遵循下列原则：所选用的光电耦合器件必需符合国内和国际的有关隔离击穿电压的标准；由英国埃索柯姆（ISoCom）公司、美国摩托罗拉公司生产的4NXX系列（如4N25、4N26、4N35）光耦合器，在国内应用地特别普遍。鉴于此类光耦合器呈现开关特性，其线性度差，相宜传输数字信号
14、（高、低电平），可以用于单片机的输出隔离:所选用的光耦器件必需具有较高的耦合系数。以六脚先超T1.P641J为例，说明其原理.息:1 ：AnODE(1.ED)2 :CATHODe(1.ED)3：MC.4 ：Cathode(SCR)5 :ANODE(ScR)6 :GATE6网快K1尤枚后何一个光控晶向管(PhotO-thyrisIor)杯合(coup1.eto)个种华符(ga1.1.iumarsenide)红外发光二极管(diode)组成.左边1和2脚是发光二极管，当外加电压后，JIK动发光二极管(1.ED),使之发出一定波长的光，以此来做发光控品冏管.光控晶间管的椅点是门极区集成了一个光电二极
