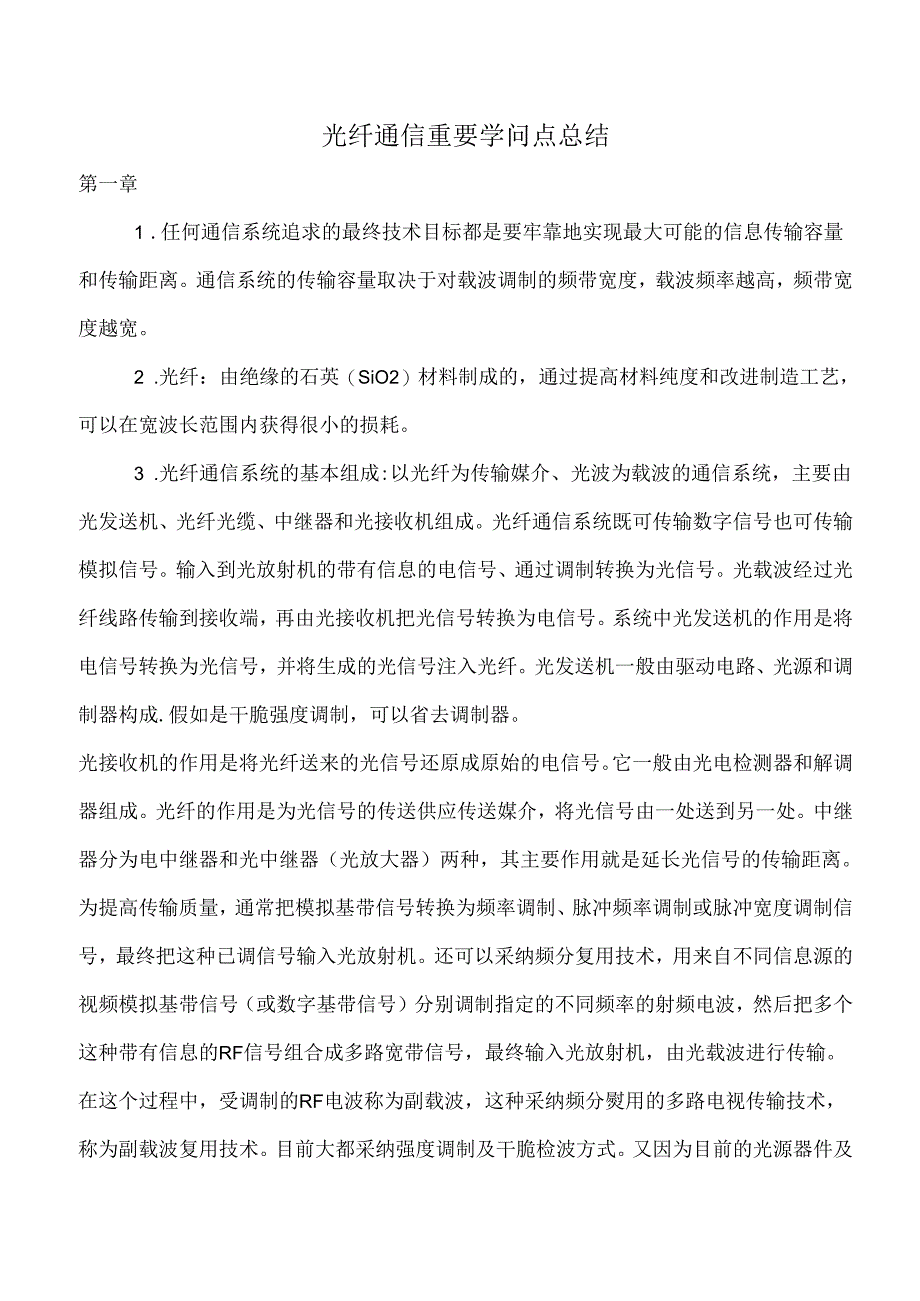

1、光纤通信重要学问点总结第一章1 .任何通信系统追求的最终技术目标都是要牢靠地实现最大可能的信息传输容量和传输距离。通信系统的传输容量取决于对载波调制的频带宽度，载波频率越高，频带宽度越宽。2 .光纤：由绝缘的石英（SiO2）材料制成的，通过提高材料纯度和改进制造工艺，可以在宽波长范围内获得很小的损耗。3 .光纤通信系统的基本组成:以光纤为传输媒介、光波为载波的通信系统，主要由光发送机、光纤光缆、中继器和光接收机组成。光纤通信系统既可传输数字信号也可传输模拟信号。输入到光放射机的带有信息的电信号、通过调制转换为光信号。光载波经过光纤线路传输到接收端，再由光接收机把光信号转换为电信号。系统中光发送
2、机的作用是将电信号转换为光信号，并将生成的光信号注入光纤。光发送机一般由驱动电路、光源和调制器构成.假如是干脆强度调制，可以省去调制器。光接收机的作用是将光纤送来的光信号还原成原始的电信号。它一般由光电检测器和解调器组成。光纤的作用是为光信号的传送供应传送媒介，将光信号由一处送到另一处。中继器分为电中继器和光中继器（光放大器）两种，其主要作用就是延长光信号的传输距离。为提高传输质量，通常把模拟基带信号转换为频率调制、脉冲频率调制或脉冲宽度调制信号，最终把这种已调信号输入光放射机。还可以采纳频分复用技术，用来自不同信息源的视频模拟基带信号（或数字基带信号）分别调制指定的不同频率的射频电波，然后把

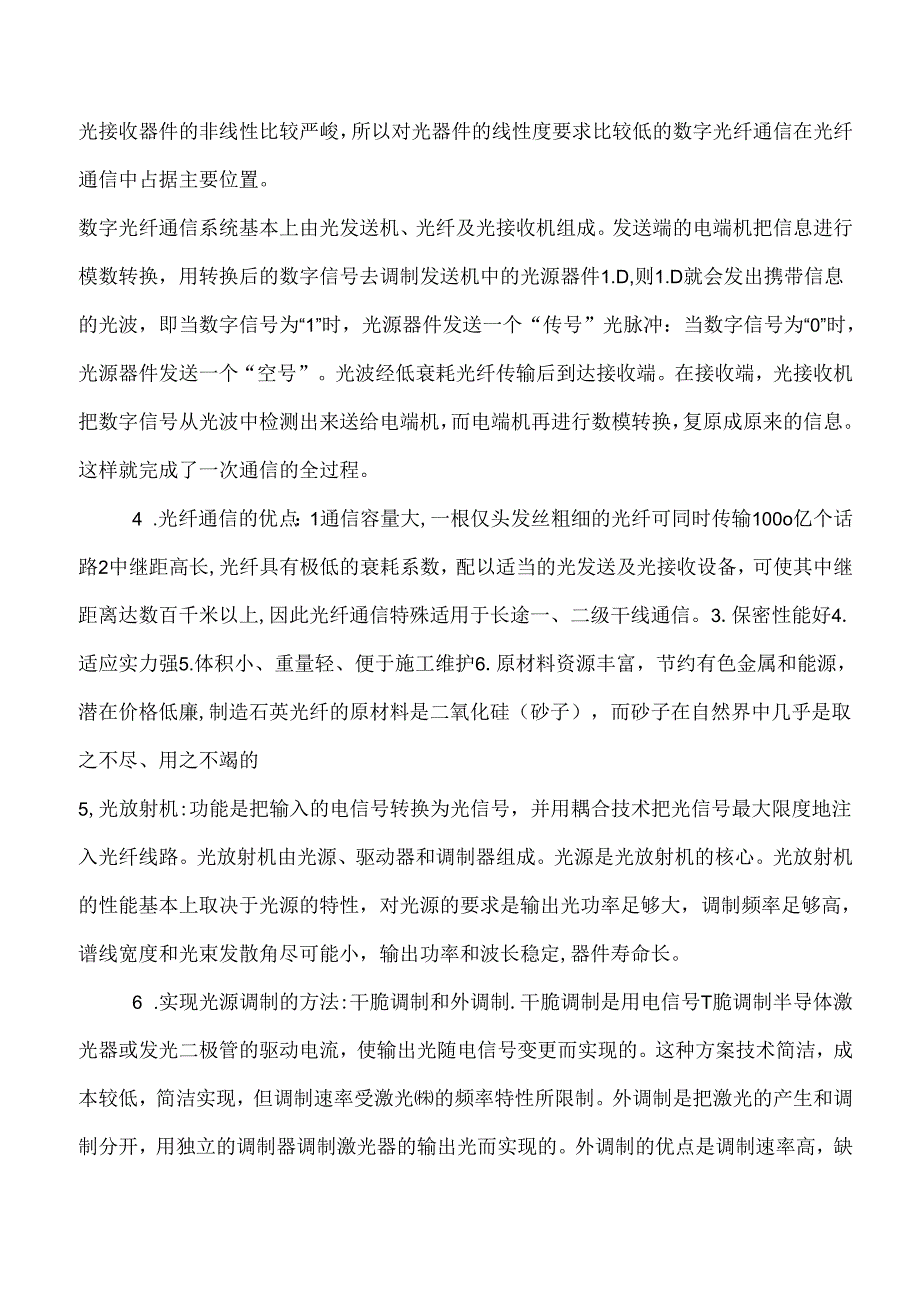

3、多个这种带有信息的RF信号组合成多路宽带信号，最终输入光放射机，由光载波进行传输。在这个过程中，受调制的RF电波称为副载波，这种采纳频分熨用的多路电视传输技术，称为副载波复用技术。目前大都采纳强度调制及干脆检波方式。又因为目前的光源器件及光接收器件的非线性比较严峻，所以对光器件的线性度要求比较低的数字光纤通信在光纤通信中占据主要位置。数字光纤通信系统基本上由光发送机、光纤及光接收机组成。发送端的电端机把信息进行模数转换，用转换后的数字信号去调制发送机中的光源器件1.D,则1.D就会发出携带信息的光波，即当数字信号为“1”时，光源器件发送一个“传号”光脉冲：当数字信号为“0”时，光源器件发送一个
4、“空号”。光波经低衰耗光纤传输后到达接收端。在接收端，光接收机把数字信号从光波中检测出来送给电端机，而电端机再进行数模转换，复原成原来的信息。这样就完成了一次通信的全过程。4 .光纤通信的优点：1通信容量大,一根仅头发丝粗细的光纤可同时传输100o亿个话路2中继距高长,光纤具有极低的衰耗系数，配以适当的光发送及光接收设备，可使其中继距离达数百千米以上,因此光纤通信特殊适用于长途一、二级干线通信。3.保密性能好4.适应实力强5.体积小、重量轻、便于施工维护6.原材料资源丰富，节约有色金属和能源，潜在价格低廉,制造石英光纤的原材料是二氧化硅（砂子），而砂子在自然界中几乎是取之不尽、用之不竭的5,光
5、放射机:功能是把输入的电信号转换为光信号，并用耦合技术把光信号最大限度地注入光纤线路。光放射机由光源、驱动器和调制器组成。光源是光放射机的核心。光放射机的性能基本上取决于光源的特性，对光源的要求是输出光功率足够大，调制频率足够高，谱线宽度和光束发散角尽可能小，输出功率和波长稳定,器件寿命长。6 .实现光源调制的方法:干脆调制和外调制.干脆调制是用电信号T脆调制半导体激光器或发光二极管的驱动电流，使输出光随电信号变更而实现的。这种方案技术简洁，成本较低，简洁实现，但调制速率受激光的频率特性所限制。外调制是把激光的产生和调制分开，用独立的调制器调制激光器的输出光而实现的。外调制的优点是调制速率高，

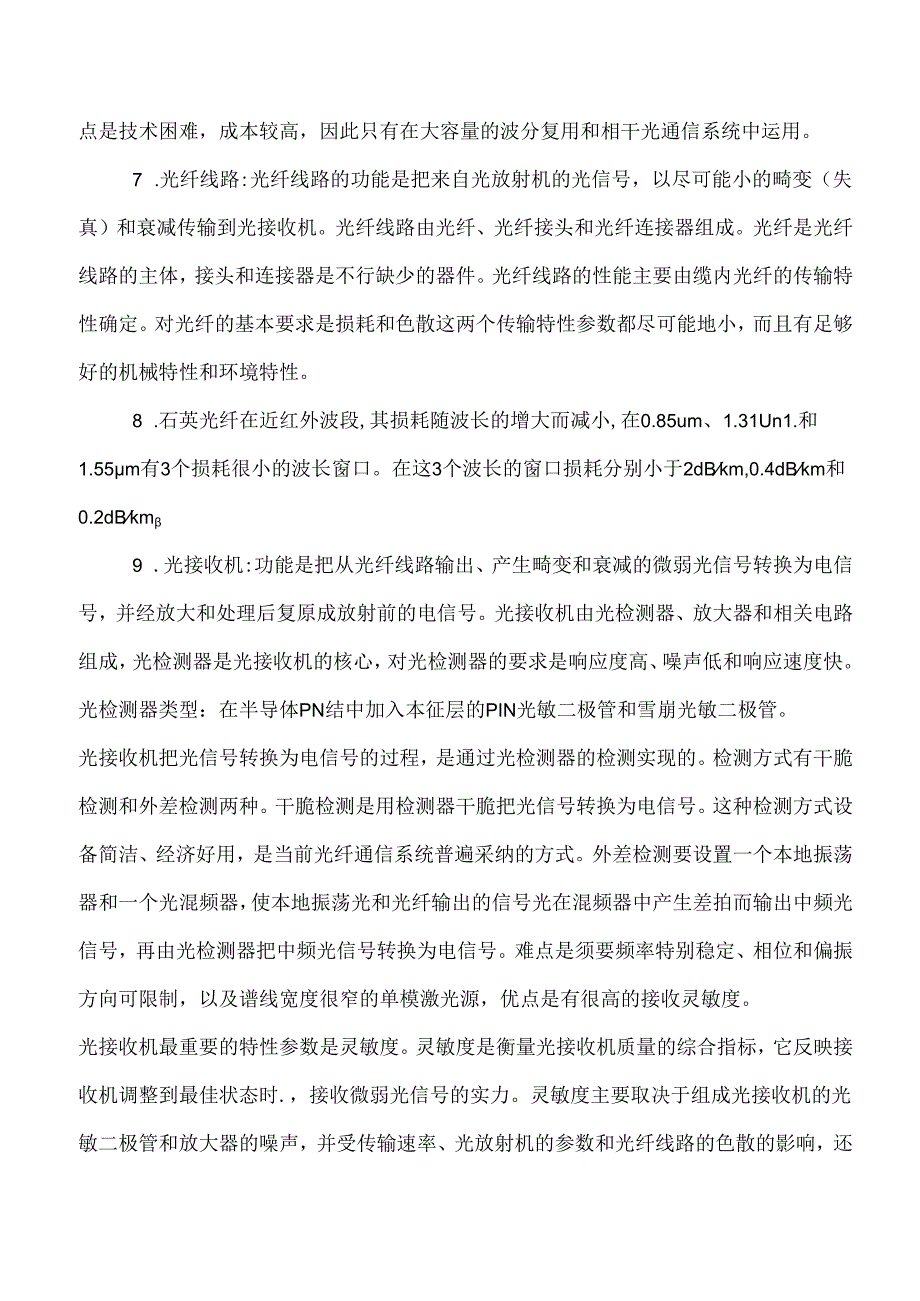

6、缺点是技术困难，成本较高，因此只有在大容量的波分复用和相干光通信系统中运用。7 .光纤线路:光纤线路的功能是把来自光放射机的光信号，以尽可能小的畸变（失真）和衰减传输到光接收机。光纤线路由光纤、光纤接头和光纤连接器组成。光纤是光纤线路的主体，接头和连接器是不行缺少的器件。光纤线路的性能主要由缆内光纤的传输特性确定。对光纤的基本要求是损耗和色散这两个传输特性参数都尽可能地小，而且有足够好的机械特性和环境特性。8 .石英光纤在近红外波段,其损耗随波长的增大而减小,在0.85um、1.31Un1.和1.55m有3个损耗很小的波长窗口。在这3个波长的窗口损耗分别小于2dBkm,0.4dBkm和0.2d
7、Bkm9 .光接收机:功能是把从光纤线路输出、产生畸变和衰减的微弱光信号转换为电信号，并经放大和处理后复原成放射前的电信号。光接收机由光检测器、放大器和相关电路组成，光检测器是光接收机的核心，对光检测器的要求是响应度高、噪声低和响应速度快。光检测器类型：在半导体PN结中加入本征层的PIN光敏二极管和雪崩光敏二极管。光接收机把光信号转换为电信号的过程，是通过光检测器的检测实现的。检测方式有干脆检测和外差检测两种。干脆检测是用检测器干脆把光信号转换为电信号。这种检测方式设备简洁、经济好用，是当前光纤通信系统普遍采纳的方式。外差检测要设置一个本地振荡器和一个光混频器，使本地振荡光和光纤输出的信号光在
8、混频器中产生差拍而输出中频光信号，再由光检测器把中频光信号转换为电信号。难点是须要频率特别稳定、相位和偏振方向可限制，以及谱线宽度很窄的单模激光源，优点是有很高的接收灵敏度。光接收机最重要的特性参数是灵敏度。灵敏度是衡量光接收机质量的综合指标，它反映接收机调整到最佳状态时.，接收微弱光信号的实力。灵敏度主要取决于组成光接收机的光敏二极管和放大器的噪声，并受传输速率、光放射机的参数和光纤线路的色散的影响，还及系统要求的误码率或信噪比有亲密关系。10 空间光通信及传统的微波通信相比，其显著的优点为：1通信容量大。2体积小。3功耗低。4建立经费和维护经费低。11 .空间光通信是指在两个或多个终端之间
9、，利用在空间传输的激光束作为信息载体，实现通信，空间光通信关键技术：1激光器技术对激光波长的探讨主要集中在800nm、100Onm及155Onm三个波段，及以上三种波长对应的半导体激光器、固体激光器和光纤激光器。2.捕获、瞄准、跟踪技术3.调制、接收技术,调制方式分为调幅、调频、调相,接收干脆强度探测，即心相干探测具有结构简洁、成本低、易实现等优点。相干（外差）探测这种方法具有接收利敏度高、抗干扰实力强等优点，但系统较为困难，对元器件性能要求较高，特殊是对波长的稳定性和谱线宽度要求较高12 .光通信链路功率设计原则主要是保证在所要求的参数（通信距离、系统码率及误码率）条件下，光接收端机探测器上
10、接收到的最小功率Prmin大于接收机智敏度的要求。其次章1 .光源是光放射机的主要器件，主要功能是实现信号的电一光转换,作用是将电数字脉冲信号转换为光数字脉冲信号并将此信号送入光纤线路进行传送。光检测器位于光接收机内，主要功能是实现信号的光一电转换，2 .光源性能的基本要求及类型：1发光波长及光纤的低衰减窗口相符2足够的光输出功率3牢靠性高、寿命长4温度稳定性好5光谱宽度窄，由于光纤有色散特性，使较高速率信号的传输距离受到肯定限制。若光源谱线窄，则在同样条件下的无中继传输距离就长。6调制特性好7及光纤的耦合效率高8尺寸小、重量轻3 .光源的类型：光纤通信光源分为半导体激光器(1.D)和发光二极
11、管(1.ED)e半导体光源优点是其工作波长可以对准光纤的低损耗、低色散窗口，还具有体积小、功耗低、易于实现内调制等特点，特殊适用于光纤通信。缺点，包括输出功率小、热稳定性差、远场发散角大(指半导体光源发出的激光功率不够集中，大致分布在30左右的立体角内，因而有相当一部分光功率不能耦合进光纤，这一部分丢失的光功率就是“入纤损耗”的主要机理。)半导体光源的输出功率小和入纤损耗大，限制了通信的无再生距离。热稳定性差，环境温度超过40。C时应有监测和告警。发光二极管分为边发光、面发光和超辐射三种结构。同一波长的1.D和1.ED采纳相同组成的有源层(即发光层)，它们的区分在于结构和工作原理不同。1.D的
12、输出功率大，入纤耦合效率高，但稳定性较差：而1.ED的输出功率小，耦合损耗也较大，但稳定性好，寿命几乎不成问题，价格也较1.D便宜。一般长途干线运用1.D作光源，短距离的本地网发送机选用1.EDo4 .半导体光源:半导件激光器是向半导体PN结注入电流，实现粒子数的反转分布，产生受激辐射，再利用谐振腔的正反馈，实现光放大而产生激光.绝大部分粒子处于基态，只有较少数的粒子被激发到高能级，且能级越高，处于该能级的粒子数越小。k=1.38X10力/K,h为玻耳兹熨常数.电子在原子核外的跃迁有三种基本方式：自发辐射、受激辐射和受激汲取.受激辐射是受激汲取的逆过程。电子在E1和E3两个能级之间沃迁，汲取的
13、光子能量或辐射的光子能量都要满意玻尔条件，即E1-E=hf1.jh为普朗克常数，h=6.626X10mJs；九为汲取或辐射的光子频率。5 .粒子反转分布:产生受激辐射和产生受激汲取的物质是不同的。设在单位物质中，处于低能级和处于高能级的粒子数分别为M和，。当系统处于热平衡状态时,存在分布Ek。为玻尔兹曼常数，h=1.38X10jK;T为热力学温度。由于(原-瓦)0,T0,总有NN,这是因为电子总是首先占据低能量的轨道。受激汲取和受激辐射的速率分别比例于和义且比例系数相等。假如MN”即受激汲取大于受激辐射。当光通过这种物质时，光强按指数衰减，这种物质称为汲取物质。通常状况下，粒子具有正常能级分布
14、，总是低能级上的粒子数比高能级上的粒子数多。所以光的受激汲取比受激辐射强，因此光总是受到衰减。要想获得光的放大，必需使受激辐射强于受激汲取。也就是说，使N2M,当光通过这种物质时，会产生放大作用，这种物质称为激活物质。N2X的分布和正常状态(N2N1)的分布相反，所以称为粒子数反转分布.处于粒子数反转分布的物质称为激活物质或增益物质。要想得到粒子数反转分布，一般采纳光激励、放电激励、化学激励等方法，给物质能量，以求把低能级的粒子激发到高能级上去，这个过程叫泵浦。13.光源及光纤的耦合：光源和光纤耦合的程度,可以用耦合效率n来衡量，它的定义为A=PF/Ps,PF为耦合入光纤的光功率；PS为光源放
15、射的光功率。11的大小取决于光源和光纤的类型，1.ED和单模光纤的耦合效率较低，1.D和单模光纤的耦合效率更低。影响光源及光纤相合效率的主要因素是光源的发散角和光纤的数值孔径NA发散角越大，耦合效率越低：数值孔径越大，耦合效率越高。此外，光源的发光面、光纤端面尺寸、形态以及二者间距都会干脆影响耦合效率。14通常有两种方法来实现光源及光纤的耦合，即干脆耦合和透镜相合十脆耦合就是将光纤端面干脆对准光源发光面，这种方法当发光面积大于纤芯时是一种有效的方法。干脆耦合结构简洁，但耦合效率低。面发光二极管及光纤的耦合效率只有2%饯。半导体激光器的光束发散角比面发光二极管小得多，及光纤的耦合效率约为10%。
16、6 .激光振荡和光学谐振腔：粒子数反转分布是产生受激辐射的必要条件，但还不能产生激光。只有把激活物质置于光学谐振腔中，对光的频率和方向进行选择，才能获得连续的光放大和激光振荡输出.激活物质和光学谐振腔只是为激光的产生供应了必要的条件。为了获得激光振荡，还必需满意肯定的阈值条件和相位条件.阈值条件:设增益介质单位长度的小信号增益系数为G0,损耗系数为i,两个反射镜VI、M2反射系数分别为H和2。由于增益介质的放大作用，腔内光功率随距离的变更可表示为P3=P(忻Xpg1.aXP(0)为Z=O处的光功率。光束在腔内经验一个来回后，两次通过增益介质，此时的光功率为PM=P(gexp(G,-624要想产生振荡，必需满意P(21.)NP(O)*6PKa-小2牛咽此：Gz,+(1/21)In(Ivi)=.称为光学谐振腔的平均损耗系数，它包括增益介质的本身损耗和通过两次反射镜的传输损耗。只有在这种状况下，光信号才能不
