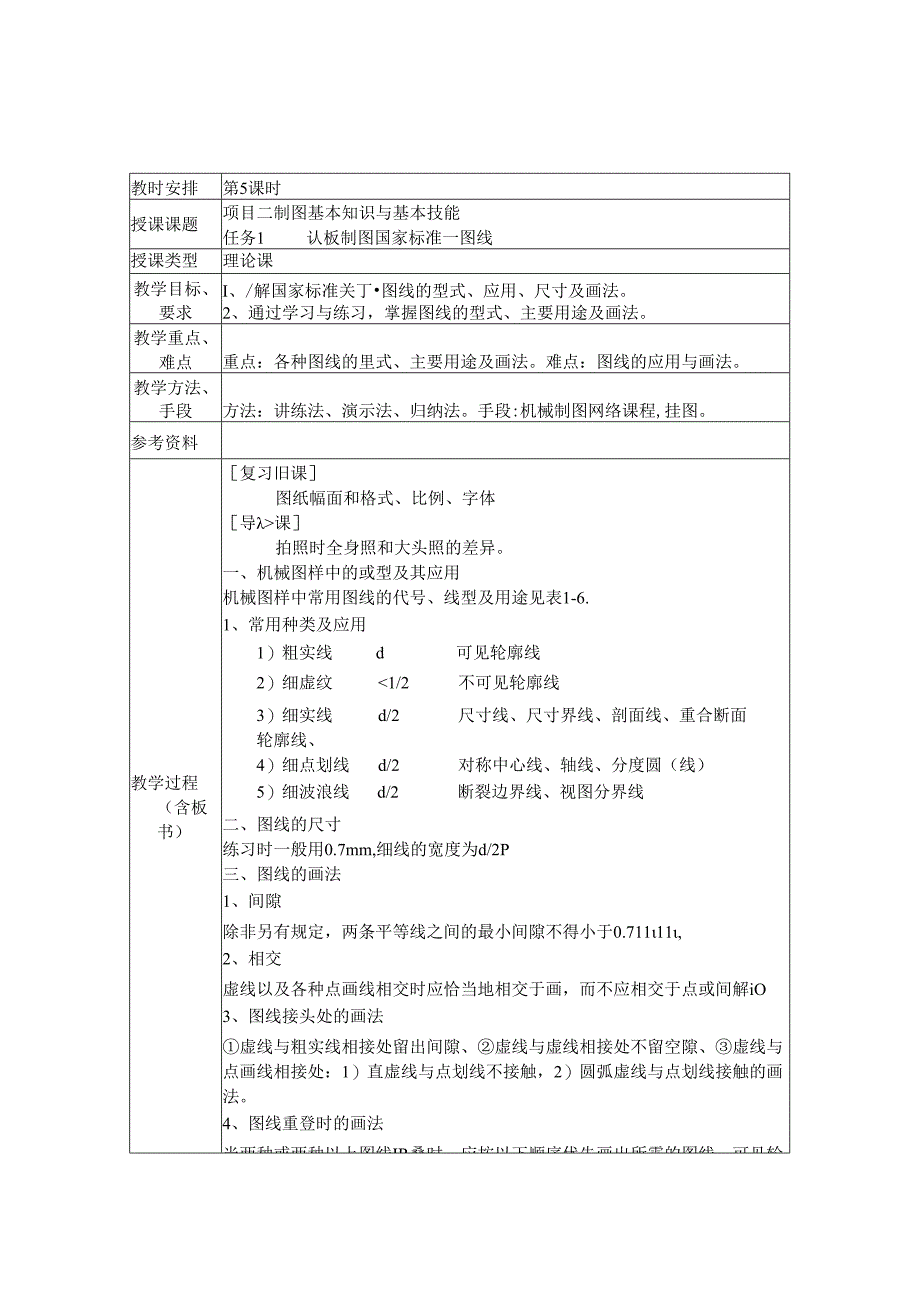

1、教时安排第5课时授课课题项目二制图基本知识与基本技能任务1认板制图国家标准一图线授课类型理论课教学目标、要求I、/解国家标准关丁图线的型式、应用、尺寸及画法。2、通过学习与练习，掌握图线的型式、主要用途及画法。教学重点、难点重点：各种图线的里式、主要用途及画法。难点：图线的应用与画法。教学方法、手段方法：讲练法、演示法、归纳法。手段:机械制图网络课程,挂图。参考资料教学过程（含板书）复习旧课图纸幅面和格式、比例、字体导课拍照时全身照和大头照的差异。一、机械图样中的或型及其应用机械图样中常用图线的代号、线型及用途见表1-6.1、常用种类及应用1）粗实线d可见轮廓线2）细虚纹1/2不可见轮廓线3）

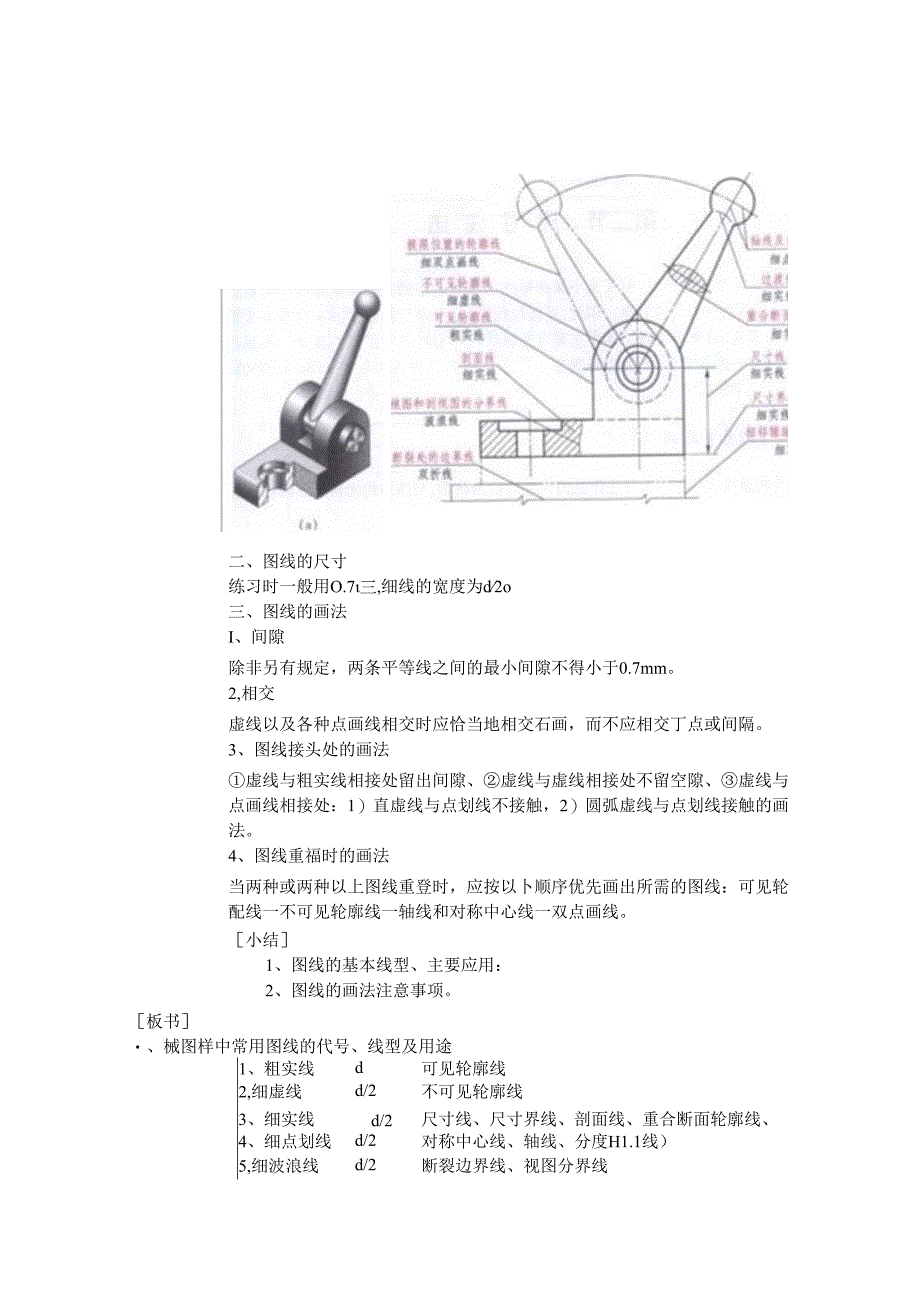

2、细实线d/2尺寸线、尺寸界线、剖面线、重合断面轮廓线、4）细点划线d/2对称中心线、轴线、分度圆（线）5）细波浪线d/2断裂边界线、视图分界线二、图线的尺寸练习时一般用0.7mm,细线的宽度为d/2P三、图线的画法1、间隙除非另有规定，两条平等线之间的最小间隙不得小于0.71111,2、相交虚线以及各种点画线相交时应恰当地相交于画，而不应相交于点或间解iO3、图线接头处的画法虚线与粗实线相接处留出间隙、虚线与虚线相接处不留空隙、虚线与点画线相接处：1）直虚线与点划线不接触，2）圆弧虚线与点划线接触的画法。4、图线重登时的画法当两种或两种以上图线IR叠时，应按以下顺序优先画出所需的图线：可见轮廓
3、线T不可见能,廓线一轴线和对称中心线T双点曲线。二、图线的尺寸练习时一般用O.7三,细线的宽度为d2o三、图线的画法I、间隙除非另有规定，两条平等线之间的最小间隙不得小于0.7mm。2,相交虚线以及各种点画线相交时应恰当地相交石画，而不应相交丁点或间隔。3、图线接头处的画法虚线与粗实线相接处留出间隙、虚线与虚线相接处不留空隙、虚线与点画线相接处：1）直虚线与点划线不接触，2）圆弧虚线与点划线接触的画法。4、图线重福时的画法当两种或两种以上图线重登时，应按以卜顺序优先画出所需的图线：可见轮配线一不可见轮廓线一轴线和对称中心线一双点画线。小结1、图线的基本线型、主要应用：2、图线的画法注意事项。板
