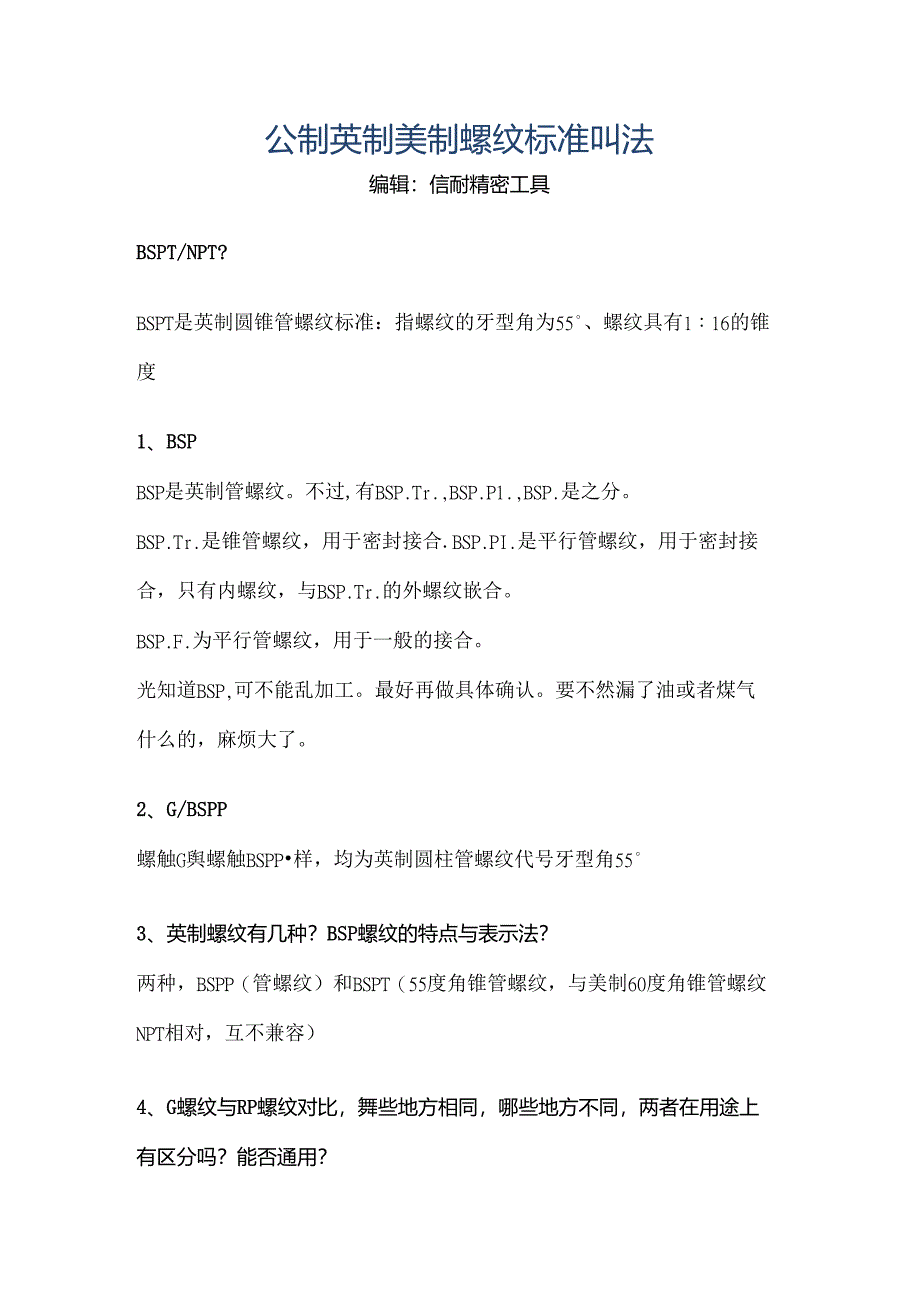

1、公制英制美制螺纹标准叫法编辑：信耐精密工具BSPT/NPT?BSPT是英制圆锥管螺纹标准：指螺纹的牙型角为55、螺纹具有1：16的锥度1、BSPBSP是英制管螺纹。不过,有BSP.Tr.,BSP.P1.,BSP.是之分。BSP.Tr.是锥管螺纹，用于密封接合.BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。BSP.F.为平行管螺纹，用于一般的接合。光知道BSP,可不能乱加工。最好再做具体确认。要不然漏了油或者煤气什么的，麻烦大了。2、G/BSPP螺触G舆螺触BSPP样，均为英制圆柱管螺纹代号牙型角553、英制螺纹有几种？BSP螺纹的特点与表示法？两种，BSP

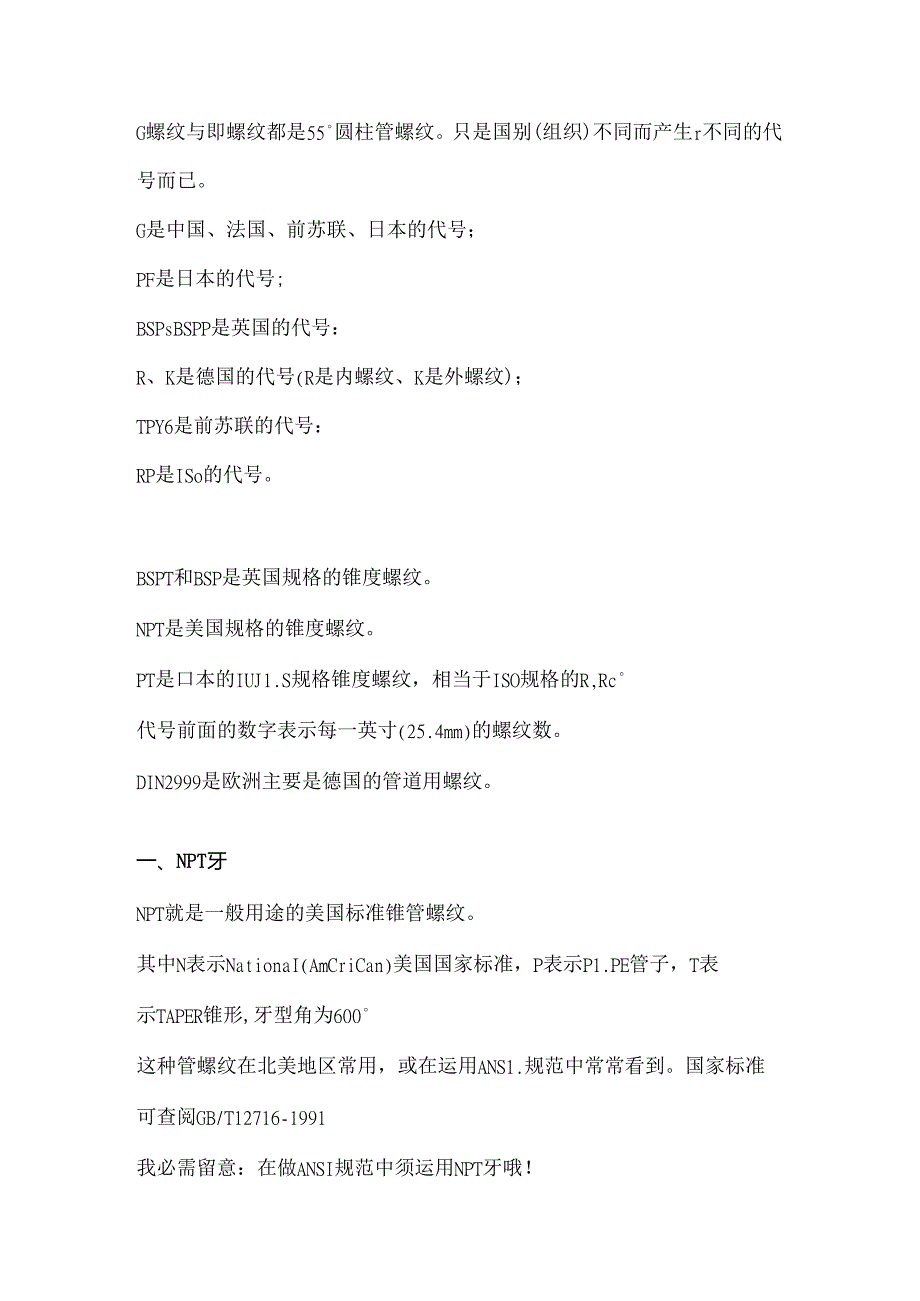

2、P（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）4、G螺纹与RP螺纹对比，舞些地方相同，哪些地方不同，两者在用途上有区分吗？能否通用？G螺纹与即螺纹都是55圆柱管螺纹。只是国别(组织)不同而产生r不同的代号而已。G是中国、法国、前苏联、日本的代号；PF是日本的代号;BSPsBSPP是英国的代号：R、K是德国的代号(R是内螺纹、K是外螺纹)；TPY6是前苏联的代号：RP是ISo的代号。BSPT和BSP是英国规格的锥度螺纹。NPT是美国规格的锥度螺纹。PT是口本的IUJ1.S规格锥度螺纹，相当于ISO规格的R,Rc代号前面的数字表示每一英寸(25.4mm)的螺

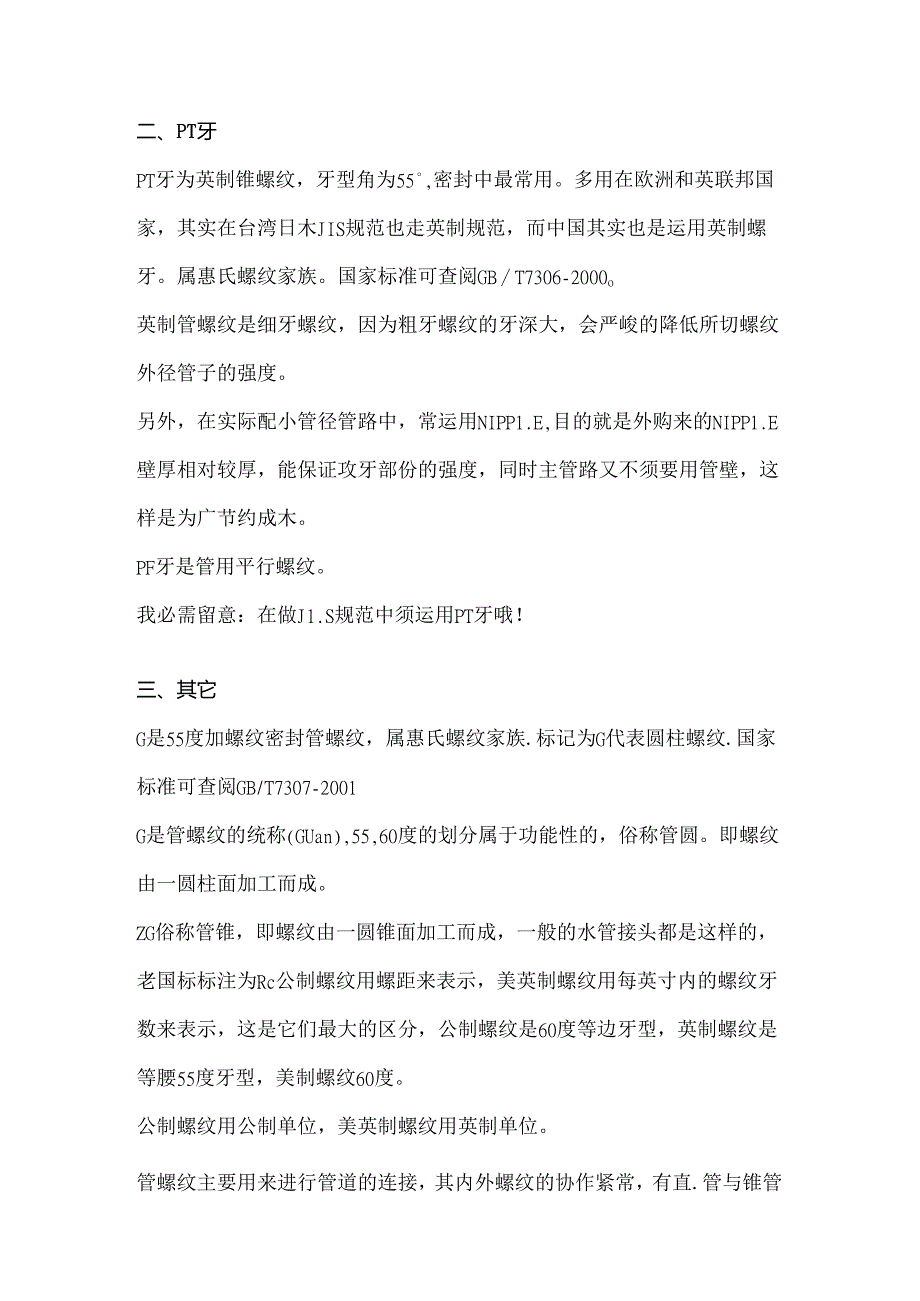

3、纹数。DIN2999是欧洲主要是德国的管道用螺纹。一、NPT牙NPT就是一般用途的美国标准锥管螺纹。其中N表示NationaI(AmCriCan)美国国家标准，P表示P1.PE管子，T表示TAPER锥形,牙型角为600这种管螺纹在北美地区常用，或在运用ANS1.规范中常常看到。国家标准可查阅GB/T12716-1991我必需留意：在做ANSI规范中须运用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55,密封中最常用。多用在欧洲和英联邦国家，其实在台湾日木JIS规范也走英制规范，而中国其实也是运用英制螺牙。属惠氏螺纹家族。国家标准可查阅GBT7306-2000o英制管螺纹是细牙螺纹，因为粗
4、牙螺纹的牙深大，会严峻的降低所切螺纹外径管子的强度。另外，在实际配小管径管路中，常运用NIPP1.E,目的就是外购来的NIPP1.E壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不须要用管壁，这样是为广节约成木。PF牙是管用平行螺纹。我必需留意：在做J1.S规范中须运用PT牙哦！三、其它G是55度加螺纹密封管螺纹，属惠氏螺纹家族.标记为G代表圆柱螺纹.国家标准可查阅GB/T7307-2001G是管螺纹的统称(GUan),55,60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美
5、英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区分，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的协作紧常，有直.管与锥管两种。公称直径是指所连接的管道直径，明显螺纹大径比公称直径大。4,2,1/8是英制螺纹的公称直径，单位是英寸。四、爽性再来一些，一次喂到饱1、英寸制统一螺纹的识别英寸制统螺纹，在英寸制国家广泛采纳，该类螺纹分三个系列：粗牙系列UNa细牙系列UNF,特细牙系列UNFa外加一个定螺距系列UN。标注方法：螺纹直径一每英寸牙数系列代号一精度等级示例：粗牙系列3/816INC
6、2A细牙系列3/824UNF-2A特细牙系列3/8-32INFF-2定螺距系列3/820IN2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4,即3/8X25.4=9.52511m;其次、三位数字16、24、32、20为每英寸牙数（在25.4mm长度上的牙数）：第三位以后的文字代号INC、UN1；、UNFF、UN为系列代号，最终两位2A为精度等级。2、55*圆柱管螺纹的转化55圆柱管螺纹，来源广英寸制系列，但米制和英寸制国家均广泛采纳，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表（比照表）中的国外代号转化为我国代号，现将各国的5
7、5圆柱管螺纹代号列于下表。国别代号中国G日本G,PF英国BSP、BSPP法国G德国R（内螺纹）、K（外螺纹）前苏联G、TPyBISORp3、55IB锥管螺纹的转化55圆锥管螺纹，是指螺纹的牙型角为55、螺纹具有1：16的锥度。该系列螺纹在世界上应用广泛，它的代号，各国规定不同，见下表。按下表中的国外代号转化为我国代号。国别代号中国ZGsR（外螺纹）英国BSPT、R（外螺纹）、Rc（内螺纹）法国G（外螺纹）、R（外螺纹）德国R（外螺纹）日本PT、RISOR（外螺纹）、Rc（内螺纹）4、60圆锥管*纹的转化60圆锥管螺纹是指牙型角为60、螺纹锥度为1：16的管螺纹，此系列螂纹在我国机床行业和美国、
8、前苏联应用。它的代号，我国过去规定为K,后来规定为Z,现在改为NPT。螺纹代号比照表见下表。国别代号中国Z(旧)NPT(新)美国NPT苏联B5、55梯形螺纹的转化梯形螺纹是指牙型角为30的米制梯形螺纹。该系列螺纹，国内外比较统一，其代号也相当一样，螺纹代号见下表。国别代号中国T(IB)Tr(Wf)ISOTr德国Tr前苏联Tr五、再来个螺种类，可能和上面有重复，但是不管了，先收集起来再说啦！依螺纹用途不同可分为：1、国际公制标准螺纹(IntematiOnaIMetricThreadSystem)：我国国家标准CNS采纳之蛛纹.牙顶为平面，易於车削，牙底则为圆弧形,以增加螺纹强度。螺纹角为60度，
9、规格以M表示。公制螺纹可分粗牙与细牙二种。表示法如M8x1.2法(M：代号、8：公称直径、1.25：螺距)2、美国标准螺纹(AmerieanStandardThread)：螺纹顶部与根部皆为平面，强度较佳。螺纹角亦为60度，规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC)；细牙(NF)：特细牙(NEF)三级。表示法如1/2TONa(1/2：外径；表每寸牙数；NC代号)。3、统一标准螺纹(UnifiedThread)：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。螺纹角亦为60度，规格以每英寸有几牙表示，此种螺纹可分为粗牙OJNC)：细牙(UNF)；特细牙(UNEF)。表示法如2T0
10、UNC。(1/2：外径；10：每寸牙数；UNC代号)4、V形螺纹(SharPVThread)：顶部与根部均成尖状，强度较弱，亦坏不常运用。螺纹角为60度。5、息式MUst(Whit,orthThread)英国国家标准我纳之螺纹。螺纹角为55度，表示符号为工适用于滚压法制造。表示法如W1.2-10n(1/2：外径；10：每寸牙数：W代号)。6、圆螺纹(KnUCkIeThread)：为德国DIN所定之标准螺纹。适用于灯泡、橡皮管之连接.表示符号为,Rd,07、管用螺纹(PiPeThread).为防止泄漏用的螺纹，常常用气体或液体之管件连结。螺纹角为55度,可分为直管螺纹代号为P.s.、N.P.S.
11、和斜管螺纹代号为N.P.T.其锥度为1：16,即每尺3/4寸。8、方螺纹(SqUareThread)t传动效率大，仅次於滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。一般用於虎钳之螺杆与起重机之螺纹。9、梯形螺纹(TraPeZOida1.Thread)：又称爱克姆螺纹。传动效率较方螺纹稍小，但磨损后可用螺帽调整。公制之螺纹角为30度、英制之螺纹角为29度。一般用于车床之导螺杆。表示符号为Tr1.10、锯齿形螺纹(BUttreSSThread)：乂称斜方螺纹，只适丁单方向传动。如螺旋千斤顶、加压机等。表示符号为Bu11、滚珠螺纹：为传动效率最好之螺纹，其制造困难，成本极高，乃用於精密之机械上。如数
12、控工具机之导螺杆。英制螺栓之表示法：1.H2N5/8X3-13UNC-2(D1.H为左螺纹(RH为右螺纹,可省略)。(2) 2N双线螺纹.(3) 5/8英制螺纹,外径5/8(4)3螺栓长度3(5)13螺纹每寸牙数13牙。(6)UNC统一标准螺纹粗牙。(7)2级协作，外螺纹(3：紧协作；2：中协作；1：松协作)A:外螺纹(可省略)B:内螺纹、英制螺纹：英制螺纹之大小，通常以螺纹上每寸长度有若干螺纹数表示，简称为每寸牙数，恰等于螺距之倒数。例如每寸8牙之螺纹，其螺距为1/8寸。trtd*、英制螺纹(螺纹牙型角55度)ThreadofBritishstandard(Threadpitchshapea
13、ng1.e55)BSW英国标准惠氏螺纹(粗牙)BritishStandardWhitworthThread(Coarse)BSF英国标准惠氏螺纹(细牙)BritishStandardWhitworthThread(Fine)G直管螺纹(外螺纹分A、B两面级、丝锥分G、G-D)StraightPiPethread(Outside)threadinAB:tapsinG、G-D)R锥管外螺纹(旧代号ZG;KG)Outsidepaperpipethread(O1.dthreadcodeZG,KG)RC锥管内螺纹(旧代号ZG;KG)Insidetaperpipethread(O1.dthreadcode
14、ZG,KG)、美制螺纹(螺纹牙型角60度)ThreadofAmericanstandard(Threadpitchsh)eang1.e60UNC统一制粗牙螺纹(代替NOCnifiedcoarsepitchthread(InsteadofNC)UNF统一制细牙螺纹(代替NF)Unifiedfinepitchthread(InsteadofNF)UNEF统一制超细牙螺纹UnifiedsuperfinepitchthreadUN统制不变螺距螺纹UnifiedthreadUNS统一制特别螺纹UnifiedSpecia1.threadNPT般用途锥管螺纹(旧代号Z;K)Taperpipethreadfo
15、rgenera1.purpose(O1.dthreadcode7.,K)NPSC管接头直管内螺纹Interna1.straightpipethreadforconnectionNPSM设备上自由协作，机械连接用直管螺纹Straightpipethreadforgenera1.purposeNPTF干密封锥管螺纹DrySea1.taperpipethreadNPSF干需封燃油直管螺纹DrySeaIstraightpipeinterna1.threadNGT气瓶用锥螺纹SPeCia1.threadforgascy1.inder、米螺纹MetriCthreadZM米制锥管螺纹Metrictaperpipethreadg、其它螺纹OtherthreadsSM缝纫机螺纹ThreadforsewingmachinePZ气瓶用锥螺纹SPeCiaIthreadforgascy1ind
