《【《聚氯乙烯的生产流程综述》2600字】.docx》由会员分享，可在线阅读，更多相关《【《聚氯乙烯的生产流程综述》2600字】.docx（4页珍藏版）》请在第壹文秘上搜索。

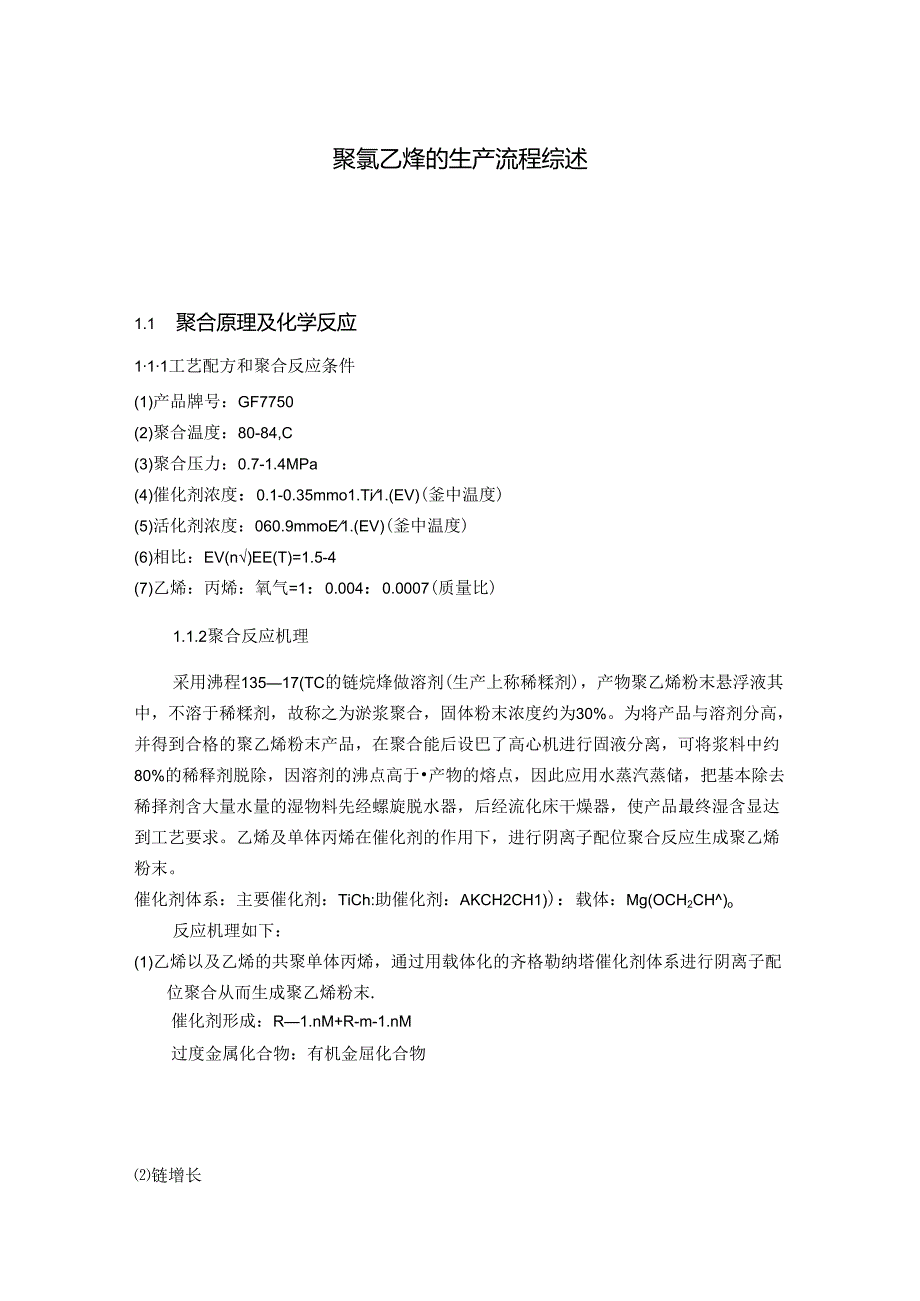

1、聚氯乙烽的生产流程综述目录ItazMfiMfcTkXttitt1.m三反Ifi11.1.1 工艺配方和聚合反应条件11.1.2 聚合反应机理11.2合工段生产流程茴.21.1. 1聚合系统31.2. 2蒸汽蒸t系统41.3. 3粉末干燥系统41.1 聚合原理及化学反应111工艺配方和聚合反应条件(1)产品牌号：GF7750(2)聚合温度：80-84,C(3)聚合压力：0.7-1.4MPa(4)催化剂浓度：0.1-0.35mmo1.Ti1.(EV)(釜中温度)(5)活化剂浓度：060.9mmoE1.(EV)(釜中温度)(6)相比：EV(n)EE(T)=1.5-4(7)乙烯：丙烯：氧气=1：0.0
2、04：0.0007(质量比)1.1.2聚合反应机理采用沸程13517(TC的链烷烽做溶剂(生产上称稀糅剂)，产物聚乙烯粉末悬浮液其中，不溶于稀糅剂，故称之为淤浆聚合，固体粉末浓度约为30%。为将产品与溶剂分高，并得到合格的聚乙烯粉末产品，在聚合能后设巴了高心机进行固液分离，可将浆料中约80%的稀释剂脱除，因溶剂的沸点高于产物的熔点，因此应用水蒸汽蒸储，把基本除去稀择剂含大量水量的湿物料先经螺旋脱水器，后经流化床干燥器，使产品最终湿含显达到工艺要求。乙烯及单体丙烯在催化剂的作用下，进行阴离子配位聚合反应生成聚乙烯粉末。催化剂体系：主要催化剂：TiCh:助催化剂：AKCH2CH1)：载体：Mg(O

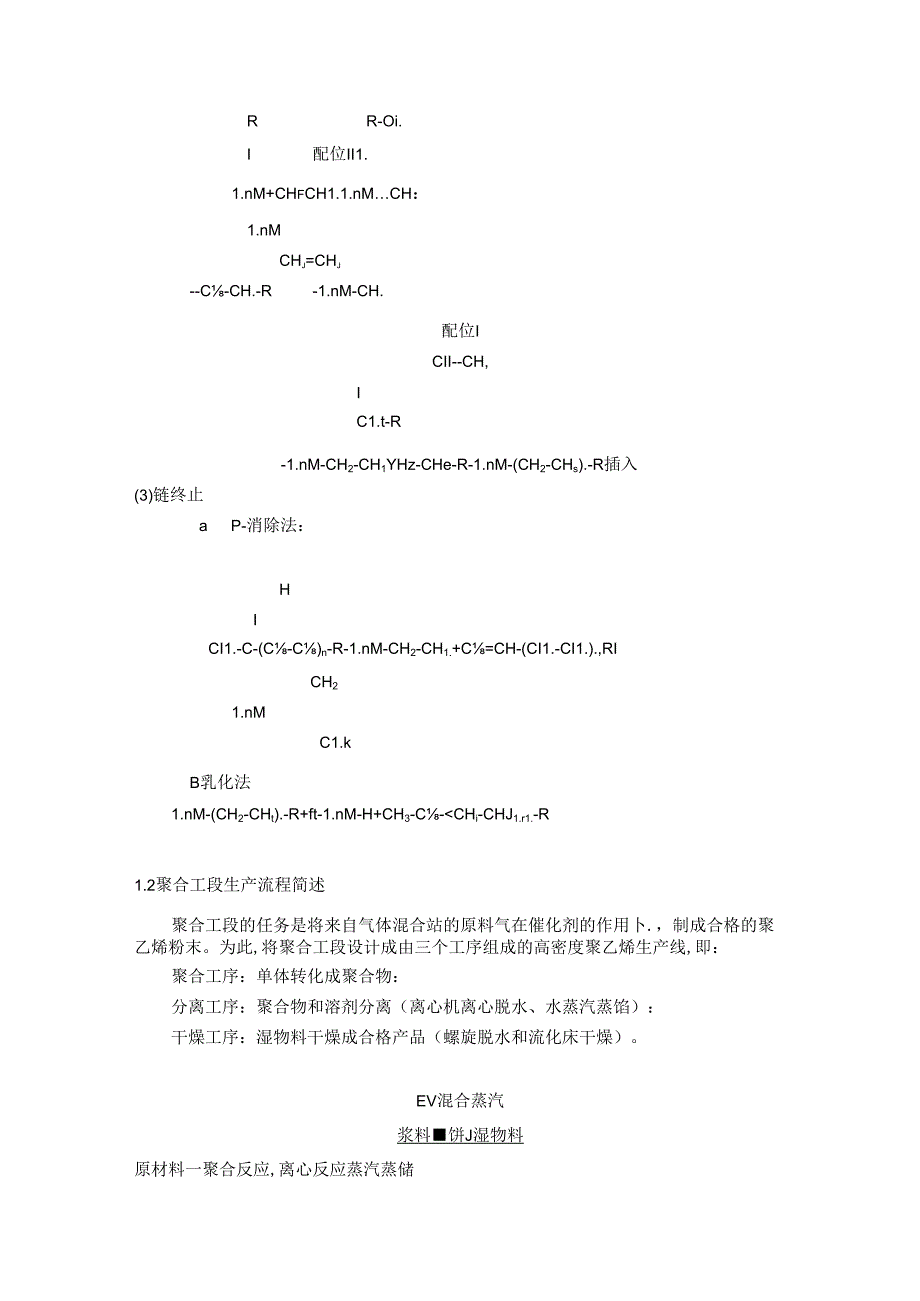

3、CH2CH)o反应机理如下：(1)乙烯以及乙烯的共聚单体丙烯，通过用载体化的齐格勒纳塔催化剂体系进行阴离子配位聚合从而生成聚乙烯粉末.催化剂形成：R1.nM+R-m-1.nM过度金属化合物：有机金屈化合物链增长RR-Oi.I配位II1.1.nM+CHfCH1.1.nMCH：1.nMCHj=CHj-C-CH.-R-1.nM-CH.配位ICII-CH,IC1.t-R-1.nM-CH2-CH1YHz-CHe-R-1.nM-(CH2-CHs).-R插入(3)链终止aP-消除法：HICI1.-C-(C-C)n-R-1.nM-CH2-CH1.+C=CH-(CI1.-CI1.).,RICH21.nMC1.k

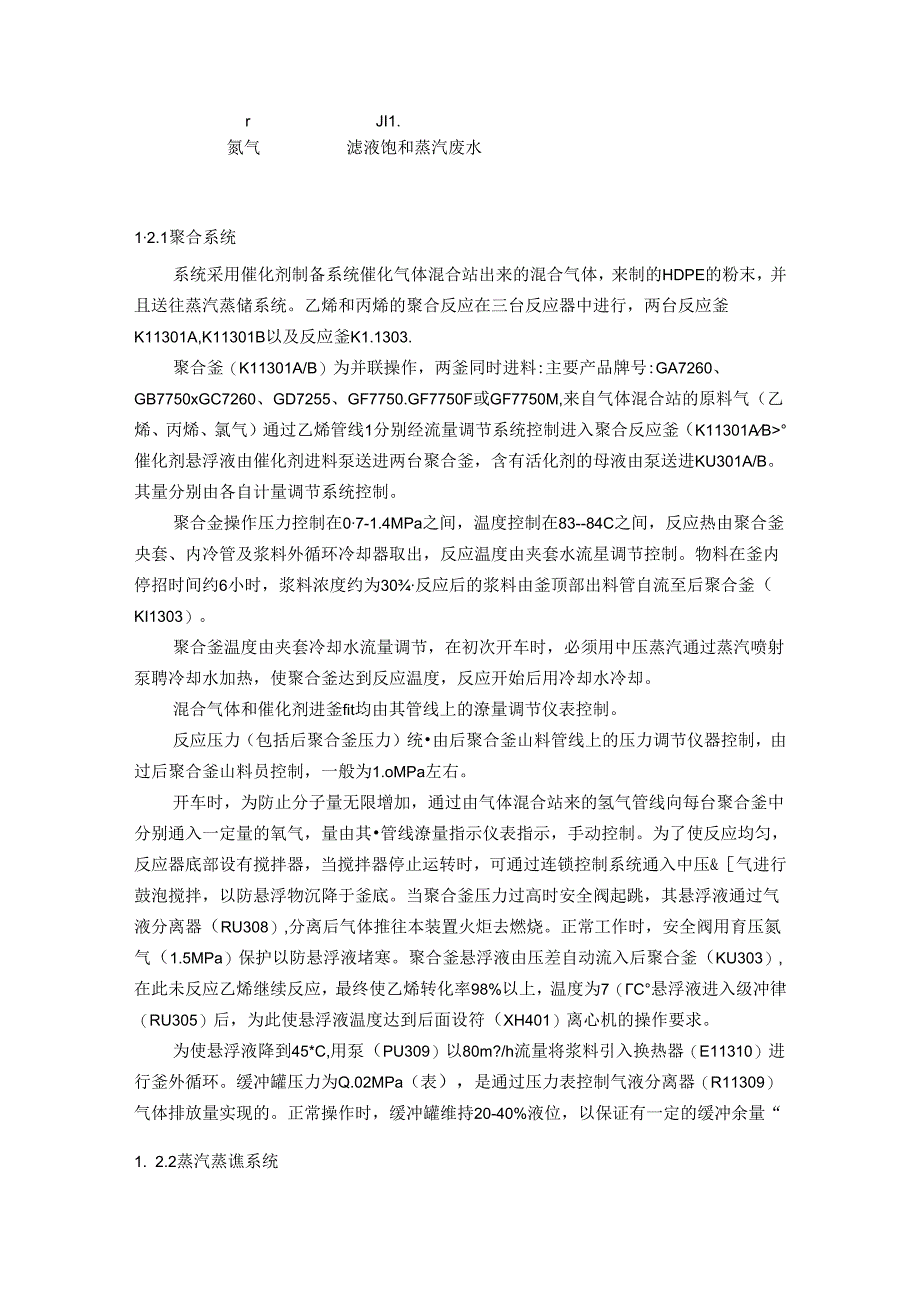

4、B乳化法1.nM-(CH2-CHt).-R+ft-1.nM-H+CH3-C-催化剂悬浮液由催化剂进料泵送进两台聚合釜，含有活化剂的母液由泵送进KU301A/B。其量分别由各自计量调节系统控制。聚合金操作压力控制在07-1.4MPa之间，温度控制在83-84C之间，反应热由聚合釜央套、内冷管及浆料外循环冷却器取出，反应温度由夹套水流星调节控制。物料在釜内停招时间约6小时，浆料浓度约为30反应后的浆料由釜顶部出料管自流至后聚合釜（KI1303）。聚合釜温度由夹套冷却水流量调节，在初次开车时，必须用中压蒸汽通过蒸汽喷射泵聘冷却水加热，使聚合釜达到反应温度，反应开始后用冷却水冷却。混合气体和催化剂进釜
5、fit均由其管线上的潦量调节仪表控制。反应压力（包括后聚合釜压力）统由后聚合釜山料管线上的压力调节仪器控制，由过后聚合釜山料员控制，一般为1.oMPa左右。开车时，为防止分子量无限增加，通过由气体混合站来的氢气管线向每台聚合釜中分别通入一定量的氧气，量由其管线潦量指示仪表指示，手动控制。为了使反应均匀，反应器底部设有搅拌器，当搅拌器停止运转时，可通过连锁控制系统通入中压&气进行鼓泡搅拌，以防悬浮物沉降于釜底。当聚合釜压力过高时安全阀起跳，其悬浮液通过气液分离器（RU308）,分离后气体推往本装置火炬去燃烧。正常工作时，安全阀用育压氮气（1.5MPa）保护以防悬浮液堵寒。聚合釜悬浮液由压差自动流
6、入后聚合釜（KU303）,在此未反应乙烯继续反应，最终使乙烯转化率98%以上，温度为7（C悬浮液进入级冲律（RU305）后，为此使悬浮液温度达到后面设符（XH401）离心机的操作要求。为使悬浮液降到45*C,用泵（PU309）以80m?/h流量将浆料引入换热器（E11310）进行釜外循环。缓冲罐压力为Q.02MPa（表），是通过压力表控制气液分离器（R11309）气体排放量实现的。正常操作时，缓冲罐维持20-40%液位，以保证有一定的缓冲余量“1. 2.2蒸汽蒸谯系统该系统是相聚合系统来的聚合物悬浮液经离心机分离，分齿所得母液送至m化剂制符系统循环利用，含有稀释剂的粉末经螺旋输送器送至水蒸气蒸
7、储金（R114（）3A）,经双釜串供水蒸气蒸播，稀释剂通过水蒸气被带出，剩下的大约含湿10%的粉末送往干燥工段。来自缓冲掘（R113O5）的悬浮液由泵打入沉降离心机（XI14OD中进行禹心分离，温度为45C,压力为0.01MPa。部分稀释剂（80%）被分离出来作为母波自流至催化剂制备罐（RII2I0）循环利用,分齿后含稀样剂的物料经螺旋输送器（1.II402）送入水蒸气蒸储釜（RII403）,该釜共有两台，进行申联操作。低压蒸汽通过过滤器R114II）由压力控制阀减压至0（）8MPa（表）,直接加入到蒸气蒸懒釜（R1.1403）内。每台釜有两个蒸汽入口，潦量分别由蒸汽管线上的流量控制器控制，聚
8、合釜山釜内蒸汽温度控制为98匕。稀糅剂和水的混合蒸汽由釜顶部出去，一部分到氮气预热器（E1.1502）,对其进行第一段加热。由蒸气蒸储釜（RII403A/B）得到含湿10%的聚乙烯粉末，经过螺旋脱水器XII4I5）送至流化床干燥器（XII5O4）进行干燥。由蒸气蒸饱釜顶端通过颈管潦出来的蒸汽冷凝液自流至水槽（R1I408），通过水泵P11410）乂返回到蒸储釜，多余部分有水槽（R11408）排至下水道。来自稀择剂蒸谣的低聚物蜡加入到第釜内。沉降离心机（X1140I）内部独封，残留的乙烯气体和部分稀择剂蒸汽通过氢封罐（R1.1412）经气液分离器（R1.1.313）后排往火炬（SI1315）.1
9、.2. 3粉末干燥系统来自蒸汽蒸馅釜的湿粉末经过杓轮进入硫化床干燥器（115（MX）用热氨气分三段进行干燥.干燥后的粉末通过U506X轮用鼓风机（115】IX）风送至粉末均化系统。结块的粉末经振动筛（U507X）将其筛出。出干燥耦的氮气带有部分粉料，进入袋滤涔(11510Xab),分离所夹带的聚乙烯粉末，分离后的氮气进入氮气冷却塔(11509X),分离下来的粉末羟星型出料器返回干燥甥(11504X),在煎气冷却塔中，氯气和冷却水逆流接触而得到冷却并析出超出该温度下饱和部分的水分。出塔的氮气经引风机(11548)、鼓风机C1505X)增压后入第一赳气加热器(11545)和第二氮气加热器(11546),分别用副产蒸汽和低压蒸汽供热。加热后的短气再进入流化床(U504X)，从而完成闭合循环。从水蒸汽蒸储(上-工序)来的含稀择剂的水蒸汽在本工序进行废热利用后，内凝液在分离器(11513)中进行倾析分层，分离得到的稀择剂将送到回收(1141X),水层送到(11406),
