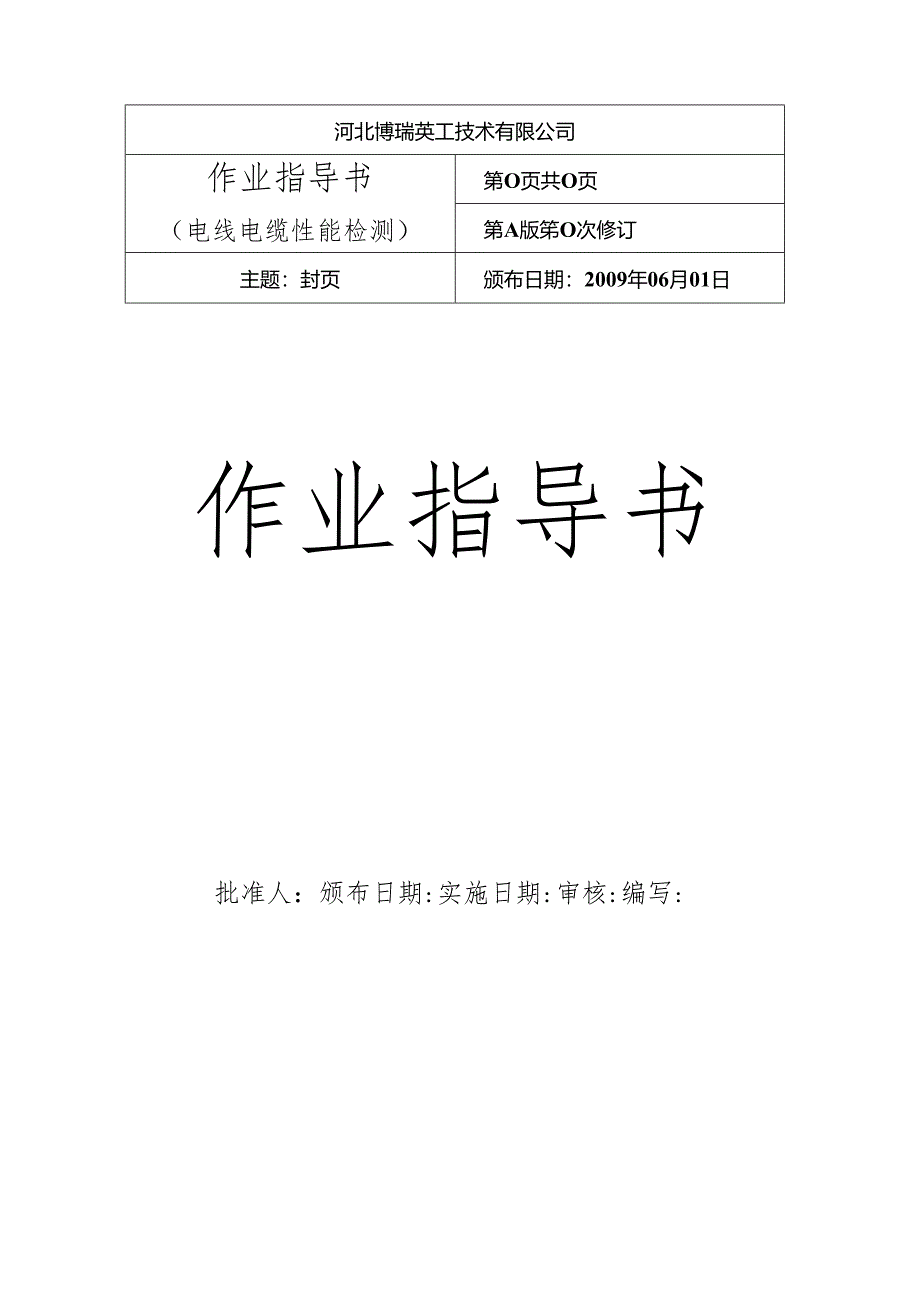

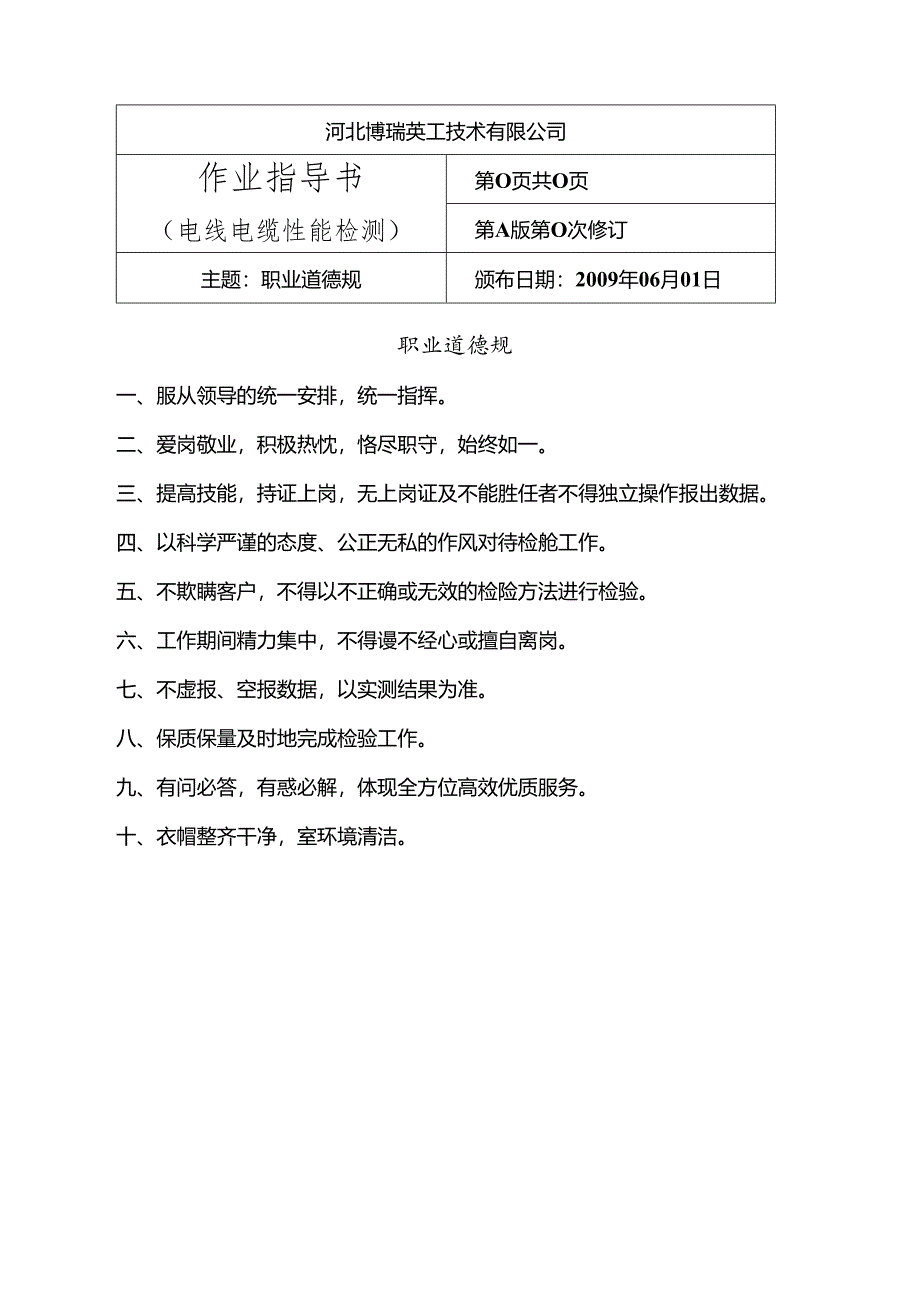

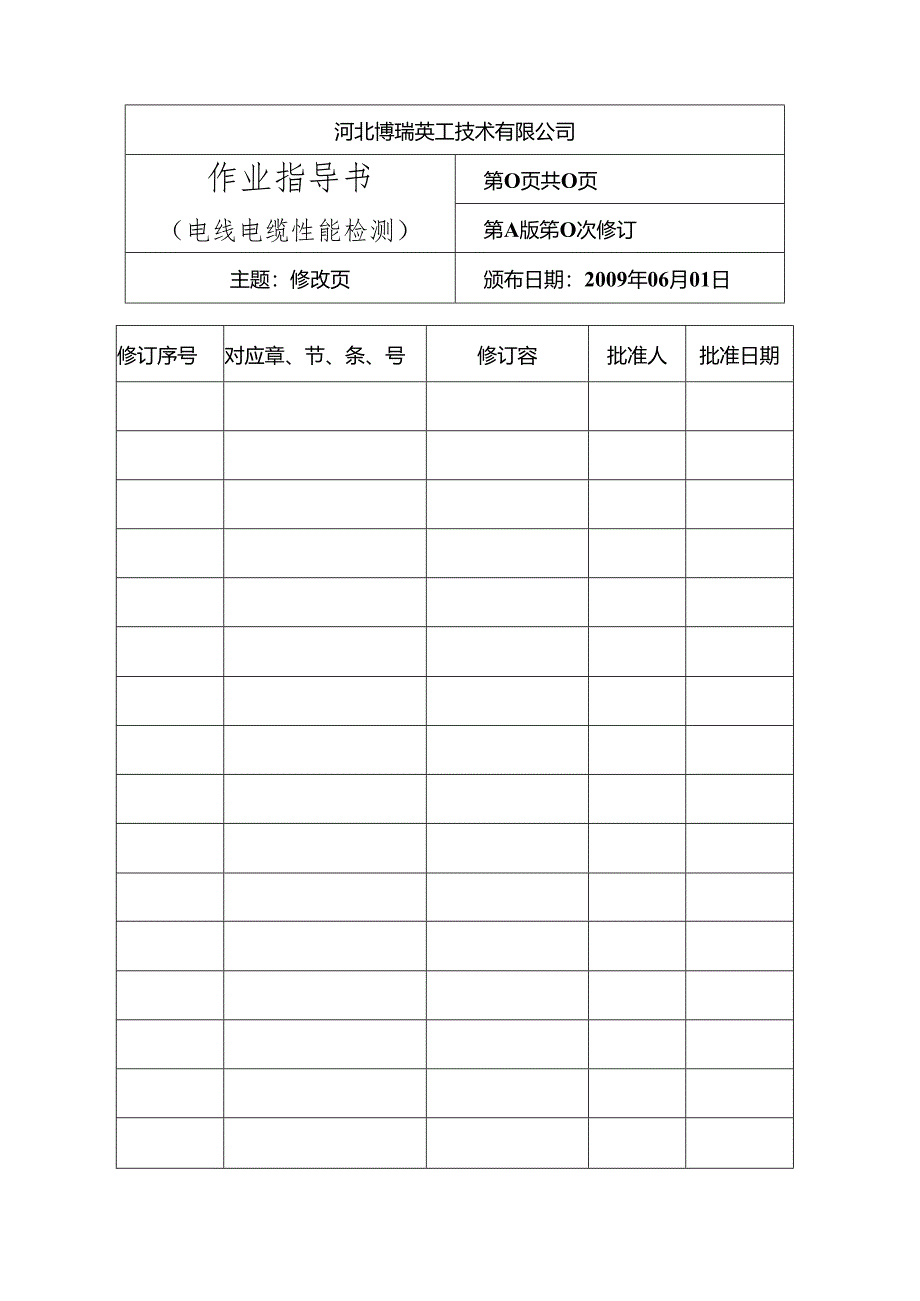

1、河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第O页共O页第A版笫O次修订主题：封页颁布日期：2009年06月01日作业指导书批准人：颁布日期:实施日期:审核:编写:河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第O页共O页第A版笫O次修订主题：修改页颁布日期：2009年06月01日修订序号对应章、节、条、号修订容批准人批准日期河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第O页共O页第A版第O次修订主题：职业道德规颁布日期：2009年06月01日职业道德规一、服从领导的统一安排，统一指挥。二、爱岗敬业，积极热忱，恪尽职守，始终如一。三、提高技能，持证上岗，无上岗证及不
2、能胜任者不得独立操作报出数据。四、以科学严谨的态度、公正无私的作风对待检舱工作。五、不欺瞒客户，不得以不正确或无效的检险方法进行检验。六、工作期间精力集中，不得谩不经心或擅自离岗。七、不虚报、空报数据，以实测结果为准。八、保质保量及时地完成检验工作。九、有问必答，有惑必解，体现全方位高效优质服务。十、衣帽整齐干净，室环境清洁。河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第O页共O页第A版笫O次修订主题：目录颁布日期：2009年06月01日第一章高压试验第二章导体电阻试验第三章绝缘电阻试验第四章绝缘厚度试验第五章外形尺寸试验第六章附表河北博瑞英工技术有限公司作业指导书（电线电缆性能检测
3、）第1页共3页第A版笫0次修订主题：电压试颁布日期：2009年06月01日第一章电压试验1. 1适用国本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。1.2 依据标准GB50303-2002建筑电气工程施工质量验收规GB/T3048.8-2007电线电缆电性能试验方法第8部分：交流电压试验GB/T5023.2-2008额定电压450/75OV及以下聚氯乙烯绝獴电缆第2部分：试验方法GB/T5013.2-2008额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法1.3 仪器设备SBJ-I型工频高压试险设备1.4试验方法1.4 .1先将电缆在温度为205oC水槽浸
4、水一小时，试样两个端部伸出水面的长度应不小于200mm,且应保证在规定的试脸电压下不发生沿其表面闪络放电。河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第2页共3页第A版第0次修订主题：电压试颁布日期：2009年06月01日1.4.2应按规定接线方式接线，也可采用其他接线方式，但必须保证试样每一线芯与其相邻线芯之间，至少经受一次按产品标准规定的工频电压试验。1.4.3打开电源开关，按加压启动按钮，开始施加电压，对试样施加电压时，应当从足够低的数值（不应超过产品标准所规定试骏电压值的40%）开始，以防止操作瞬变过程而引起的过电压影响；然后应缓慢地升高电压，以便能在仪表上准确读数，但也不能
5、升得太慢，以免造成在接近试验电压时耐压时间过长。当施加电压超过75舟试脸电压后，只要以每秒2%的速率升压，一般可满足上述要求。当达到要求电压时，开始设定加压时间，当达到规定时间后，不发生击穿现象，则说明电缆耐压符合要求。1.4.4当检测耐压结束后，降低电压，直至低于所规定的试验电压值的40%,然后再切断电源，以免可能出现瞬变过程而导致故障或造成不正确的试验结果。1.5试验结果及评定1.5.1试样在施加所规定的试验电压和持续时间无任何击穿现象，则可认为该试样通过耐受工频电压试验。1.5.2试般中如发生异常现象，应判断是否属于“假击穿”。假击穿现象河北博瑞建工技术有限公司作业指导书（电线电缆性能检
6、测）第3页共3页第A版笫O次修订主题：电压试验颁布日期：2009年06月01日应予排除，并重新试验。只有当试样不可能再次耐受相同电压值的试验时，则应认定试样已击穿。1. 5.3如果在试验过程中，试样的试验终端发生沿其表面闪络放电或部击穿，允许另做试验终端，并重复进行试验。1.6注意事项1.6.1试验回路应有快速保护装置，以保证当试样击穿或试样端部或终端发生沿其表面闪络放电或部击穿时能迅速切断试跄电源。1. 6.2试验设备、测量系统和试样的高压端与周围接地体之间应保持足够的安全距离，以防止产生空气放电。试验区域周围应有可靠的安全措施，如金属接地栅栏，信号灯或安全警示标志。1.6. 3试验区域应有
7、接地电极，接地电阻应小于4欧，试验装置的接地端或附加电极均应与接地电极可靠连接。河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第1页共6页第A版笫0次修订主题：导体电阻试睑颁布日期：2009年06月01日第二章导体电阻试验2. 1适用围本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。3. 2依据标准GB50303-2002建筑电气工程施工质量验收规GB50411-2007建筑节能工程施工质量验收规GB/T3048.4-2007电线电缆电性能试骏方法第4部分：导体直流电阻试验GB/T5023.2-2008额定电压450/75OV及以下聚氯乙烯绝缘电缆第4. 分：试
8、验方法GB/T5013.2-2008额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法2.3仪器设备QJ57P型直流电阻电桥2.4试验方法2. 4.1干电池安装：在电桥背面电池盒按板性装入六节1号1.5V干电池（桥路电源）和2节6F22型9V橙层电池（指零仪电源）。河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第2页共6页第A版笫0次修订主题：导体电阻试睑颁布日期：2009年06月01日2.4.2面板操作2.4. 2.1桥路电源和指零仪的接/外接选择开关设置2.4.2.2桥路电源和指零仪均采用接：应将选择开关扳向“Bm”、Up99U1.XTO2.4.2.3桥路电源采用外接，指
9、零仪采用接：应将电源选择开关扳向B,将电桥附件一AC/DC电源适配器的输出线插头插入“Be”插孔，或在“氏两接线柱处按极性接入DC1.5-2V用户自备电源。此时1.5V1号干电池可装可不装，但指零仅用6F22型9V叠层电池必须装上。2.4.2.4采用外接指零仪：应将指零仪转换开关板向“Gm”，外接指零仪从Bf接线柱接入。此时6F22型9V叠层电池可装可不装。2.4.2.5电池电压检查:将倍率盘“MU1.TIP1.IER”由rtOFFw分别旋到“B、”和“G”一桥路和指零仪电源电压检查，电表指针进入或超过绿线国表示电压正常。2.4.2.6指零仪调零：将倍率盘置于某一倍率，预热5分钟后，调节调零电
10、位器“ZERO”,对指零仅进行零点调整。2.4.2.7按钮开关：“B”、“G”分别为桥路电源、指零仪按钮开关。按下接通、复位（放手）断开；当按下后旋转90开关接通并锁定，再旋转河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第3页共6页第A版笫0次修订主题：导体电阻试睑颁布日期：2009年06月01日90开关自行复位。2.4.3接线：用测量导线（每根VO.1Q）按四线制接法将被测电阻器1.与电桥的G、R、P?和C?连接柱正确、可靠相连接。2.4.4测量程序2.4.4.1测量前应将倍率盘和5个测量盘自始点至终点来回旋转数次，使开关接触良好。2.4.4.2根据被测电阻器阻值K标称值，适当设置
11、倍率盘、测量盘示值。在同时按下“B”、“G”按钮同时调节测量盘便指零仪回零一一电桥平衡，则被测电阻阻值由下式表示：R=倍率X测量盘读数值2.5有关部件使用规则2.5.1测量盘：适当选择倍率盘，尽量使左起第一测量盘示值不为0,以使测量数据有足够的读数位数，提高分辨力，确保测量的准确度。特别提示：第一测量盘左下方有小数点“”符号，故测量盘读数值应为0.1X5个读数盘示值之和。各字盘上“X”符号表示10,请勿忘记进位。2.5.2指零仪：指示表指针偏转方向，按国际惯例，设计时规定电桥平衡过程中指孝仪偏转方向与测量盘旋转方向保持一致。如将测量盘往顺时针方向旋转，则指零仪指针应跟随其向顺时针方向偏转，反则
12、反河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）笫4页共6页第A版第O次修订主题：导体电阻试酷颁布日期：2009年06月01日之。2.5.3灵敏度调节:初测时指零仪“Sensitivtym（灵敏度）旋钮应逆时针旋至较低位置，电桥初步平衡后再提高，这样能防止指零仪过载，缩短测量时间。2.5.4“B”“G”按钮使用要点：低值电阻测量时，电桥输出的测试电流较大，若“B”按钮常按不放或按下时间较长，则被测电阻R,耗散功率较大而发热。由于被测电阻器温度系数存在，尤其铜、铝等金属材料温度系数较大，使测量结果随温度而变。再说电桥本身也会发热，也会影响测量精度。采用“点按法”测量，即“B”、“G”两按
13、钮不锁住、间断点按（按下约12秒、复位约46秒）,边按边测量，使测量数据重复性好，以确保电桥应有测量精度。2.5.5采用外接电源供电：电桥平衡过程中必定要调节测量盘，微量机核振动会引起1号干电池与接触片之间接触电阻的改变，至使测试电流波动，结果导致电感产生反电动势，影响电桥平衡点稳定性。采用接触良好、容量足的外接电源是提高平衡点稳定度的有效措施。2.5.6测量程序：测量时应先按“B”、后按“G”按钮；测量完毕应先放“G”后放“B”按钮。在测量过程中（即“B”按钮按下时）不得断开或改接测量点，否则电感因电流突然产生反电势，导致拉电效，危及人身安全。河北博瑞建工技术有限公司作业指导书（电线电缆性能
14、检测）第5页共6页第A版笫0次修订主题：导体电阻试睑颁布日期：2009年06月0102.6测量结果及评定R=倍率X测量盘读数值Dd254.5100ORi）=RtXJ）f234.5+r1.式中：t在测量时的试样温度，cC;RJn20（时导体电阻，km;Rt-1（aC）时，长度为1.（m）的电缆导体电阻，Q；1.-电缆试样长度（是成品试样的长度，而不是单根绝缘线芯或单线的长度），m测量结果应按有关电缆产品标准中试脸要求的规定进行评定。2. 7注意事项2.7.1测量结尾工作：每次测量告一段落，应及时将“B”“G”按钮复位，改接被测电阻后再继续测量。电桥使用完毕，必须将倍率开关置于“OFF”位置。电桥若近期不用，应将所有电池取出，防止干电池漏液。如已漏液，则应及时彻底清理，以防损坏电桥。2.7.2电桥只能对无源电阻进行测试，严禁市电或其他电源从测量端引入。2.7.3电桥贮放环境条件：温度5七35,相对湿度25%80%,空河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第6页共6页第A版笫0次修订主题：导体电阻试睑颁布日期：2009
