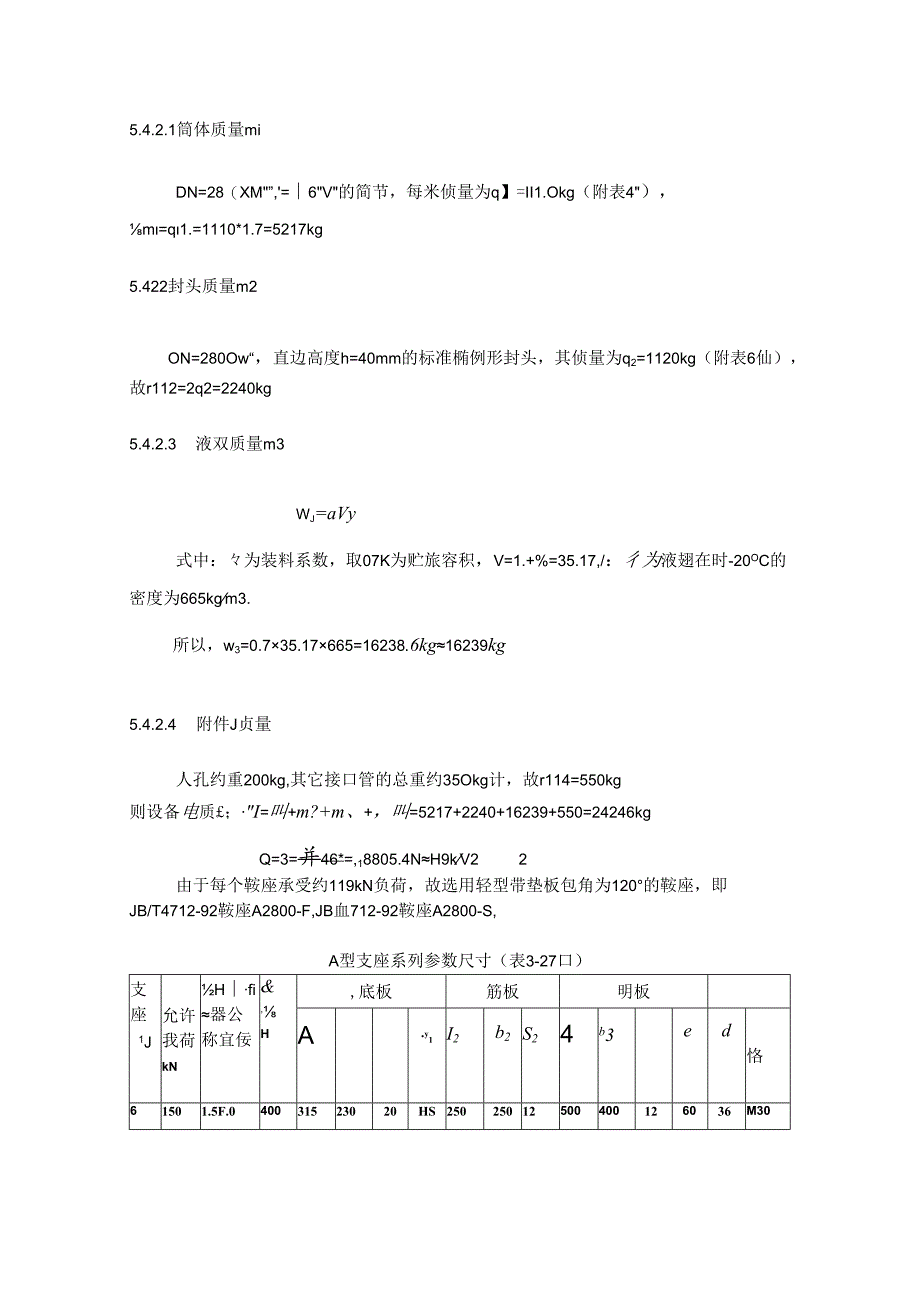

1、5.4.2.1筒体质量miDN=28（XM”,=6V的简节，每米侦量为q】=II1.Okg（附表4），m=q1.=1110*1.7=5217kg5.422封头质量m2ON=280Ow“，直边高度h=40mm的标准椭例形封头，其侦量为q2=1120kg（附表6仙），故r112=2q2=2240kg5.4.2.3 液双质量m3wj=aVy式中：为装料系数，取07K为贮旅容积，V=1.+%=35.17,/：彳为液翅在时-20OC的密度为665kgm3.所以，w3=0.735.17665=16238.6kg16239kg5.4.2.4 附件J贞量人孔约重200kg,其它接口管的总重约35Okg计，故r
2、114=550kg则设备电质；I=叫+m?+m、+，叫=5217+2240+16239+550=24246kgQ=3=并46*=,18805.4NH9kV22由于每个鞍座承受约119kN负荷，故选用轻型带垫板包角为120的鞍座，即JB/T4712-92鞍座A2800-F,JB血712-92鞍座A2800-S,A型支座系列参数尺寸（表3-27口）支座1J允许我荷kNHfi器公称宜佞&,H,底板筋板明板Ay1I2b2S24b3ed恪61501.5F.040031523020HS25025012500400126036M305.4.3安装位置贮罐总长1.=4700+（70040）2=6180mm=6
3、.18m1.=2a+I=0.208tW为鞍座位罐体一端的距高，/为两鞍座之间的距离。经计竟，有o=1.28m=1280mm,=3.62m=3620mm5.5 人孔的选取由于贮罐是在常温及最高压力为1.6MPa下工作，人孔标准按公称压力1.6MPa的压力等级选取.又人孔盖直径较大且质量较重，选用水平吊盖法兰人孔，因为人孔结构中有吊钩和销轴，在检修时只需松开螺栓将盖板绕销轴旋转,即可轻松进入，而不必将其取下以节约修理时间。带颈平焊法兰人孔标准尺寸（表15-55国）公称压力MPa直径mmd.6Bd1.64504801037030024011649036该人孔标记为：HG21523-95人孑.RF1.
4、IIIA.G)450-1.65.6 人孔补强的确定为了满意各种工艺和结构上的要求，不行避开的要在容器的简体或封头上开孔并安装接管。开孔后，壳壁因除去了一部分承载的金属材料而被减弱，而出现应力集中现象.，为保证容器平安运行，对开孔必需实行适当的措施加以补强，以降低峰值应力。这里采纳补强圈补强，因其结构筒洁、制造便利、运用阅历丰市。5.6.1 人孔补强由于人孔的筒节不是采纳无缝钢管制造，故不能干脆选用补强网标准。因人孔内径d=4S0mm,壁厚e=”w,故补强圈内径D=450+210+14=484mm,外径D2=760mmtRd，450x（16-1.8）n=J-=23inn补强圈的厚度计算：-D76

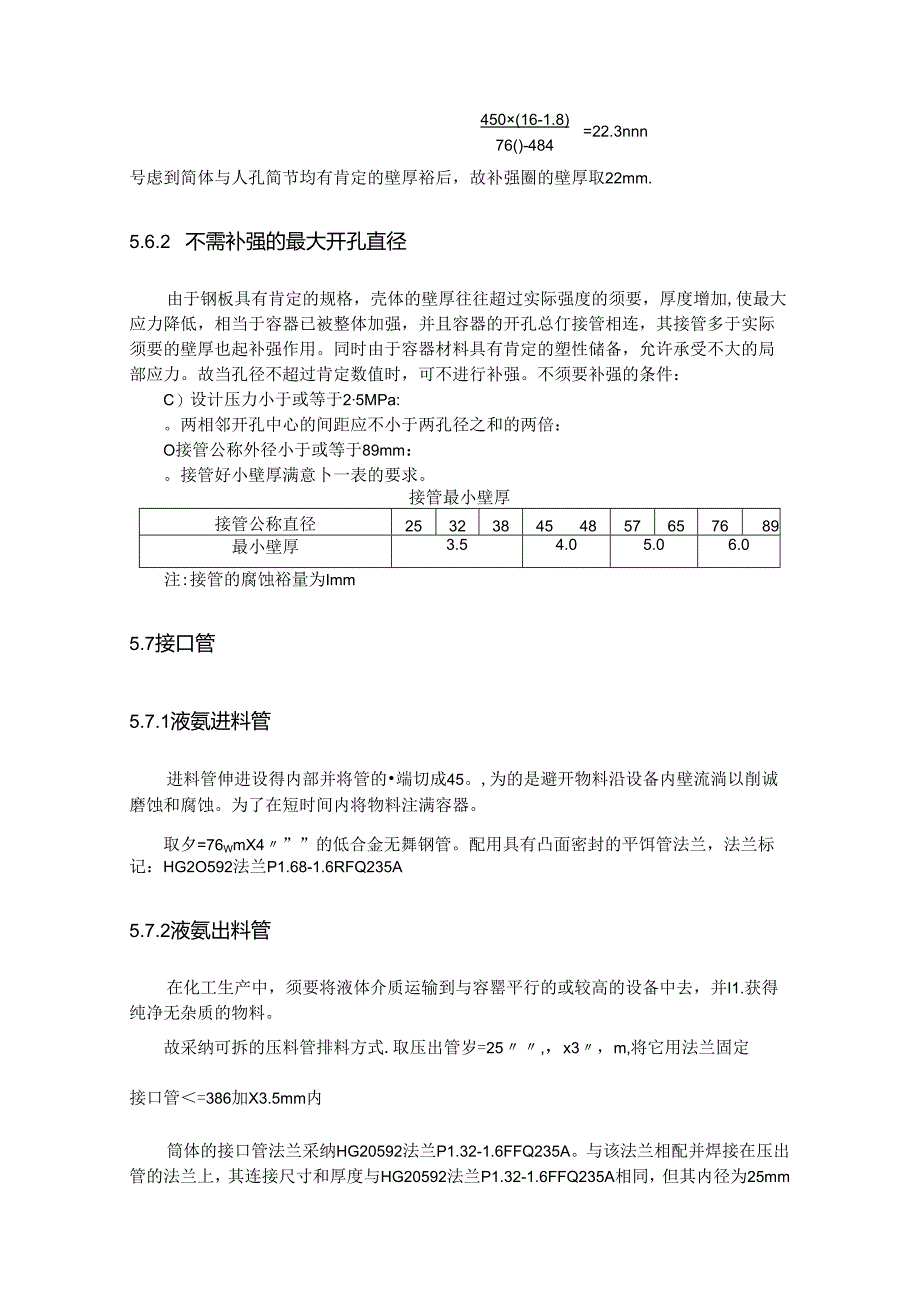

5、0-484450(16-1.8)76()-484=22.3nnn号虑到简体与人孔简节均有肯定的壁厚裕后，故补强圈的壁厚取22mm.5.6.2 不需补强的最大开孔直径由于钢板具有肯定的规格，壳体的壁厚往往超过实际强度的须要，厚度增加,使最大应力降低，相当于容器已被整体加强，并且容器的开孔总仃接管相连，其接管多于实际须要的壁厚也起补强作用。同时由于容器材料具有肯定的塑性储备，允许承受不大的局部应力。故当孔径不超过肯定数值时，可不进行补强。不须要补强的条件：C）设计压力小于或等于25MPa:。两相邻开孔中心的间距应不小于两孔径之和的两倍：O接管公称外径小于或等于89mm：。接管好小壁厚满意卜一表的要
6、求。接管最小壁厚接管公称直径253238454857657689最小壁厚3.54.05.06.0注:接管的腐蚀裕量为Imm5.7接口管5.7.1液氨进料管进料管伸进设得内部并将管的端切成45。,为的是避开物料沿设备内壁流淌以削诚磨蚀和腐蚀。为了在短时间内将物料注满容器。取夕=76WmX4”的低合金无舞钢管。配用具有凸面密封的平饵管法兰，法兰标记：HG2O592法兰P1.68-1.6RFQ235A5.7.2液氨出料管在化工生产中，须要将液体介质运输到与容罂平行的或较高的设备中去，并I1.获得纯净无杂质的物料。故采纳可拆的压料管排料方式.取压出管岁=25,，x3，m,将它用法兰固定接口管=386加
7、X3.5mm内筒体的接口管法兰采纳HG20592法兰P1.32-1.6FFQ235A。与该法兰相配并焊接在压出管的法兰上，其连接尺寸和厚度与HG20592法兰P1.32-1.6FFQ235A相同，但其内径为25mm。液氨压出管的端部法兰采纳HG20592法兰P1.20-1.6FFQ235A：压出管伸入2.75m,为了能更大限度的吸走介质，因此在压出管出口安装软接管。5.7.3排污管在清洗贮揶式，为了能够将废液完全解除贮域外，液氨介侦会腐蚀解壁而出现沉淀，故需在简体底部安设排污管个。因此管子规格取为：4=25gx3m,管端焊有一与截止阀J41W16相配的管法兰HG20592法兰P1.50-1.6
8、RFQ235A：5.7.4 液面计接管液面计是用来视察设备内部液位改变的一种装置，通过测量液位来确定容蹲中物料的数量.由于设备不大且压力较小，物料干净。故采纳玻璃管液面计B1.WPN1.6，1.=1200mm,HG5-227-8O两支。与液面计相配的接口管尺寸为：0=8x3mm,管法兰hiG20592法兰P1.15-1.6FFQ235A,5.7.5 放空接口管为了在注入液体时，将容涔内的空气排到罐体外以便能顺当快速地注入，需安设一放空管。故采纳d=28三x痴加的无缝钢管，管法兰HG20592法兰P1.221.6FFQ235A576平安阀接口管平安阀是通过阀的自动开启排出气体来降低容涔内过高的压
9、力。为了操作的平安，因此安设一平安阀。平安阀接口管尺寸由平安阀泄放量确定。因此选用32x2.5的无缝钢管，管法兰HG20592法兰P1.2516FFQ235A,接口管中，其选择的条均在不须要补强的条件之内，因此，以上接口管在简体上的开孔不须要补强。第六章总结在设计中，由于贮罐容积较小，故采纳卧式圆筒形容器，因此其长径比较小。在选材时综合考虑材料的物理、力学性能，耐腐蚀性，经济性。在进行工艺计算后再进行了强度校核。在结构设计时，杳阅资料参照相关标准选择附件。设计完毕后，参照设计结果绘制了贮罐设备图。由于学问有限，在设计中还有诸多不明之处，须要按着学习，以补充学问的缺陷。通过设计,从中学到了综合分
