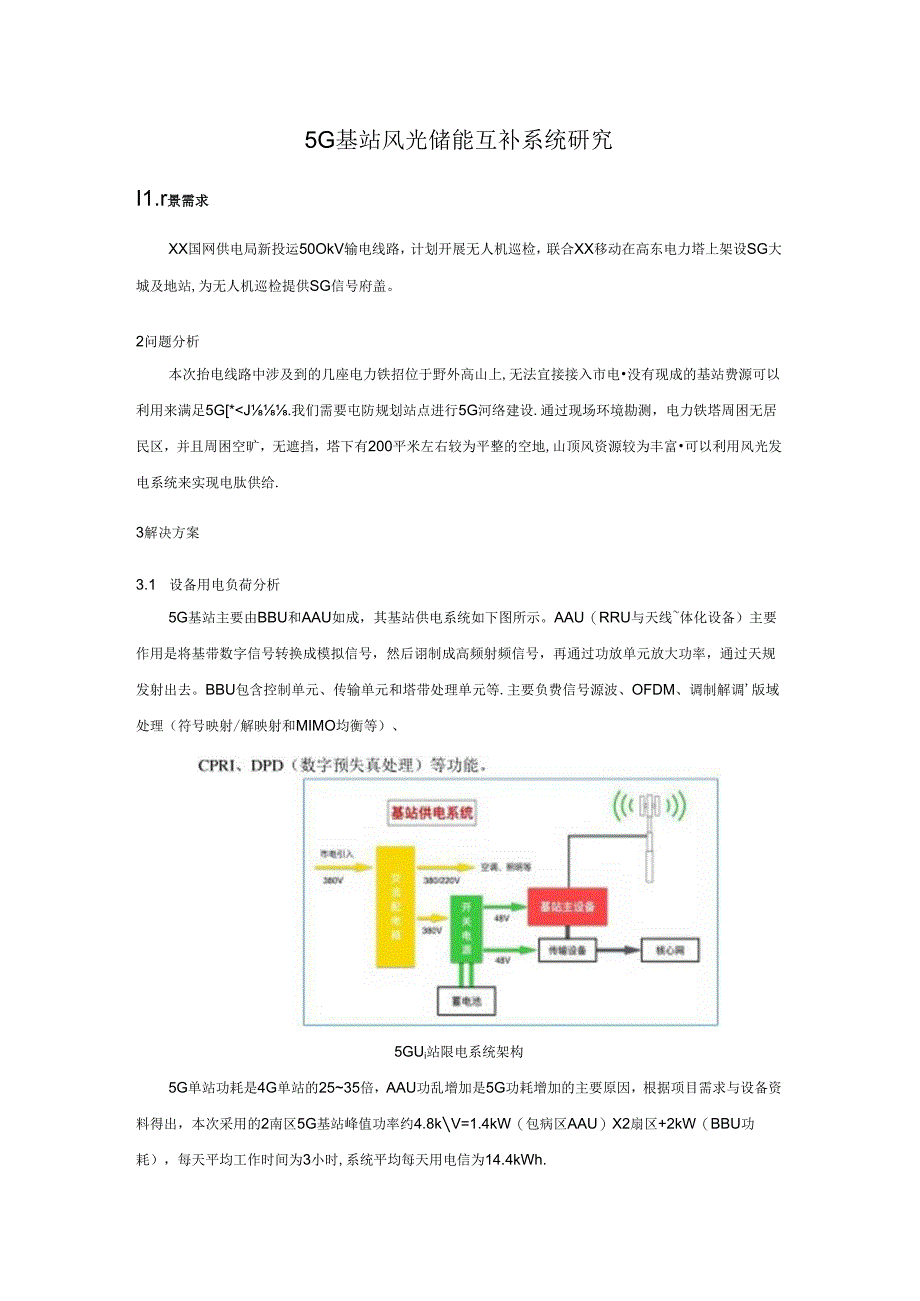

1、5G基站风光储能互补系统研究I1.r景需求XX国网供电局新投运50OkV输电线路，计划开展无人机巡检，联合XX移动在高东电力塔上架设SG大城及地站,为无人机巡检提供SG信号府盖。2问题分析本次抬电线路中涉及到的几座电力铁招位于野外高山上,无法宜接接入市电没有现成的基站费源可以利用来满足5G*J.我们需要屯防规划站点进行5G河络建设.通过现场环境勘测，电力铁塔周困无居民区，并且周困空旷，无遮挡，塔下有200平米左右较为平整的空地,山顶风资源较为丰富可以利用风光发电系统来实现电肽供给.3解决方案3.1 设备用电负荷分析5G基站主要由BBU和AAU如成，其基站供电系统如下图所示。AAU（RRU与天线

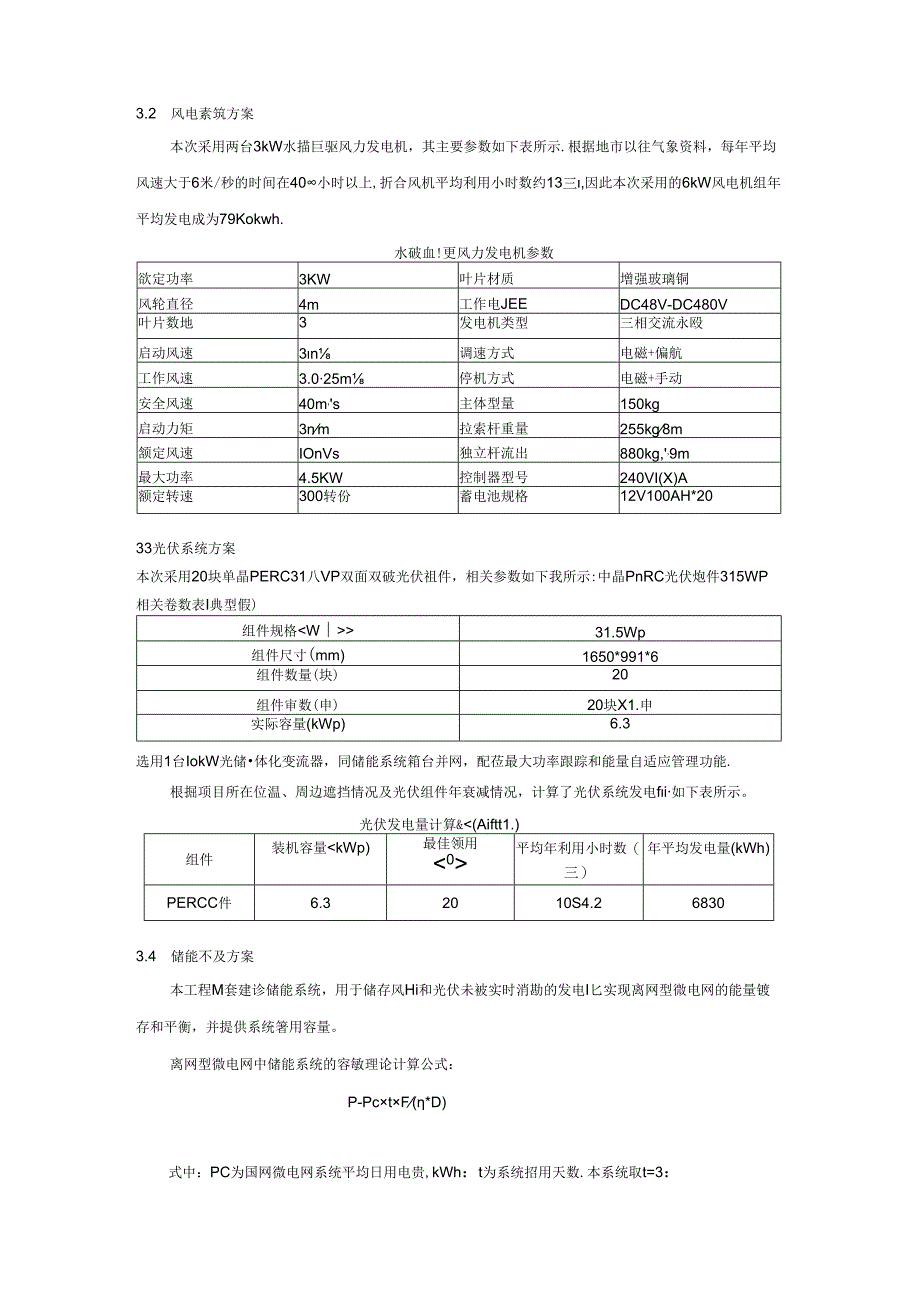

2、体化设备）主要作用是将基带数字信号转换成模拟信号，然后诩制成高频射频信号，再通过功放单元放大功率，通过天规发射出去。BBU包含控制单元、传输单元和塔带处理单元等.主要负费信号源波、OFDM、调制解调版域处理（符号映射/解映射和MIMO均衡等）、5GUi站限电系统架构5G单站功耗是4G单站的2535倍，AAU功乱增加是5G功耗增加的主要原因，根据项目需求与设备资料得出，本次采用的2南区5G基站峰值功率约4.8kV=1.4kW（包病区AAU）X2扇区+2kW（BBU功耗），每天平均工作时间为3小时,系统平均每天用电信为14.4kWh.3.2 风电素筑方案本次采用两台3kW水描巨驱风力发电机，其主要
3、参数如下表所示.根据地市以往气象资料，每年平均风速大于6米/秒的时间在40小时以上,折合风机平均利用小时数约13三,因此本次采用的6kW风电机组年平均发电成为79Kokwh.水破血!更风力发电机参数欲定功率3KW叶片材质增强玻璃铜风轮直径4m工作电JEEDC48V-DC480V叶片数地3发电机类型三相交流永殴启动风速3n调速方式电磁+偏航工作风速3.025m停机方式电磁+手动安全风速40m,s主体型量150kg启动力矩3nm拉索杆重量255kg8m颔定风速IOnVs独立杆流出880kg,9m最大功率4.5KW控制器型号240VI(X)A额定转速300转份蓄电池规格12V100AH*2033光伏
4、系统方案本次采用20块单晶PERC31八VP双面双破光伏祖件，相关参数如下我所示:中晶PnRC光伏炮件315WP相关卷数表I典型假)组件规格31.5Wp组件尺寸(mm)1650*991*6组件数量(块)20组件审数(申)20块X1.申实际容量(kWp)6.3选用1台IokW光储体化变流器，同储能系统箱台并网，配莅最大功率跟踪和能量自适应管理功能.根掘项目所在位温、周边遮挡情况及光伏组件年衰减情况，计算了光伏系统发电fi如下表所示。光伏发电量计算&(Aiftt1.)组件装机容量kWp)最佳领用平均年利用小时数（三）年平均发电量(kWh)PERCC件6.32010S4.268303.4 储能不及方

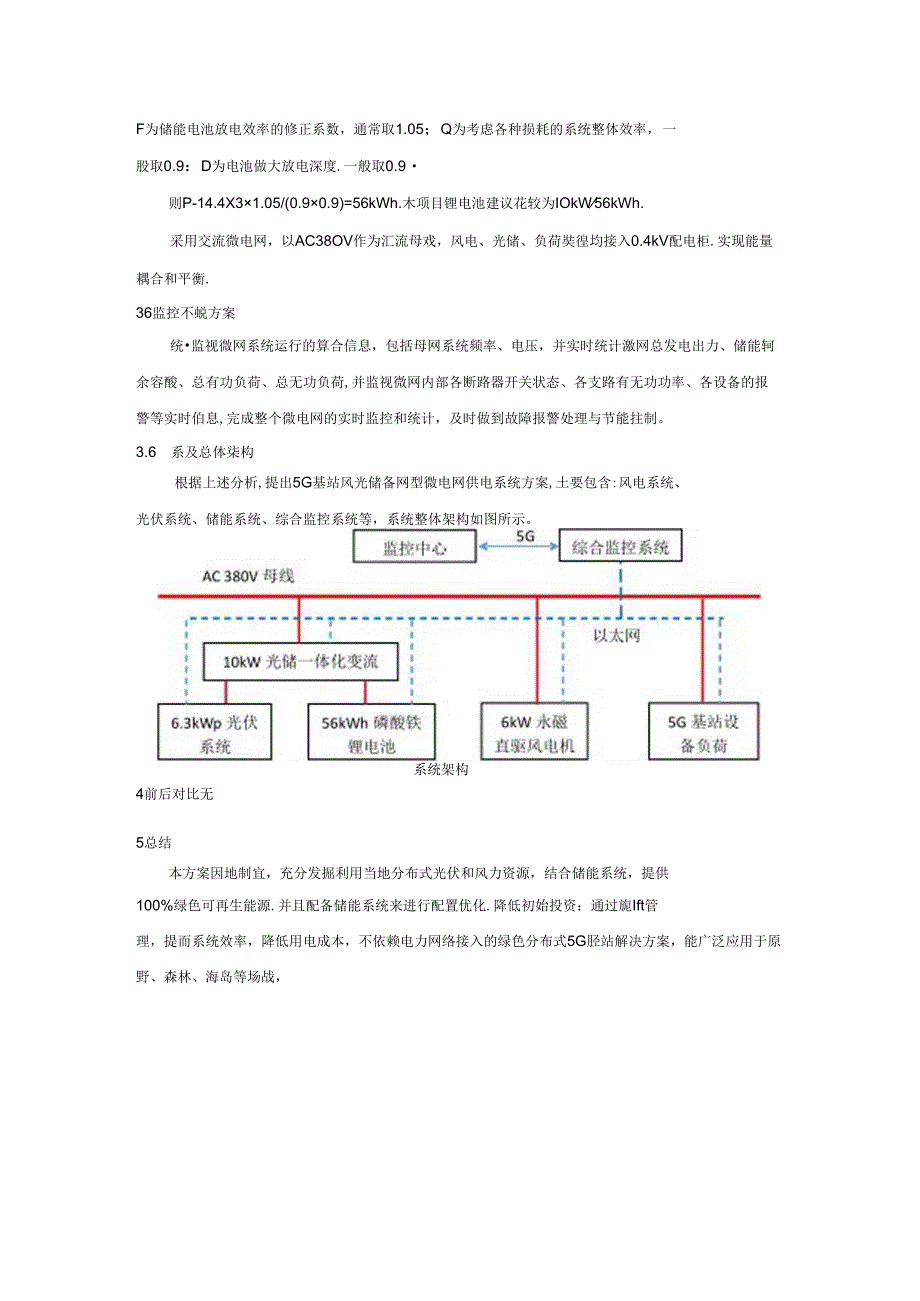

5、案本工程M套建诊储能系统，用于储存风Hi和光伏未被实时消勘的发电I匕实现离网型微电网的能量镀存和平衡，并提供系统箸用容量。离网型微电网中储能系统的容敏理论计算公式：P-PctF(*D)式中：PC为国网微电网系统平均日用电贵,kWh：t为系统招用天数.本系统取t=3：F为储能电池放电效率的修正系数，通常取1.05；Q为考虑各种损耗的系统整体效率，一股取0.9：D为电池做大放电深度.一般取0.9则P-14.4X31.05/(0.90.9)=56kWh.木项目锂电池建议花较为IOkW56kWh.采用交流微电网，以AC38OV作为汇流母戏，风电、光储、负荷奘徨均接入0.4kV配电柜.实现能量耦合和平衡
6、.36监控不蜕方案统监视微网系统运行的算合信息，包括母网系统频率、电压，并实时统计激网总发电出力、储能轲余容酸、总有功负荷、总无功负荷,并监视微网内部各断路器开关状态、各支路有无功功率、各设备的报警等实时伯息,完成整个微电网的实时监控和统计，及时做到故障报警处理与节能拄制。3.6 系及总体柒构根据上述分析,提出5G基站风光储备网型微电网供电系统方案,土要包含:风电系统、光伏系统、储能系统、综合监控系统等，系统整体架构如图所示。系统架构4前后对比无5总结本方案因地制宜，充分发掘利用当地分布式光伏和风力资源，结合储能系统，提供100%绿色可再生能源.并且配备储能系统来进行配置优化.降低初始投资：通过旎Ift管理，提而系统效率，降低用电成本，不依赖电力网络接入的绿色分布式5G胫站解决方案，能广泛应用于原野、森林、海岛等场战，
