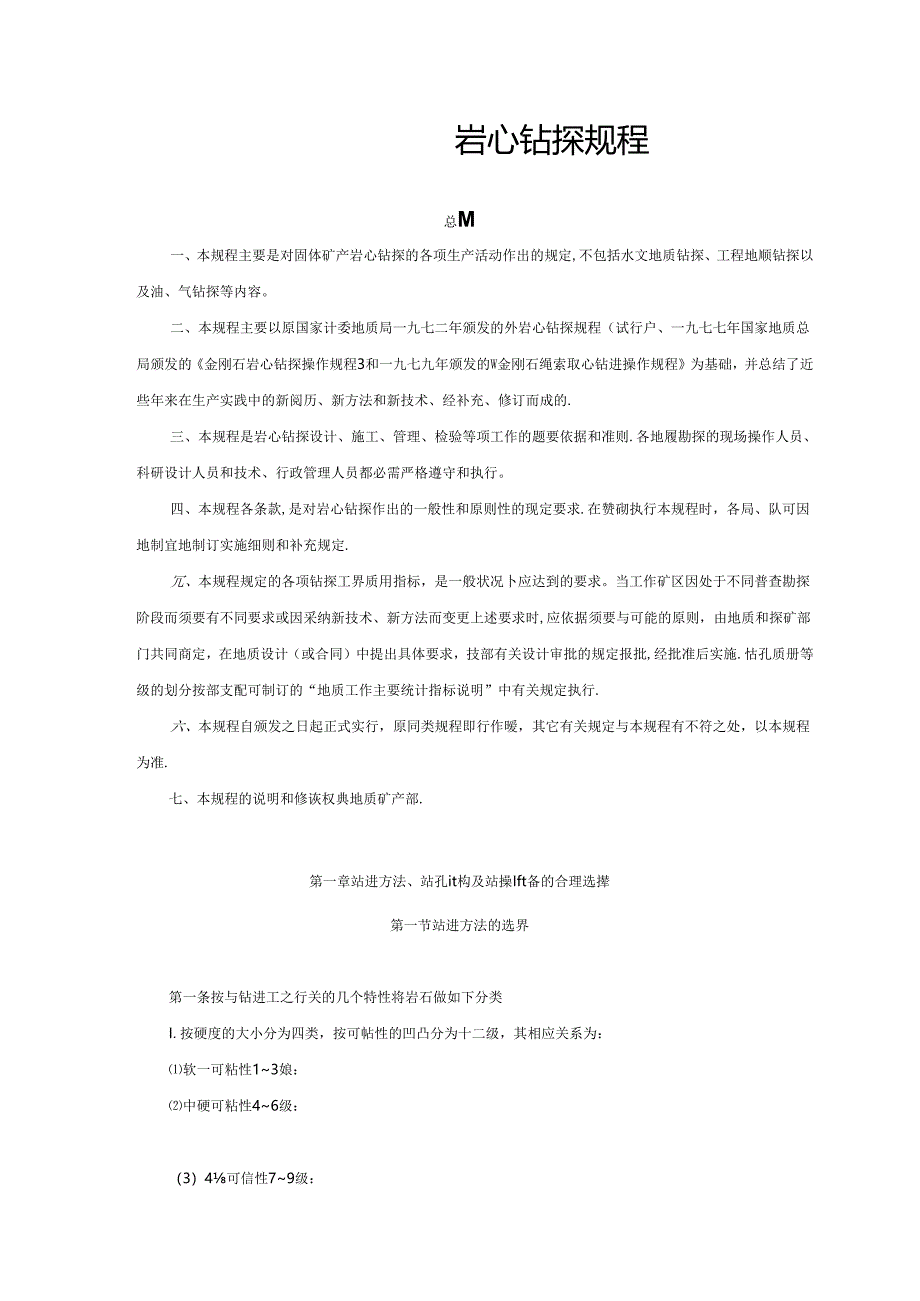

1、岩心钻探规程总M一、本规程主要是对固体矿产岩心钻探的各项生产活动作出的规定,不包括水文地质钻探、工程地顺钻探以及油、气钻探等内容。二、本规程主要以原国家计委地质局一九七二年颁发的外岩心钻探规程(试行户、一九七七年国家地质总局颁发的金刚石岩心钻探操作规程3和一九七九年颁发的W金刚石绳索取心钻进操作规程为基础,并总结了近些年来在生产实践中的新阅历、新方法和新技术、经补充、修订而成的.三、本规程是岩心钻探设计、施工、管理、检验等项工作的题要依据和准则.各地履勘探的现场操作人员、科研设计人员和技术、行政管理人员都必需严格遵守和执行。四、本规程各条款,是对岩心钻探作出的一般性和原则性的现定要求.在赞砌执
2、行本规程时,各局、队可因地制宜地制订实施细则和补充规定.冗、本规程规定的各项钻探工界质用指标,是一般状况卜应达到的要求。当工作矿区因处于不同普查勘探阶段而须要有不同要求或因采纳新技术、新方法而变更上述要求时,应依据须要与可能的原则,由地质和探矿部门共同商定,在地质设计(或合同)中提出具体要求,技部有关设计审批的规定报批,经批准后实施.怙孔质册等级的划分按部支配可制订的“地质工作主要统计指标说明”中有关规定执行.六、本规程自颁发之日起正式实行,原同类规程即行作暧,其它有关规定与本规程有不符之处,以本规程为准.七、本规程的说明和修诙权典地质矿产部.第一章站进方法、站孔it构及站操Ift备的合理选撵

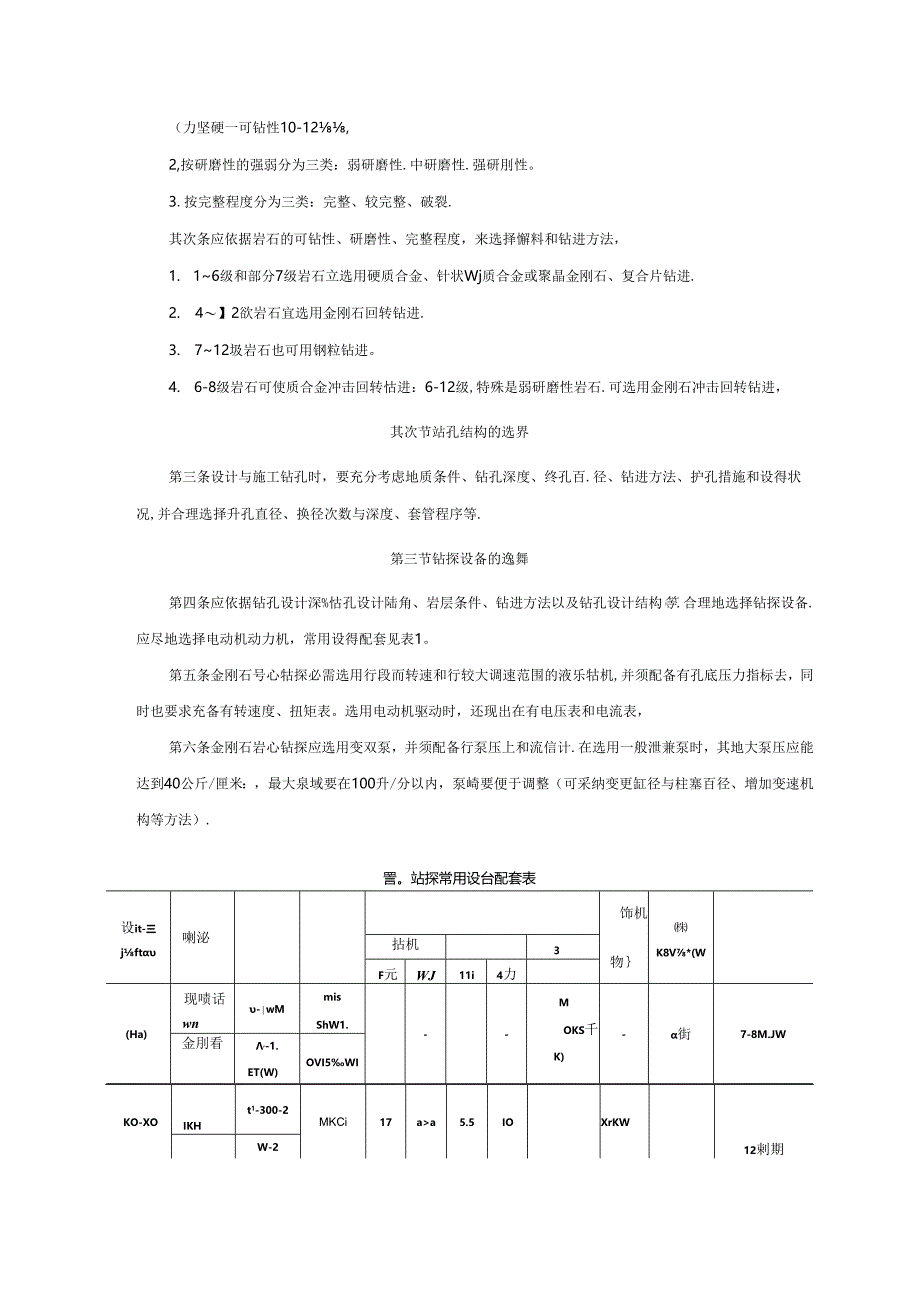

3、第一节站进方法的选界第一条按与钻进工之行关的几个特性将岩石做如下分类I.按硬度的大小分为四类,按可帖性的凹凸分为十二级,其相应关系为:软一可粘性13娘:中硬可粘性46级:(3)4可信性79级:(力坚硬一可钻性10-12,2,按研磨性的强弱分为三类:弱研磨性.中研磨性.强研刖性。3.按完整程度分为三类:完整、较完整、破裂.其次条应依据岩石的可钻性、研磨性、完整程度,来选择懈料和钻进方法,1. 16级和部分7级岩石立选用硬质合金、针状Wj质合金或聚晶金刚石、复合片钻进.2. 4】2欲岩石宜选用金刚石回转钻进.3. 712圾岩石也可用钢粒钻进。4. 6-8级岩石可使质合金冲击回转怙进:6-12级,特
4、殊是弱研磨性岩石.可选用金刚石冲击回转钻进,其次节站孔结构的选界第三条设计与施工钻孔时,要充分考虑地质条件、钻孔深度、终孔百.径、钻进方法、护孔措施和设得状况,并合理选择升孔直径、换径次数与深度、套管程序等.第三节钻探设备的逸舞第四条应依据钻孔设计深%怙孔设计陆角、岩层条件、钻进方法以及钻孔设计结构等.合理地选择钻探设备.应尽地选择电动机动力机,常用设得配套见表1。第五条金刚石号心牯探必需选用行段而转速和行较大调速范围的液乐牯机,并须配备有孔底压力指标去,同时也要求充备有转速度、扭矩表。选用电动机驱动时,还现出在有电压表和电流表,第六条金刚石岩心钻探应选用变双泵,并须配备行泵压上和流信计.在选

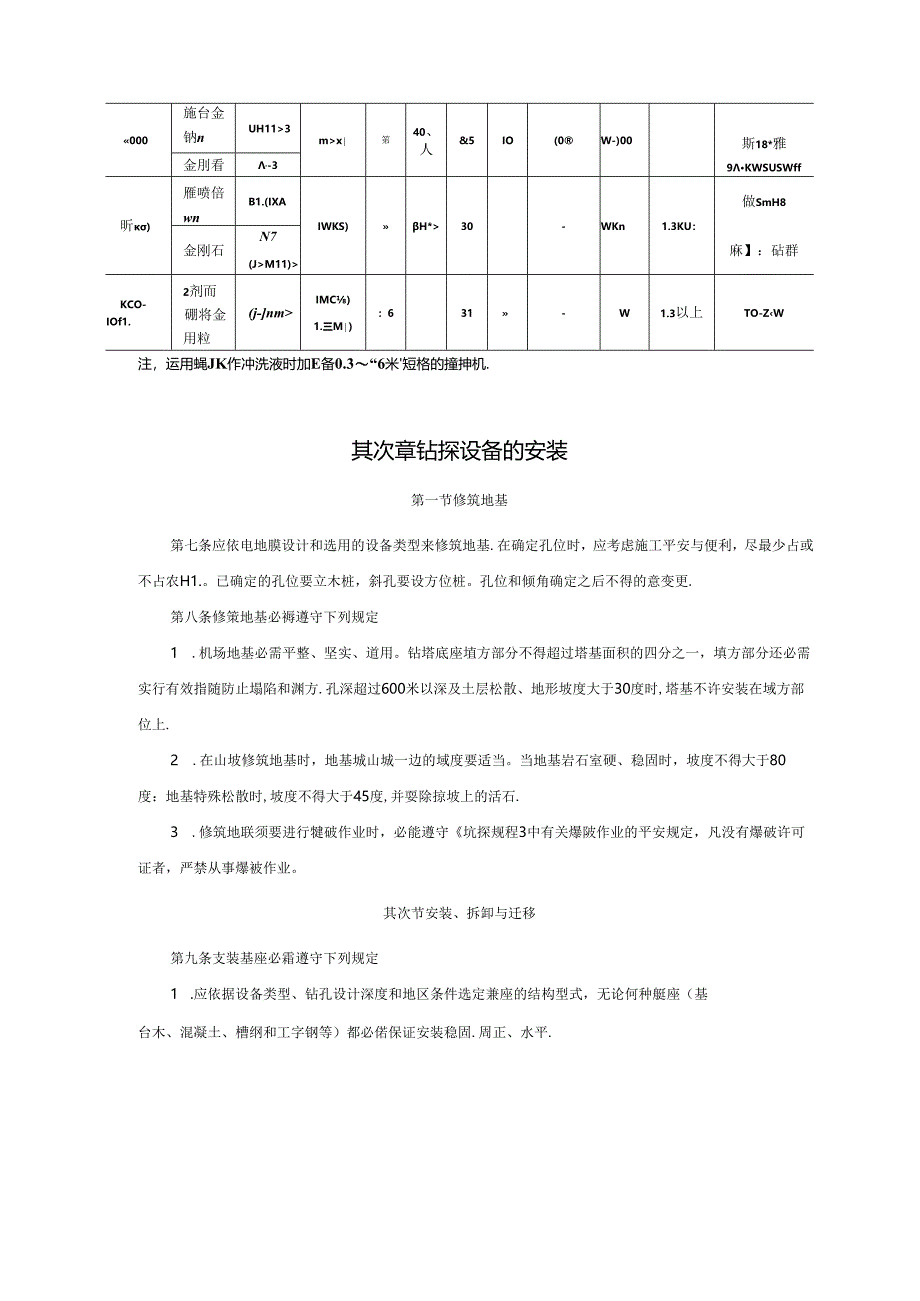

5、用一般泄兼泵时,其地大泵压应能达到40公斤/匣米:,最大泉域要在100升/分以内,泵崎要便于调整(可采纳变更缸径与柱塞百径、增加变速机构等方法).詈。站探常用设台配套表设it-三jft喇泌饰机物K8V*(W拈机3F元WJ11i4力(Ha)现啧话wn-wMmisShW1.-MOKS千K)-街7-8M.JW金刖看,-1.ET(W)OVI5WIKO-XOIKHt1-300-2MKCi17aa5.5IOXrKW12剌期W-2000施台金钠nUH113mx笫40、人&5IO(0W-)00斯18*雅9KWSUSWff金刖看,-3昕)雁喷倍wnB1.(IXAIWKS)H*30-WKn1.3KU:做SmH8麻
6、】:砧群金刚石N7(JM11)KCO-IOf1.2剂而硼将金用粒(j-nmIMC)1.三M):631-W1.3以上TO-ZW注,运用蝇JK作冲洗液时加E备0.3“6米短格的撞抻机.其次章钻探设备的安装第一节修筑地基第七条应依电地膜设计和选用的设备类型来修筑地基.在确定孔位时,应考虑施工平安与便利,尽最少占或不占农H1.。已确定的孔位要立木桩,斜孔要设方位桩。孔位和倾角确定之后不得的意变更.第八条修策地基必褥遵守下列规定1 .机场地基必需平整、坚实、道用。钻塔底座埴方部分不得超过塔基面积的四分之一,填方部分还必需实行有效指随防止塌陷和渊方.孔深超过600米以深及土层松散、地形坡度大于30度时,塔
7、基不许安装在域方部位上.2 .在山坡修筑地基时,地基城山城一边的域度要适当。当地基岩石室硬、稳固时,坡度不得大于80度:地基特殊松散时,坡度不得大于45度,并耍除掠坡上的活石.3 .修筑地联须要进行犍破作业时,必能遵守坑探规程3中有关爆陂作业的平安规定,凡没有爆破许可证者,严禁从事爆被作业。其次节安装、拆卸与迁移第九条支装基座必霜遵守下列规定1 .应依据设备类型、钻孔设计深度和地区条件选定兼座的结构型式,无论何种艇座(基台木、混凝土、槽纲和工字钢等)都必偌保证安装稳固.周正、水平.制质基座:应按运用说明书规定进行安装,不得运用有裂纹的和变形的槽钠和工字纲做地梁。在铜质茶座下面的主要省力点,都应
8、垫好木板、枕木.混凝土基座:灌注混凝土时,水泥、砂子、碎石所需的体枳比为1:3:6:特殊松散的地层为1:2:4,灌注混凝土用的砂子、碎石要清洗干净,与水泄要搅拌匀称:端注时要投实,潴注后要留意养护;并细致依查螭杆间的相互距曲,要符合设计要求,不得行偏斜.2 .在四个塔角、怙机的着力点和孔1.1.四周都应铺设上、下两层材质坚韧的基台木,遇深孔和土层松散时应在下部用混凝十加固.其安装形式一般按钻塔底盆和钻机地脚螺孔的排列尺寸铺设,见表2富用站机、站磨底座安装尺寸2站机女装尺寸I是米贴坏女装尺寸*)站机型号机卡库孔尺寸殳用R而慢帖塔熨室站用奇度W塔短船尺寸左壮*后XJ-1005644I8*3S385
9、186三角斡梁72.83.2XI1.-100SSS411n400243I2W通康17S.05.0U110675*7H5*(O0带f塔!K1.!i4.5XY-34X520292IiUtn塔165.09.2XB1.OCO9901365621053It塔225.5X5.5JV-IOCO6683砌259.51160行干刑235.6X5.5J1.H50012605OO*61S6I5*6153861250SGZ-2323.55.5注,括It内敷字为老产品舞格.权台木的长度应比钻塔底盘长出200-500定米.连接范台木的螺杆口径不得小于16及米,并在靠近基自木处上下加垫基价木的断面规格如下,100型钻机30
10、0皇钻机500600型怙机1000-1500里钻机150X150(臬米)200X200(皂米)220X2(K)保米)250X250(富米)第十条安装与拆卸钻塔必需迸守卜列规定】.安、揖钻塔工作应在安装队(组)长或机长的指挥下进行:安笠人员必窗戴平安帽.在塔上工作时必需系军平安带、要穿平底的橡胶鞋:不得在台板上放任何物件:必要的工具、螭校要放在工具袋内;不得在安、拆钻塔的同时在塔下is行工作,2 .钻塔应安装稳固、冏正。安、拆钻塔前,应对钻塔构件及所用的工具、绳索和挑杆进行严格检查.3 .安装钻塔时,台板必御架设芈固:各部螺栓与构件的规格要合乎要求并要装金、装军;牯塔安装完毕后,要从下向上细致进
11、行检查、调查,直至符合要求.4 .拆卸钻塔时,应从上向下逐层逐件拆卸,禁止先拆下层构件,或同时拆卸上下层构件,严禁由塔上往下抛扔钻塔构件、螺松、工具等.5 .夜间或利六级以上强风以及市雨、雪、雾气时.禁止安、拆牯塔.冬季施工时,必需清除梯子,台板及鞋底上的冰、雪、雨后,方可上塔工作,第十一条安装与拆卸拈架必需遵守卜列规定1 .钻架腿应用军实的直杉木或相应强度的木材、钢管制做穿仃孔矩架项的距离不得短于200皂米;木钻架穿打孔上下要用铁丝或铁板加固:用钢管制旧作的钻架胭,要在连接接头的外部用铜管接箍加固.穿钉须用30号钢制做.穿钉直径与木怙架腴梢径的要求见表3.帖架胭必露座在基台木上并固定牢蠹架虺
12、与架胭之间要安牢拉手.木站架架精径与次IJ直径短格3MtK1.t运用孔洋(米)T-B110300-1009-1013040100-30012-KS15050300-6002 .设立钻架时,应先将怙架顶部架起肯定高度:架顶要检好平安哪维.两贸底端短暂冏定,丹-鸵(四角架则是两舱)底部绑上钢丝绳或粗麻绳,由专人统一指挥,用跤车或人力匀称牵引。3 .安装斜孔怙架时,应使牯架两前胭所包含的平面与水平面的夹用小干钻孔设计倾用25度;后胧与水平面夹角为8083收。4 .立、方拈架时,工作人员必;S黑开钻架起落范围.并要有专人驾驭绷绳,随时留意视察胡绳松紧程度和钻架起落过程中的动向.第十二条安装机电设备必需
13、遵守卜列规定1 .安装机电设备必需稳固、周正、水平.各相应的传动轮必需对纹:连接机座与基台木的螭杆上端须加防松螺怕或弹簧坐牌。2 .怙机立轴轴心线、天车中心(或前缘切点)与孔口(拧管机)中心必需在同一条出线上.3.电器设备必霰安装在干燥、清沽的地方,严防油、水及杂物侵入:电器设密及起动、脚整装置的外光,应有良好的接地蜜护装置,第十三条活动工作台必褥安装牢靠,并有牢靠的制动、防险装置.用直径910厘米的钢丝期作平衡绳和导滑绳,在平稳铃接近地面郃位应用栏杆IH好。活动工作台围栏离座为1.2米,底盘四周的护板高度.须在150玄米以上.第十四条冲洗液循环系统一般应安设在靠地基下方一侧他塔脚05米以上,
14、并安设防冻、防雨设施,循环槽长度应长于15米,内宽220250扈米,高220汽米,坡度I00-1.80(机当于15米槽长范用内首尾高度相差015。.20米);槽中每隔1.52米要上下交织安设打板,上挡板荷100电米,距措底50扈米,卜挡板高IoCI意米,干脆安北至槽底。水源箱及沉淀箱各两个,每个容积:水源箱1米以上:沉淀箱0.5米以上,钻进困难岩层及深孔时还应适当加大容枳,第十五条机场内必需安设下列平安防护设备1应依据施工现场及当地当时的气候条件选择场厉类型,场房应艇防寒、防雨,有足幡的光线和足弊的操作空间。2 .地板安装必需平齐、稳囚.地板厚度要大于40亳米.传动皮带和机械传动部分的外部,应安设坚固的防护代杆或防护混:X
