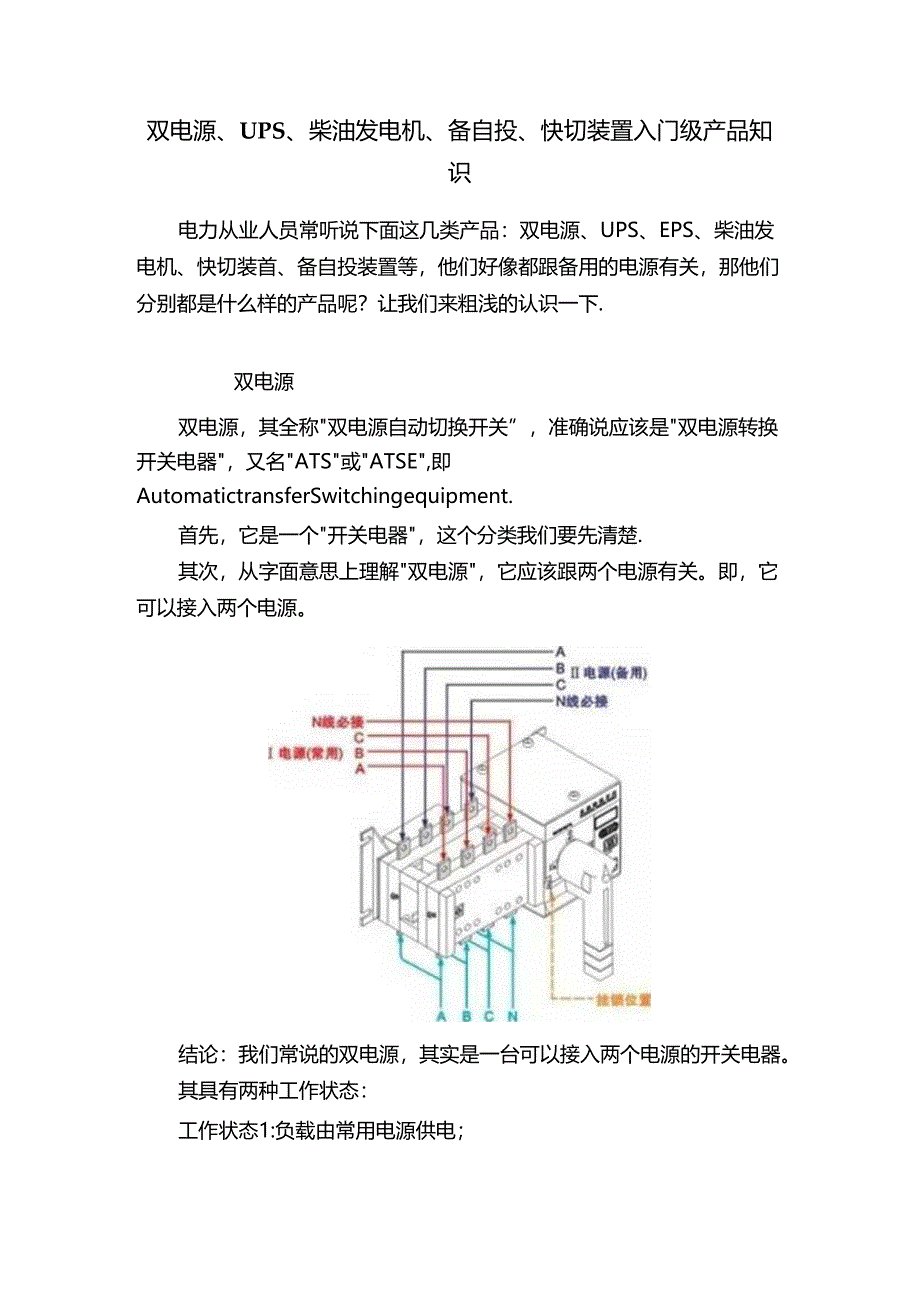

1、双电源、UPS、柴油发电机、备自投、快切装置入门级产品知识电力从业人员常听说下面这几类产品：双电源、UPS、EPS、柴油发电机、快切装首、备自投装置等，他们好像都跟备用的电源有关，那他们分别都是什么样的产品呢？让我们来粗浅的认识一下.双电源双电源，其全称双电源自动切换开关”，准确说应该是双电源转换开关电器，又名ATS或ATSE,即AutomatictransferSwitchingequipment.首先，它是一个开关电器，这个分类我们要先清楚.其次，从字面意思上理解双电源，它应该跟两个电源有关。即，它可以接入两个电源。结论：我们常说的双电源，其实是一台可以接入两个电源的开关电器。其具有两种工

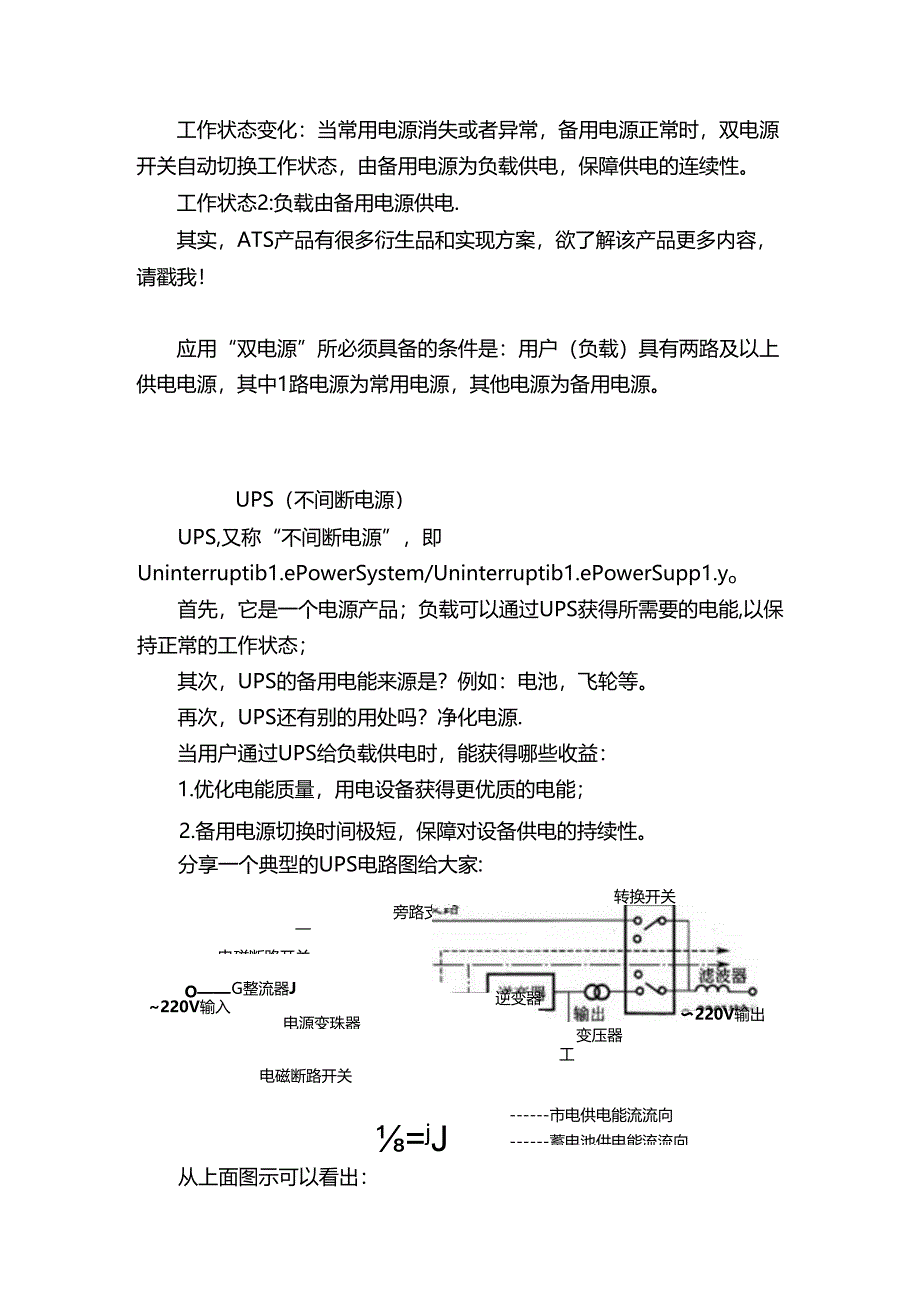

2、作状态：工作状态1:负载由常用电源供电；工作状态变化：当常用电源消失或者异常，备用电源正常时，双电源开关自动切换工作状态，由备用电源为负载供电，保障供电的连续性。工作状态2:负载由备用电源供电.其实，ATS产品有很多衍生品和实现方案，欲了解该产品更多内容，请戳我！应用“双电源”所必须具备的条件是：用户（负载）具有两路及以上供电电源，其中1路电源为常用电源，其他电源为备用电源。UPS（不间断电源）UPS,又称“不间断电源”，即Uninterruptib1.ePowerSystem/Uninterruptib1.ePowerSupp1.yo首先，它是一个电源产品；负载可以通过UPS获得所需要的电能

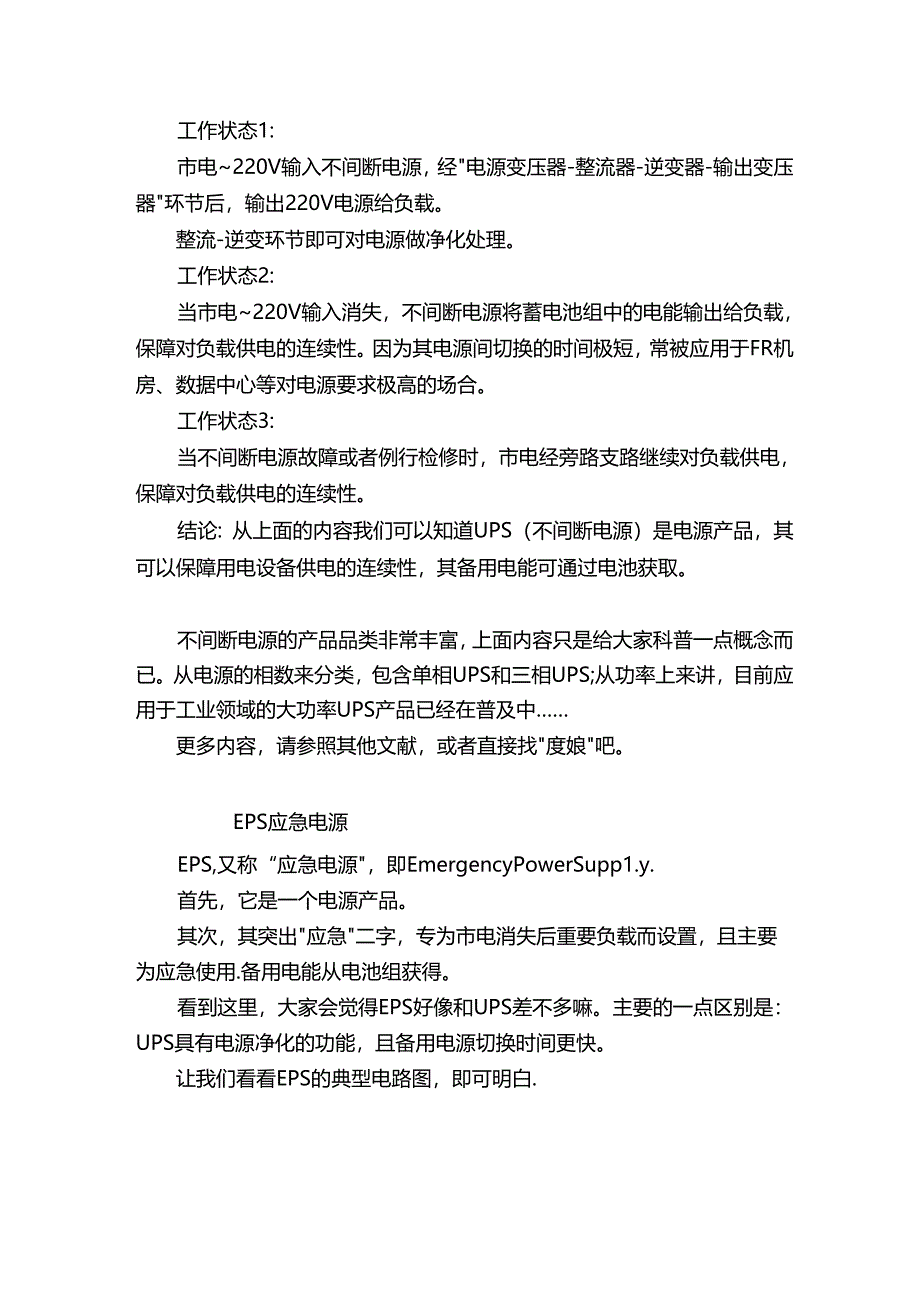

3、,以保持正常的工作状态；其次，UPS的备用电能来源是？例如：电池，飞轮等。再次，UPS还有别的用处吗？净化电源.当用户通过UPS给负载供电时，能获得哪些收益：1.优化电能质量，用电设备获得更优质的电能；2.备用电源切换时间极短，保障对设备供电的持续性。分享一个典型的UPS电路图给大家:电磁断路开关旁路支路O220V输入G整流器J电源变珠器转换开关逆变器220V输出变压器工电磁断路开关=jJ市电供电能流流向蓄电池供电能流流向从上面图示可以看出：工作状态1:市电220V输入不间断电源，经电源变压器-整流器-逆变器-输出变压器环节后，输出220V电源给负载。整流-逆变环节即可对电源做净化处理。工作状
4、态2:当市电220V输入消失，不间断电源将蓄电池组中的电能输出给负载，保障对负载供电的连续性。因为其电源间切换的时间极短，常被应用于FR机房、数据中心等对电源要求极高的场合。工作状态3:当不间断电源故障或者例行检修时，市电经旁路支路继续对负载供电，保障对负载供电的连续性。结论：从上面的内容我们可以知道UPS（不间断电源）是电源产品，其可以保障用电设备供电的连续性，其备用电能可通过电池获取。不间断电源的产品品类非常丰富，上面内容只是给大家科普一点概念而已。从电源的相数来分类，包含单相UPS和三相UPS;从功率上来讲，目前应用于工业领域的大功率UPS产品已经在普及中更多内容，请参照其他文献，或者直
5、接找度娘吧。EPS应急电源EPS,又称“应急电源，即EmergencyPowerSupp1.y.首先，它是一个电源产品。其次，其突出应急二字，专为市电消失后重要负载而设置，且主要为应急使用.备用电能从电池组获得。看到这里，大家会觉得EPS好像和UPS差不多嘛。主要的一点区别是：UPS具有电源净化的功能，且备用电源切换时间更快。让我们看看EPS的典型电路图，即可明白.EPS电源原理图用电负费工作状态1:市电经滤波器-静态开关2,直接对负载进行供电；工作状态2:当市电消失后，由“电池组经逆变器-输出变压器-静态开关对负载进行供电，以保障在应急情况下对负载供电的可靠性.结论：EPS是一个电源产品，其
6、备用电能从电池组获得.下面这段文字来自度娘：EPS应急电源是根据消防设施、应急照明、事故照明等一级负荷供电设备需要而组成的电源设备。产品由互投装置、自动充电机、逆变器及蓄电池组等组成。在交流电网正常时逆变器不工作，经过互投装置给重要负载供电。当交流电网断电后，互投装置将会立即投切至逆变电源供电.当电网电压恢复时，互投装置将会投切至交流电网供电。柴油发电机柴油发电机，顾名思义：1 .它是发电机，一个典型的电源；2 .电能的来源为柴油.柴油发电机作为一种常见的备用电源，在对供电要求比较高的场合都苞柴油发电机是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。整套机组一
7、般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。柴油发电机作为备用电源时我们必须知道：1 .从柴油发电机开始启动到达到稳定状态并可接入配电网络系统，需要的时间比较长.2 .只要柴油供给不断，发电机无故障的情况下，柴油发电机可以持续工作。即备用电源可以供负载工作时间很长。此区别于电池或电池组供电的备用电源，电池或电池组供电的备用电源可供负载工作的时间都是t匕较有限的。柴油发电机的靓照见下图：结论：柴油发电机是一种以柴油为基础能源的发电系统，作为备用电源已经得到广泛应用。备自投装置备自投装置，顾名思义为：备用电源自动投入。首先，它是一台二次设备；其次,它必须配合
8、开关及其他辅助设备应用。当用户（负载）具有两路或者多路供电电源输入时，可以应用备自投装置来保障对负载供电的连续性。1#进线OS爱母联开关、（3#）Qo2#进线图示为母联备自投工作模式的示意图。1 .备自投装置监视供电系统的运行状态；（以上图为例）2 .1#电源对I段母线供电（1#进线开关合闸位置）；2#电源对II段母线供电（2#进线开关在合闸位置）;母联开关在分闸位置；3 .当1#电源消失，2#电源正常时，备自投装置控制1#进线开关分闸，控制母联开关合闸，使系统的运行方式切换为：2#电源同时对I段母线和11段母线供电。结论：备自投装置是二次设备，其通过监视供电系统的运行状态，并根据系统运行状态
9、的变化，通过控制断路器的工作状态来保障系统供电的连雌。从这一点可以看出，备自投装置必须要与断路器配合使用的；因为要监视电流和电压参数，还需要与电压互感器和电流互感器等配合.备用电源投入的切换时间通常都是可以根据用户现场需求进行修改的。备自投装置的应用较多，例如：进线自投、母联自投快切装皆快切装置，可以理解为：快速切换备用电源的装置.它是在备自投装置的兽出上发展起来的，最早应用于电厂。电厂处于对发电安全性的考虑，需要快速的备用电源投入控制装置，常规的备自投装置因其设计原理所限，不能满足电厂这种场合的应用，因此诞生了“快切装置。快切装置其本质还是备用电源投入的控制设备，最早应用于电厂常用电源的快速切换。下面文字这段文字转载自“度娘”：在发电厂中。厂用电源的安全可靠关系到发动机组、电厂乃至整个系统的安全运行，在发电机正常运行过程中，由于异常或事故导致突然失去厂用电源时，应当迅速将厂用负荷切换至备用电源.所以说,厂用电源的切换是机组安全可靠运行的重要环节。后来，快切装置”走出电厂，在供电连续性要求较高的工业企业得到大量应用。对于供电连续性要求较高的场合，都会设计备用电源。备用电源的实现方式是多样性的，所以才诞生了我们上面看到的这么多产品.上面的内容，为销售入门级知识，每个版块的内容并没有深化，不严谨之处请谅解.
