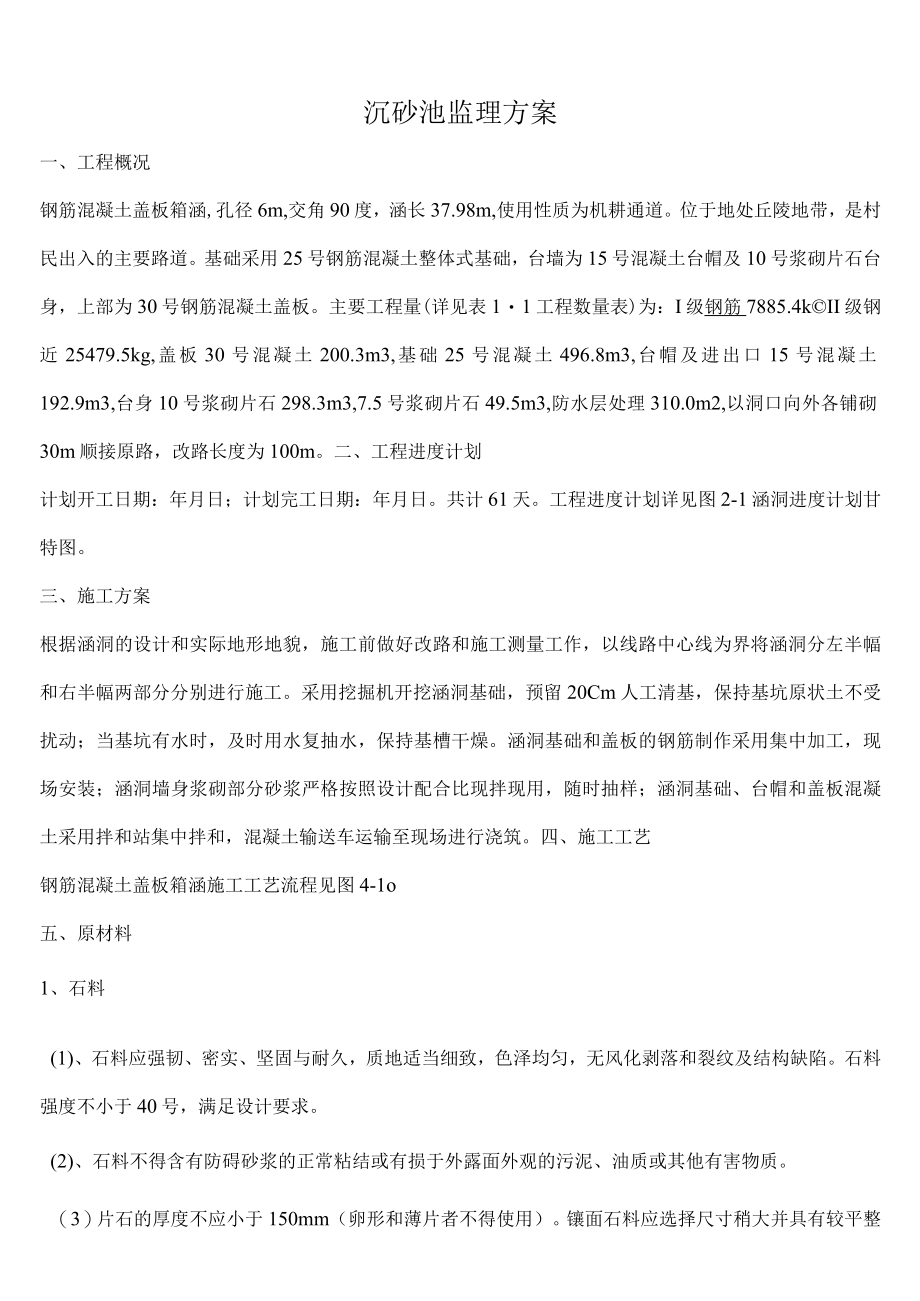

1、沉砂池监理方案一、工程概况钢筋混凝土盖板箱涵,孔径6m,交角90度，涵长37.98m,使用性质为机耕通道。位于地处丘陵地带，是村民出入的主要路道。基础采用25号钢筋混凝土整体式基础，台墙为15号混凝土台帽及10号浆砌片石台身，上部为30号钢筋混凝土盖板。主要工程量(详见表11工程数量表)为：I级钢筋7885.4kII级钢近25479.5kg,盖板30号混凝土200.3m3,基础25号混凝土496.8m3,台帽及进出口15号混凝土192.9m3,台身10号浆砌片石298.3m3,7.5号浆砌片石49.5m3,防水层处理310.0m2,以洞口向外各铺砌30m顺接原路，改路长度为100m。二、工程进
2、度计划计划开工日期：年月日；计划完工日期：年月日。共计61天。工程进度计划详见图2-1涵洞进度计划甘特图。三、施工方案根据涵洞的设计和实际地形地貌，施工前做好改路和施工测量工作，以线路中心线为界将涵洞分左半幅和右半幅两部分分别进行施工。采用挖掘机开挖涵洞基础，预留20Cm人工清基，保持基坑原状土不受扰动；当基坑有水时，及时用水复抽水，保持基槽干燥。涵洞基础和盖板的钢筋制作采用集中加工，现场安装；涵洞墙身浆砌部分砂浆严格按照设计配合比现拌现用，随时抽样；涵洞基础、台帽和盖板混凝土采用拌和站集中拌和，混凝土输送车运输至现场进行浇筑。四、施工工艺钢筋混凝土盖板箱涵施工工艺流程见图4-1o五、原材料1

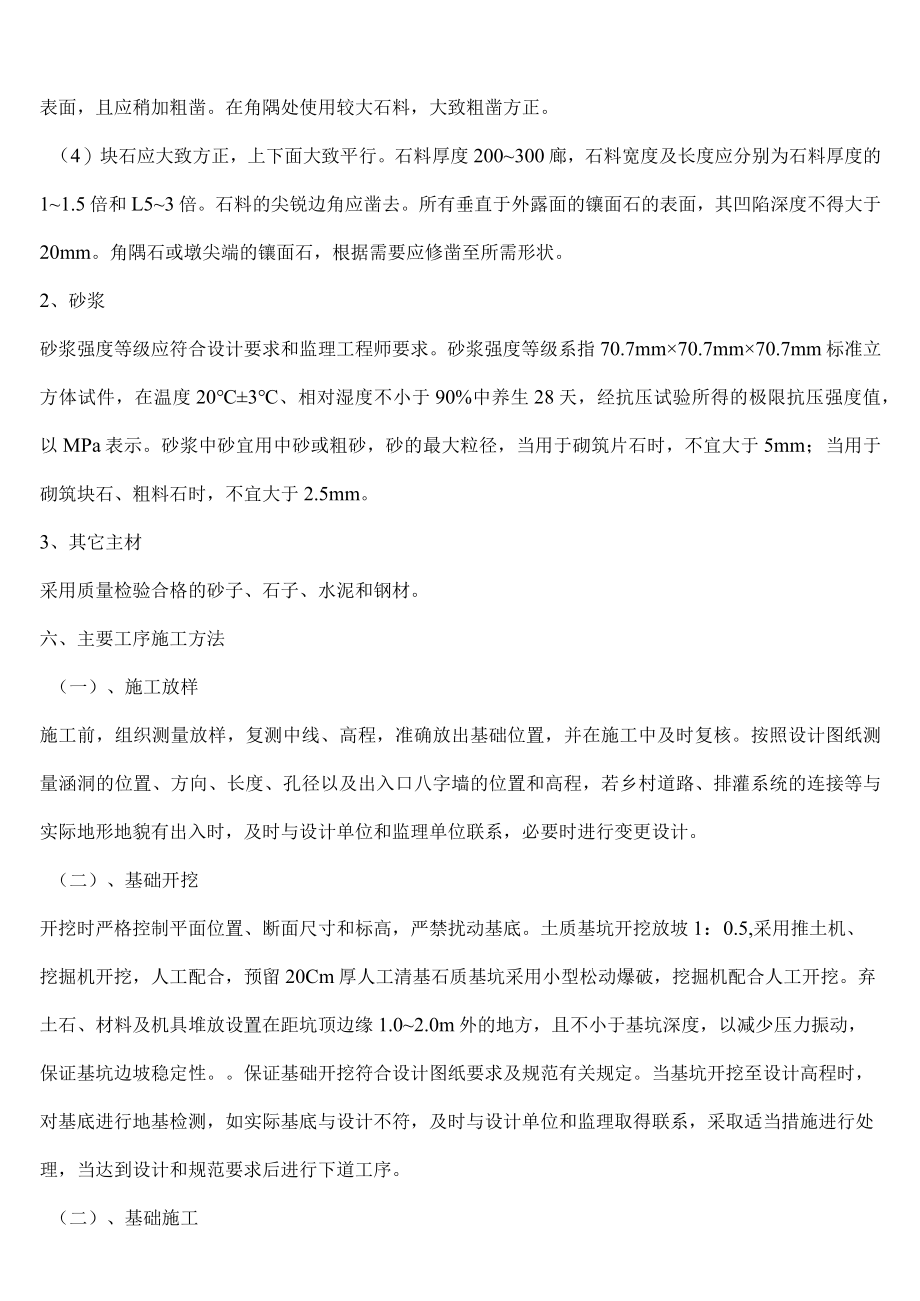

3、、石料(1)、石料应强韧、密实、坚固与耐久，质地适当细致，色泽均匀，无风化剥落和裂纹及结构缺陷。石料强度不小于40号，满足设计要求。(2)、石料不得含有防碍砂浆的正常粘结或有损于外露面外观的污泥、油质或其他有害物质。（3）片石的厚度不应小于150mm（卵形和薄片者不得使用）。镶面石料应选择尺寸稍大并具有较平整表面，且应稍加粗凿。在角隅处使用较大石料，大致粗凿方正。（4）块石应大致方正，上下面大致平行。石料厚度200300廊，石料宽度及长度应分别为石料厚度的11.5倍和L53倍。石料的尖锐边角应凿去。所有垂直于外露面的镶面石的表面，其凹陷深度不得大于20mm。角隅石或墩尖端的镶面石，根据需要应修
4、凿至所需形状。2、砂浆砂浆强度等级应符合设计要求和监理工程师要求。砂浆强度等级系指70.7mm70.7mm70.7mm标准立方体试件，在温度203、相对湿度不小于90%中养生28天，经抗压试验所得的极限抗压强度值，以MPa表示。砂浆中砂宜用中砂或粗砂，砂的最大粒径，当用于砌筑片石时，不宜大于5mm；当用于砌筑块石、粗料石时，不宜大于2.5mm。3、其它主材采用质量检验合格的砂子、石子、水泥和钢材。六、主要工序施工方法（一）、施工放样施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。按照设计图纸测量涵洞的位置、方向、长度、孔径以及出入口八字墙的位置和高程，若乡村道路、排
5、灌系统的连接等与实际地形地貌有出入时，及时与设计单位和监理单位联系，必要时进行变更设计。（二）、基础开挖开挖时严格控制平面位置、断面尺寸和标高，严禁扰动基底。土质基坑开挖放坡1：0.5,采用推土机、挖掘机开挖，人工配合，预留20Cm厚人工清基石质基坑采用小型松动爆破，挖掘机配合人工开挖。弃土石、材料及机具堆放设置在距坑顶边缘1.02.0m外的地方，且不小于基坑深度，以减少压力振动，保证基坑边坡稳定性。保证基础开挖符合设计图纸要求及规范有关规定。当基坑开挖至设计高程时，对基底进行地基检测，如实际基底与设计不符，及时与设计单位和监理取得联系，采取适当措施进行处理，当达到设计和规范要求后进行下道工序

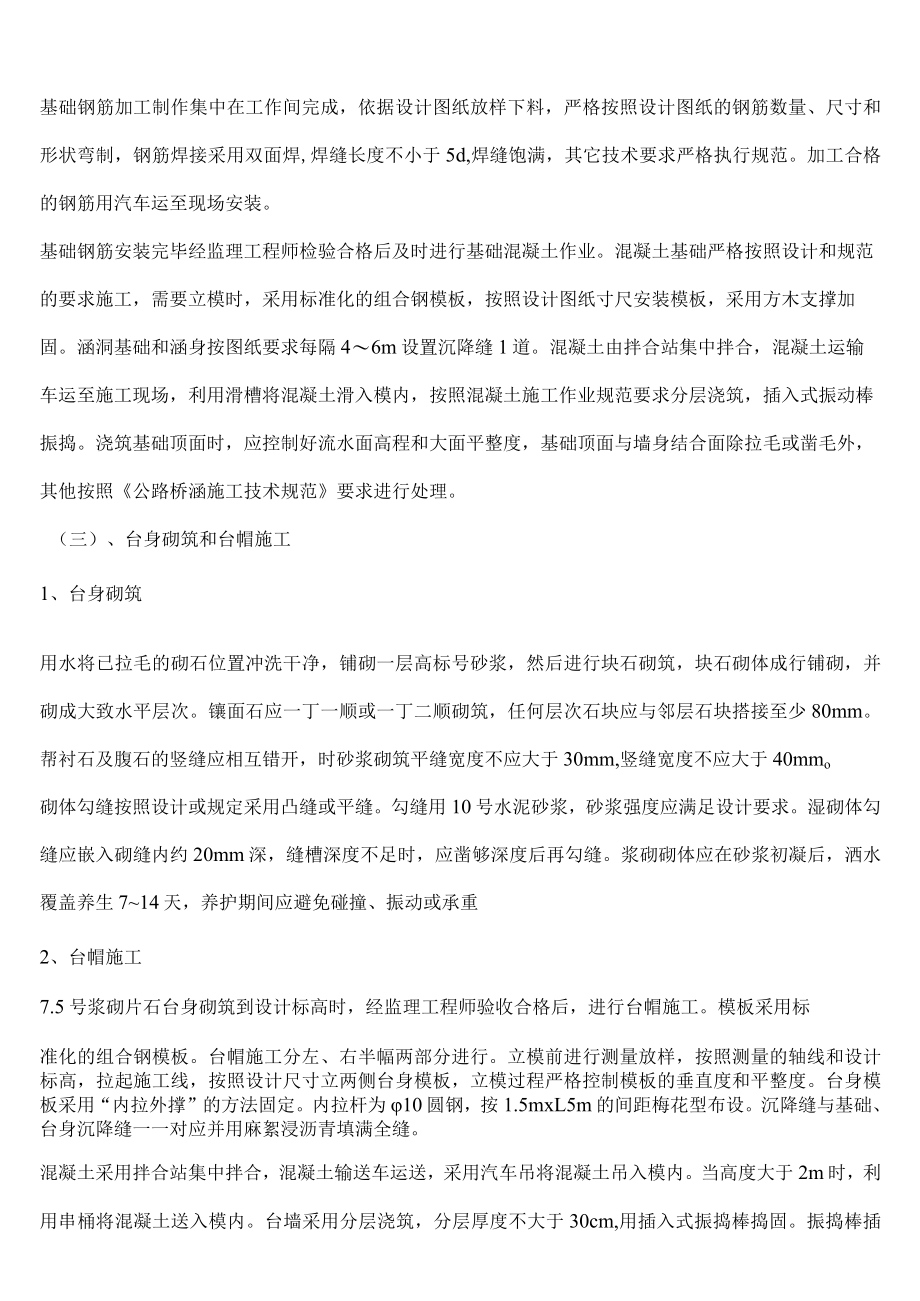

6、。（二）、基础施工基础钢筋加工制作集中在工作间完成，依据设计图纸放样下料，严格按照设计图纸的钢筋数量、尺寸和形状弯制，钢筋焊接采用双面焊,焊缝长度不小于5d,焊缝饱满，其它技术要求严格执行规范。加工合格的钢筋用汽车运至现场安装。基础钢筋安装完毕经监理工程师检验合格后及时进行基础混凝土作业。混凝土基础严格按照设计和规范的要求施工，需要立模时，采用标准化的组合钢模板，按照设计图纸寸尺安装模板，采用方木支撑加固。涵洞基础和涵身按图纸要求每隔46m设置沉降缝1道。混凝土由拌合站集中拌合，混凝土运输车运至施工现场，利用滑槽将混凝土滑入模内，按照混凝土施工作业规范要求分层浇筑，插入式振动棒振捣。浇筑基础顶
7、面时，应控制好流水面高程和大面平整度，基础顶面与墙身结合面除拉毛或凿毛外，其他按照公路桥涵施工技术规范要求进行处理。（三）、台身砌筑和台帽施工1、台身砌筑用水将已拉毛的砌石位置冲洗干净，铺砌一层高标号砂浆，然后进行块石砌筑，块石砌体成行铺砌，并砌成大致水平层次。镶面石应一丁一顺或一丁二顺砌筑，任何层次石块应与邻层石块搭接至少80mm。帮衬石及腹石的竖缝应相互错开，时砂浆砌筑平缝宽度不应大于30mm,竖缝宽度不应大于40mmo砌体勾缝按照设计或规定采用凸缝或平缝。勾缝用10号水泥砂浆，砂浆强度应满足设计要求。湿砌体勾缝应嵌入砌缝内约20mm深，缝槽深度不足时，应凿够深度后再勾缝。浆砌砌体应在砂浆
8、初凝后，洒水覆盖养生714天，养护期间应避免碰撞、振动或承重2、台帽施工7.5号浆砌片石台身砌筑到设计标高时，经监理工程师验收合格后，进行台帽施工。模板采用标准化的组合钢模板。台帽施工分左、右半幅两部分进行。立模前进行测量放样，按照测量的轴线和设计标高，拉起施工线，按照设计尺寸立两侧台身模板，立模过程严格控制模板的垂直度和平整度。台身模板采用“内拉外撑”的方法固定。内拉杆为10圆钢，按1.5mxL5m的间距梅花型布设。沉降缝与基础、台身沉降缝一一对应并用麻絮浸沥青填满全缝。混凝土采用拌合站集中拌合，混凝土输送车运送，采用汽车吊将混凝土吊入模内。当高度大于2m时，利用串桶将混凝土送入模内。台墙采
9、用分层浇筑，分层厚度不大于30cm,用插入式振捣棒捣固。振捣棒插入下层混凝5cm,插入间隔距离小于振捣棒作用半径，不得漏振和重捣。振捣时注意观察到混凝土不再下沉，表面泛浆，水平有光泽时即可缓慢抽出振捣棒，抽出速度过快可导致混凝土内部产生空洞。同时，由专人负责观察模板的变化，随时检查支撑等，以防止意外情况的发生。浇筑混凝土时，要注意预埋锚栓钢筋。当台帽混凝土强调达到5Mpa以上时，经监理工程师同意后拆除模板，拆完后及时用草袋覆盖，由专人洒水养生。（四）、钢筋混凝土盖板1、钢筋加工及安装盖板钢筋加工制作集中在工作间完成，依据设计图纸放样下料，严格按照设计图纸的钢筋数量、尺寸和形状弯制，钢筋骨架按设
10、计制作,采用双面焊，焊缝长度不小于5d,焊缝饱满，其它技术要求严格执行规范。加工合格的骨架、弯制好的钢筋用汽车运至现场安装。涵洞盖板底模铺设完成经监理工程师验收合格后绑扎盖板钢筋，绑扎时钢筋间距要正确,均匀，确保钢筋保护层厚度,钢筋焊接接头错开布置,两接头间距离不小于50cm。钢筋交叉点用铁丝绑扎结实，必要时，可用点焊焊实。盖板钢筋设置5cmx5cmx5cm的混凝土梯形垫块，垫块梅花型布置，间距ImXlm。垫块与钢筋绑扎紧,并相互错开。2、盖板立模侧模、底模立模使用标准组合钢模板，采用满堂碗扣支架方式。支架采用1.2x.9xl.2m（长X宽X高）的间距拼接，用斜拉杆将整个支架连成整体。按装支架
11、前，对底模上的垫木详细检查，准确调整支架垫木的顶部标高，必要时按照规范要求预留一定的预拱度。支架安装完毕后，对其平面位置、顶面标高、节点连接及纵横向稳定性进行全面检查，确认无误后安装标准钢模板，模板均匀的刷好脱模剂，模板接缝密合，相邻模板高差不大于2mm,模板平面度控制在5mm以下。模板尺寸正确无误，其误差控制在规范允许范围之内。经监理工程师验收合格后安装盖板钢筋。3、盖板混凝土浇筑混凝土采用拌合站集中拌合，混凝土输送车运送。汽车吊吊入模内，插入式振捣棒捣固。振捣时快插慢拔，振捣棒插入深度距底模5cm,插入间隔距离小于振捣棒作用半径，不得漏振和重捣。振捣时间不能过长，当混凝土停止下沉，不再冒出
12、气泡、表面呈现平坦、泛浆时，即可缓慢抽出振捣棒，抽出速度不能过快，否则会导致混凝土内部产生空洞。当混凝土初凝后，及时用草袋覆盖，根据气温变化，专人浇水养护。4、拆模盖板碎强度达到2.5MPa时，方可拆除侧模。底部模板在碎强度达到设计强度的85%以上，方可拆除。拆模时自上而下，左右对称进行，拆模中要注意安全，由专人负责，统一指挥。经监理工程师检查合格后，对台背进行回填养护（五）、沉降缝沉降缝按照设计图纸施工。台墙身内侧沉降缝填塞10号水泥砂浆15cm,外侧墙面沉降缝处采用一层沥青浸制麻布二层石膏沥青处理50Cm宽，缝内填塞5cm沥青浸制麻筋，中间填塞粘土。（六）、防水层盖板支撑处用7.5号砂浆抹
13、平，盖板顶、台顶防水层采用涂热沥青两度，每度厚度l-1.5mm,两度间铺油毡纸一层。其它技术要求按照规范和监理工程师的指示施工。（七）、八字墙施工八字墙基础为15号混凝土，施工时与台墙基础一起进行。墙身为现浇15号混凝土，施工方法和台墙的施工方法一样。（八）、附属工程附属工程按照设计图纸的尺寸、高程放样后组织施工，严格执行有关施工规范的要求，确保工程质量。（九）、台背回填1、台背填土必须涵身混凝土强度达到设计强度的80%以后，方可进行回填。2、采用经监理工程师批准的能够充分压实的回填材料，严禁采用草皮土、垃圾和有机土回填。3、回填应两个涵台同时对称填筑，分层填筑，分层压实，每层厚度为1520c
14、m,为防止剧烈的冲击，采用小型压路机或平板振动夯夯实，以达到规定的压实度。严格控制回填填料的含水量。台背回填要求密度达到95%以上。（十）、雨季施工涵洞周围结合实际地形地貌，完善雨季防排水设施。现场布置，材料、机具的堆放位置要合理,科学。对废旧的水渠要及时修复利用，按照“疏、导、截”的原则确保“三沟”畅通。七、质量保证措施和质量检验标准（一）、质量保证措施质量保证体系见图质量保证措施如下：1、开展全面质量管理抓好质量教育，加强全员质量意识，牢固树立“百年大计，质量第一”的观念。从材料的采购供应、质检验收到各个工序的施工生产过程，竣工验交等执行全过程管理，用良好的工作质量来保证工序质量，把全面质
15、量管理的思想、方法确实应用到本标段施工的全过程。2、健全质量检查机构、加强质量监督检查在项目经理部设置安全质量部，有专职质检工程师对整个工程进行全方位施工检测。同时队级设质检员，工班有专人兼职质检工作。施工时坚持自检、互检、交接检制度，使工程质量在施工全过程都处于受控状态之中。3、严格质量标准工程严格按标准化作业，做到工序有标准，有检查，凡是检查都要有结论（按奖罚条例执行）。各项工程的主要工序，严格按照作业标准进行操作，把新技术、新工艺、新方法，运用到各项施工生产中去，切实保证标准化作业质量。4、严格控制质量程序严格执行监理工程师签证制度，上一道工序没有通过，下一道工序不得进行。5、严格奖惩制
16、度明确质量责任，实行工资、奖金与工程质量挂钩，奖罚分明。6、严把材料关外购材料必须三证（出厂证、合格证、检验证）齐全，进场后需按规定抽检，合格后方可使用。材料必须选择质量好，信誉高的厂家订购。（二）、质量检验标准1、涵台地基承载力必须满足设计要求。2、沉降缝、防水层、台背填土应按施工规范和图纸要求施工。3、外观鉴定（1）、涵身直顺，涵底铺砌密实平整。（2）、进出口与上下游沟槽连接顺适，流水畅通，无滞留物。（3）、帽石及一字墙或八字墙平直，无翘曲现象。4、钢筋混凝土盖板箱涵检查项目，见表根据混凝土箱涵检查项目表7-2-1项次检查项目规定值或允许偏差检查方法1混凝土强度（MPa）在合格标准内按公路工程质量检验评定标
