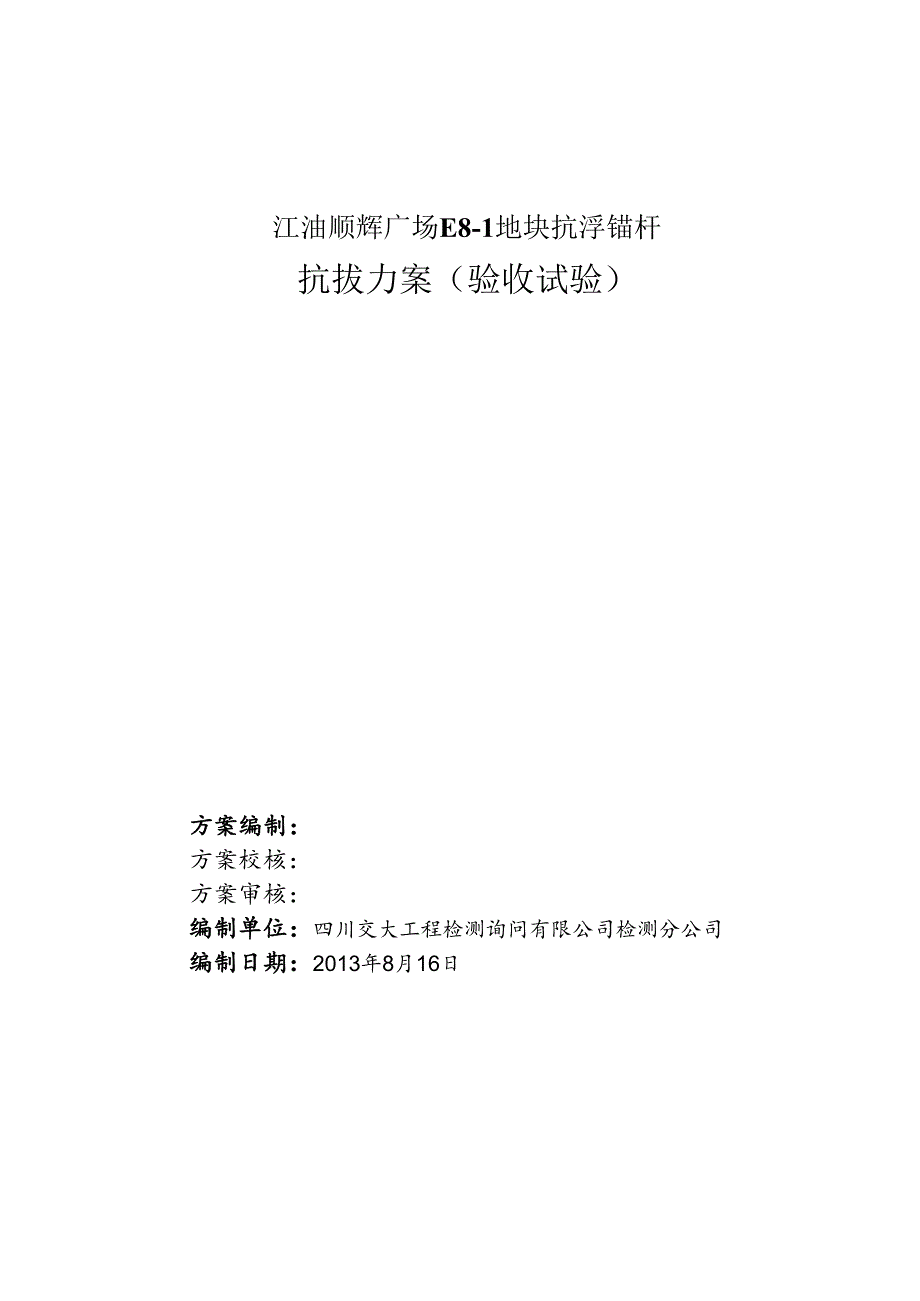

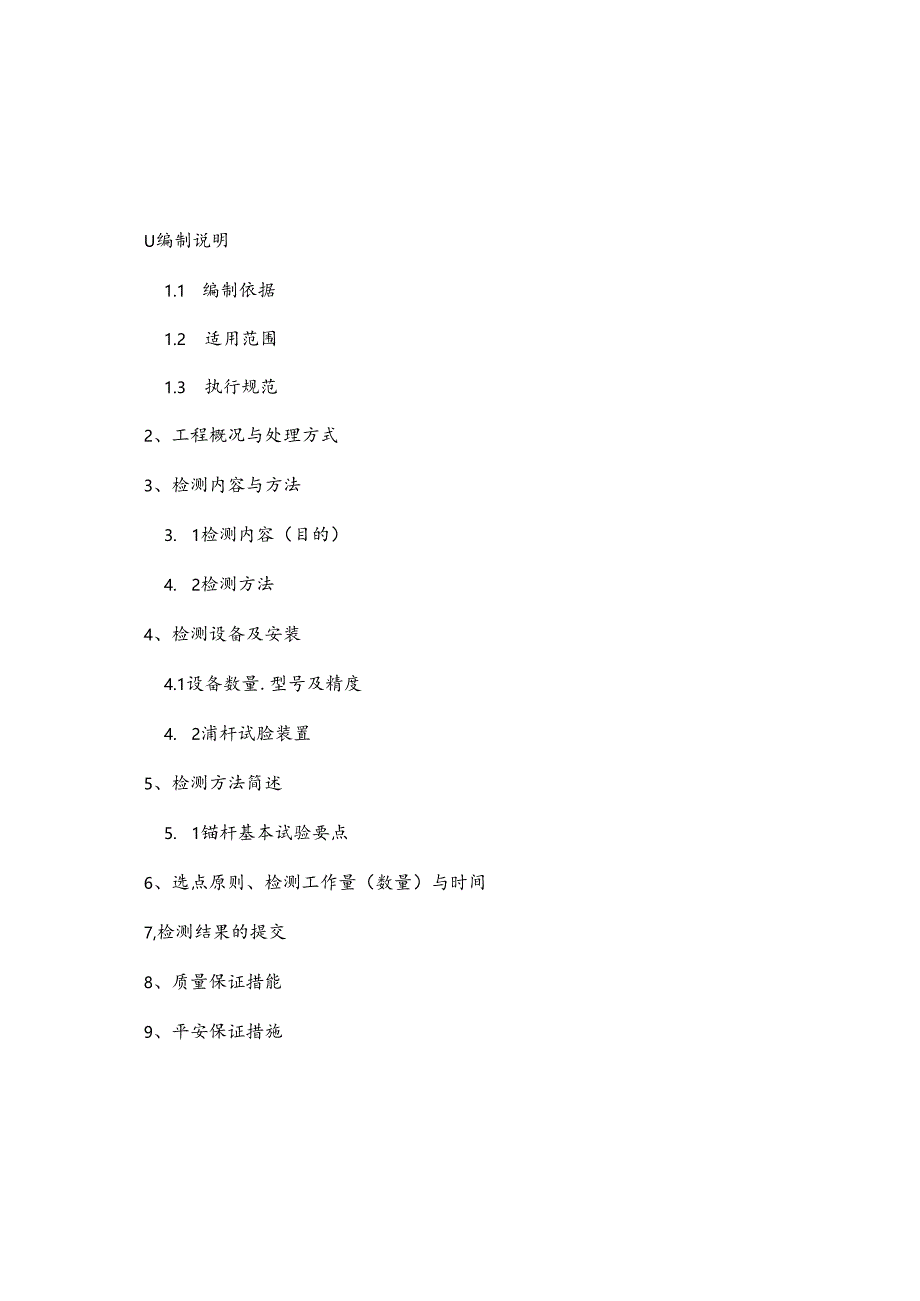

1、江油顺辉广场E8-1地块抗浮锚杆抗拔力案（验收试验）方案编制：方案校核：方案审核：编制单位：四川交大工程检测询问有限公司检测分公司编制日期：2013年8月16日U编制说明1.1 编制依据1.2 适用范围1.3 执行规范2、工程概况与处理方式3、检测内容与方法3. 1检测内容（目的）4. 2检测方法4、检测设备及安装4.1设备数量.型号及精度4. 2浦杆试脸装置5、检测方法简述5. 1锚杆基本试验要点6、选点原则、检测工作量（数量）与时间7,检测结果的提交8、质量保证措能9、平安保证措施1、编制说明1.1.编制依据本检测试验方案依据顺辉广场ES-I地块抗浮锚杆设计方案和岩土锚杆（索）技术规程（C

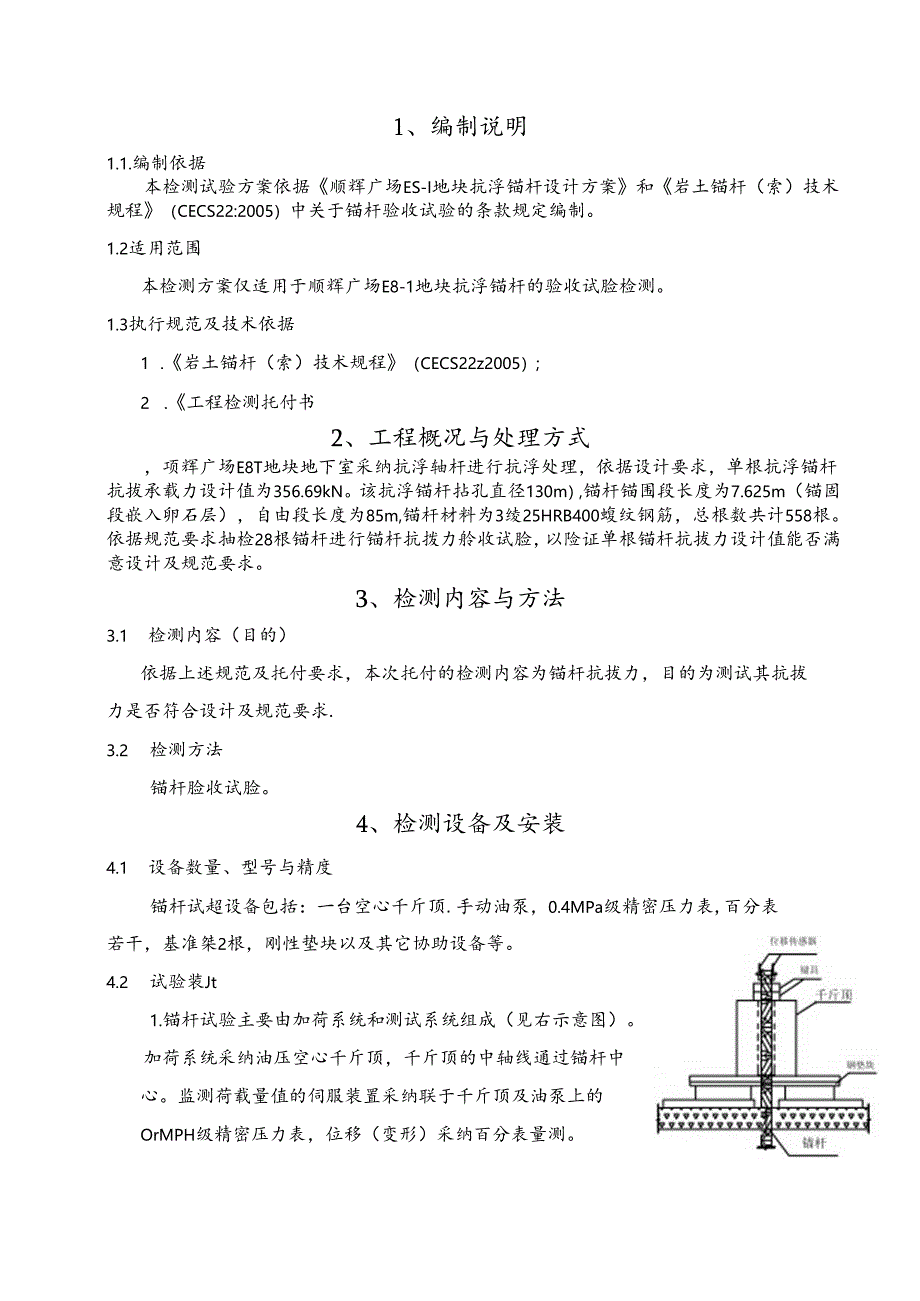

2、ECS22:2005）中关于锚杆验收试验的条款规定编制。1.2适用范围本检测方案仅适用于顺辉广场E8-1地块抗浮锚杆的验收试脸检测。1.3执行规范及技术依据1 .岩土锚杆（索）技术规程（CECS22z2005）;2 .工程检测托付书2、工程概况与处理方式，项辉广场E8T地块地下室采纳抗浮轴杆进行抗浮处理，依据设计要求，单根抗浮锚杆抗拔承载力设计值为356.69kN。该抗浮锚杆拈孔直径130m）,锚杆锚围段长度为7.625m（锚固段嵌入卵石层），自由段长度为85m,锚杆材料为3绫25HRB400蝮纹钢筋，总根数共计558根。依据规范要求抽检28根锚杆进行锚杆抗拨力舲收试脸，以险证单根锚杆抗拔力设
3、计值能否满意设计及规范要求。3、检测内容与方法3.1 检测内容（目的）依据上述规范及托付要求，本次托付的检测内容为锚杆抗拔力，目的为测试其抗拔力是否符合设计及规范要求.3.2 检测方法锚杆脸收试脸。4、检测设备及安装4.1 设备数量、型号与精度锚杆试超设备包括：一台空心千斤顶.手动油泵，0.4MPa级精密压力表,百分表若干，基准桀2根，刚性垫块以及其它协助设备等。4.2 试验装Jt1.锚杆试验主要由加荷系统和测试系统组成（见右示意图）。加荷系统采纳油压空心千斤顶，千斤顶的中轴线通过锚杆中心。监测荷载量值的伺服装置采纳联于千斤顶及油泵上的OrMPH级精密压力表，位移（变形）采纳百分表量测。5、检
4、测方法简述1.1 抗浮船杆验收试验旻点1 .锚杆验收试脍数量不得少于总锚杆根数的5%,且不得少于3根。对有特别要求的工程，可按设计要求增加验收试验的检测数量。2 .永久性锚杆的最大试验荷载取锚杆轴向拉力设计值N=35669kN的1.5倍。3 .应分级加载，初始荷载取轴向设计值的0.1倍。4.验收试验加荷等级按下表执行：分O1.0.6XO.75(1.0(1.2Nt1.331.5o.i4-注油压(MPa)1.47.010.51416.818.621.01.4荷载(kN)3&6178.3267.5356.7128.0474.4535.035.6维持时何5-IQnin5T0in5*Iftnin5-1.
5、inIttnin5*-IQninIftninA1.Gnin5.在I-IOain内锚头位移增量超过1.011n时,则该级应再维持50min,并在15、20、25、30,45、60min记录锚头位移增量。6 .加荷至般大荷我并观测IOmin,待位移稳定后马上卸载至OJ倍设计值,并测读卸载至0.1倍设计值后的位移量。7 .当符合下列要求时,判定验收合格。(D在最大试脸荷载作用下的总位移量大于自由段长度变形计算值的80且小于自由段长度与2锚固段长度之和的弹性变形计算值。(2)在最终一级荷载作用下1.10min内，铺杆塔变量不大于1.On1.m,如超过，则应660min内不大于2.OmnU6、选点原则、
6、检测工作量与时间6.1应由建设单位、设计单位、监理、施工及检测等单位共同定点，主要考强：(1)随即选举并宜均布整个处理区域：(2)不艮地质现象或较弱地段、施工与监督过程中发觉有异地段重点抽检：(3)综合考虑布置方案，并宜在轴线交叉范围内有代表性的区域：(4)荷载较大、结构受力敏感或改变部位。6. 2检测点数量应能达到充分评价锚杆的施工质量之要求，依据前述规范及托付要求，本工程需抽检3根进行基本试验。若检测结果即抗拔力等指标不漪意设计要求时，应按规范酒加测试数量和报设计单位实行进一步的处理措施。7. 3施工先后应满意必要的休止时间后进行测试。7、检测结果的提交7.1 抗拔力取值标准依据实测数据按
7、前述规范及规定确定。8. 2检测成果以检测报告的形式出具.检测报告的格式和内容按相应的现行规范条敖执行，供应简明扼要、结论明确的检测报告一式4份。内容包括：前言、工程地质条件、设计及施工概况、检测原理及检测方法简介、检测所用仪器及设备、检测点分布图,测试工作量和记录汇总表、检测结果分析、检测结论及建议等。73若需检测快报（结果通知单），将在检测工作全部完成后第2日供应，检测正式报告在检测工作全部完成后5个工作日内供应，箕问时间主要用于资料整理、检测数据的统计和分析。8、质量保证措施从设备进场前至试脸结束，均有严格的质量保证措施：1、项目负责人由丰富检测阅历与理论基础的中高级技术职称人员担当,并
