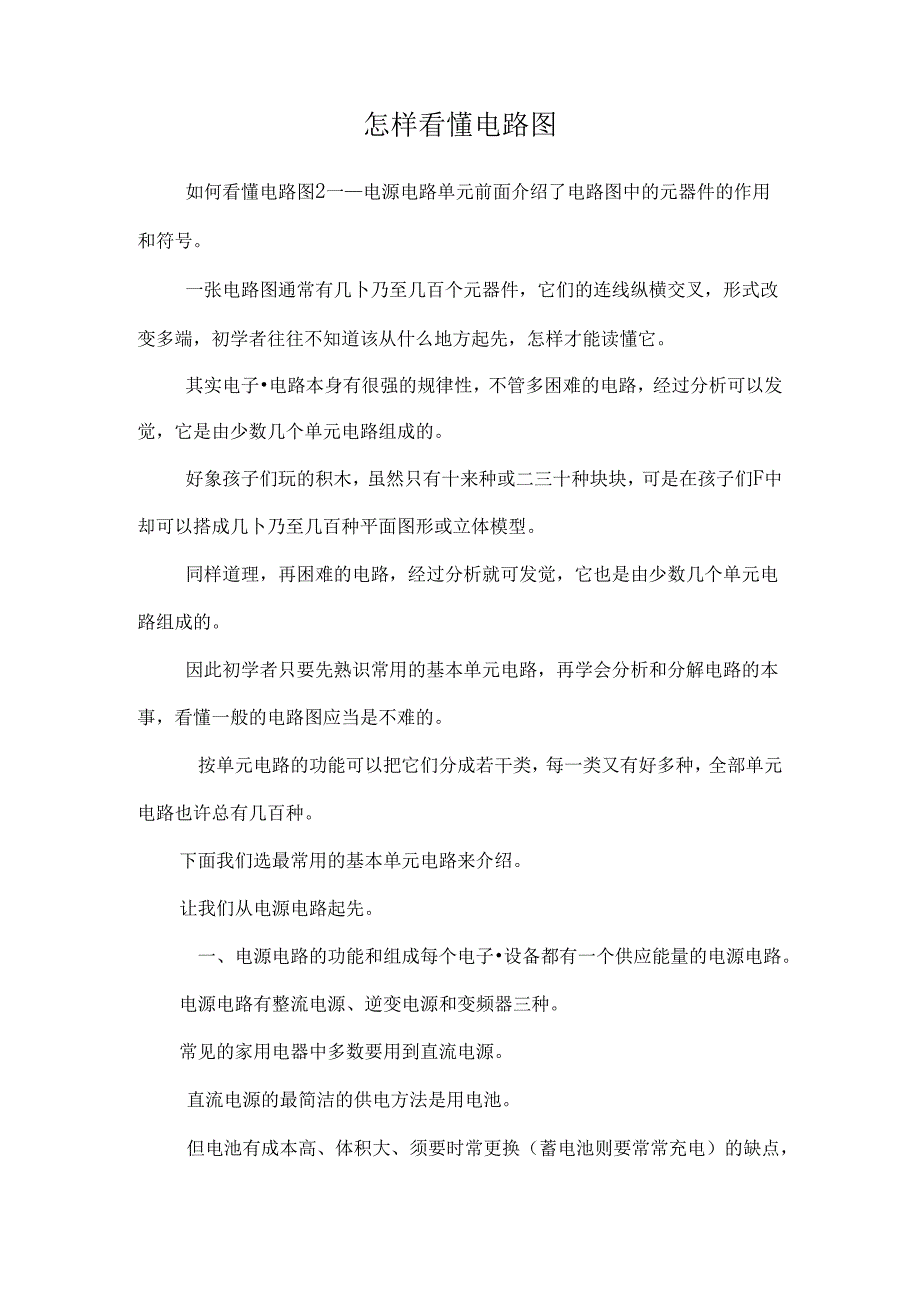

1、怎样看懂电路图如何看懂电路图2一电源电路单元前面介绍了电路图中的元器件的作用和符号。一张电路图通常有几卜乃至几百个元器件，它们的连线纵横交叉，形式改变多端，初学者往往不知道该从什么地方起先，怎样才能读懂它。其实电子电路本身有很强的规律性，不管多困难的电路，经过分析可以发觉，它是由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们F中却可以搭成几卜乃至几百种平面图形或立体模型。同样道理，再困难的电路，经过分析就可发觉，它也是由少数几个单元电路组成的。因此初学者只要先熟识常用的基本单元电路，再学会分析和分解电路的本事，看懂一般的电路图应当是不难的。按单元电路的功

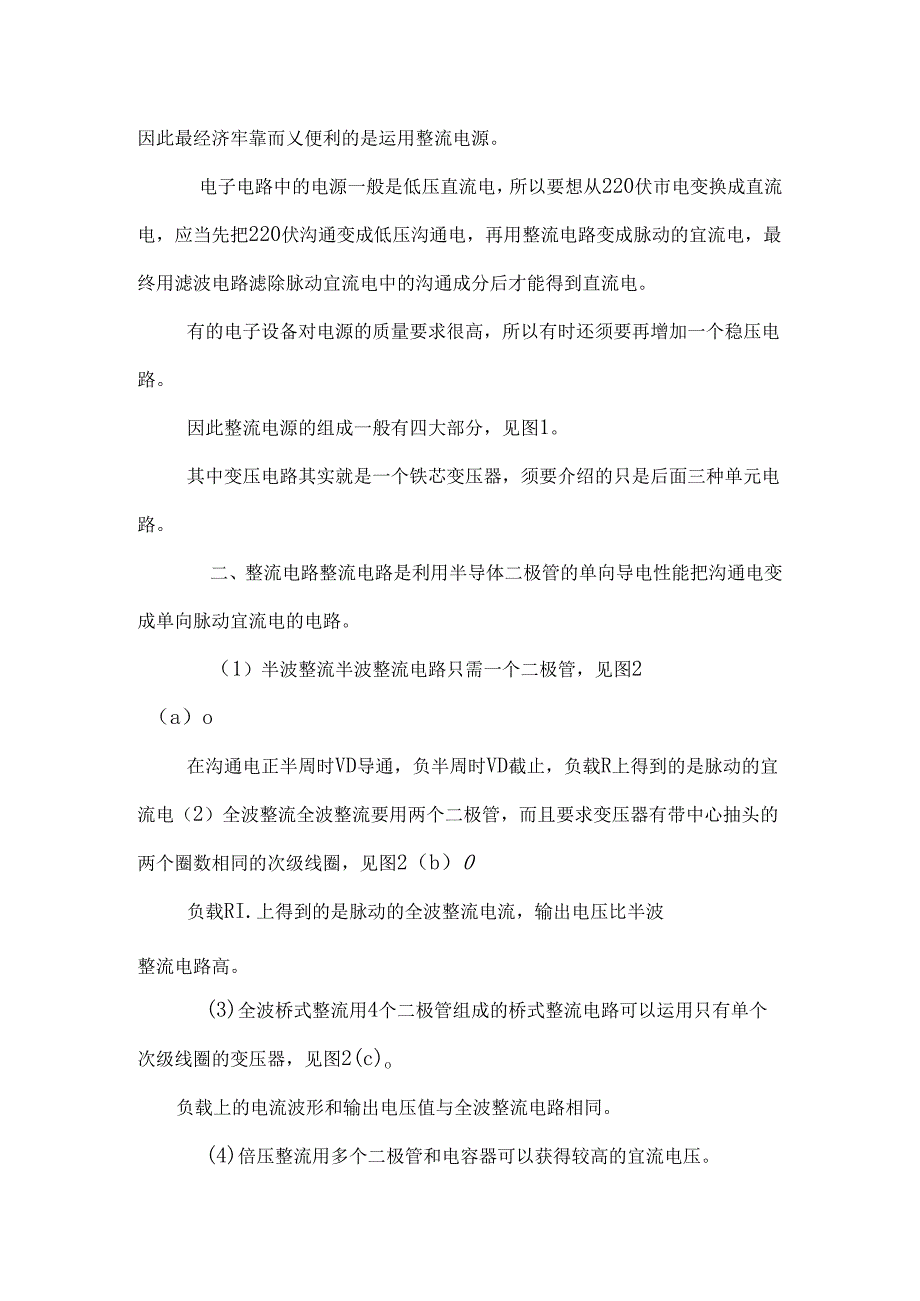

2、能可以把它们分成若干类，每一类又有好多种，全部单元电路也许总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路起先。一、电源电路的功能和组成每个电子设备都有一个供应能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简洁的供电方法是用电池。但电池有成本高、体积大、须要时常更换（蓄电池则要常常充电）的缺点，因此最经济牢靠而乂便利的是运用整流电源。电子电路中的电源一般是低压直流电，所以要想从220伏市电变换成直流电，应当先把220伏沟通变成低压沟通电，再用整流电路变成脉动的宜流电，最终用滤波电路滤除脉动宜流电中的沟通成分后才能得到

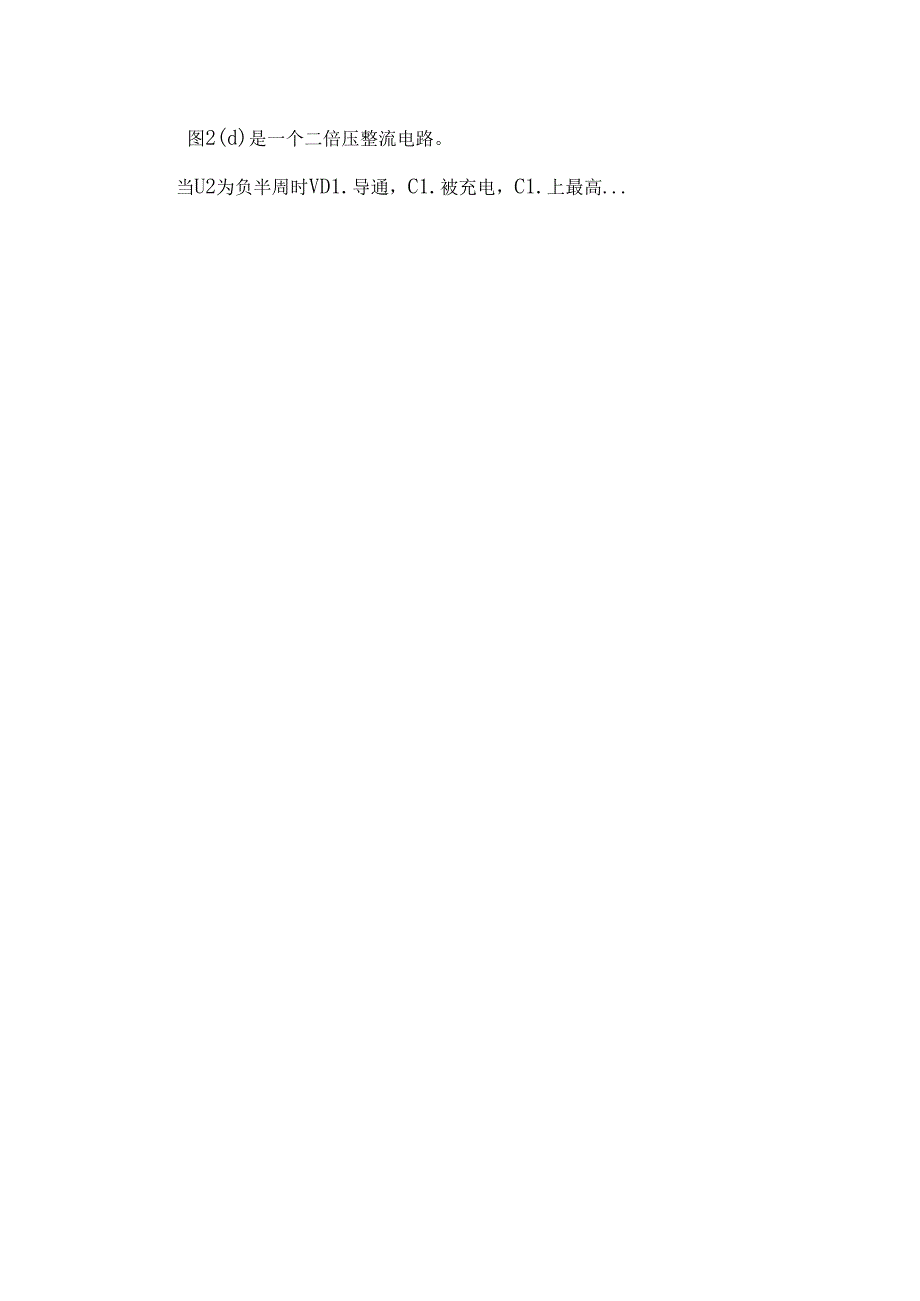

3、直流电。有的电子设备对电源的质量要求很高，所以有时还须要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图1。其中变压电路其实就是一个铁芯变压器，须要介绍的只是后面三种单元电路。二、整流电路整流电路是利用半导体二极管的单向导电性能把沟通电变成单向脉动宜流电的电路。（1）半波整流半波整流电路只需一个二极管，见图2（a）o在沟通电正半周时VD导通，负半周时VD截止，负载R上得到的是脉动的宜流电（2）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2（b）0负载RI.上得到的是脉动的全波整流电流，输出电压比半波整流电路高。(3)全波桥式整流用4个二极管组成的桥式整流电路可以运用只有单个次级线圈的变压器，见图2(c)o负载上的电流波形和输出电压值与全波整流电路相同。(4)倍压整流用多个二极管和电容器可以获得较高的宜流电压。图2(d)是一个二倍压整流电路。当U2为负半周时VD1.导通，C1.被充电，C1.上最高.
