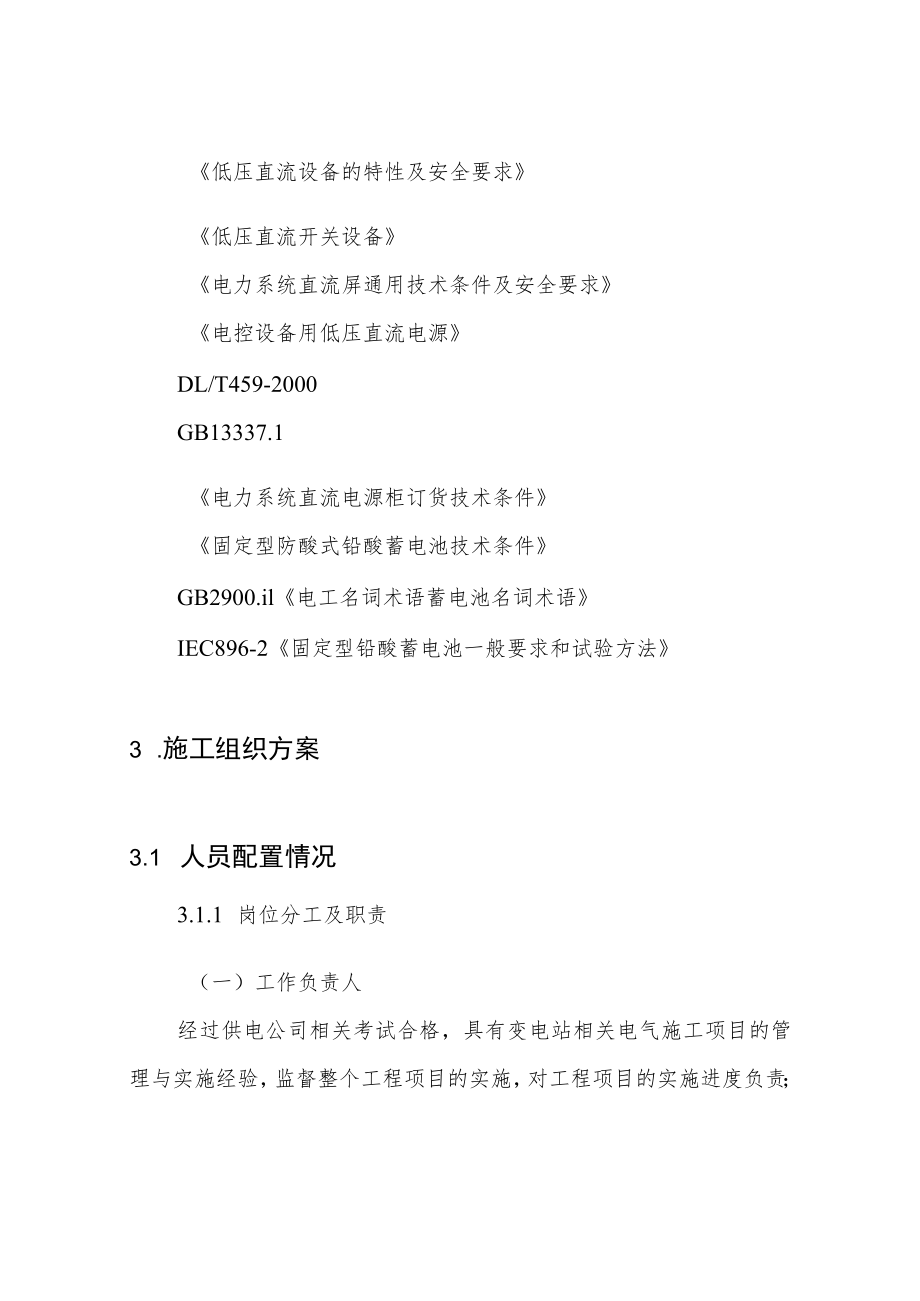

1、变电站蓄电池改造施工方案蓄电池组更换施工工艺及方案1 .工程概况2 .编制依据2.1 经过供电公司审批的施工方案2.2 引用标准和规范下列文件中的条款通过本标准的引用而成为本标准的条款。并以其最新版为最终要求。DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程GB191包装储运标志DL/T637-1997阀控式铅酸畜电池订货技术条件GB1497-85低压电器基本标准GB4942-85低压电器外壳防护等级GB/17478-1998JB/T8456-1996低压直流设备的特性及安全要求低压直流开关设备电力系统直流屏通用技术条件及安全要求电控设备用低压直流电源DL/T459-20

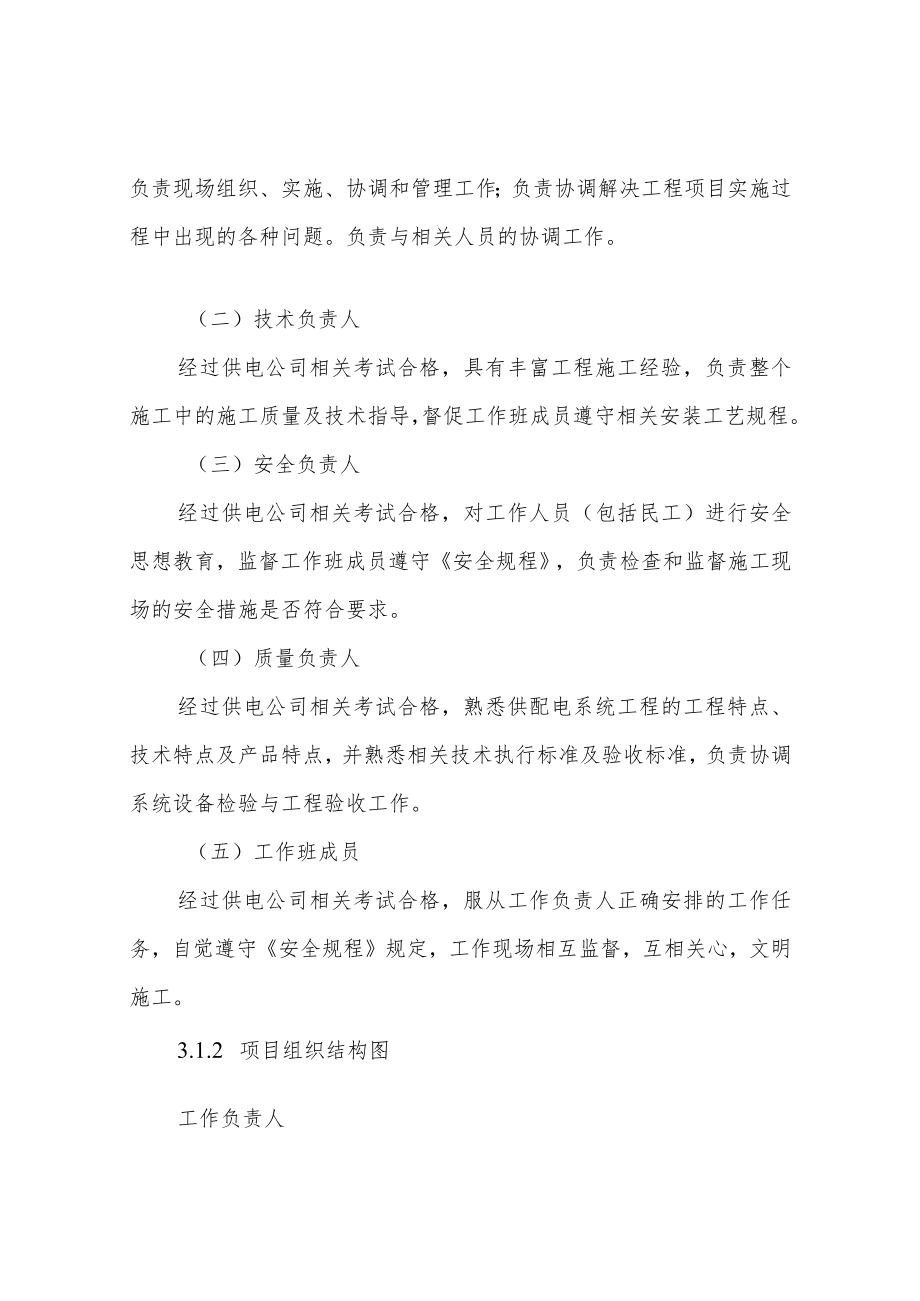

2、00GB13337.1电力系统直流电源柜订货技术条件固定型防酸式铅酸蓄电池技术条件GB2900.il电工名词术语蓄电池名词术语IEC896-2固定型铅酸蓄电池一般要求和试验方法3 .施工组织方案3.1 人员配置情况3.1.1 岗位分工及职责（一）工作负责人经过供电公司相关考试合格，具有变电站相关电气施工项目的管理与实施经验，监督整个工程项目的实施，对工程项目的实施进度负责；负责现场组织、实施、协调和管理工作；负责协调解决工程项目实施过程中出现的各种问题。负责与相关人员的协调工作。（二）技术负责人经过供电公司相关考试合格，具有丰富工程施工经验，负责整个施工中的施工质量及技术指导，督促工作班成员遵
3、守相关安装工艺规程。（三）安全负责人经过供电公司相关考试合格，对工作人员（包括民工）进行安全思想教育，监督工作班成员遵守安全规程，负责检查和监督施工现场的安全措施是否符合要求。（四）质量负责人经过供电公司相关考试合格，熟悉供配电系统工程的工程特点、技术特点及产品特点，并熟悉相关技术执行标准及验收标准，负责协调系统设备检验与工程验收工作。（五）工作班成员经过供电公司相关考试合格，服从工作负责人正确安排的工作任务，自觉遵守安全规程规定，工作现场相互监督，互相关心，文明施工。3.1.2 项目组织结构图工作负责人技术负责人质量负责人安全负责人工作班成员3. 2施工所需工具及材料序号1234567891
4、011设备名称常用仪表类电工常用工具CDHY单节电池活化仪WQF-3型智能放电装置KDAD型大功率硅整流装置BDZIn型模拟量仿真器ZSII绝缘试验装置PCIu3电阻自动测试仪TSGC型接触式三相调压器蓄电池单位套套台台台台台台台台节数量备注40A,220V4.施工技术方案4.1施工流程施工前准备盘柜状态检查负载切换原蓄电池组拆除新蓄电池组安装系统状态检查并记录电池组补充充电并记录蓄电池组放电并记录重复此步骤2-3次蓄电池组充电并记录系统运行检查项目验收4. 2施工前准备4.1.1 施工前有关人员应到现场勘查，制定施工方案，报经主管部门批准。根据施工方案和现场情况制定三措，施工计划报经项目总工
5、程师、主管部分批准后实施。4.1.2 施工前应准备好工具，仪器，仪表及相关辅助材料。准备好连接电池所需的连接线。423施工前全体工作班成员应认真阅读相关说明书，图纸和技术资料及三措计划，召开项目开工前安全大会，再次学习变电站工作相关安全知识及本次工作中存在的注意点及危险点。4.2.4 施工前办理齐全的相关工作票，工作负责人与运维班人员现场共同确认所需改造的项目地点，工作负责人在施工前向所有施工人员讲解此次施工内容及施工步骤，以及施工中的注意事项。4. 3盘柜状态检查4.1.1 了解盘柜的原生产厂家、各功能单元的型号和生产厂家并记录。432检查交直流系统有无告警信息；各功能单元是否正常运行；运行
6、参数是否合理；指示是否正确，并记录。并观察随负载的变化，整流模块的均流性能。分析出现故障的原因，并记录。4.3.3 检查原蓄电池是否有变形，裂纹，损伤及漏液现象。4.4负载切换4.4.1工作前应开具第二种工作票，并根据工作票中要求,检查负载是否已切换正确。各开关所处位置是否正确。442检查将要工作的位置，带电或不带电状态是否正确。标记及隔离措施是否齐全并正确。4.5新蓄电池组运输、开箱及搬运1.1.1 蓄电池组运输过程中不可倒置、叠放，运输过程中要注意防震、防雨。452在施工负责人，主管部门代表及厂家三方在厂情况下对蓄电池进行开箱。认真填写开箱记录报告单，并对相关的资料进行收集，以便项目结束后
7、资料的移交。453蓄电池搬运过程中要佩戴防滑手套，同时由两人搬运，注意轻拿轻放。4.6 原蓄电池组拆除4.6.1 拆除原蓄电池组前再次检查开关是否在正确位置，测量电压及相关数据并记录。4.6.2 拆卸原蓄电池组时先拆卸总正与总负两根电池线并用绝缘胶布缠好，拆卸旧电池组时防止直流的短路与接地。463蓄电池搬运过程中要佩戴防滑手套，同时由两人搬运，注意轻拿轻放。4.7 新蓄电池组安装4.7.1 对新蓄电池进行外观检查，是否有变形、裂纹、损伤现象，检查是否有漏液现象，安全阀是否良好。4.7.2 新电池组连接时要检查正负极是否连接正确，正极为红色，负极为蓝色，电池组先每层内部分别连接，再连接层间线，最
8、后连接总正和总负线。4.7.3 蓄电池应安装平稳，间距均匀，排列整齐，连接条及蓄电池抽头的接线应正确，螺母，螺栓无锈蚀现象，螺栓应紧固。474检查绝缘检查连接线是否连接正确，是否有断裂，熔丝损坏等情况。475蓄电池搬运过程中要佩戴防滑手套，同时由两人搬运，注意轻拿轻放。4. 8蓄电池组充电4.1.1 蓄电池组充电前应检查整体电压是否正确，确认交流电源输入系统、充电装置、监控模块、直流母线等设备完好。482确认蓄电池组的连接已恢复并完全正确。4.8.3 按操作程序要求，恢复充电机工作，合上蓄电池开关或蓄电池熔断器。4.8.4 查看充电机的工作状态是否正确，各参数设置是否正确。显示值是否正确。48
9、5在充电过程中，记录部分关键阶段的各电池的电压值和充电参数。观察充电过程中电池有无鼓胀或放电现象。4.8.6 待充电状态转为浮充时，对电池组进行测量并记录4. 9蓄电池组放电4.1.1 连接放电引线时，应确认放电设备负载开关处于断开位置，方可进行，严禁带负载连接放电引线；需要确认放电引线正负极无误后，方可连接。4.1.2 对于免维护蓄电池现场只进行电池容量的校核工作，以0.1C10的恒定放电电流进行放电，放电的容量不得低于IOh放电容量的80%。按此设定好放电电流值、放电时间、放电最低电压值等参数。确认设定正确后进行放电。493放电设备应处于通风良好的地点，不得用杂物阻挡、覆盖放电仪的散热出口
10、。4.9.4 放电过程中时刻观察放电设备运行情况，每一小时记录蓄电池信息，放电终止前2小时，每30Min测量一次电池信息。4.9.5 某一蓄电池低于规定值，停止放电。4.9.6 放电过程中，处理放电设备故障时，应先断开放电仪的负载开关，再断开放电引线；恢复时应先确认引线正负极正确无误后，方可连接。4.9.7 放电完毕后，带放电仪散热风扇停止转动，方可拉开放电仪的负载开关；带断开开关后，方可拆卸放电引线。拆卸引线时注意防止直流系统的短路及接地。4.10 系统运行检查4.10.1 检查蓄电池电压是否正常，是否有故障及报警信息。4.10.2 检查蓄电池外观是否有鼓胀、放电及漏液现象，检查是否有异味。
11、4.10.3 检查各仪器仪表是否显示正常，信号动作是否准确,可靠。4.10.4 根据设计要求，重复上述放电，充电步骤。，并及时记录相关信息。4.10.5 蓄电池系统运行检查最终确认无误后，通知运维人员切换负载，恢复正常工作。4.11 项目验收4.11.1 提供验收单位蓄电池相关的产品合格证、产地证明、说明书、技术文件资料等文件。4.11.2 提供验收单位蓄电池充放电记录，直流系统检修记录等相关文件。4.11.3 系统运行正常，各项仪器仪表显示工作正确，无故障告警信息。各项信号动作正确无误，各项数据符合相关要求。5.施工安全方案为了保证施工工程的顺利实施，首先对作业人员进行安全教育。明确可能出现
12、的潜在的危险。为了保护劳动者在施工过程中的安全、健康，确保业主财产免受损失，特指定以下安全措施。5.1 安全生产管理体系成立以工作负责人为第一责任人的安全管理小组，其成员由工作负责人、技术负责人、安全负责人组成。安全生产领导小组负责现场施工技术安全的检查和督促工作，并做好记录。5.2项目中存在的危险点及控制措施序号1危险点控制措施不能使用没有绝缘防护措施的工使用绝缘工具或用绝缘胶布对具工具导电部分进行包裹2工作服不能有金属扣或者金属拉使用没有金属扣或金属拉链的链直流母线上工作，直流母线上是否有接地电池短路灼伤人员，直流触电工作服提前进行测量，注意有无接地工作前加强安全意识教育，工作中增强工作责
13、任心，加强监督，防止电池短路灼伤人员及直流触电45防止接线时极性接反或发生短路工作前加强安全意识教育,工作现象直流失压，短路，接地中增强工作责任心，加强监督工作前加强安全意识教育，工作中增强工作责任心，加强监督发生误接线，误碰触，误整定工作前加强安全意识教育，工作中增强工作责任心，加强监督，做到四不伤害675. 3安全措施细则5.1.1 进入施工现场前有关人员应到现场勘查，了解现场的施工情况和应采取的安全措施。5.1.2 制定施工计划和施工方案，报主管部门批准后，方可按计划准备进行工作。5.1.3 项目施工前，应开立完善的相关工作票，并签订“安全责任保证书”，完成相关安全责任的交底工作。5.1
14、.4 公司在项目开工前应对全体施工人员召开安全大会,学习相关安全预防措施，了解本次工作中的注意点及危险点。5.1.5 需穿戴好个人的安全防护用品。工作时着装应符合检修规定和要求。536进入现场，由工作负责人和许可人员再次确认工作地点，待相关安全措施完善后，在工作地点悬挂红布帘及“在此工作“标示牌，经许可人员同意后，方可进行工作。537做好“安全，技术，环境”三交底。538施工现场严禁吸烟，严禁动用明火。如需要，应该向主管部门申请，办理动火工作票。5.3.9 现场施工人员应该严格遵守施工人员安全行为准贝限不得误碰、误动其他设备，严禁操作运行设备。5310现场材料堆放应整齐有序，安全措施应做好，不
15、得依靠盘柜堆放。5.3.11 拆除的包装箱，应按要求整理摆放整齐，不得乱丢乱放。53.12搬运电池时，应该两人一起搬运，并有防滑鞋和防滑手套，搬运过程中要注意水平搬运，轻拿轻放。5313使用电动工具工作时带绝缘手套，使用绝缘工具。相关工具需专人保管，使用前应该检查合格，方可使用。5.3.14使用的电动工具均应有绝缘手柄，电动工具必须接地，并应设监护人。5315新电池充电前应检查电池安全阀是否正常。5316在屏内工作要集中精神，防止盘架和设备碰头及刮伤脸部。按照施工图纸核对好电缆的型号，规格及安装单位接线位置。5317严防交直流回路混接，引起直流回路接地，短路和设备损坏。5318带电工作时，应有专人监护，带绝缘手套，站在绝缘垫上，使用绝缘性可靠的工具，防止直流电源短路，接地及误碰带电的元件，设备和回路。5.3.19在对蓄电池进行充放电时要仔细观察，防止蓄电池爆瓶及火灾。5320蓄电池运输过程中不
