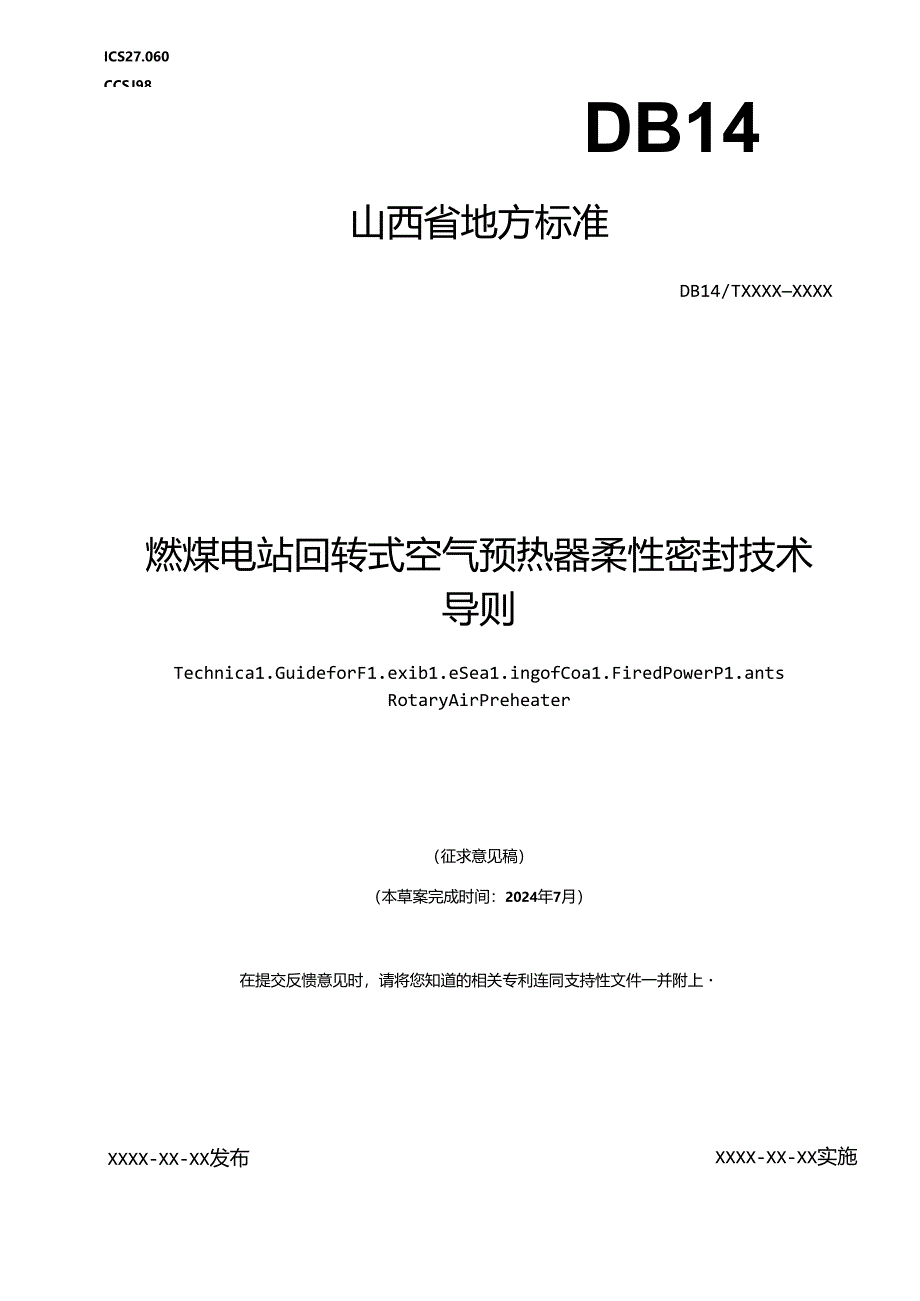

1、ICS27.060CCSJ98DB14山西省地方标准DB14/TXXXXXXXX燃煤电站回转式空气预热器柔性密封技术导则Technica1.GuideforF1.exib1.eSea1.ingofCoa1.FiredPowerP1.antsRotaryAirPreheater（征求意见稿）（本草案完成时间：2024年7月）在提交反愦意见时，请将您知道的相关专利连同支持性文件一并附上XXXX-XX-XX发布XXXX-XX-XX实施山西省市场监督管理局发布目次前*111范困12燃慈性引用文件13术语和定义14总则25改造技术要求及性能要求26安装和词整27调试及检修38评价指标4本文件按照GB/T
2、1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则b的规定起草.本文件由山西省能源局提出、组织实施和监密检查.山西钳市场监悌管理局对标准的俎织实施情况进行监督检修，本文件由山西省能源标准化技术委员会归口。本文件主要起草单位：国网山西省电力公司电力科学研究院.本文件参加起草单位：山西昌邂大成科技有限公司、山西大学、国冢能源集团科学技术研究院有限公司太原分公司、山西世纪中试电力科学技术有照公司。本文件主要起草人：刘众元、付强、吴天敝、王兴、刘志兵、新智平、郑立星、刘景辉、王映田、邢秀峥、俞华张此峰、梁五洲、郭学良、武晓俊、李润林、白涛、幸双再、跳力.本技术标准为首次发布.燃煤电站回
3、转式空气预热器柔性密封技术导则1葩围本文件规定了燃煤电站回气式空气预热器柔性率封技术在改造设许、安装,周试和检脩等环节技术要求以及性能评价等内容.本文件适用于燃块电站I可转式空气预热器的柔性密封改造，对于新建采用空气预热器柔性密封技术的机组可参照执行.2规葩性引用文件文件.GB/TD1./TD1./TD1./TD1./TNB/T101847.18.87502051105247060下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注I期的引用文件,仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单适用于本电站期炉性能试验现程火力发电厂锅炉机组检
4、修炉期第8部分：空气预热器的检修回利式空气预热器运行维护规程空气预热器性能试脸规程节能技术赛督导则回转式空气预热器3术语和定义下列术语和定义适用于本文件。?1回转式空气预热器rotaryairpreheater通过旋转器件使烟，和空气交旨冲别传热元件,进行放热和吸热的空气预热器.柔慢密封f1.exib1.esea1.柔性密封是指通过在回转式空气预热器径向转子格仓板上安装有一定变形能力的柔性密封元件.在空预器转动过程中柔性烹封元件与扇形板接触密封，从而降低口1转式空气预热器漏风的技术手段.磨损wear物体表面相接触并做相对运动nr材料白该衣面逐渐损失以致表面损伤现象.34空气预热器整体漏风率ai
5、r1.eakagerateofairpreheater从空气预热器空气偏漏入空气预热器烟气例空气质量占空气预热器进口烟气质量的百分比，35通风阻力draft1.oss气体（空气或烟气）在锅炉烟、风道流程中由于流动阻力所造成的压降。4总则d1回转式空气预热器漏风率大于6%时,应查明原因,如因间隙大造成,可考虑进行密封改造.42回转式空气预热器柔性密封改造设计、制造和安装等应符合NB/T47060要求.aa柔性宙时改造单位应按回转式空气覆热器结构型式和技术给数编制改造方案。d4回游式空气预热器柔性密封改造后应委托具备相应资质的第三方检测机何进行性能测试并出具报Zfc.M。5改造技术要求及性能要求；
6、1空气强热擀柔性密封改造应不改变空气预热渊本体的结构,不影响空气预热潺的安全运行.S9空，预热器柔性密封装置应具有耐磨损、耐高温、摩擦系数小、安装方便及更换组件快捷等性能.41空气预热器柔性密封装置应能势受长期冲击、磨损、腐蚀与高温，使用寿命应大于一个大修周期，44空气预热器柔性密封装置应能适应烟尘磨损、蒸汽吹灰、高压水冲洗等工况。7空气预热器柔性密封改造后密封装置应能实现与扇形板有效接触.并在不同负荷下对密封间隙进行补偿，4A空气预热器柔性密封改造后不褥对爆形板造成产Hi磨损，47空气颈热器柔性密封改造后不得发生空气预热器*涩、电流异常等现象.IiP空气预热器柔性密封改造后漏风率应满足技术协
7、议和D1./T1052要求。4空气预热器柔性密封改造后应满足锅炉各负荷段及快速升降负荷中的膨胀和密封要求.6安装调整及检查61安奘调整1.1.1 应按照制造厂家有关图纸及技术要求，安装和调整空气预热器密封装置，空气预热器间隙调整应预制热态变形余量.1.1.2 安装前测豉并记录原轴向、径向和环向密封间隙.1.1.3 柔性密封装置安装间解根据空气鼓热器的具体变形情况确定,间隆改定时每一个点间隙应按照同一平面图形板最凸点作为法准，6 .14过渡板最低点不应超出扇形板底面.7 .1.5径向密封片的安装与调整6.1.5.1按照厂家说明安装径向密封标尺，作为径向密封片园整依掘.6152安装热端和冷端径向密
8、封片，并按要求调整热端冷端径向密封片的距施，6.1 53密封片、朴陈片及玉板的组装顺序、安装方向应正确，螺栓应拧紧：密封间隙与规定值偏差应不大于0.5mm.6.1.6 轴向密封片的安装与圜整6.1.7 .1按照厂家说明安装轴向密灯标尺，作为轴向宙封片调整依据,6.1 62逐条安装轴向密封片，并使之贴紧轴向率封检/标尺.6.1.6. 3检查轴向密封装置可以沿空气修热渊宜径方向进行自由询节J无卡涩现象.6.1.6.4谢枢轴向密封片的位置使间隙符合密封间隙要求,并且紧固轴向花封片.密封间隙与规定（ft偏差应不大于0.511wo6.1.7 安装和调整环向密封片,密封间隙与规定值偏差应不大于0.5三u6
9、.1.8 安装完成后拆除密封标尺。AO检笠6.2.1柔性密封装置安装完成后，应作一次全面检近.6.2.2手动盘车，检杳所有密对安装是否牢固，螺拴是否全部拧紧。6.2.3检杳所有柔性密封动作是否灵活，如有卡涩现象，应御整，必要时更换，6.2.4随机抽查10%固定密封间隙.更核间隙是否满足设计要求,误差是否在规定范用.6 .2.5检查转子上部是否有遗留物，如有则清理干件.7调试及检修7 1调试应具备的条件7.1.1 所有密封部件安装完毕，蝶检全部拧紧，7.1.2 各部分间隙符合图纸和技术文件规定数值。7.1.3 柔性密封装置动作灵活.7.1.4 空气预热器其它检修J1.作已结束，转子上部遗留物活埋
10、干净，入孔门封闭.7.1.5 试转手续办理完毕。7.1.6 5冷态调试7.2.1冷态比动空气预热器,就地使用听针抵在人孔门等未被保温用盖的外壳处候听网形板与柔性密封装置的擦碰情况，7.2.2观察空气预热器电流的增长和波动情况，如电流波动大或超限，需停止空f器，井检查是否有卡涩.71热态调试7.3.1热态启动后需就地观察并做听是否有异响，分析判断扇形板与秉性密封装置的擦楼是否正常.7.3.2观察空气预热揖电流的变化,如电流异常需查明原因重新调整.7A检修7. 4.1空气预热器柔性密封装置应在临修或小修期间进行检当性维护,检脩标准及方法见衣1.1空气15热器柔性密封装置安装后小修维护项目项目检能标
11、法检修方法接触部分人工抽查柔性密封装置接触部分动作应灵活可媒.抽杳数宜人丁能仓总数的:三人工手动技年检女少量接触部分卜死不位情况手镂振打人工f簧接触部分磨加致1.抽衽数垃宜人于限仓总数的30%卷尺洲城螺柱螺出不应有松动、粒落情况更倏常同7.4.2空气预热器柔性密时装汽经过四年或，个大修周期运行，需要迸行大修，主要为接触部分更换、柔性密封装置检修过渡板检查等项目,检修标准及方法见表2.项目检修标准检悭方法接触部分人工抽光分动作人灵活可粮.抽豌数11tK大于陶仓总数的5K人工手动按年检者少嫉接触的分卡死不纭位情况不锋fti打人工检衣接&潴分照揄数推.抽自数依宜大于附仓总数的5洲卷尺测Irt接触SJ
12、分磨箱招标的应谈更换按触81分更投按触部分柔性密封找汽柔性密封装置损坏.新级柔性多封装置的高度应于此航安装禹IS一致更换新的柔性密时装W螺栓螺管不应有松动.根落情况更换长同过披板过披板完好,无变形、掉落等情猊修复更投7.4.3空气预热器检怪和网整后，前根据检修工作情况时空气预触器柔性密封进行对应调整,调整直按照D1./T7-18.8和R1.ZT750进行。744空气预热器柔性密封词整后帮按照7.2和7.3条开展冷态询试和热态调试.8评价指标R1漏风率7.1.1 空气预热器柔性密封改造后机组运行一年内应进行漏风率测试，测试方法按照GB/T10184和D1./T2051规定进行。7.1.2 改造后
13、空气预热器的漏风率应不高于柔性密封改造技术协议约定值，并可按表3进行M风率等级评价.表3改造后漏风率等级评价标准序号三分仓空气做热JS潜凤率四分仓空气收热备潮风率等级评价I5%60%1.S%55.S%合格24.9%W5%4%4.9良好3BW4.5%54%优秀?扇形板年磨损量及磨损率8. 2.1扇形板磨损盘测Ift在密封改造完成、运行满一年后进行.8. 2.2网形板磨损房可按照表4进行等级评价.表4柔性密封改造后扇形板年磨损量等侬评价标准序号指标莅IH等级评价I年冷损1e不合格20.35mV坤磨损&Im合格3年第摘W0.：6In优秀8. 3.1柔性密封改造增加转子的扭矩，不得超过电机使用的合理范Ifie8.3.2相同工况下柔性密封改造后，电机电流增IS应低于用设计电流的2,功率增加应低于原设计功率的2%且不得超过空气预热器电机的额定电流.
