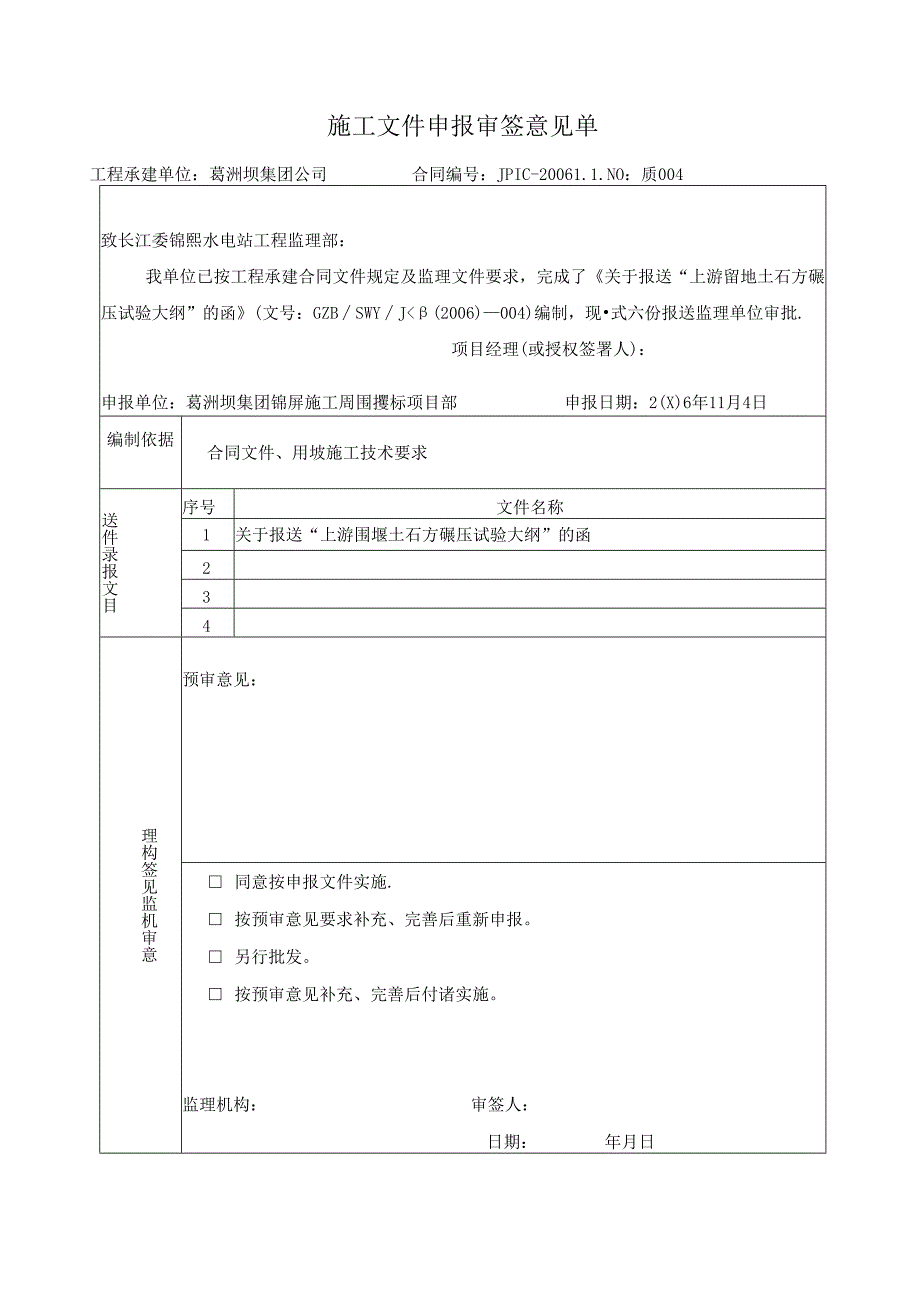

1、施工文件申报审签意见单工程承建单位:葛洲坝集团公司合同编号:JPIC-20061.1.NO:质004致长江委锦熙水电站工程监理部:我单位已按工程承建合同文件规定及监理文件要求,完成了关于报送“上游留地土石方碾压试验大纲”的函(文号:GZBSWYJ(2006)004)编制,现式六份报送监理单位审批.项目经理(或授权签署人):申报单位:葛洲坝集团锦屏施工周围攫标项目部申报日期:2(X)6年11月4日编制依据合同文件、用坡施工技术要求送件录报文目序号文件名称1关于报送“上游围堰土石方碾压试验大纲”的函234理构签见监机审意预审意见: 同意按申报文件实施. 按预审意见要求补充、完善后重新申报。 另行批

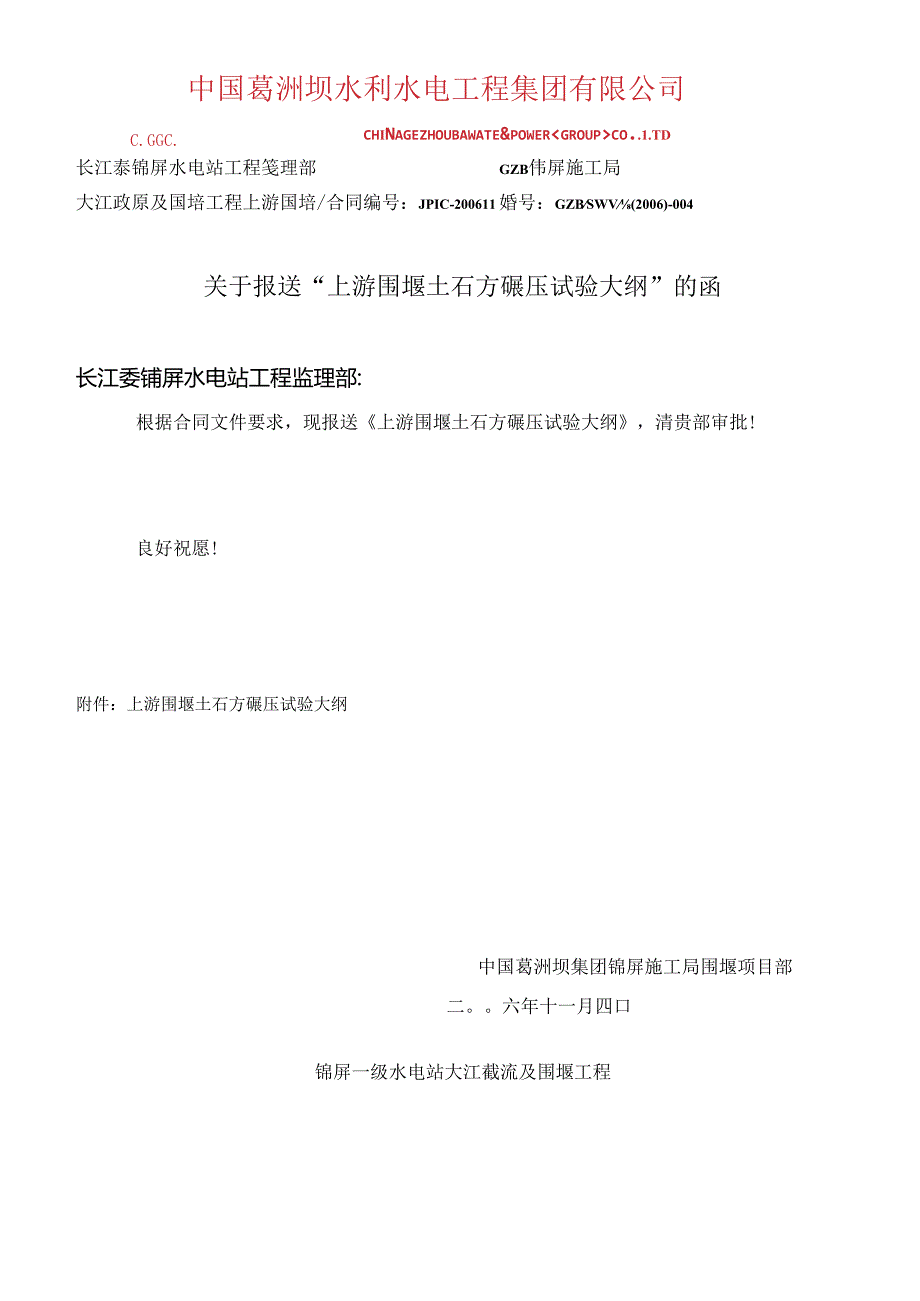

2、发。 按预审意见补充、完善后付诸实施。监理机构:审签人:日期:年月日中国葛洲坝水利水电工程集团有限公司C.GGC.chINagezhoubawate&powerco.1.TD长江泰锦屏水电站工程笺理部GZB伟屏施工局大江政原及国培工程上游国培/合同编号:JPIC-200611婚号:GZBSWV(2006)-004关于报送“上游围堰土石方碾压试验大纲”的函长江委铺屏水电站工程监理部:根据合同文件要求,现报送上游围堰土石方碾压试验大纲,清贵部审批!良好祝愿!附件:上游围堰土石方碾压试验大纲中国葛洲坝集团锦屏施工局围堰项目部二。六年十一月四口锦屏一级水电站大江截流及围堰工程上游围堰土石方碾压试验大纲

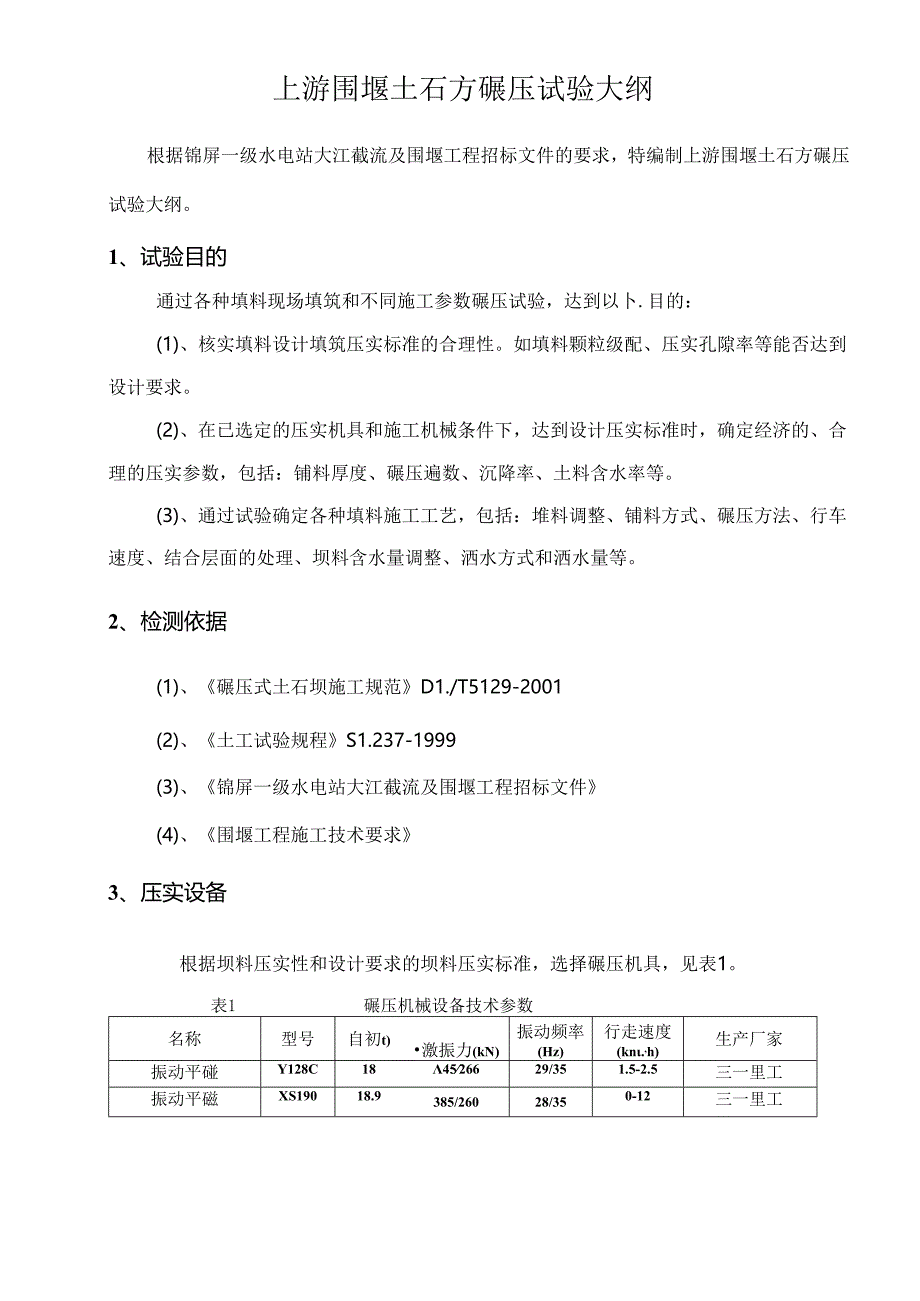

3、根据锦屏一级水电站大江截流及围堰工程招标文件的要求,特编制上游围堰土石方碾压试验大纲。1、试验目的通过各种填料现场填筑和不同施工参数碾压试验,达到以卜.目的:(1)、核实填料设计填筑压实标准的合理性。如填料颗粒级配、压实孔隙率等能否达到设计要求。(2)、在已选定的压实机具和施工机械条件下,达到设计压实标准时,确定经济的、合理的压实参数,包括:铺料厚度、碾压遍数、沉降率、土料含水率等。(3)、通过试验确定各种填料施工工艺,包括:堆料调整、铺料方式、碾压方法、行车速度、结合层面的处理、坝料含水量调整、洒水方式和洒水量等。2、检测依据(1)、碾压式土石坝施工规范D1./T5129-2001(2)、土
4、工试验规程S1.237-1999(3)、锦屏一级水电站大江截流及围堰工程招标文件(4)、围堰工程施工技术要求3、压实设备根据坝料压实性和设计要求的坝料压实标准,选择碾压机具,见表1。表1碾压机械设备技术参数名称型号自初t)激振力(kN)振动频率(Hz)行走速度(kn.,h)生产厂家振动平碰Y128C184526629/351.5-2.5三一里工振动平磁XS19018.9385/26028/350-12三一里工振动平礴CA60218328/16427/310-12豉纳派克振动平碾YZT2525550251-6陕西水利机械厂牵引式振动做斜坡碾压YZT1.O1.IO338/陕西水利机械厂4、试验材料
5、本工程土石方填筑工程生产性碾压试验堆石料、反滤料、垫层料、过渡料和碎石土。填料级配及压实标准,见表2。表2填料级配及压实标准段科名称若石坡Wtfib极配特征乐实质此指标M大粒径(mmDI5(mm)D(mm)5mm做粒含St.()75mm的赖较台城(%)不均匀系数1容IrtKNm孔不率%涉透系数1.k-i;Xo堆石料他和抗乐强强35MPa,软化系数0.8350-800/2026-1516.17-20.091IO1.1.OJ/过彼料300/205%1021.071IO,)-1511/3021.561.o,-o1./反滤科饱和凯压张境XT35MI20015-18200-90/5%819.6-5!U,
6、/5、试验场地布置(1)、试验场地选定:试验拟定在围堰上做,根据生产情况安排试验。(2)、场地平整后,用与试验相同的材料铺一层,厚约3O5Ocm,碾压10遍,确保基面坚实、平整、平整度为5cm将这一层作为基底,然后在其上进行正式的碾压试验。(3)、碾压试验场次的确定表3填料碾压试验场次表场次填料名称松铺厚度(mm)碳J玉遐数寐蜜最大粒径(mm)酒水情况小场数家1堆石料(A,B、C/D)KXXVIZ(X)6、8、1018-25800酒水15%,不洒水62过渡料、反率料5006、队1018300酒水15%.不洒水63垫层料3506、810200洒水15%2场次填料名称松铺厚度(mm)碾压遍数()最
7、大粒径(mm)洒水情况小场4碎石土5006、818150最优水量2%2注:酒水员按压实体积百分率计。堆石料:碾压试验场地为4OX2511碾压试验组合分别为三种不同碾压遍数(分别为6、8、10遍)、铺填厚度(A、B,C区为100cm,D区为120cm),18t25t振动碾。加水量15%。反率料、过渡料:碾压试验场地为4OX25nR碾压试验组合分别为三种不同碾压遍数(分别为6、8、10遍)、铺填厚度(50Cm),18T振动碾。加水量15%o垫层料、特殊垫层料:碾压试验场地为40X25n,碾压试验组合分别为三种不同碾压遍数(分别为6、8遍)、铺填厚度(35Cm),IOt斜坡碾。加水量15%。碎石土:
8、碾压试验场地为40X25m2,碾压试验组合分别为三种不同碾压遍数(分别为6、8遍)、铺填厚度(50Cm),18T振动碾,碎石土含水量应在最优含水量2%范围内。(4)、试验场地布置如图:、C1005C6s0。1005。8S0。100cnC100Crc6讨s5-oUC100c-n.ff八8找S5T0Xo100cn带C10s5-1OZ约束/夕8537M,2,.75勾.8,h-厚度n-嫩氏遍数S-洒水扇图1第一、二场试验场地布置InGn6nInh松铺厚度S=IO%酒水址料场5%现场5%取样点n=2+4(静压2遍振压4遍)图2斜坡碾压试验场地布置图(5)、碾压沉降变形网点布置与测量各试验组合区均按1.5
9、mX1.5m的网格设测点,如图3。在试验区外设置控制桩,网格测量点以石灰粉标记并编号。用水准仪测量基面网点高程。铺料和压实不同遍数后,在同一网点上测量高程,以计算每一个组合铺料平均厚度和不同压实遍数的平均沉降量。水准尺下放置尺垫,中心设置一落菇头形亭帽。测量点口取样点6、碾压试验基本工艺流程和铺填碾压方法(1)、碾压试验基本工艺流程地平碾压T基面测量一进料(退铺法)T推平(控制铺料厚度)-静压一沉降测量一碾压(6、8、10遍)一沉降测量一含水率、密度、级配渗透系数检测一回填试验坑碾压一下一场试验。(2k铺填、加水、碾压方法反漉料、过渡料、土工膜心墙两侧垫层料、碎石土料采用退铺法填筑,堆石料采用
10、进占法填筑,土工膜斜墙恻垫层料采用机械(如反铲)辅以人工填筑。铺填厚度误差为松铺厚度的10%。加水方法:碎石土布料场调整含水量。其它填料在碾压现场加水,采用带孔的钢管(长度=条带宽)均匀洒水,用水表计量。碾压时采用进退错距法,轮压重叠宽度为轮宽/碾压遍数(cm),碾压时行车速度为3kmho7、现场检测试验(1)、填料铺料厚度及沉降率。在试验区布置测量点(2mX2m的方格),在铺料前、松铺平整后、规定的碾压遍数后测量对应点的高程,计算铺料厚度、压实后的厚度及对应的沉降率。(2)、干密度检测垫层料、碎石土料、特殊垫层料采用灌砂法,每一场次取样10个:试坑直径为最大粒径的3倍,试坑深度为压实层厚度。
11、堆石料、反滤料、过渡料用灌水法,每一场次取样4个,采用0.3mm塑料膜,并进行体积校正。试坑直径为最大粒径的23倍,试坑深度为压实层厚度。(3)、颗粒级配每一大场:作该填料的颗粒级配试验三组,在干密度试验的同时作相同数量的颗粒级配试验。(4)、渗透试验每一试验组合两个。垫层料、碎石土料采用双环法,堆石料、反港料、过渡料采用单环法(灌水的钢环)8、空内试验(1)、物理性能试验各填筑料物理性能试验包括:颗粒级配:每种填料的颗粒级配试验三组。颗粒比重:细粒部分采用比重瓶法,粗粒部分采用浮称法,根据级配计算全料的比重。(2)、力学性能试验、击实试验仅针对碎石土料,采用代表性土料进行。、相对密度试验仅针
12、对反滤料,采用代表性填料进行。最小干密度采用松填法,最大干密度采用振动合法。9、试验设备及人员9.1、 主要试验设备、材料表4碾压试验主要试验设备、材料序号设饴名称型号单位数量备注I粗粒料土样蹄5120mm套42士耀一5-0.075mm套23烘箱台I4磅秤KXJkg.5()kg台各35案秤IOkg台26电子天平6kg.0.001.台I7SI条天平1/100台I8塑斜膜4X4米、6X6米张各I(K)9流水制环2.0m.1.2m0.8h0.6m台各2加工10击实仪152nm台211灌砂仪150Frm20011m台各212土填密度计TM85台113砂浴台I14蒸瑞水器台115比重瓶100m1.个IO
