1、外墙脚手架施工方案2篇外墙脚手架施工方案1一、工程概况本工程位于深圳市西乡镇工业区内，风影秀丽，环保优美。分别由一栋一层板材加工厂、一栋二层办公楼、一栋四层宿舍以及设备基础组成。外墙脚手架是施工安全中的主要部分，是文明施工、安全生产的重要一环是关系到本工程顺利进行的主要因素。所以，外墙脚手架的搭设工作要作为重点来抓。要有专人负责，组织有经验、通过专业培训的工作人员施工。在安全的防范工作必需要高度重视，树立一种对工作一丝不苟的工作作风，为安全生产创造先决条件。二、工程特点2.1.1 外墙结构外墙前面一层缩入6.5m,后面挑出2.2m,外墙边基本成为矩形状。挑出部分直接从地面搭起，缩入部分从二层楼

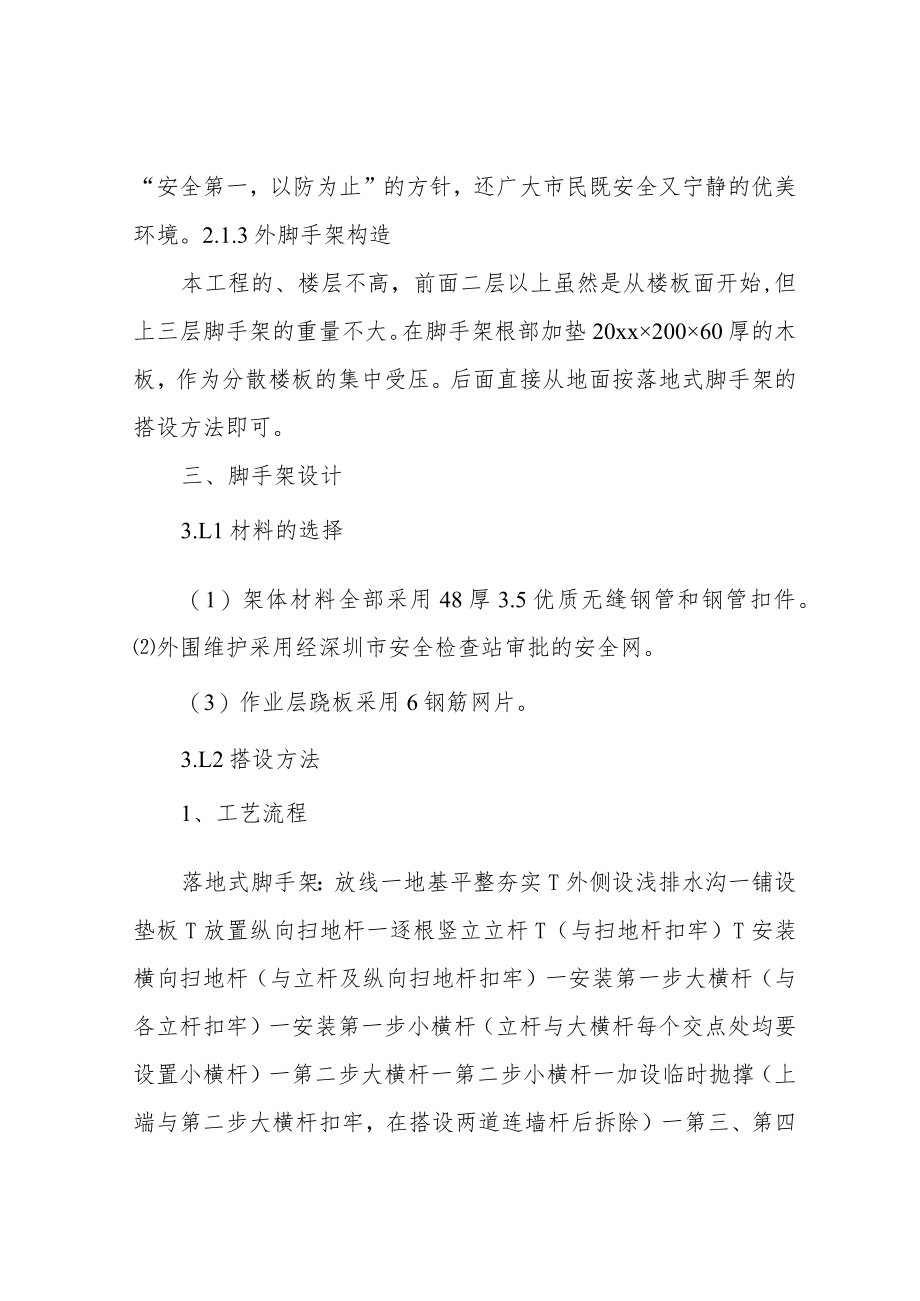

2、面搭起。2.1.2 环境关系本工程建于新建的工业区内，周围的建筑物都正在施工。要树立我公司的良好的施工形象，发扬本公司的优良传统。更要把安全的防范工作作为重点来抓，脚手架是主要部分，采用安全网和脚手板的围护来达到安全预防目的。认真执行国家的安全规范，要贯彻“安全第一，以防为止”的方针，还广大市民既安全又宁静的优美环境。2.1.3外脚手架构造本工程的、楼层不高，前面二层以上虽然是从楼板面开始,但上三层脚手架的重量不大。在脚手架根部加垫20xx20060厚的木板，作为分散楼板的集中受压。后面直接从地面按落地式脚手架的搭设方法即可。三、脚手架设计3.L1材料的选择（1）架体材料全部采用48厚3.5优

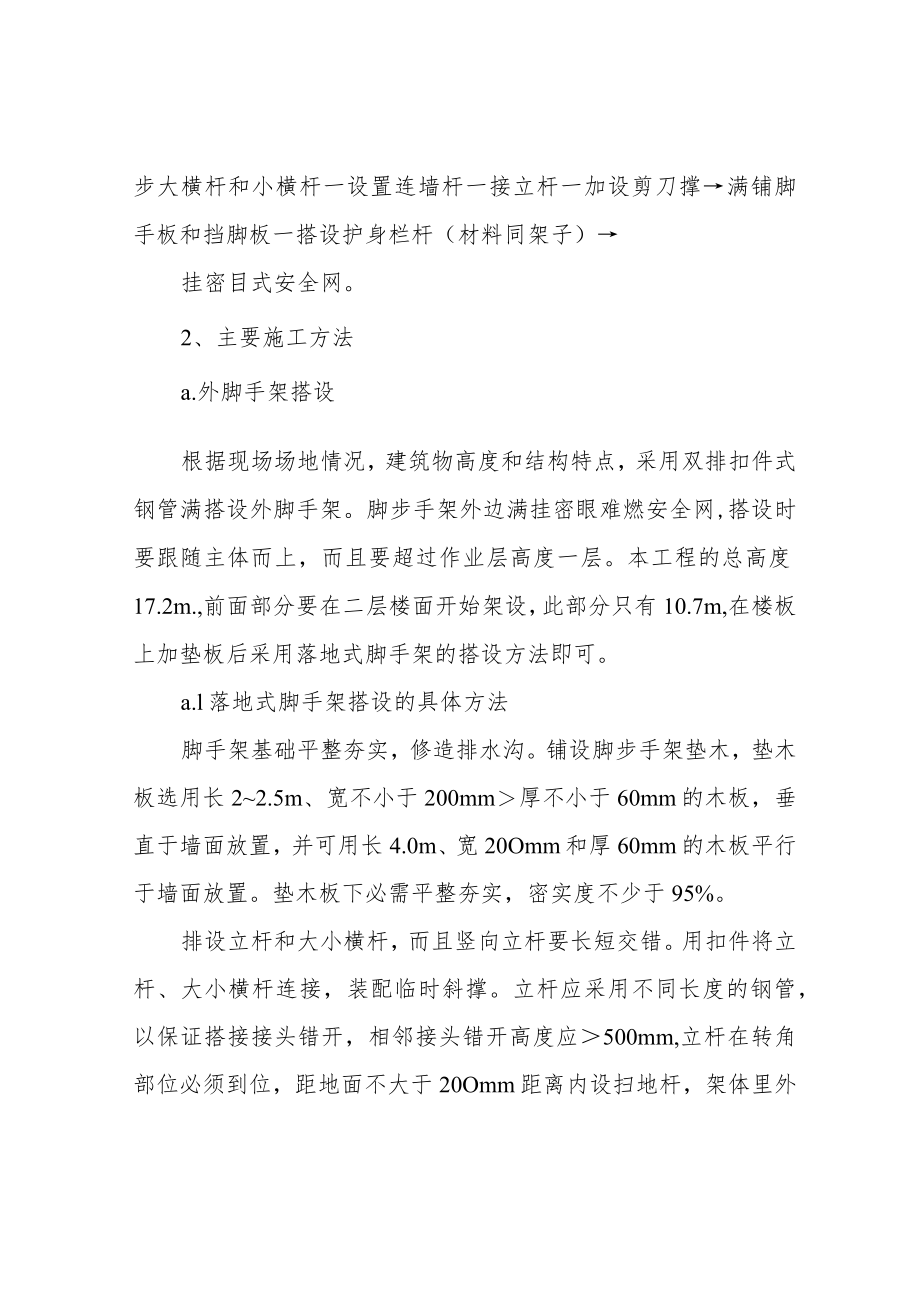

3、质无缝钢管和钢管扣件。外围维护采用经深圳市安全检查站审批的安全网。（3）作业层跷板采用6钢筋网片。3.L2搭设方法1、工艺流程落地式脚手架：放线一地基平整夯实T外侧设浅排水沟一铺设垫板T放置纵向扫地杆一逐根竖立立杆T（与扫地杆扣牢）T安装横向扫地杆（与立杆及纵向扫地杆扣牢）一安装第一步大横杆（与各立杆扣牢）一安装第一步小横杆（立杆与大横杆每个交点处均要设置小横杆）一第二步大横杆一第二步小横杆一加设临时抛撑（上端与第二步大横杆扣牢，在搭设两道连墙杆后拆除）一第三、第四步大横杆和小横杆一设置连墙杆一接立杆一加设剪刀撑满铺脚手板和挡脚板一搭设护身栏杆（材料同架子）挂密目式安全网。2、主要施工方法a.
4、外脚手架搭设根据现场场地情况，建筑物高度和结构特点，采用双排扣件式钢管满搭设外脚手架。脚步手架外边满挂密眼难燃安全网,搭设时要跟随主体而上，而且要超过作业层高度一层。本工程的总高度17.2m.,前面部分要在二层楼面开始架设，此部分只有10.7m,在楼板上加垫板后采用落地式脚手架的搭设方法即可。a.l落地式脚手架搭设的具体方法脚手架基础平整夯实，修造排水沟。铺设脚步手架垫木，垫木板选用长22.5m、宽不小于200mm厚不小于60mm的木板，垂直于墙面放置，并可用长4.0m、宽20Omm和厚60mm的木板平行于墙面放置。垫木板下必需平整夯实，密实度不少于95%。排设立杆和大小横杆，而且竖向立杆要长
5、短交错。用扣件将立杆、大小横杆连接，装配临时斜撑。立杆应采用不同长度的钢管，以保证搭接接头错开，相邻接头错开高度应500mm,立杆在转角部位必须到位，距地面不大于20Omm距离内设扫地杆，架体里外立杆间距100()mm,立杆纵距1500mm,大横杆步距1800mm,横杆与立杆用扣件连接，从脚手架两端和转角处设置剪刀撑，中间每隔12m15m设一道,且每片架不少于三道，剪刀撑宽度为35倍立杆纵距，斜杆与地面夹角在45。60。范围，最下面的斜杆与立杆的连接点离地面不宜大于500mm。剪刀撑的设置应自下而上连续设置。60度范围，两端转角处以及每67根立杆需设剪刀撑，剪刀撑搭接长度不小于400mm,并用
6、两只旋转扣件扣牢。5)、防护栏在外立杆主杆中增加一根钢管，水平方向在横杆步距中增加两根钢管交错相连，采用扣件扣牢。6)、脚手板采用直径不小于6的钢筋网片焊制而成，规格在IOOOX80Omm为宜，钢筋网片焊接处不得有脱焊现象，钢筋网片与水平杆捆绑沿长方向用18#镀锌铁丝绑扎，每边不少于3扣。首层隔离层和施工操作层必需满铺脚手板，做到严密牢固、铺平、铺稳、铺实。每隔4步架要满铺一层脚手板，第一层的墙边空隙均要满铺，预防物品坠落伤人。7）、安全网要使用深圳市安检站认证的密目安全网品种,在外脚手架外侧立面紧随架体搭设满挂。采用18#镀锌铁丝封闭式绑扎在钢管上，每隔IOm必须用安全网水平封闭一层。8）、
7、斜道在二层楼面上开始按之”字型搭设。斜道附于外脚手架旁，供人员上下之用。在斜道拐角处设置平台，斜道宽度为IOOOmm坡度为1：3（高：长），斜道拐角平台面积应不小于6m2,宽度不小于1500mm。斜道两侧及拐弯平台外围，应设不低于L2m防护栏杆及不低于0.2m的挡脚板，人行斜道的脚手板上应钉木防滑条，厚为2030mm,间距为300mm,斜道的搭设方法与主体架的搭设材料和方法相同。9）、卸料平台作为转运材料之用，从主体架悬挑式结构,平台与楼板平齐，并在垂直方向错开设置。用钢管从架体伸出150OnIm左右，每50Omm一根。长56m、宽1.5m,周围设L2m高的栏杆。下用钢管每IOOOmm一道与平
8、台成60度角作为斜撑，上两端也用钢管与平台不小于60度角作拉杆，平台的钢管要与建筑物拉结成一体。在平台上要挂“限定荷载标识牌”，底用钢筋网片满铺，周围用安全网满挂。四、脚手架的技术要求4.1 架子用钢管、扣件必须符合国家标准要求，扣件必须拧紧。4.2用14园钢的花篮螺丝做拉杆，所拉位置必须在水平挑杆外节点上，拉结必须牢固可靠。4.3 架子与建筑物加连墙杆，层层拉结，并设置全覆盖纵向垂直剪力撑。4.4 如因条件限制，架子周围未连续封闭，应设置横向垂直支撑，端部用连墙杆加强。4.5 每四层设置一道撑拉杆，拐角处用16根斜撑进行可靠连接。4.6其他细部根据现场具体情况进行可靠处理。五、架子使用与维护
9、5.1 施工中应保证架体始终超过最高作业层1.8m以上。5.2 架子上严禁集中堆放建筑材料和多人集中一处，施工荷载应控制在270kgm2以内，每段架体只限两个操作层作业,且操作层必须满铺钢筋网片，并用夹板作全封闭。5.3 脚手架的搭设、使用和拆除应符合有关规范、规程、规定、安全防范措施等。5.4 架子必须坚持先验收后使用的制度，验收由公司质安部主持并会同现场有关人员共同进行，并做好验收记录。5.5 外脚手架和外侧立面的安全网必须有专人随时检查，发现脱落或不安全的地方及时修补。5.6 当外架高出周围建筑物时，将拉杆、预埋吊环与楼板筋焊接，楼板筋又与大楼竖向引下线焊接连通一体，形成防雷系统。5.7
10、 外架使用过程中应经常对架体构配件及避雷系统进行检查，发现问题及时整改。5.8 台风警报期间，应对架体检查及加固，并清除架子上的材料等物，台风之后要立即对架子进行系统全面检查，清除隐患后方可使用。5.9 架子的连墙杆不得随意切除，确有需要必须通过技术人员同意并采取措施后方能切除。六、脚手架拆除6.1 根据工程进度合理安排架子的拆除时间和顺序。6.2 架子拆除前应对作业人员进行详细的技术交底，明确拆除顺序、拆除范围、时间、材料传递、堆放和运输等。6.3 架子拆除时间应设警戒区和警戒线，并临时封闭或切断下部通道和场地，设专人巡视，严禁任何人员在作业区内行走。6.4 拆除的架子材料应集中堆放并及时运
11、走。七、脚手架验收脚手架应由持证架子工严格按规程搭设，搭设前要进行安全技术交底，脚手架主要受力杆件材质应经检验并符合要求，严禁钢木混用。由公司的安全部门组织有关人员对脚手架应分部、分段，按施工进度验收，验收合格后方可投入使用。八、脚手架安全外墙施工采用落地式双排钢管脚手架和外爬架，外侧采用全封闭密目式安全挂网；脚手架应按施工实际能承受的最大荷载进行设计和计算。应在安全人员和技术人员的监督下由熟练工人负责搭设；未经过安全教育、技术交底和无上岗证人员不能上岗。脚手架的检查分段分层验收检查。定期检查和特别检查。使用中要严格控制架子上的荷载，尽量使之均匀分布，以免局部超载或整体超载；使用时还应特别注意
12、保持架子原样。有的结构和外墙脚手架施工方案2一、现场情况：本工程由于较造价低。现时周转材料紧缺，租赁困难。据上述情况结合周边兄弟单位同样高度结构使用单排落地式脚手架的施工情况，我项目部决定采用此种脚手架，但在确保施工安全的情况下使用，认真验标，弥补其薄弱环节，确保外单排脚手架的安全使用性。二、材料材质和规格：1、钢管规格采用外径48mm,壁厚3mm,无缝钢管立杆及大横杆长度46m,小横杆长度2.53m,夹管L53m02、扣件用可锻铸铁铸造的直角扣件，回转扣件和对接扣件。3、架板采用标准立放竹片脚手板。4、安全网选用平网15006000,立网1800x5500密目型尼龙安全网。三、脚手架架立方案
13、的选定：根据上述钢质和单排脚手架一般限高在35m左右的要求,必须采用其它措施来进行弥补，确保脚手架的安全使用性能。1、立杆间距根据实际应用在L8m,大横杆上下间距在1.5m左右。2、每隔一跨，设一组与柱拉结杆加固，每四跨双排小横杆带夹管加固一组，以增强钢架的整体刚度和稳度。四、搭设程序：1、地基处理一摆放垫木-按立杆间距排放底垫一放置扫地杆一逐根竖立立杆一安装第一步与首层墙、柱拉筋横杆、夹管安一步大横杆设连墙杆安一步小横杆加装临时斜撑一安三、四步大横杆-设连墙杆-接拉杆加设剪力撑拮安全网一铺脚手板一设栏杆、拮脚手板-随高度挂合格的安全网一-加斜拉钢丝绳五、基础做法要求：距外墙皮2.1m宽范围，
14、素土分层夯实，距架体、外立杆0.8m处做阴沟排水。垫木采用平行外墙体铺垫。六、架体搭设要求：3、拉杆与横杆间距应排好，合理安设，确保脚手板铺设的稳定性和强度。确保脚手架两端、中部有支撑点。4、在架体与主体的两端、山墙处各应设置剪刀撑，中间每隔5格设一道，且每两架体（长向）不少于6道。每道剪刀墙占两个跨面，斜杆与地面夹角应保持在45度60度范围内,用十字扣架体连接，每道剪刀撑随架杆通长设置。剪刀撑的两端除用旋转扣件与脚手架立杆与横杆扣紧外，中间要增设2-4个扣接点，与相交的立杆或横杆扣紧。5、架体与建筑物钢性连结，每次均应设置，长向每隔一柱或设一组，山墙或两端一跨应全部加设拉柱猫拉夹管，即在伸入
15、框柱部位夹补钢管“u”或t”形扣结。6、脚手板铺设，考虑主体交叉施工及施工作业面大，现场狭窄等因素需满铺脚手板3步，具体位置现场指定。7、在满铺脚手板的操作层上要设置L2m高护栏和挡脚板,栏杆外侧按规定挂设密目安全网。挡脚板设置立放300mm高竹架板并固定。8、每层架设2个接料平台，平台加固要牢，满足上面荷载要求且放料要控制好，有专人负责吊装指挥，严禁超放。9、其它要求事项：(1)机件拧紧适度。(2)连接横杆的扣件，开口应朝向架子内侧，螺栓向上,以防雨水进入。10、允许偏差：立杆垂直偏差全高不大于100mm,大横杆总长水平偏差不大于50mmo11、安全网防护：根据本工程特点，南端及两山墙在一层顶部满铺竹架板一道，然后每隔三层设置层间平网。
