《卷材防水施工技术.docx》由会员分享，可在线阅读，更多相关《卷材防水施工技术.docx（31页珍藏版）》请在第壹文秘上搜索。

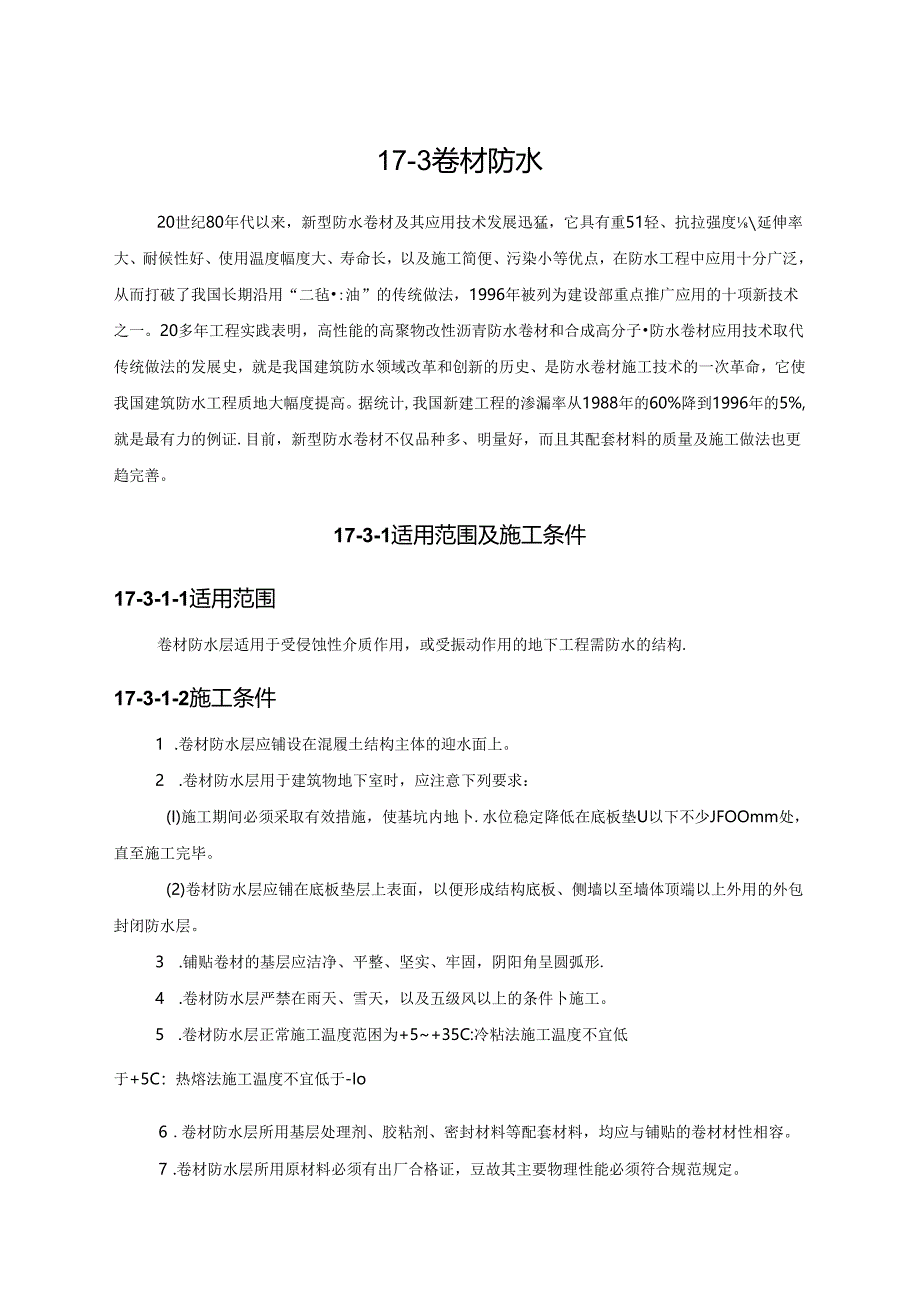

1、17-3卷材防水20世纪80年代以来，新型防水卷材及其应用技术发展迅猛，它具有重51轻、抗拉强度延伸率大、耐候性好、使用温度幅度大、寿命长，以及施工简便、污染小等优点，在防水工程中应用十分广泛，从而打破了我国长期沿用“二毡:油”的传统做法，1996年被列为建设部重点推广应用的十项新技术之一。20多年工程实践表明，高性能的高聚物改性沥青防水卷材和合成高分子防水卷材应用技术取代传统做法的发展史，就是我国建筑防水领域改革和创新的历史、是防水卷材施工技术的一次革命，它使我国建筑防水工程质地大幅度提高。据统计,我国新建工程的渗漏率从1988年的60%降到1996年的5%,就是最有力的例证.目前，新型防水
2、卷材不仅品种多、明量好，而且其配套材料的质量及施工做法也更趋完善。17-3-1适用范围及施工条件17-3-1-1适用范围卷材防水层适用于受侵蚀性介质作用，或受振动作用的地下工程需防水的结构.17-3-1-2施工条件1 .卷材防水层应铺设在混履土结构主体的迎水面上。2 .卷材防水层用于建筑物地下室时，应注意下列要求：(I)施工期间必须采取有效措施，使基坑内地卜.水位稳定降低在底板垫U以下不少JFOOmm处，直至施工完毕。(2)卷材防水层应铺在底板垫层上表面，以便形成结构底板、侧墙以至墙体顶端以上外用的外包封闭防水层。3 .铺贴卷材的基层应洁净、平整、坚实、牢固，阴阳角呈圆弧形.4 .卷材防水层严

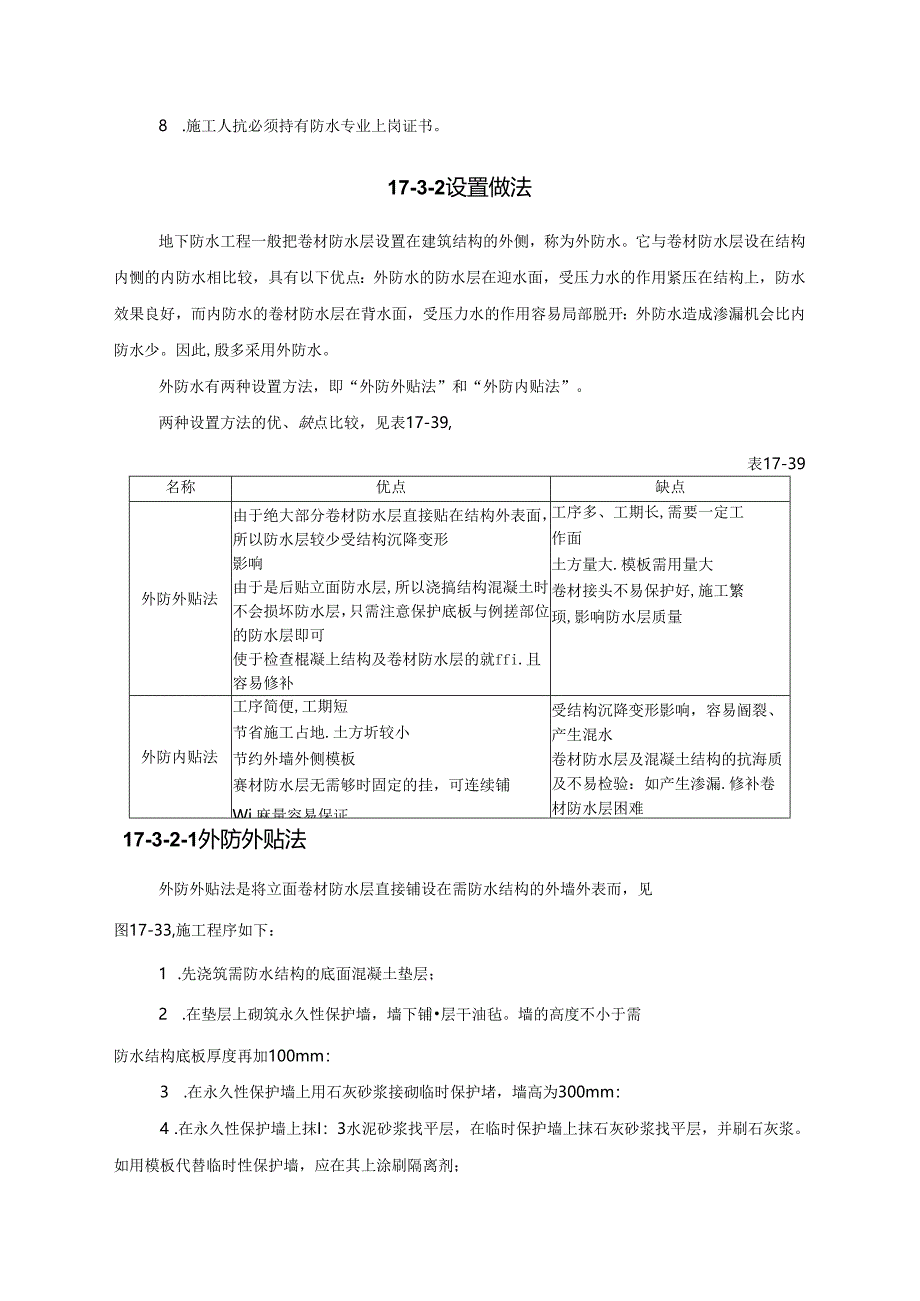

3、禁在雨天、雪天，以及五级风以上的条件卜施工。5 .卷材防水层正常施工温度范困为+5+35C:冷粘法施工温度不宜低于+5C：热熔法施工温度不宜低于-Io6 .卷材防水层所用基层处理剂、胶粘剂、密封材料等配套材料，均应与铺贴的卷材材性相容。7 .卷材防水层所用原材料必须有出厂合格证，豆故其主要物理性能必须符合规范规定。8 .施工人抗必须持有防水专业上岗证书。17-3-2设置做法地下防水工程一般把卷材防水层设置在建筑结构的外侧，称为外防水。它与卷材防水层设在结构内恻的内防水相比较，具有以下优点：外防水的防水层在迎水面，受压力水的作用紧压在结构上，防水效果良好，而内防水的卷材防水层在背水面，受压力水的
4、作用容易局部脱开：外防水造成渗漏机会比内防水少。因此,殷多采用外防水。外防水有两种设置方法，即“外防外贴法”和“外防内贴法”。两种设置方法的优、缺点比较，见表17-39,表17-39名称优点缺点外防外贴法由于绝大部分卷材防水层直接贴在结构外表面，所以防水层较少受结构沉降变形影响由于是后贴立面防水层,所以浇搞结构混凝土时不会损坏防水层，只需注意保护底板与例搓部位的防水层即可使于检查棍凝上结构及卷材防水层的就ffi.且容易修补工序多、工期长,需要一定工作面土方量大.模板需用量大卷材接头不易保护好,施工繁顼,影响防水层质量外防内贴法工序简便,工期短节省施工占地.土方圻较小节约外墙外侧模板赛材防水层无
5、需够时固定的挂，可连续铺Wi.麻量容易保证受结构沉降变形影响，容易阍裂、产生混水卷材防水层及混凝土结构的抗海质及不易检验：如产生渗漏.修补卷材防水层困难17-3-2-1外防外贴法外防外贴法是将立面卷材防水层直接铺设在需防水结构的外墙外表而，见图17-33,施工程序如下：1 .先浇筑需防水结构的底面混凝土垫层；2 .在垫层上砌筑永久性保护墙，墙下铺层干油毡。墙的高度不小于需防水结构底板厚度再加100mm：3 .在永久性保护墙上用石灰砂浆接砌临时保护堵，墙高为300mm：4 .在永久性保护墙上抹I：3水泥砂浆找平层，在临时保护墙上抹石灰砂浆找平层，并刷石灰浆。如用模板代替临时性保护墙，应在其上涂刷

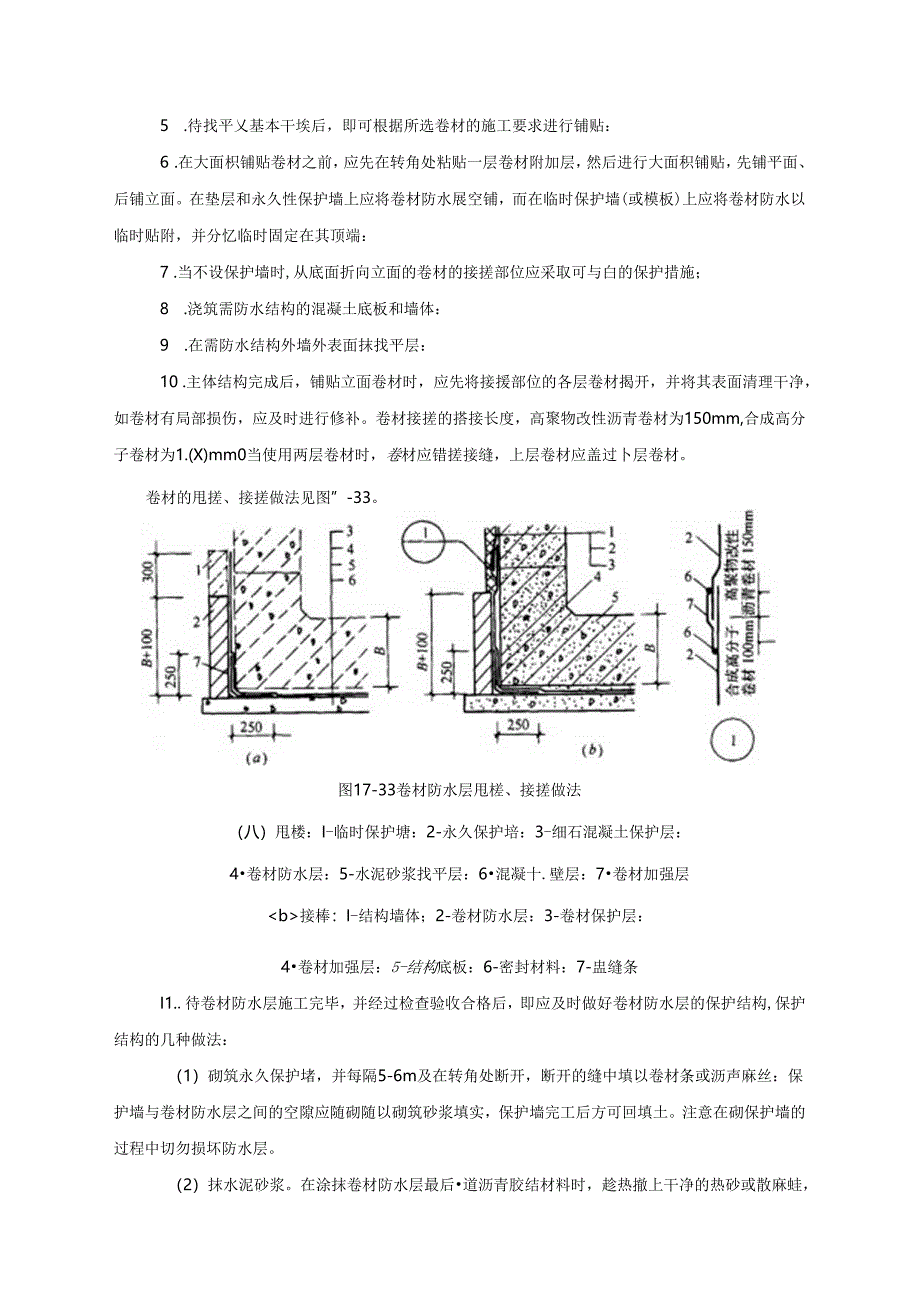

6、隔离剂；5 .待找平乂基本干埃后，即可根据所选卷材的施工要求进行铺贴：6 .在大面枳铺贴卷材之前，应先在转角处粘贴一层卷材附加层，然后进行大面积铺贴，先铺平面、后铺立面。在垫层和永久性保护墙上应将卷材防水展空铺，而在临时保护墙(或模板)上应将卷材防水以临时贴附，并分忆临时固定在其顶端：7 .当不设保护墙时,从底面折向立面的卷材的接搓部位应采取可与白的保护措施；8 .浇筑需防水结构的混凝土底板和墙体：9 .在需防水结构外墙外表面抹找平层：10 .主体结构完成后，铺贴立面卷材时，应先将接援部位的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补。卷材接搓的搭接长度，高聚物改性沥青卷
7、材为150mm,合成高分子卷材为1.(X)mm0当使用两层卷材时，卷材应错搓接缝，上层卷材应盖过卜层卷材。卷材的甩搓、接搓做法见图”-33。图17-33卷材防水层甩槎、接搓做法（八）甩楼：I-临时保护塘：2-永久保护培：3-细石混凝土保护层：4卷材防水层：5-水泥砂浆找平层：6混凝十.壁层：7卷材加强层接棒：I-结构墙体；2-卷材防水层：3-卷材保护层：4卷材加强层：5-结构底板：6-密封材料：7-盅缝条I1.待卷材防水层施工完毕，并经过检查验收合格后，即应及时做好卷材防水层的保护结构,保护结构的几种做法：（1）砌筑永久保护堵，并每隔5-6m及在转角处断开，断开的缝中填以卷材条或沥声麻丝：保护
8、墙与卷材防水层之间的空隙应随砌随以砌筑砂浆填实，保护墙完工后方可回填土。注意在砌保护墙的过程中切勿损坏防水层。（2）抹水泥砂浆。在涂抹卷材防水层最后道沥青胶结材料时，趁热撤上干净的热砂或散麻蛙，冷却后随即抹一U1.o20mm的I：3水泥砂浆，水泥砂浆经养护达到强度后，即可回填土。（3）贴塑料板。在卷材防水层外侧直接用氯丁系胶粘剂花粘固定56mm厚的聚乙烯泡沫塑料板，完工后即可回填土。上述做法亦可用聚醋酸乙烯乳液粘贴40mm厚的聚苯泡沫塑料板代音。17-3-2-2外防内贴法外防内贴法是浇筑混凝土垫层后，在垫层上将永久保护增全部砌好，将卷材防水乂铺贴在垫乂和永久保护墙上，见图7-M施工程序如下：图
9、17-34外防内贴法示意图1.混凝土垫层：2-干铺油毡：3-永久性保护堵：4找平层:5-保护层：6-卷材防水层：7-需防水的结构I.在已施工好的混凝土垫整上砌筑永久保护墙，保护墙全部砌好后，用I：3水泥砂浆在垫层和永久保护墙上抹找平层。保护墙与垫层之间须干铺一层油毡：2 .找平层干燥后即涂刷冷底子油或基层处理剂，干燥后方可铺贴卷材防水层，铺贴时应先铺立面、后铺平面，先铺转角、后铺大面。在全部转角处应铺贴卷材附加层，附加层可为两层同类油苗或一层抗拉强度较高的卷材，并应仔细粘贴紧密：3 .卷材防水层铺完经的收合格后即应做好保护层。立面可抹水泥砂浆、贴塑料板，或用疑丁系胶粘剂粘铺石油沥吉纸胎油芭：平
10、面可抹水泥砂浆，或浇筑不小于50mm厚的细石混凝土;4 .施工用防水结构，将防水层压紧。如为混凝土结构，则永久保护墙可当侧模板：结构顶板卷材防水层上的细石混凝土保护层厚度不应小于70mm,防水层如为单层卷材，则其与保护层之间应设置隔离层：5 .结构完工后，方可回填土。17-3-3提高卷材防水层质量的技术措施1 .卷材的点粘、条粘及空铺如本章17-3-1所述，卷材防水层是粘附在具有足够刚度的结构层或结构层上的找平层上面，当结构层因种种原因产生变形裂缝时，要求卷材有定的延伸率来适应这种变形，采用点粘、条粘、空铺的措施可以充分发挥卷材的延伸性能，有效地减少卷材被拉裂的可能性。具体做法是：点粘法：每平
11、方米卷材下粘五点(100mmX1.OOmIn),粘贴面积不大于总面积的6%；条粘法：每幅卷材两边各与基层粘贴150mm宽：空铺法：卷材防水乂周边与基U粘贴80Omm宽.2 .增铺卷材附加层对变形较大、易遭破坏或易老化部位，如变形缝、转角、三面角，以及穿培管道周围、地下出入口通道等处，均应铺设卷材附加层.附加层可采用同种卷材加铺1.2层，亦可用其他材料作增强处理。3 .做密封处理为使卷材防水层增强适应变形的能力，提高防水层整体质量,在分格缝、穿墙管道周困、卷材搭接缝，以及收头部位应做密封处理。施工中，要重视对卷材防水层的保护。17-3-4适用于地下工程的防水卷材目前适用于地下工程的高聚物改性沥青
12、类防水卷材主要品种有：1 .弹性体改性沥件防水卷材，以SBS改性沥青和聚酯毡或玻纤毡胎体制成：2 .塑性体改性沥青防水卷材，以APP等改性沥者和聚赭也或玻纤总胎体制成：3 .改性沥青聚乙烯胎防水卷材，以改性沥青为基料、高密度聚乙烯膜为胎体制成.适用于地卜工程的合成高分子卷材类型有：1 .硫化橡胶类，如J1.1.三元乙丙橡胶防水卷材、J1.?氯化聚乙烯-橡胶共混防水卷材等：2 .非硫化耀胶类，如JFa氯化聚乙烯（CPE）防水卷材等：3 .合成树脂类，如JS1.聚氯乙烯（PVC）防水卷材等：4 .纤维胎增强类，如丁基、氯丁橡胶、聚寂乙烯、聚乙烯等产品。上述各类防水卷材的主要物理性能见表1790、表
13、17-41。高聚物改性沥青防水卷材主要物理性能表17-4（）项目性能要求聚丽芭胎体卷材玻纤毡船体卷W聚乙爆膜脆体卷材拉伸性能拉力(N50nun800（纵横向）N500（纵向）N140(纵向)2300（横向）号120（横向）最大拉力时延伸率（%40（纵横向）云250（纵横向）低温柔度（CI53mmPr=1.5mm:4mm厚,r=25mm:39,寿180。，无裂纹不透水性Hi力0.3MPa.保持时间50min.不透水合成高分子防水卷材主要物理性能17-41项目性能要求硫化梭股类非硫化橡胶类合成树脂类纤维胎增强类J1.1J1.2JFxJSi拉伸强度（MPa）875断裂伸长率（%N450N400N20
14、0N20()NIO低温弯折性（C）-45-40-20-20-20不透水性压力0.3MPa,保持时间30min,不透水|配套所用胶粘剂必须与选用卷材的材性相容。胶粘剂的旗量应符合以下要求：高聚物改性沥青防水卷材之间的粘结剥离强度不应小于8N“0mm:合成高分子防水卷材配套胶粘剂的粘结剥离强度不应小F1.5N0mm,浸水I68h后的粘结剥离强度保持率不应小于70%。有关各类防水卷材的简介、般性能，以及与其配套使用的材料介绍等，可参阅本手册第16章屋面工程的相关内容.17-3-5卷材防水层的施工机具可参阅本手册第16章屋面工程的相关内容。17-3-6卷材防水层的施工做法建筑防水发展趋势表明，地下防水
15、已从单的刚性防水向刚柔结合的发合防水方向发展。因此，提高卷材防水层的淹工质量愈加全要。地卜.工程的卷材防水层应采用高聚物改性沥青防水卷材，或合成高分子防水卷材，并应选用与它们材性相容的基匕处理剂、胶粘剂、密封材料等配套材料。地下工程防水卷材厚度见表17-42地下工程防水卷材厚度选用表表17-42防水等级设防道数合成高分子防水卷材厚度商聚物及性沥哲防水卷材原度1级三道或三道以上设防单层不应小于1.5mm双层：每层不应小于1.2mm单层：不应小于4mm双层：每层不应小于3mm2级二道设防3欲一道设防不应小于1.5mm不应小于4mm史合设防不应小于1.2mm不应小于3mm铺设卷材防水乂时，两幅卷材短边、或长边的搭接宽度均不应小于100mme铺设多层卷材时，上卜两层和相邻两幅卷材的接缝应错开1/3幅宽：上下两层卷材不得相互垂直铺贴：阴阳角应做成
