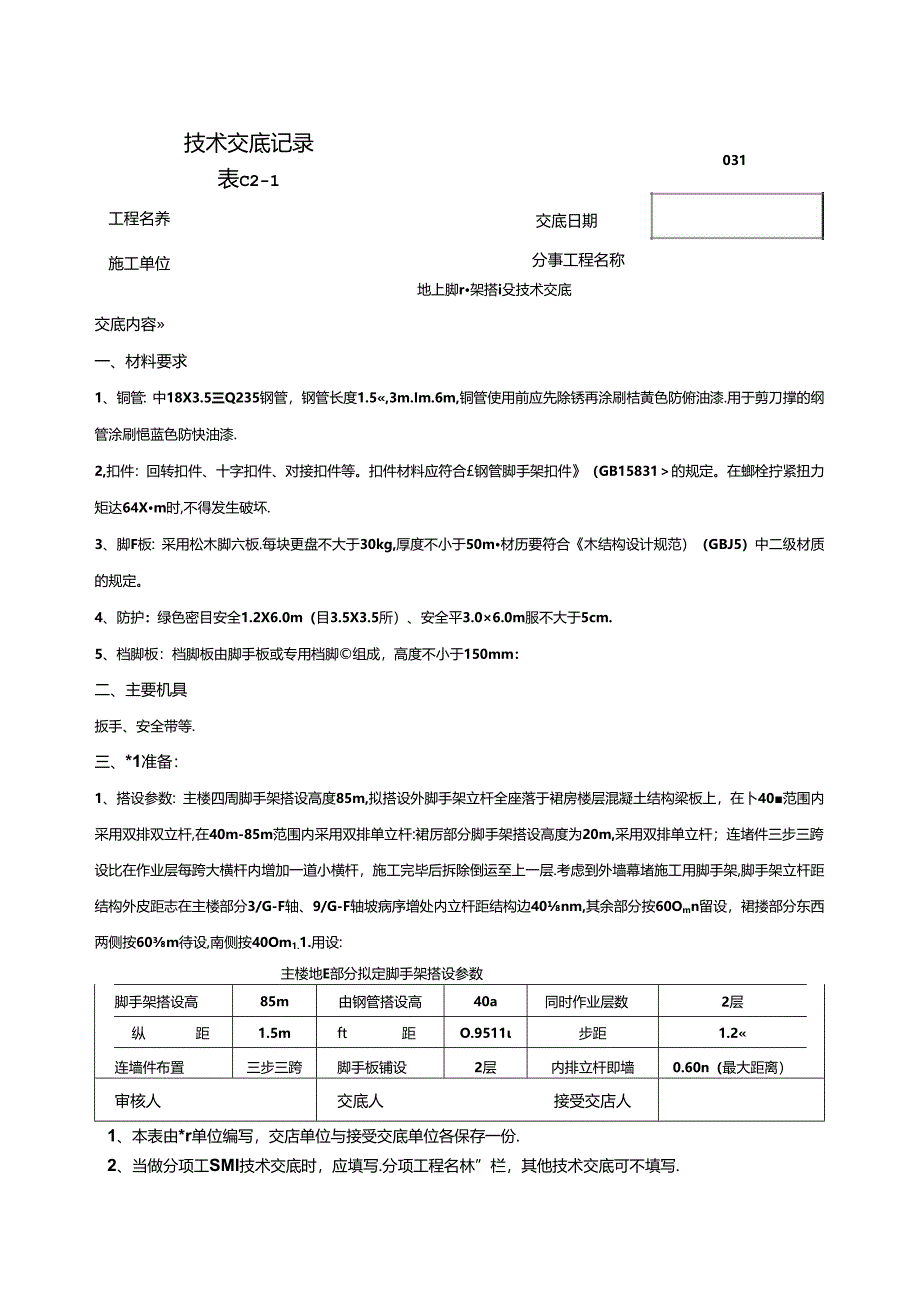

1、031交底日期分事工程名称地上脚r架搭i殳技术交底技术交底记录表C2-1工程名养施工单位交底内容一、材料要求1、铜管：中18X3.5三Q235钢管，钢管长度1.5,3m.Im.6m,铜管使用前应先除锈再涂刷桔黄色防俯油漆.用于剪刀撑的纲管涂刷悒蓝色防快油漆.2,扣件：回转扣件、十字扣件、对接扣件等。扣件材料应符合钢管脚手架扣件（GB15831的规定。在螂栓拧紧扭力矩达64Xm时,不得发生破坏.3、脚F板：采用松木脚六板.每块更盘不大于30kg,厚度不小于50m材历要符合木结构设计规范）（GBJ5）中二级材质的规定。4、防护：绿色密目安全1.2X6.0m（目3.5X3.5所）、安全平3.06.0
2、m服不大于5cm.5、档脚板：档脚板由脚手板或专用档脚组成，高度不小于150mm：二、主要机具扳手、安全带等.三、*1准备：1、搭设参数：主楼四周脚手架搭设高度85m,拟搭设外脚手架立杆全座落于裙房楼层混凝土结构梁板上，在卜40范围内采用双排双立杆,在40m-85m范围内采用双排单立杆:裙厉部分脚手架搭设高度为20m,采用双排单立杆；连堵件三步三跨设比在作业层每跨大横杆内增加一道小横杆，施工完毕后拆除倒运至上一层.考虑到外墙幕堵施工用脚手架,脚手架立杆距结构外皮距志在主楼部分3/G-F轴、9/G-F轴坡病序增处内立杆距结构边40nm,其余部分按60Omn留设，裙搂部分东西两侧按60m待设,南侧

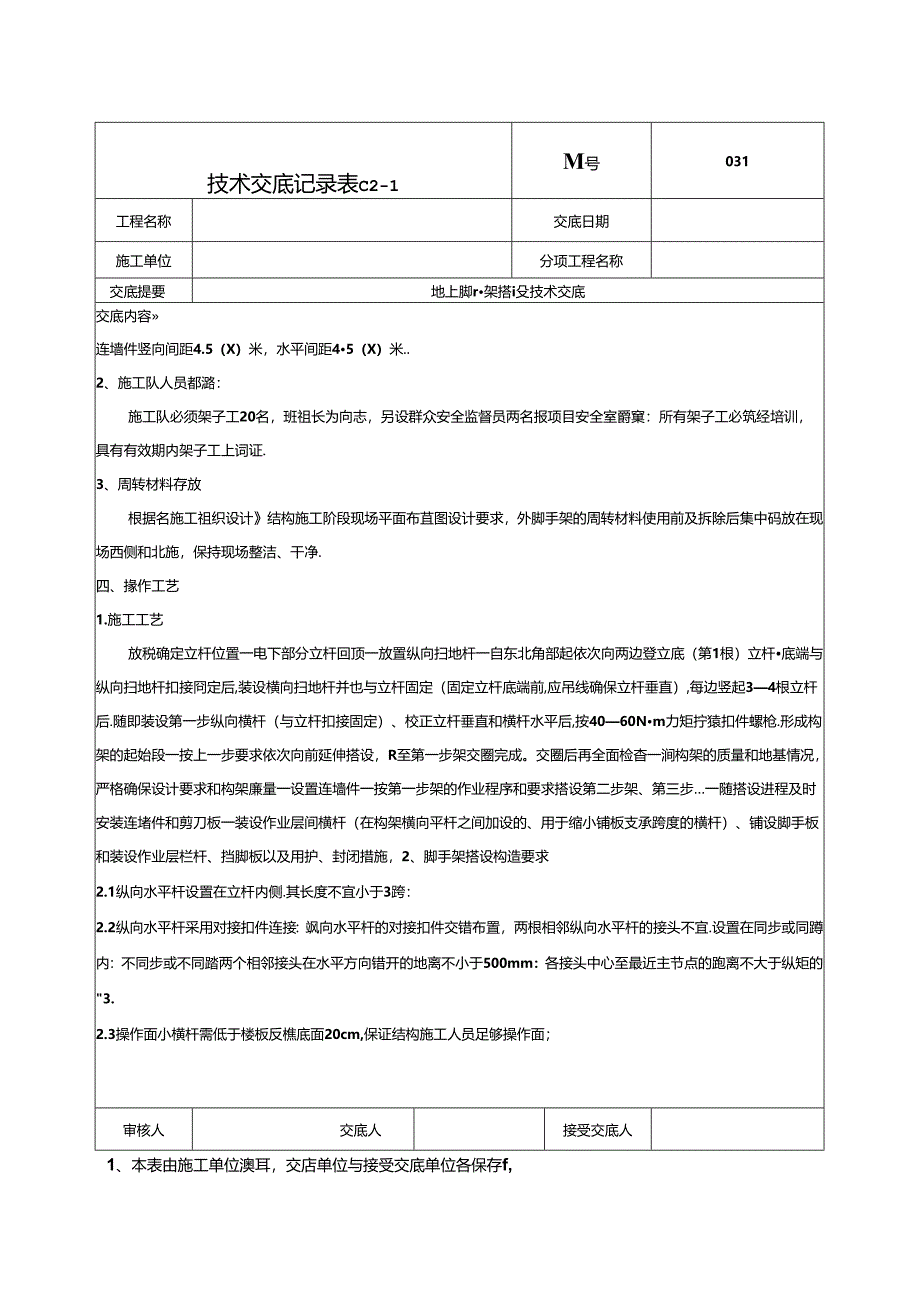

3、按40Om1.1.用设:主楼地E部分拟定脚手架搭设参数脚手架搭设高85m由钢管搭设高40a同时作业层数2层纵距1.5mft距O.9511步距1.2连墙件布置三步三跨脚手板铺设2层内排立杆即墙0.60n（最大距离）审核人交底人接受交店人1、本表由*r单位编写，交店单位与接受交底单位各保存一份.2、当做分项工SMI技术交底时，应填写.分项工程名林”栏，其他技术交底可不填写.技术交底记录表C2-1M号031工程名称交底日期施工单位分项工程名称交底提要地上脚r架搭i殳技术交底交底内容连墙件竖向间距4.5（X）米，水平间距45（X）米.2、施工队人员都潞：施工队必须架子工20名，班祖长为向志，另设群众安
4、全监督员两名报项目安全室爵窠：所有架子工必筑经培训，具有有效期内架子工上词证.3、周转材料存放根据名施工祖织设计结构施工阶段现场平面布苴图设计要求，外脚手架的周转材料使用前及拆除后集中码放在现场西侧和北施，保持现场整洁、干净.四、掾作工艺1.施工工艺放税确定立杆位置一电下部分立杆回顶一放置纵向扫地杆一自东北角部起依次向两边登立底（第1根）立杆底端与纵向扫地杆扣接冏定后,装设横向扫地杆并也与立杆固定（固定立杆底端前,应吊线确保立杆垂直）,每边竖起34根立杆后.随即装设第一步纵向横杆（与立杆扣接固定）、校正立杆垂直和横杆水平后,按4060Nm力矩拧猿扣件螺枪.形成构架的起始段一按上一步要求依次向前
5、延伸搭设，R至第一步架交圈完成。交圈后再全面检杳一涧构架的质量和地基情况，严格确保设计要求和构架廉量一设置连墙件一按第一步架的作业程序和要求搭设第二步架、第三步一随搭设进程及时安装连堵件和剪刀板一装设作业层间横杆（在构架横向平杆之间加设的、用于缩小铺板支承跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板以及用护、封闭措施，2、脚手架搭设构造要求2.1纵向水平杆设置在立杆内侧.其长度不宜小于3跨：2.2纵向水平杆采用对接扣件连接：飒向水平杆的对接扣件交错布置，两根相邻纵向水平杆的接头不宜.设置在同步或同蹲内：不同步或不同踏两个相邻接头在水平方向错开的地离不小于500mm：各接头中心至最近主节点的
6、跑离不大于纵矩的3.2.3操作面小横杆需低于楼板反樵底面20cm,保证结构施工人员足够操作面；审核人交底人接受交底人1、本表由施工单位澳耳，交店单位与接受交底单位各保存f,2、当做分项工程，工技术交底时.应填写.分项工程名称”栏，其他技术交底可不填写.技术交底记录表C2-1工程名称工单位交底提要交底内容交底日期分事工S名他上脚架搭i殳技术交底0312.4本工程脚手架距外墙边较远，在作业层下挂一层密口，并林隔一层，在脚手架及外堵之间的空陞间挂一层大黑，大眼端挂在假Ir架大横杆外但，翔桂在结构楼板下楣口；2.5脚手极采用对接平锚，接头处设两根横向水平杆，脚手板外伸长度130150mm,两块脚F板外
7、伸长度的和不应大于300mm.2.6立杆除顶层顶步可采用搭接外，其余各层各步接头均采用对接扣件。2.7立杆之间设置I字剪刀撞，斜杆与地面间的角度为45,沿脚手架两端和转地处起,水平间距每隔6n设置一道.审核人交底人接受交底人1、本表由施工单位馍与，交底单位与接受交底单位各保存一份.2、当做分项工程茶工技术交底时，应填写“分项工程名称“栏，其他技术交底可不填写.技术交底记录._表C2-1工程名称交底日期it工单位j分项工程名称交底提要地上脚手架搭谀技术交底交底内容2.8首层搭设示意如图:审核人交底人接受交底人1、本表由旅工单位馍与，交底单位与接受交底单位各保存一份.2、当做分项工WTE技术交底时
8、，应填写“分项工程名称”栏，其他技术交底可不填W.技术交底记录表C2-1M号031工程名称交底日期MXM交底提要分项工程名称地上脚手架搭i殳技术交底交底内容2.9脚手柒却火:根据规范构从高30m处设置第一平间足6m。选用6250Un钢筋（HPB235钢丝绳用花管丝绳由大横杆底部杆端头与结构顶空在钢丝绳的吊造要求及计算一道，向上五层X1920钢丝）。吊环详图日七摞栓和专用卡兜紧，死点处点处，设较附,/结%T.司3.环电设XS川抗J.高度超过5On的脚手S】毂.在5层顶、10层顶、网纹绳接头掰卡不少于44I1.预埋地锚详图，E接脚下架.吊点必须设【根小横杆，一根与立杆4滑管，防止大横杆被钢丝I瞿，
9、姆1518卸载一段.采用钢丝绳.15层顶、18层顶卸坡,却就拉结点水间距150200加布湿。吊环用在立杆与大横杆、小横杆的交点处，W坤：，一根与大横杆卡车，两根小横继兜起沿立杆上下滑移,做法如下图：i7一丁或整2Ir审核人交感人接受交底人1、本表由工单位填写，交底单位与接受交底单位各保存一份.2、当做分项工程旅工技术交底时，S1.填写“分项工程名称”栏，其他技术交底可不填写.技术交底记录表C2-1M号031工程名称交底日期MXM交底提要分项工程名称地上脚手架搭i殳技术交底交底内容2.9脚手柒却火:根据规范构从高30m处设置第一平间足6m。选用6250Un钢筋（HPB235钢丝绳用花管丝绳由大横
10、杆底部杆端头与结构顶空在钢丝绳的吊造要求及计算一道，向上五层X1920钢丝）。吊环详图日七摞栓和专用卡兜紧，死点处点处，设较附,/结%T.司3.环电设XS川抗J.高度超过5On的脚手S】毂.在5层顶、10层顶、网纹绳接头掰卡不少于44I1.预埋地锚详图，E接脚下架.吊点必须设【根小横杆，一根与立杆4滑管，防止大横杆被钢丝I瞿，姆1518卸载一段.采用钢丝绳.15层顶、18层顶卸坡,却就拉结点水间距150200加布湿。吊环用在立杆与大横杆、小横杆的交点处，W坤：，一根与大横杆卡车，两根小横继兜起沿立杆上下滑移,做法如下图：i7一丁或整2Ir审核人交感人接受交底人1、本表由工单位填写，交底单位与接
11、受交底单位各保存一份.2、当做分项工程旅工技术交底时，S1.填写“分项工程名称”栏，其他技术交底可不填写.技术交底记录._表C2-1工程名称交底日期it工单位j分项工程名称交底提要地上脚手架搭谀技术交底交底内容2. 10连墙件：立杆必须用拉结点与结构柱可希拉接,拉结点的布置水平间距均为45m,竖向间距为3. 611,旦每个拉结点的置之面枳小于40m.拉结点要从底层第一步纵向水平杆的主节点处呈菱形水平设置，偏离主节点的距离不大于300皿。在两个柱子的楼板中间埋设双持地锚，设置连堵件。保证水平方向连堵件即肉满足要求.I1.1.Z审核人交底人接受交底人1、本表由工单位馍与，交底单位与接受交感单位各保
12、存一份.2、当做分项工程*工技术交底时，应填写.分项工程名称“栏，其他技术交底可不填写.技术交底记录._表C2-1工程名称交底日期*工单位j分项工程名称交底提要地上脚乖梨搭设技术交底交底内容2.11连墙件和剪刀撑及时设置.不得滞后超过2步.连墙件按-：步三跨设置既连地件水平距离150Omn,双向距离360Chm1,用钢管将架体与框架柱或砥板梁连接起来，将偏向荷载传递到柱、梁上.考虑到连堵件设置,顶板混凝土施工时于每蹈中部预留钢管孔.2.121即手架样板布置在首层3区，待该区外堆脚手架搭设完毕后，由工程空组织安全空、技术室及航理公司、装饰分公司进行样板粉收，外架未脸收前不允使用，脚手架搭设完毕后
13、，项目测量室对脚手架位移进沉降进行观测,出现时时及时报告：2.13脚手架搭设过程中发现问遨及时报项目部，严禁私自决定；2.14脚手架必须设置安全防护装置：立杆内蒯必须设置挡护高度1.2m的栏杆和高度约20“的挡脚板,且栏杆间冲空高度不大于0.5m：自底层起采用密目对构架外偏全封闭.五、安全Itr技术指*1、项目安全员要积极赛杼检查逐级安全责任制的贺彻和执行情况,定期组织安全工作大检查.2、外架施工前项目安全员必须对所有架子工人JS行安全交底，并对安全知识迸行考核，不合格者严禁上岗。搭设脚手架必须由经过安全技术教育的架子工承担，做到持证上岗。同时检好教育记录和安全能工技术交底.3、现场6直工人员
14、必须按规定佩带工作证，就好安全帽.工作期间不得饮酒、吸烟，要严格遵守工地的各项规章制度.审核人交底人接受交底人1、本表由工单位馍与，交底单位与接受交感单位各保存一份.2、当做分项工程*工技术交底时，应填写“分项工程名称“栏，其他技术交底可不填写.技术交底记录表C2-1M号031工程名称交底日期施工单位分项工程名称交底提要地上脚r架搭i殳技术交底交底内容4、在脚手架搭设和拆除过程中，下面必须议警戒战，在警戒税以内,严禁人员施工、行走，外围行人指挥。5、搭拆脚手架时,工人必须藏好安全帽,佩带好安全带.工具及零配件要放在工具袋内,穿防滑鞋工作，柚口、林口要扎紧。6、六锻（含六级）以上大风、高淑、大雨、大雪、大雾等恶劣天气，应停止作业。雨再后上架作业要采取防滑措施，并扫除积雪.7、脚手板要铺满、铺平，不得有探头板。作业层的挡板、防护栏杆及安全不汨缺失。严格控制施工荷载,确保较大的安全谛备同时施工的操作层数不大干4层,施工荷载不大于2kN三2（200kgm2.严禁在脚手柒上堆放材料、垃圾.审核人交底
