《材料施工技术.docx》由会员分享,可在线阅读,更多相关《材料施工技术.docx(14页珍藏版)》请在第壹文秘上搜索。

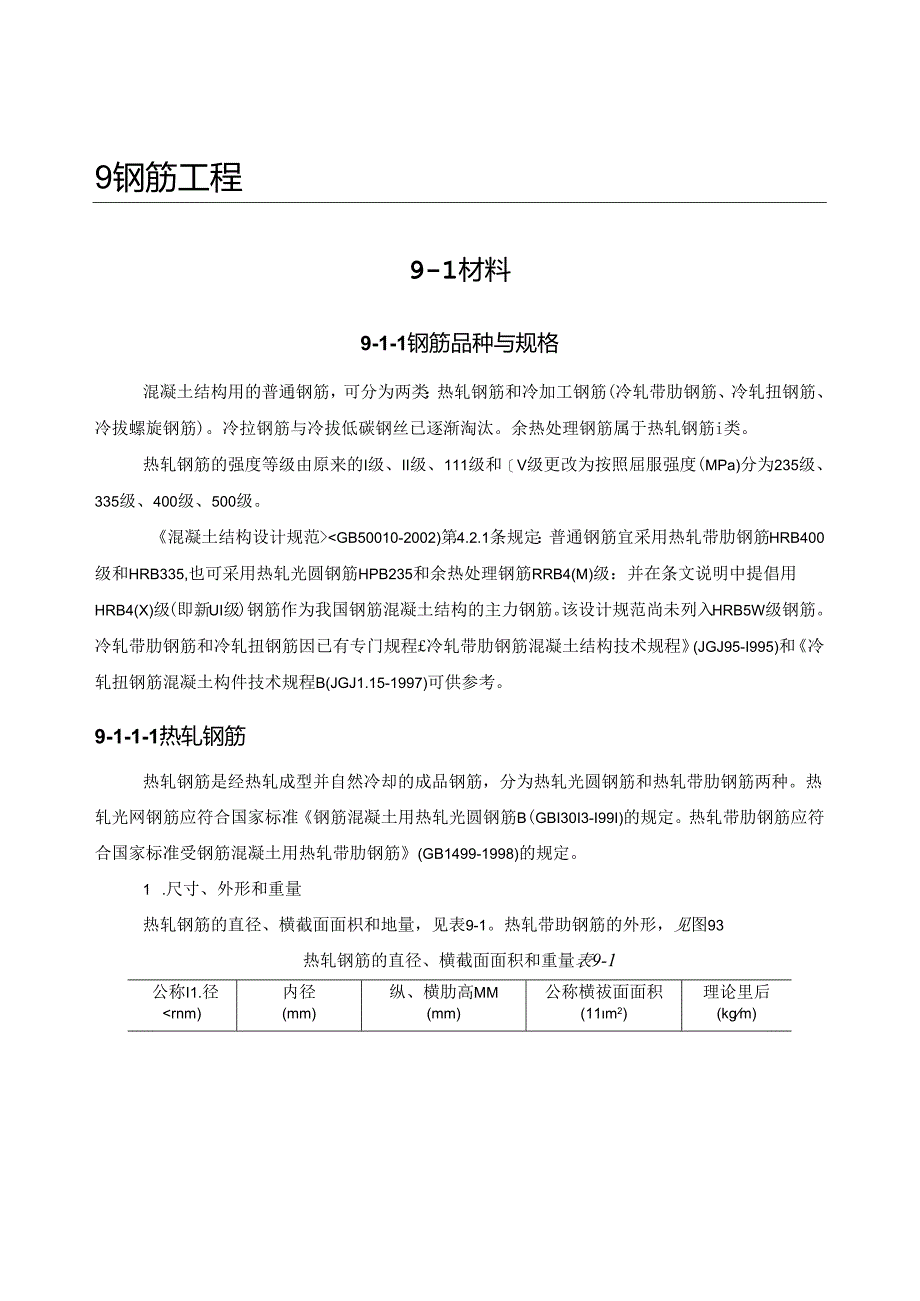

1、9钢筋工程9-1材料9-1-1钢筋品种与规格混凝土结构用的普通钢筋,可分为两类:热轧钢筋和冷加工钢筋(冷轧带肋钢筋、冷轧扭钢筋、冷拔螺旋钢筋)。冷拉钢筋与冷拔低碳钢丝已逐渐淘汰。余热处理钢筋属于热轧钢筋i类。热轧钢筋的强度等级由原来的I级、II级、111级和V级更改为按照屈服强度(MPa)分为235级、335级、400级、500级。混凝土结构设计规范GB50010-2002)第4.2.1条规定:普通钢筋宜采用热轧带肋钢筋HRB400级和HRB335,也可采用热轧光圆钢筋HPB235和余热处理钢筋RRB4(M)级:并在条文说明中提倡用HRB4(X)级(即新UI级)钢筋作为我国钢筋混凝土结构的主力

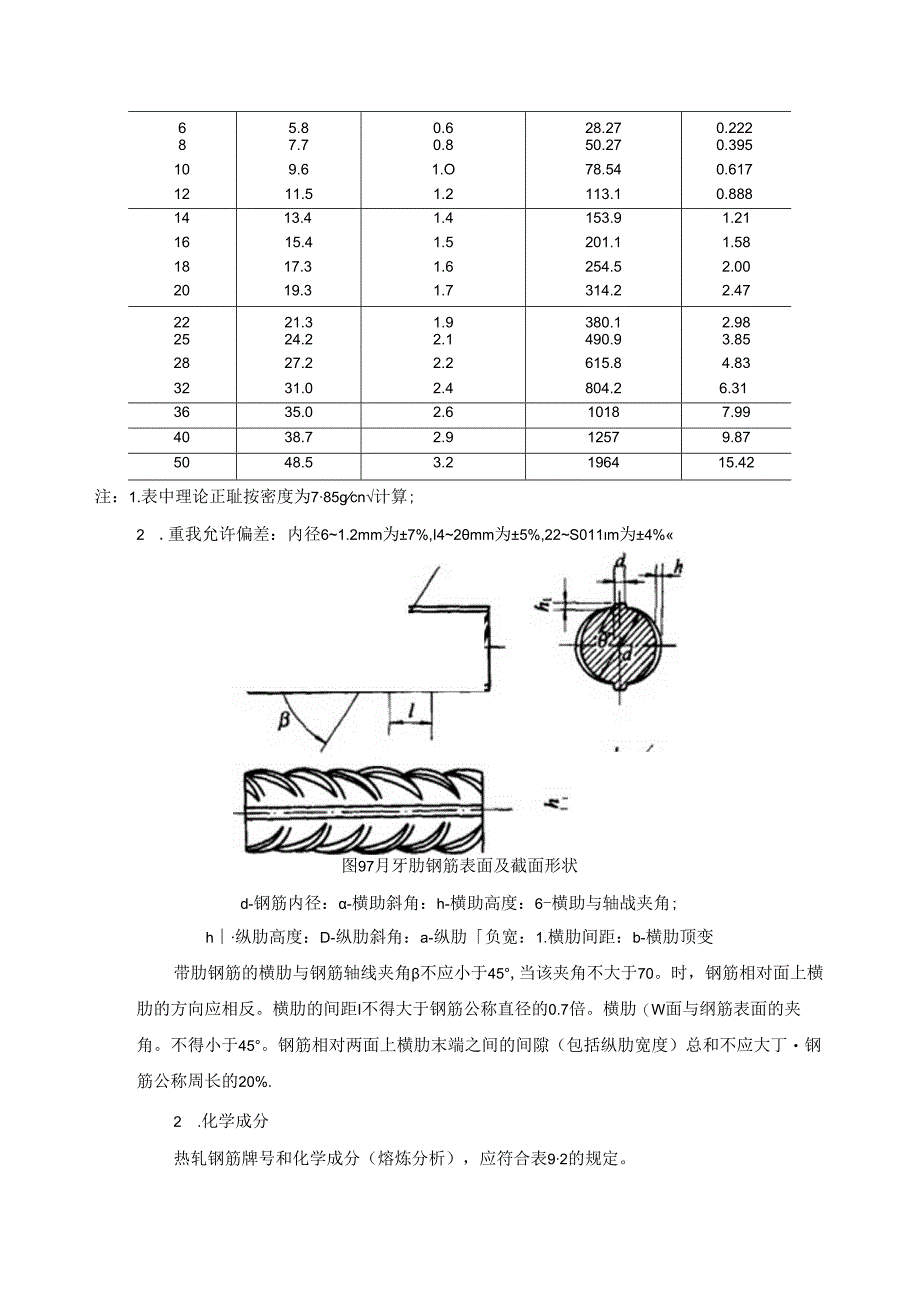

2、钢筋。该设计规范尚未列入HRB5W级钢筋。冷轧带肋钢筋和冷轧扭钢筋因已有专门规程冷轧带肋钢筋混凝土结构技术规程(JGJ95-I995)和冷轧扭钢筋混凝土构件技术规程B(JGJ1.15-1997)可供参考。9-1-1-1热轧钢筋热轧钢筋是经热轧成型并自然冷却的成品钢筋,分为热轧光圆钢筋和热轧带肋钢筋两种。热轧光网钢筋应符合国家标准钢筋混凝土用热轧光圆钢筋B(GBI30I3-I99I)的规定。热轧带肋钢筋应符合国家标准受钢筋混凝土用热轧带肋钢筋(GB1499-1998)的规定。1 .尺寸、外形和重量热轧钢筋的直径、横截面面枳和地量,见表9-1。热轧带助钢筋的外形,见图93热轧钢筋的直径、横截面面积

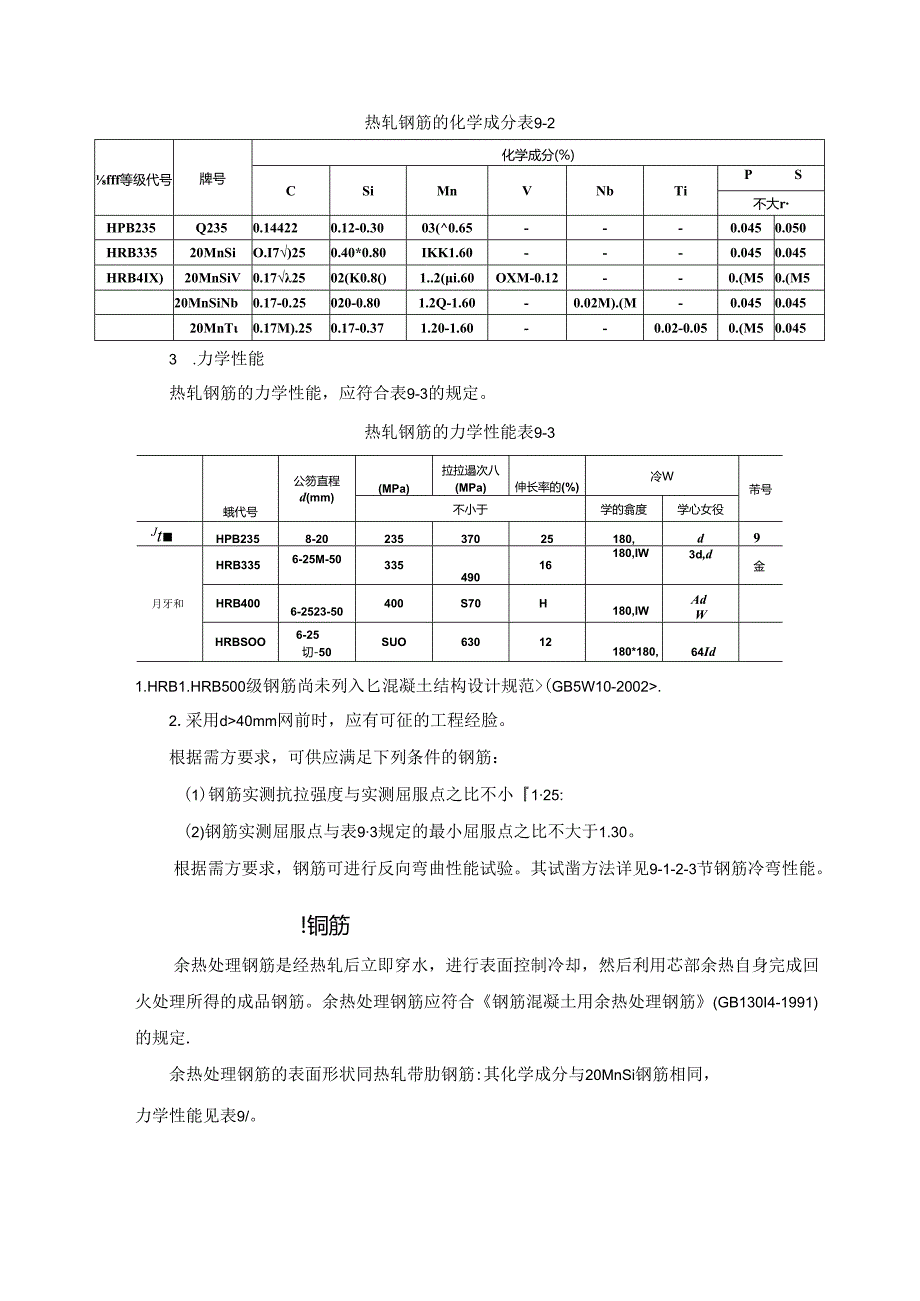

3、和重量表9-1公称I1.径内径纵、横肋高MM公称横祓面面积理论里后(GB5W10-2002.2.采用d40mm网前时,应有可征的工程经脸。根据需方要求,可供应满足下列条件的钢筋:(1)钢筋实测抗拉强度与实测屈服点之比不小125:(2)钢筋实测屈服点与表93规定的最小屈服点之比不大于1.30。根据需方要求,钢筋可进行反向弯曲性能试验。其试凿方法详见9-1-2-3节钢筋冷弯性能。!铜筋余热处理钢筋是经热轧后立即穿水,进行表面控制冷却,然后利用芯部余热自身完成回火处理所得的成品钢筋。余热处理钢筋应符合钢筋混凝土用余热处理钢筋(GB130I4-1991)的规定.余热处理钢筋的表面形状同热轧带肋钢筋:其
4、化学成分与20MnSi钢筋相同,力学性能见表9/。余热处理钢筋的力学性能表94J1.at写代号公彝曼校A%就拉强度力伸长事&冷d(mm)(MPa)(MPb)(、)学前角度yRR1.MoO825NITO440600uW90,3d4dA19-1-1-3冷轧带肋钢筋冷轧带肋钢筋是热轧圆盘条经冷轧或冷拔减径后在其表面冷轧成三面或二面有肋的钢筋.冷轧带肋钢筋应符合国家标准冷轧带助钢筋(GBI3788-1992)的规定。冷轧带肋钢筋的强度,可分为三种等级:55()级、650级及8(X)级(MPa).其中,550级钢筋宜用于钢筋混凝土结构构件中的受力钢筋、架立筋、箍筋及构造钢筋;650级和800级钢筋宜用于
5、中小型预应力混凝土构件中的受力主筋。1 .尺寸、外形和重量。冷轧带肋钢筋的外形见图9-2。肋呈月牙型,三面肋沿钢筋横截面周围上均匀分布,其中有一面必须与另两面反向。肋中心线和钢筋轴线夹角B为40600肋两侧面和钢筋表面斜角不得小丁45肋间隙的总和应不大T公称周长的20%。冷轧带肋钢筋的尺寸、道量及允许偏差见表9-5。图9-2冷轧带肋钢筋表面及截面形状冷轧带肋钢筋的直径,横截面面积和重量表9-5公称直径d(mm)公林横截而枳(mm2)理论Mkg/m(4)12.60.099519.60.154628.30.222738.50302850.30.395963.60.499)078.50.617I21
6、I3.I0.888注:虫疑允许偏差4%.2 .化学成分冷轧带肋钢筋牌号与化学成分(熔炼分析),应符合表96的规定。冷轧带肋钢筋的化学成分表9-6级别代号号化学成分(、CSiMnTiPS1.1.55OQ2150.09-0.150.300.25-0.55一0.0500.(M5IXMoQ2350.14*0.220.300.30*0.6$0.0S00.0451.1.WO24MnTi0.19-0.270.17-0.371.20-1.600.01-0.050.0450.0453 .力学性能冷轧带肋钢筋的力学性能,应符合表9-7的规定,钢筋的强屈比。MQa?应不小于1.05。当进行冷当试验时,弯曲部位表面不
7、得产生裂纹。冷轧带肋钢筋的力学性能表9-7级朝代Vt.2(MPa)不小于九(MP.)不小于“长率不小于(*)“彳1W.DW公A及应力松筵.=Q.78u1100OK不大于(克)o不大于(%)1.1.55O500SsO8D=4dS51.1.OO-_0-30048S9-1-1-4冷轧扭钢筋冷扎扭钢筋是用低碳钢钢筋(含碳量低于0.25%)经冷轧扭工艺制成,其表而呈连续螺旋形(图9-3)。这种钢筋具仃较高的强度,而只有足够的塑性,与混凝土粘结性能优异,代甘HPB235级钢筋可节约钢材约30%,一般用于预制钢筋混凝土同孔板、段合板中的预制薄板,以及现浇钢筋混凝土楼板等。U型图9-3冷轧扭钢筋“轧扁厚度:h
8、-节距冷轧扭钢筋应符合行业标准(冷轧扭钢筋)(JG3(6-1998)的规定。其规格与力学性能分别见表9-8与表9-9。冷轧扭钢筋规格表9-8类型标志宜径d(mm)公称搬面面积A(mm2轧扁厚度t不小于节距Ii(mn)不大于公称电信G(kgm)6.529.53.7750.2328.045.34.2950.356I型矩形10.068.35.3IIO0.53612.098.36.21500.73314.0132.78.01701.042II型菱形12.097.88.01450.768注:实际更量和公称卓后的负偏差不应大于5%.冷轧扭铜筋力学性能表9-9标志H径d(mm)抗拉强度Otb伸长率1冷弯符号
9、不,于弯曲角度弯心直径6.5-14.05804.5ISO3d4,注:冷弯试5金时,受理部位表而不得产生裂纹.9-1-1-5冷拔螺旋钢筋冷拔螺旋钢筋是热轧圆盘条经冷拔后在表面形成连续螺旋槽的钢筋。某某省地方标准冷拔螺旋钢筋混凝土中小型受弯构件设计与施工暂行规定B(DBJ14-BG3-96),可供参考。冷拔螺旋钢筋的外形见图64。其规格与力学性能分别见表9IO与表911.图9-4冷拔螺旋钢筋冷拔螺旋钢筋的尺寸、重量及允许偏差表9-10D(M1.)公券演检田根(mtn,)Ie舞(m)允许Ii款(%)(mm)允许11叁(11m)b(mtn)a允济儡熊4$67IS91012.5619.632S.2738.4850.2763.6278.540.09860.1S41
