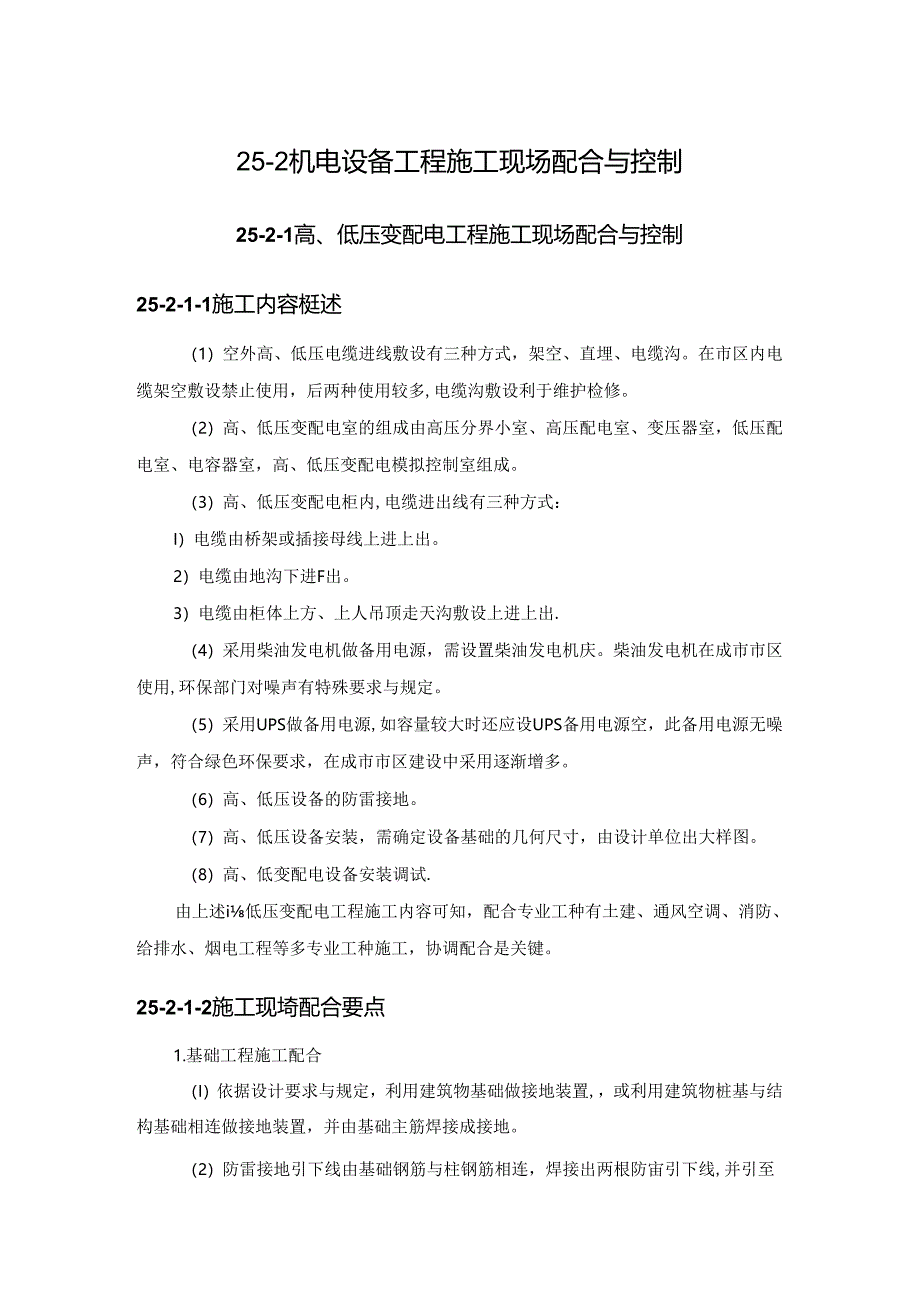

1、25-2机电设备工程施工现场配合与控制25-2-1高、低压变配电工程施工现场配合与控制25-2-1-1施工内容梃述(1)空外高、低压电缆进线敷设有三种方式,架空、直埋、电缆沟。在市区内电缆架空敷设禁止使用,后两种使用较多,电缆沟敷设利于维护检修。(2)高、低压变配电室的组成由高压分界小室、高压配电室、变压器室,低压配电室、电容器室,高、低压变配电模拟控制室组成。(3)高、低压变配电柜内,电缆进出线有三种方式:I)电缆由桥架或插接母线上进上出。2)电缆由地沟下进F出。3)电缆由柜体上方、上人吊顶走天沟敷设上进上出.(4)采用柴油发电机做备用电源,需设置柴油发电机庆。柴油发电机在成市市区使用,环保
2、部门对噪声有特殊要求与规定。(5)采用UPS做备用电源,如容量较大时还应设UPS备用电源空,此备用电源无噪声,符合绿色环保要求,在成市市区建设中采用逐渐增多。(6)高、低压设备的防雷接地。(7)高、低压设备安装,需确定设备基础的几何尺寸,由设计单位出大样图。(8)高、低变配电设备安装调试.由上述i低压变配电工程施工内容可知,配合专业工种有土建、通风空调、消防、给排水、烟电工程等多专业工种施工,协调配合是关键。25-2-1-2施工现埼配合要点1.基础工程施工配合(I)依据设计要求与规定,利用建筑物基础做接地装置,,或利用建筑物桩基与结构基础相连做接地装置,并由基础主筋焊接成接地。(2)防雷接地引

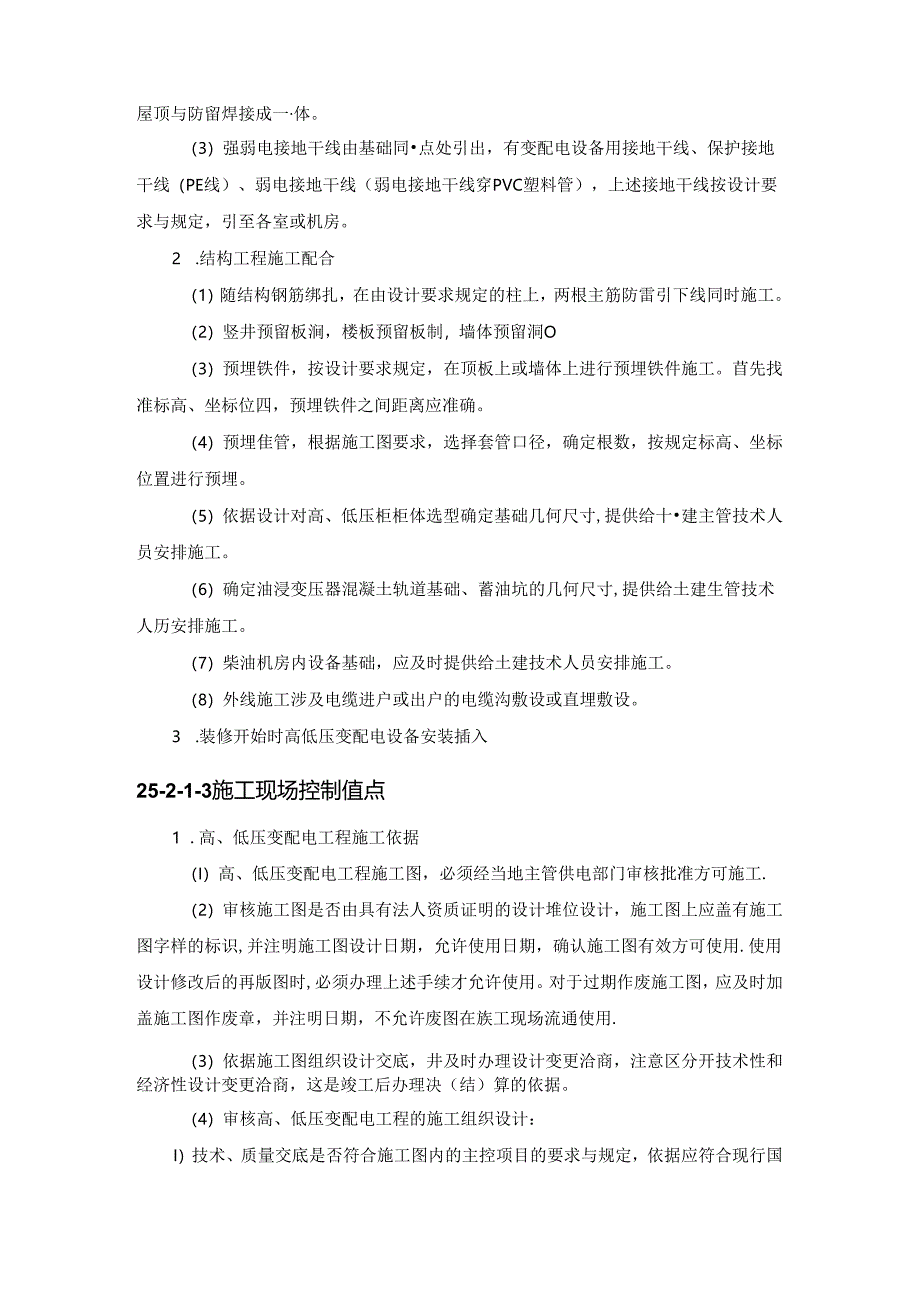

3、下线由基础钢筋与柱钢筋相连,焊接出两根防宙引下线,并引至屋顶与防留焊接成一体。(3)强弱电接地干线由基础同点处引出,有变配电设备用接地干线、保护接地干线(PE线)、弱电接地干线(弱电接地干线穿PVC塑料管),上述接地干线按设计要求与规定,引至各室或机房。2 .结构工程施工配合(1)随结构钢筋绑扎,在由设计要求规定的柱上,两根主筋防雷引下线同时施工。(2)竖井预留板涧,楼板预留板制,墙体预留洞O(3)预埋铁件,按设计要求规定,在顶板上或墙体上进行预埋铁件施工。苜先找准标高、坐标位四,预埋铁件之间距离应准确。(4)预埋隹管,根据施工图要求,选择套管口径,确定根数,按规定标高、坐标位置进行预埋。(5
4、)依据设计对高、低压柜柜体选型确定基础几何尺寸,提供给十建主管技术人员安排施工。(6)确定油浸变压器混凝土轨道基础、蓄油坑的几何尺寸,提供给土建生管技术人历安排施工。(7)柴油机房内设备基础,应及时提供给土建技术人员安排施工。(8)外线施工涉及电缆进户或出户的电缆沟敷设或直埋敷设。3 .装修开始时高低压变配电设备安装插入25-2-1-3施工现场控制值点1 .高、低压变配电工程施工依据(I)高、低压变配电工程施工图,必须经当地主管供电部门审核批准方可施工.(2)审核施工图是否由具有法人资质证明的设计堆位设计,施工图上应盖有施工图字样的标识,并注明施工图设计日期,允许使用日期,确认施工图有效方可使

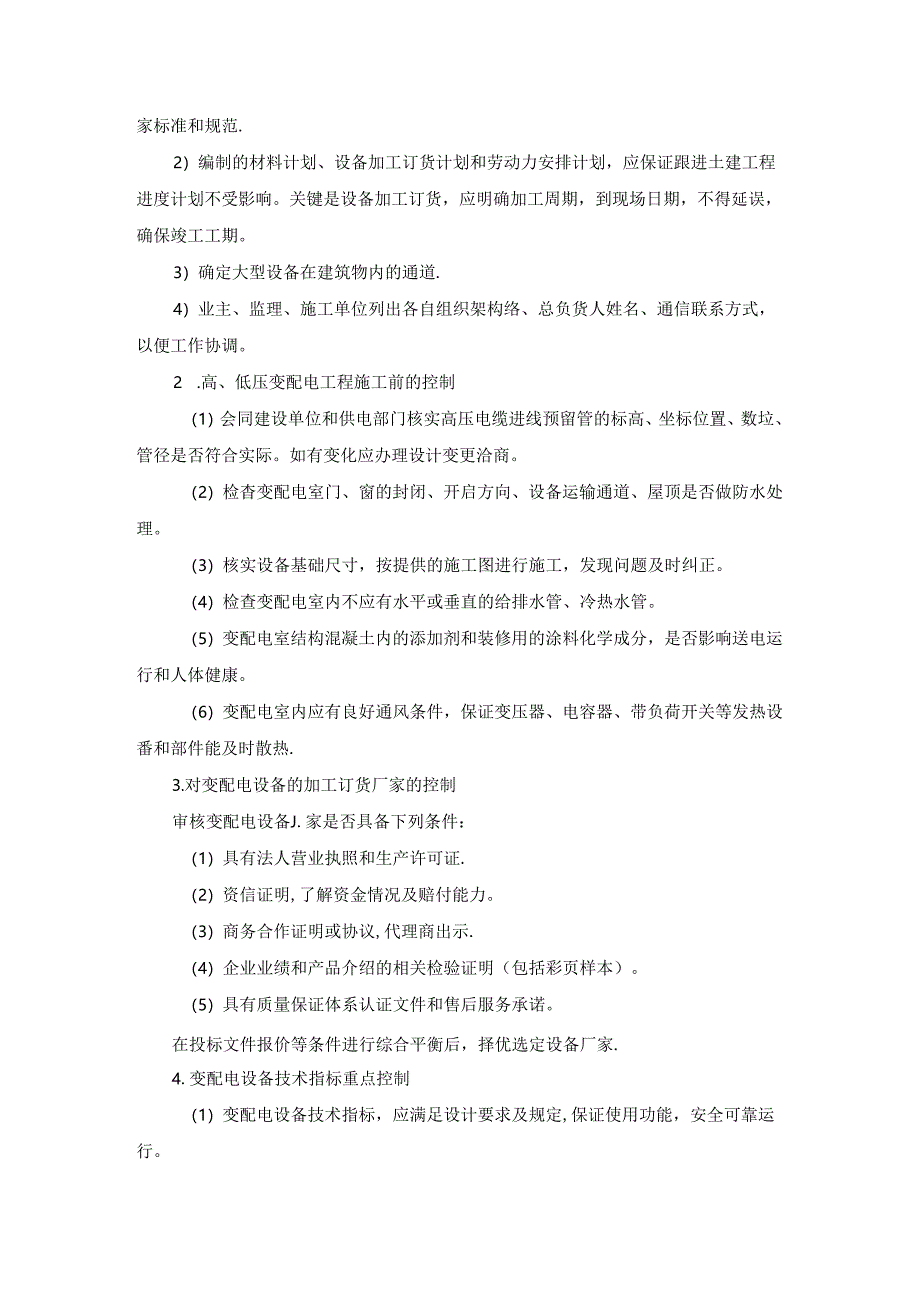

5、用.使用设计修改后的再版图时,必须办理上述手续才允许使用。对于过期作废施工图,应及时加盖施工图作废章,并注明日期,不允许废图在族工现场流通使用.(3)依据施工图组织设计交底,井及时办理设计变更洽商,注意区分开技术性和经济性设计变更洽商,这是竣工后办理决(结)算的依据。(4)审核高、低压变配电工程的施工组织设计:I)技术、质量交底是否符合施工图内的主控项目的要求与规定,依据应符合现行国家标准和规范.2)编制的材料计划、设备加工订货计划和劳动力安排计划,应保证跟进土建工程进度计划不受影响。关键是设备加工订货,应明确加工周期,到现场日期,不得延误,确保竣工工期。3)确定大型设备在建筑物内的通道.4)
6、业主、监理、施工单位列出各自组织架构络、总负货人姓名、通信联系方式,以便工作协调。2 .高、低压变配电工程施工前的控制(1)会同建设单位和供电部门核实高压电缆进线预留管的标高、坐标位置、数垃、管径是否符合实际。如有变化应办理设计变更洽商。(2)检杳变配电室门、窗的封闭、开启方向、设备运输通道、屋顶是否做防水处理。(3)核实设备基础尺寸,按提供的施工图进行施工,发现问题及时纠正。(4)检查变配电室内不应有水平或垂直的给排水管、冷热水管。(5)变配电室结构混凝土内的添加剂和装修用的涂料化学成分,是否影响送电运行和人体健康。(6)变配电室内应有良好通风条件,保证变压器、电容器、带负荷开关等发热设番和
7、部件能及时散热.3.对变配电设备的加工订货厂家的控制审核变配电设备J.家是否具备下列条件:(1)具有法人营业执照和生产许可证.(2)资信证明,了解资金情况及赔付能力。(3)商务合作证明或协议,代理商出示.(4)企业业绩和产品介绍的相关检验证明(包括彩页样本)。(5)具有质量保证体系认证文件和售后服务承诺。在投标文件报价等条件进行综合平衡后,择优选定设备厂家.4.变配电设备技术指标重点控制(1)变配电设备技术指标,应满足设计要求及规定,保证使用功能,安全可靠运行。(2)变压器应向厂家提供高压、低压一二次接口是母排螺枪连接还是插接母线连接;变压器内部用的电风扇对电源的耍求。(3)-压柜、低压柜的进
8、出线要求,接地母排和PE母排安装位巴要求:多根电缆在同开关出线,要求开关出口设置H形过渡板。(4)消防要求两路电源能满足自投和互投:提出在火灾状态下,对非消防电源切断范困,并要求有切断信号回音。(5)模拟屏模拟信号和数字信号采集,是通过高、低压开关辅助接点获取的,或由仪表经过传感器获取的;有关接点是采用常开的还是采用常闭的,是有源接点还是无源接点,按设计提供的模拟图所列清单为依据。(6)楼宇自控系统要求厂家预留控制接口的数St,接点是常开还是常闭:是有源还是无源,列出清单由设备厂家负贡增加设置。(7)直流控制屏厂家负费提出要求,如一二次接口的导线截面、端了的个数,线号、接线位置,以及对电压、电
9、潦、导线截面等列出清单,供给高压设备厂家设置。5.高、低压变配电设得安装控制(1)设备进场开箱检查是关键环节:1)检查人员应由建设单位或监理单位、施工安装堆位、供货单位代表组成,共同进行核验并做好记录,各方签字确认合格.2)依据设计的施工图及设备技术文件和清单,检食设备及附件和备件的规格型号、数员是否符合设计要求,部件是否齐全,有无损坏丢失。3)设着出厂资料应齐全。例如设符图纸、安装使用说明书、出厂试验报告、出厂合格证书、装箱清单等产品的技术文件应齐全。4)所采用的设备及器材均应符合现行国家有关规范的规定,并在设备上设置铭牌标识。5)设备外观检查无机械损伤及变形,油漆完好无损伤。6)设备内部观
10、察检查,关键是导线连接部位、压头和接地等主控项目必须符合现行国家有关规范的规定。(2)设备安装应严格控制工艺流程,首先,技术交底应明确主控部位的操作要求及注意事项,并下达给每个操作人员认或执行;同时,加强自检、互检、交接检过程控制、皎工控制,确保设备安装质量达到优良标准。(3)设备调试运行控制:I)检杳设备调试运行报告中调试程序是否符合要求,应做的调试项目全部包含在程序内,调试过程中应注意的设备和人身安全保证措施应完善,调试检52单据齐全,经审核合格方可进入调试工作。2)交接试验应由当地供电部门许可的试验单位进行。试验标准应符合现行国家有关规范的规定,以及产品技术文件的有关规定。3)设备送电前
11、应做全面检查,确认符合安全试运行条件时方可投入运行。4)设备送电调试运行根据实际情况,决定是半负荷谢试运行还是满负荷谢试运行,或是二者全进行。(4)设备安装调试完毕在交付使用前的成品保护,应根据现场实际情况,确定成品保护措施,保证劳动不受侵犯和损坏。(5)蝮工资料和文件的整理应符合现行国家有关规范规定,按程序列出名目,做好竣工交验准备。25-2-2通风空调工程施工现场配合与控制25-2-2-1施工内容概迷通风空调工程由通风系统和空调系统组成。通风系统由送排风机、风道、风道部件、消声器等组成。而空调系统由空调冷热源、空气处理机、空气输送管道输送与分配,以及空调对室内温度、湿度、气流速度及清洁度的
12、自动控制和调节等组成。(I)通风系统主耍功能是送样风,例如防排烟系统、正压送风系统、人防通风系统、厨房排油烟、卫生间推风等,通过风管和部件连接,采取防振消声等措施达到除尘、排毒、降温的目的。(2)空调系统主要功能是通过空气处理,实现送排风、制冷、加热、加湿、除湿、空气挣化等项目,提高空气品质,满足室内对温度、湿度、气流速度及清洁度的要求。空谢冷源采用各类冷水机组:热源采用热泵型冷热水机组、地热、电加热器、锅炉加热等:送排风采用风机:空调水果用水泵和水管系统控制:并有中央空调系统和中央空调末端设备区分,末端设备由风机盘管及其他部件等组成。(3)通风空调工程施工主要内容:I)风管、风管部件、消声器
13、、除尘器等制作与安装。2)风管及部件、制冷管道防腐保温。3)空气处理机(空)、风机盘管和诱导器,通风机、制冷管道、冷水机组或冷热水机组等安装。25-2-2-2施工现场配合要点1.结构工程施工配合土建结构工程施工时,通风空调主要任务是预留风管和冷热水管道的孔洞、预埋套管和铁件。预埋铁件主要用于大口径风道和冷热水管道做吊支架固定。(1)预用孔洞和预埋套管与铁件,需配合土建施工进度及时确定标高、坐标位置、孔洞几何尺寸.(2)应提前统计预留孔洞需做木盒(箱)的数量、规格尺寸,自行预制加工或委托土建协助加工制作。(3)配合土建墙体、楼板钢筋绑扎及时安装木盒(箱),需要预留的孔洞应提前与土建技术负货人确定
14、。由土建施工单位安装木盒(箱),通风空调单位负货检查木盒(箱)标高、坐标、几何尺寸等是否符合设计要求.经检脸合格后通知上建可做混凝土浇灌施工。(4)结构钢筋不允许随意切割,需要切割时,应向土体技术负贵人报告,经确定补救方案后再施工。(5)通风空调预留孔洞较大、较多,经常同给排水、消防喷淋、消火栓、强弱电管线与线槽等碰撞。应及时组织各专业协调会,提出施工图中标高、坐标位置、孔洞几何尺寸过大、管路平行敷设或垂直敷设过多、过密、碰揄问巡,合理调整标高和坐标位置,并应及时办理设计变更洽商。(6)通风空调设备基地较多,机房多,管线多,需及时提出各机房设符基础的几何尺寸和做法,提供给上建协助施工。(7)防
