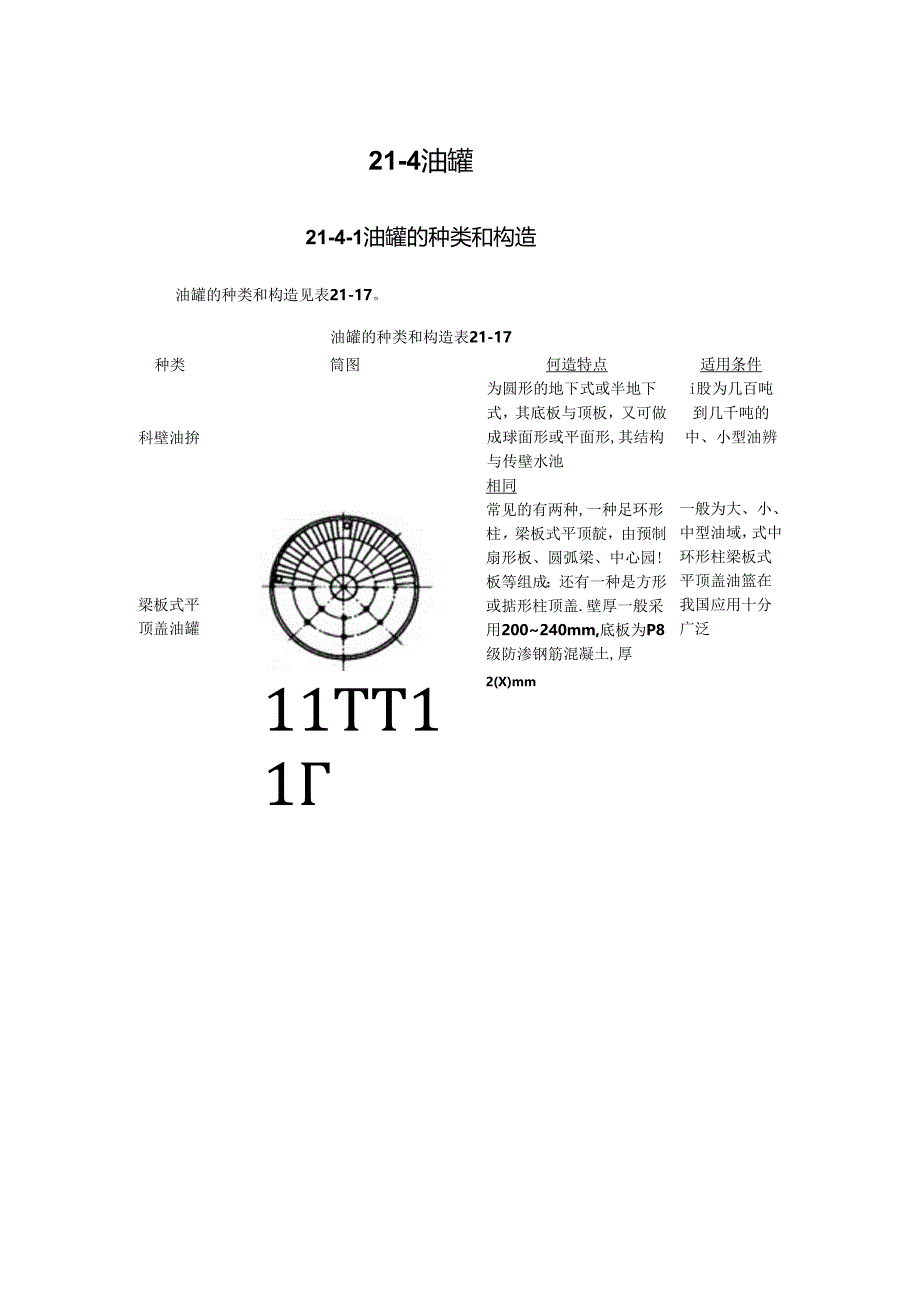

1、21-4油罐21-4-1油罐的种类和构造油罐的种类和构造见表21-17。油罐的种类和构造表21-17种类科壁油拚筒图何造特点为圆形的地下式或半地下式,其底板与顶板,又可做成球面形或平面形,其结构与传壁水池适用条件i股为几百吨到几千吨的中、小型油辨梁板式平顶盖油罐一般为大、小、中型油域,式中环形柱梁板式平顶盖油篮在我国应用十分广泛11TT11相同常见的有两种,一种足环形柱,梁板式平顶靛,由预制扇形板、圆弧梁、中心园!板等组成:还有一种是方形或掂形柱顶盖.壁厚一般采用200240mm,底板为P8级防渗钢筋混凝土,厚2(X)mm油簸顶盅柱暗度为56m,有效荷载为5000N,11以上时,采用无梁顶靛比

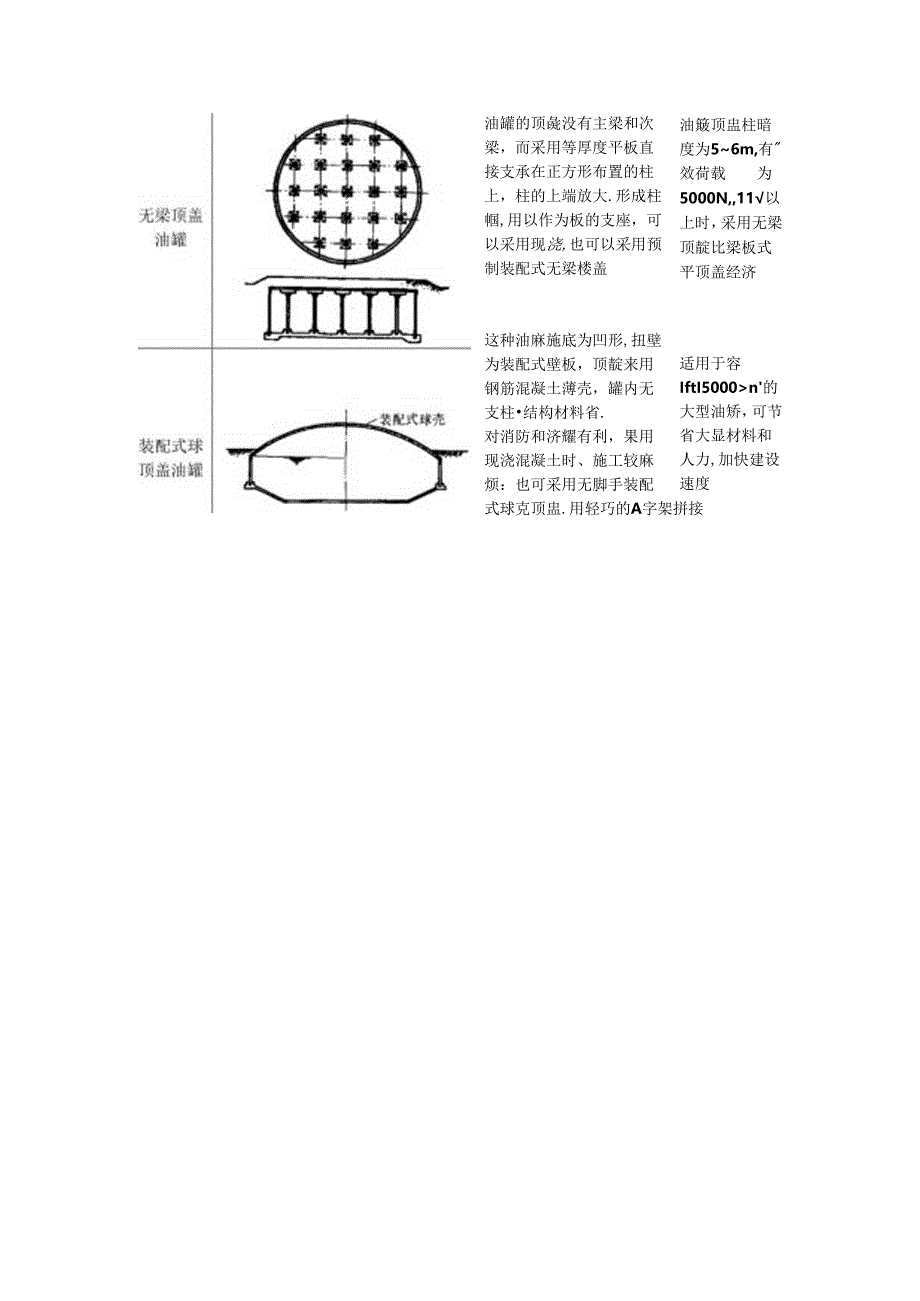

2、梁板式平顶盖经济适用于容IftI5000n的大型油矫,可节省大显材料和人力,加快建设速度油罐的顶彘没有主梁和次梁,而采用等厚度平板直接支承在正方形布置的柱上,柱的上端放大.形成柱帼,用以作为板的支座,可以采用现浇,也可以采用预制装配式无梁楼盖这种油麻施底为凹形,扭壁为装配式壁板,顶靛来用钢筋混凝土薄壳,罐内无支柱结构材料省.对消防和济耀有利,果用现浇混凝土时、施工较麻烦:也可采用无脚手装配式球克顶盅.用轻巧的A字架拼接浮顶顶品油僦这种油揣施工要求较高,壁板垂直度的偏差不能太大,否则会影碗浮原顶盖的升降油林的眼前为浮船式,能防进油而浮升,卸油而降落.地膜没有气体空间.可减少贮油损失,这种油斌可全

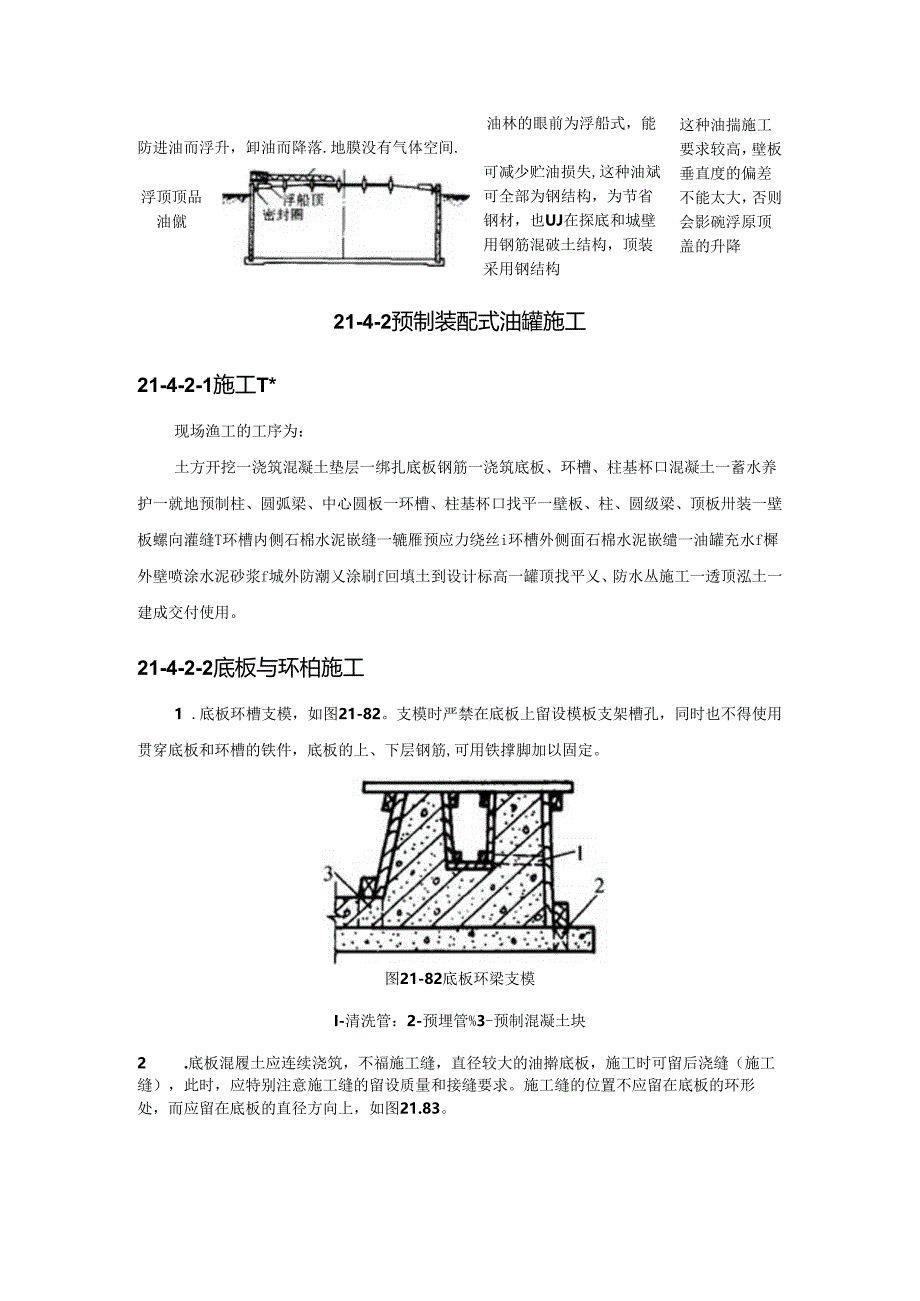

3、部为钢结构,为节省钢材,也UJ在探底和城壁用钢筋混破土结构,顶装采用钢结构21-4-2预制装配式油罐施工21-4-2-1施工T*现场渔工的工序为:土方开挖一浇筑混凝土垫层一绑扎底板钢筋一浇筑底板、环槽、柱基杯口混凝土一蓄水养护一就地预制柱、圆弧梁、中心圆板一环槽、柱基杯口找平一壁板、柱、圆级梁、顶板卅装一壁板螺向灌缝T环槽内侧石棉水泥嵌缝一辘雁预应力绕丝i环槽外侧面石棉水泥嵌缱一油罐充水f樨外壁喷涂水泥砂浆f城外防潮乂涂刷f回填土到设计标高一罐顶找平乂、防水丛施工一透顶泓土一建成交付使用。21-4-2-2底板与环柏施工1 .底板环槽支模,如图21-82。支模时严禁在底板上留设模板支架槽孔,同时

4、也不得使用贯穿底板和环槽的铁件,底板的上、下层钢筋,可用铁撑脚加以固定。图21-82底板环梁支模I-清洗管:2-预埋管%3-预制混凝土块2 .底板混履土应连续浇筑,不福施工缝,直径较大的油擀底板,施工时可留后浇缝(施工缝),此时,应特别注意施工缝的留设质量和接缝要求。施工缝的位置不应留在底板的环形处,而应留在底板的直径方向上,如图21.83。图21-83底板施工缝在停止浇筑混凝土后,施工缝应立即覆盖,并经常浇水,保持湿润养护.21-4-2-3构件吊装油锻的构件吊装,一般采用综合吊装法,其吊装前的准备工作和加装方法如R1 .首先检查壁板、柱子、圆弧梁、中心忸板和预制扇形板的尺寸、脑量、预留孔、预

5、埋件是否符合设计图纸。2 .弹线。环槽应弹出环向中心线及每块壁板安装位置的中心线,柱基和中心圆板均应弹出纵横曲线:柱子应弹出三面中心线:忸弧梁应在顶面及潴面弹出中心线;并冲出每跨梁的长度:顶盖扃形板应标明吊装方位。环槽底和柱基杯口底,应根据每块壁板及各根柱子的相应氏度,用1:2水泥砂浆预先找平到需要标高,随后即弹线。3 .吊装顺序。吊装时,1台起重机进入罐内进行吊装,另配备1台起重机在透外,按照吊装需要随时配合供应构件.其吊装顽序是先外圈后内圈.I台起至机在籍外沿圆周开行吊装壁板,另I台起亚机在槽内从圆形外圈开始,由侧开行到另侧,按螺旋形吊装的路线,如图2184,进行柱子、恻弧梁、扇形板的综合

6、吊装“也可只用I台起揖机,在罐内完成包括壁板在内的全部构件吊装工作。图21-84油罐吊装起重机开行路线21-4-2-4空板和环槽港缰I.壁板竖健支模壁板间的整缝,是决定油堵渗漏与否的关键部位,故壁板灌缝要从环槽底面开始,一次连续完成,不得留施工缝。壁板常用的支模方法有一:种:(I)用花篮螺栓固定,如图21-85。待混凝土初凝后拆模,拧出花篮螺栓,螺栓孔眼以后在喷浆时用水泥砂浆堵严。图21-85花篮螺栓固定I-模板:2-M12螺栓(2)用防油港螺栓固定,如图21-86。这种螺栓和配套的预埋件每米高度安装一道,预埋件中部焊有铁板,以堵塞渗油通路。安装模板时把螺帽拧紧在模板外侧的角钢上即可,拆模时,

7、只要拧掉外螺帽,取下角钠,就可以卸下内外模板。图21-86防油渗螺栓固定I-角钢:2-模板:6MI2螺栓(3)预埋钢筋环,弯钩螺栓固定,如图21-87,在预制壁板的内外侧每隔Im左右,预留50mmX50mmX30mm的凹坑,坑内预埋4IO钢筋环,支模时,用M12带弯钩螺栓钩住钢筋环以固定模板,拆模后用水泥砂浆填实预留凹坑。图21-87预埋钢筋环弯钩螺栓固定I-模板:2-预埋4I2纲筋环:3-方木;4-M12穹钩螺栓;,预用坑砂浆嵌缝2 .淞登缝混凝土徙缝前先将内清洗干净,浇水湿润,并绑好连接处的钢筋.要求用强度等级高于42.5级的普通硅酸盐水泥,水灰比小于0.45,亢加膨张剂,用小型软轴振捣器

8、振捣密实,强度达到70%时方可拆模。3 .环槽城at环槽填缝一股应分为两次进行,第一次是在群壁绕丝前先进行环槽内侧灌缝:第二次待绕丝完后再进行环槽外侧灌缝.填健的施工顺序和要求是:先清洗环槽,然后喷水泥砂浆50mm,再填筑3:7(石棉:水泥,要求使用3级石棉)的石棉水泥,加水量约为石棉水泥总重量:的9%10%(殷熨李为9%,冬季为10%),然后每次虚铺50mm,并用平头锤或手锤打筑,筑紧后为20mm.填筑石棉水泥时,第一遍旅外他打紧,第二遍驿内侧打紧,第三遍靠中间打紧,以表面打出浓浆为好。各遍之间相互搭接约30mm。分三层填筑,总高度为150mmo城筑标准是:敲击时发出刚性体的声音,呈褐色,深

9、浅一致,用平头锤连击三下,灰口不卜凹,无掉灰现象为合格。然后浇筑内(W混凝土,浇水养护不少丁7d绕丝后再进行环槽外侧混凝土的浇筑工作,如图21-88.图21-88环槽填缝限序I-壁板:2-喷浆:3-石棉水泥,分三层堵筑:4-预应力突纥:5C3O细石混凝匕6-水泥砂浆找平11-4-2-5预应力统丝1.绕丝装置绕丝机装置由中心井字架、绕丝桁架、行走小车、绕丝机和工作平台等5部分组成,如图21-89。图21-89绕丝机安装全貌a)剖面图:(b)绕丝机在运行I-中心柱:2-绕一机桁架:3-行走小车:4.绕丝机工作平台;5钢井字架;6预制窿壁板2 .预应力绕丝绕丝机由城底提升到罐顶,从上往卜.进行绕丝,

10、绕丝机结构如图21-90。绕丝开始后,由于牵制器初拉力要不断调整,每圈必须进行48次应力检测,当应力波动变化不大时,改为每圈测一次。图21-90绕丝机结构简图I-滑轮I2-吊架I3-行走小乍电机t4行走小车变SSWh5起品钢丝盘拨杆16升降操纵系的7绕一机电机:牛升降卷筒:%钢纹盘:IO奉制三h威力盘:12火健轮:13小一轮;14此纲丝:15大桂条:16钢大卡具:17绕丝机底盘:1.8-tfWi1.9-Hi统:201.壁板预埋槽IW:21-工作柒底极用M应力测定应从上到下在一条竖直线上,以便于进行应力分析。在一-根槽钢旁边选好位置,打卡具测应力同时进行,应力测定可采用应力仪或电子应变仪。3 .

11、钢丝接头钢丝接头应采用前接头法,如图21-91.就是I根钢丝在牵制器前剩下3m左右时停车,卸去空盘,换上重盘,将接头在牵制器前接好,将后钢丝盘反向转动,使钢丝仍然绷紧。接好后,继续开车,使接头缓慢通过牵制罂,在应力盘上绕好。同时调整应力就上钢丝接头,以防被压段及挤出,直到钢丝接头走出应力盘,再维续开车。图21-91钢丝前接头21-4-2-6油罐试水绕统工作完成后,应进行油嶂的试水工作。试水的目的主要是检验结构的安全度:检验油斑是否有漆漏:预压地基。试水时要注意以下几点:1 .油球试水要在环槽濯缝的混凝土强度达到100%后才能进行,试水前要封闭好所仃管道孔,并接通进水管线,从油解顶盖的人孔放水入

12、解,同时要预先安排好油跟放水时的排水措施,以免放水后浸泡地基,造成地塘不均匀下沉和壁板、底板开裂。2 .油罐进水的速度一般规定,每小时不大于503在土历较好的地区,每次进水量为总进水量的1/4。第一次进水后,件Id,观测地基有无沉降,检杳城壁有无渗漏和裂缝等现象,并做好记录。若无变化,即可开始第二次进水。每次进水后都要认真检查和做好记录,直至充水到设计规定的液面离度,再按图2192所示,安装好千分表,并由专人连续观测加。图21-92试水时千分表安装示意3 .在土质较差的地区,油城进水高度每次不大于1.520m,每次进水后都要做地基沉降观测。当油罐上设置的观测点,有半数以上每昼夜的沉降量小于5m

13、m时,才能进行下级进水。沉降观测点般不少于4个,500Om油罐不少于6个;大于100oom的油罐不少于8个。油罐使用初期每三个月观测一次,以后每半年观测一次,直至地基沉降稳定为止。4 .放水需待罐外钢丝枝盖U喷浆后方可进行,每次放水为3m离.放一次水停半天,以进行地基回弹的观测工作。最后留50Cm高的水层,以保持油罐的湿润状态,直至投产前才放完。5 .如试水后发现油搬有渗漏,应根据裂缝情况,决定修补方案,待油修补处理完后,再行试水,直到符合设计要求为止。21-4-2-7喷浆油罐绕丝及试水结束后,应尽快进行钢丝保护层的喷浆,以免钢丝暴露在大气中发生锈蚀.喷浆一般采用水泥砂浆,操作宜自上而下进行。

14、每次喷浆厚度为15-20mm,共喷三遍(包括最后一层殂盖层)。总的保护层厚度不小于40mm.最后一层覆盖层喷浆耍随喷随抹光。喷浆操作时先将枪平射,然后仰射,喷嘴应以不大于5的朝上小角度进行操作。喷涂后如果表面大致是平整的,并没有显出钢丝的排列,就可认为钢丝后面没有空隙,正确的喷浆层如图2I-93.图21-93正确的钢丝喷浆层(八)开始:(b)部分完成;(c)完成水泥砂浆硬化后,应及时做罐壁的防水处理,一般刷一次冷底子油和二遍热浙青,也可刷茉乙烯涂料:度或乳化沥青四度。图21-94柔性节点(八)油城原板分仓:(b)节点A:(c)节点B坏向缝在板的分仓缝内战防水耐油油洋后,干铺层25Cm宽的再生橡

15、胶防水乂,再分别贴50cm、M)OCm宽的二乂再生橡胶防水以“径向缝干铺一层20cm宽的再生.像胶防水层,再分别贴50cm.100crn宽的再生橡胶防水层。2 .刚性防水层表面刷一层聚乙烯醇缩丁醛7109聚宏酷乳白漆,以防潮、防渗、防腐,刷前,基层要干燥。3 .现浇油罐顶盖或壳顶,一般可采用自防水。21-4-3-4爆量抹灰施工要点油锻的内抹灰是不渗不漏的关键,必须注意材料的选择、操作方法和养护等谷个环节。九壁外须加预应力绕丝时,应在绕丝完毕后进行。1 .内抹灰最好在顶板安装好后进行,可以避免阳光直接照射,减缓水分蒸发,避免开裂。注意加强粉刷面层与砌体表面的结合,每层抹灰应该一次抹完,注意保证砂浆的粘结牢度,不分层、不起壳、不开裂。具体做法与豉水池相同.2 .在嵇壁与钢筋混凝土底板结合处,由于抹灰在90转角处不易密实等因素,使转角处容易发生渗漏,所以在油罐底部转角处用C20细石混凝土捣坡脚,防止产生渗漏.3 .油罐抹灰用耐油砂浆时,先用0.012:6:8:3(三氯化铁:水:32.5级普通水泥:中粗砂)浆液刷
