《涂膜防水屋面施工技术.docx》由会员分享，可在线阅读，更多相关《涂膜防水屋面施工技术.docx（8页珍藏版）》请在第壹文秘上搜索。

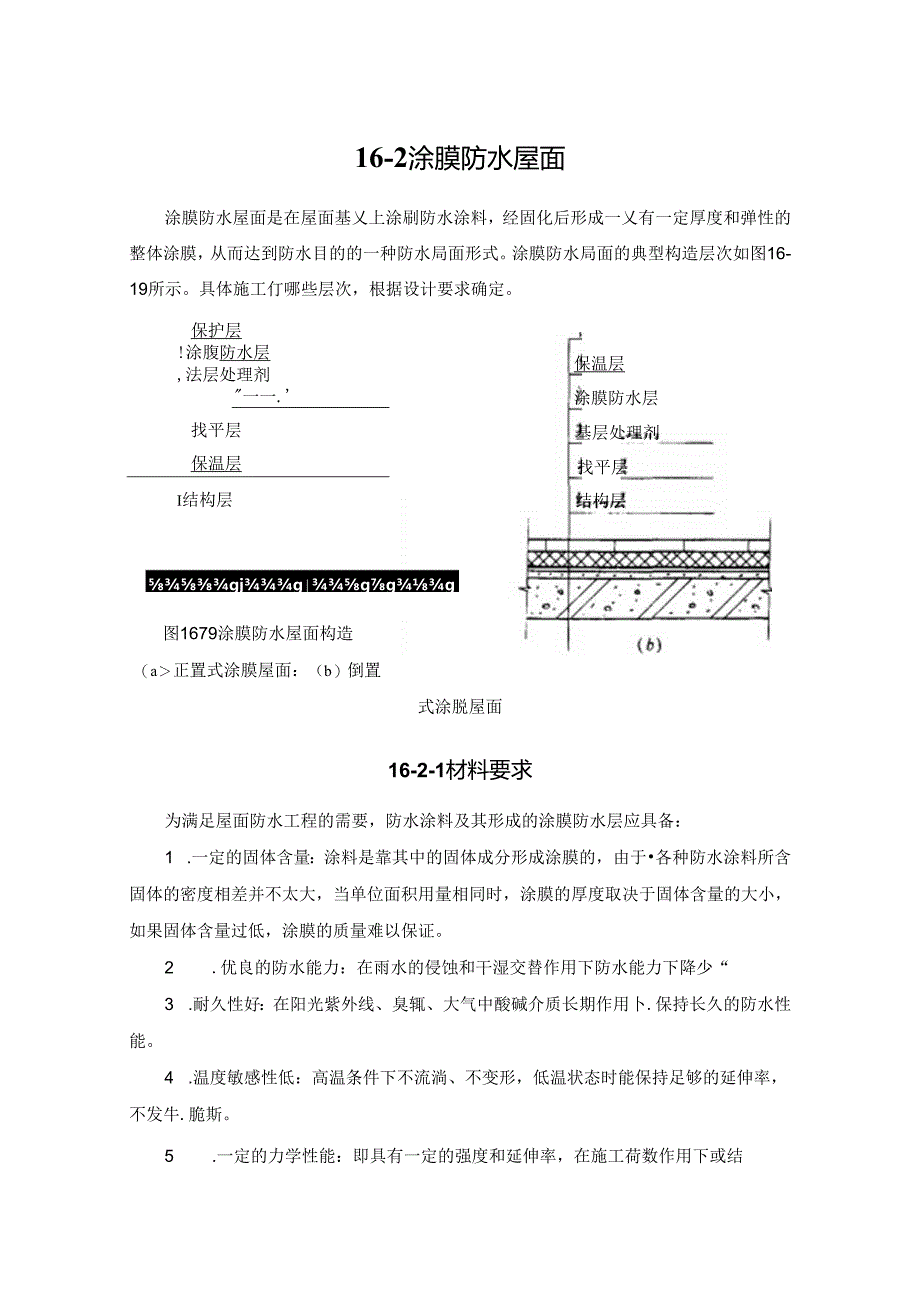

1、16-2涂膜防水屋面涂膜防水屋面是在屋面基乂上涂刷防水涂料，经固化后形成一乂有一定厚度和弹性的整体涂膜，从而达到防水目的的一种防水局面形式。涂膜防水局面的典型构造层次如图16-19所示。具体施工仃哪些层次，根据设计要求确定。基层处理剂找平层结构层保温层涂膜防水层保护层!涂腹防水层,法层处理剂一一.找平层保温层gjggggI结构层图1679涂膜防水屋面构造（a正置式涂膜屋面：（b）倒置式涂脱屋面16-2-1材料要求为满足屋面防水工程的需要，防水涂料及其形成的涂膜防水层应具备：1 .一定的固体含量：涂料是靠其中的固体成分形成涂膜的，由于各种防水涂料所含固体的密度相差并不太大，当单位面积用量相同时，

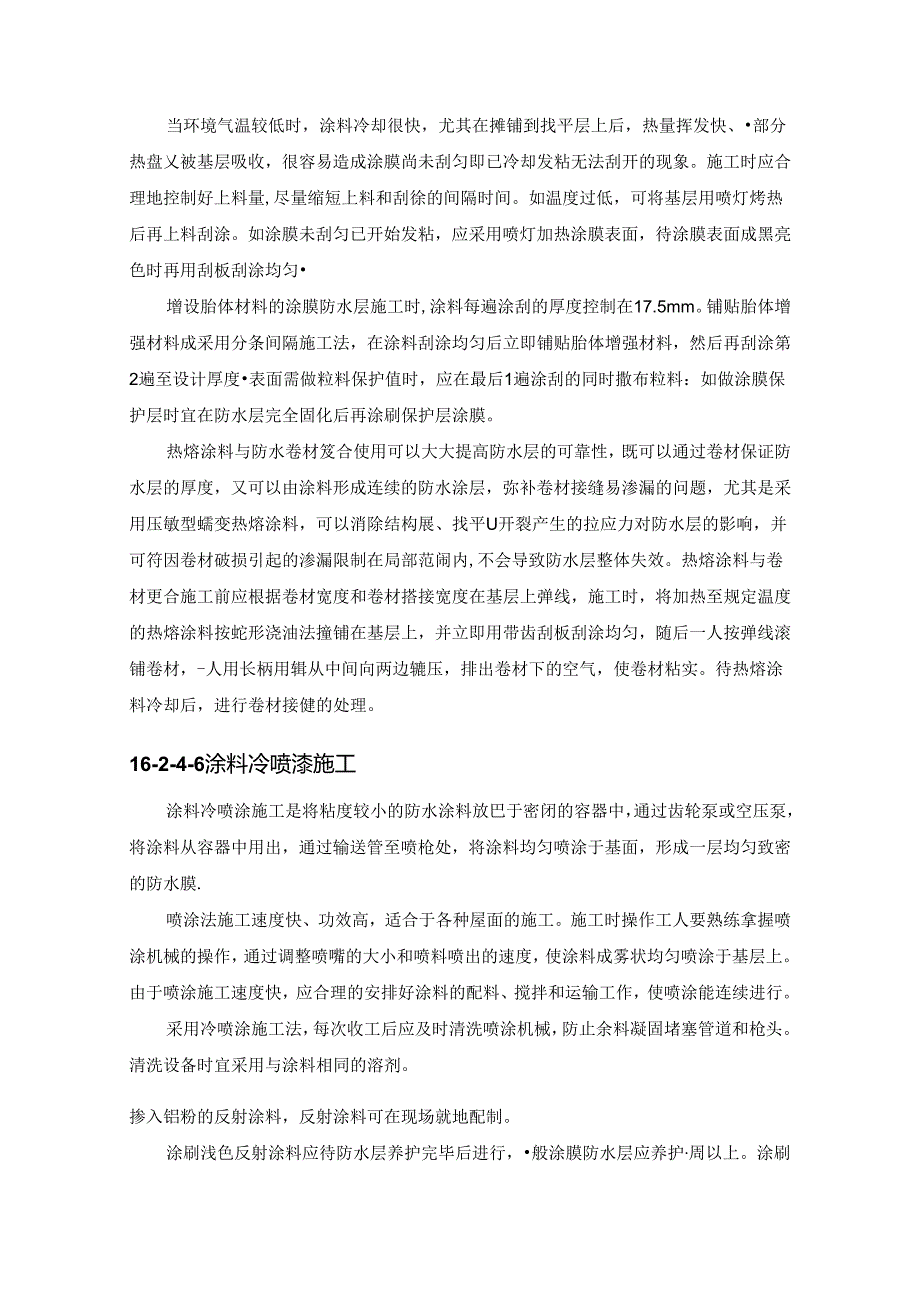

2、涂膜的厚度取决于固体含量的大小，如果固体含量过低，涂膜的质量难以保证。2 .优良的防水能力：在雨水的侵蚀和干湿交替作用下防水能力下降少“3 .耐久性好：在阳光紫外线、臭辄、大气中酸碱介质长期作用卜.保持长久的防水性能。4 .温度敏感性低：高温条件下不流淌、不变形，低温状态时能保持足够的延伸率，不发牛.脆斯。5 .一定的力学性能：即具有一定的强度和延伸率，在施工荷数作用下或结当环境气温较低时，涂料冷却很快，尤其在摊铺到找平层上后，热量挥发快、部分热盘乂被基层吸收，很容易造成涂膜尚未刮匀即已冷却发粘无法刮开的现象。施工时应合理地控制好上料量,尽量缩短上料和刮徐的间隔时间。如温度过低，可将基层用喷灯
3、烤热后再上料刮涂。如涂膜未刮匀已开始发粘，应采用喷灯加热涂膜表面，待涂膜表面成黑亮色时再用刮板刮涂均匀增设胎体材料的涂膜防水层施工时,涂料每遍涂刮的厚度控制在17.5mm。铺贴胎体增强材料成采用分条间隔施工法，在涂料刮涂均匀后立即铺贴胎体增强材料，然后再刮涂第2遍至设计厚度表面需做粒料保护值时，应在最后1遍涂刮的同时撒布粒料：如做涂膜保护层时宜在防水层完全固化后再涂刷保护层涂膜。热熔涂料与防水卷材笈合使用可以大大提高防水层的可靠性，既可以通过卷材保证防水层的厚度，又可以由涂料形成连续的防水涂层，弥补卷材接缝易渗漏的问题，尤其是采用压敏型蠕变热熔涂料，可以消除结构展、找平U开裂产生的拉应力对防水
4、层的影响，并可符因卷材破损引起的渗漏限制在局部范闹内,不会导致防水层整体失效。热熔涂料与卷材更合施工前应根据卷材宽度和卷材搭接宽度在基层上弹线，施工时，将加热至规定温度的热熔涂料按蛇形浇油法撞铺在基层上，并立即用带齿刮板刮涂均匀，随后一人按弹线滚铺卷材，-人用长柄用辑从中间向两边辘压，排出卷材下的空气，使卷材粘实。待热熔涂料冷却后，进行卷材接健的处理。16-2-4-6涂料冷喷漆施工涂料冷喷涂施工是将粘度较小的防水涂料放巴于密闭的容器中，通过齿轮泵或空压泵，将涂料从容器中用出，通过输送管至喷枪处，将涂料均匀喷涂于基面，形成一层均匀致密的防水膜.喷涂法施工速度快、功效高，适合于各种屋面的施工。施工

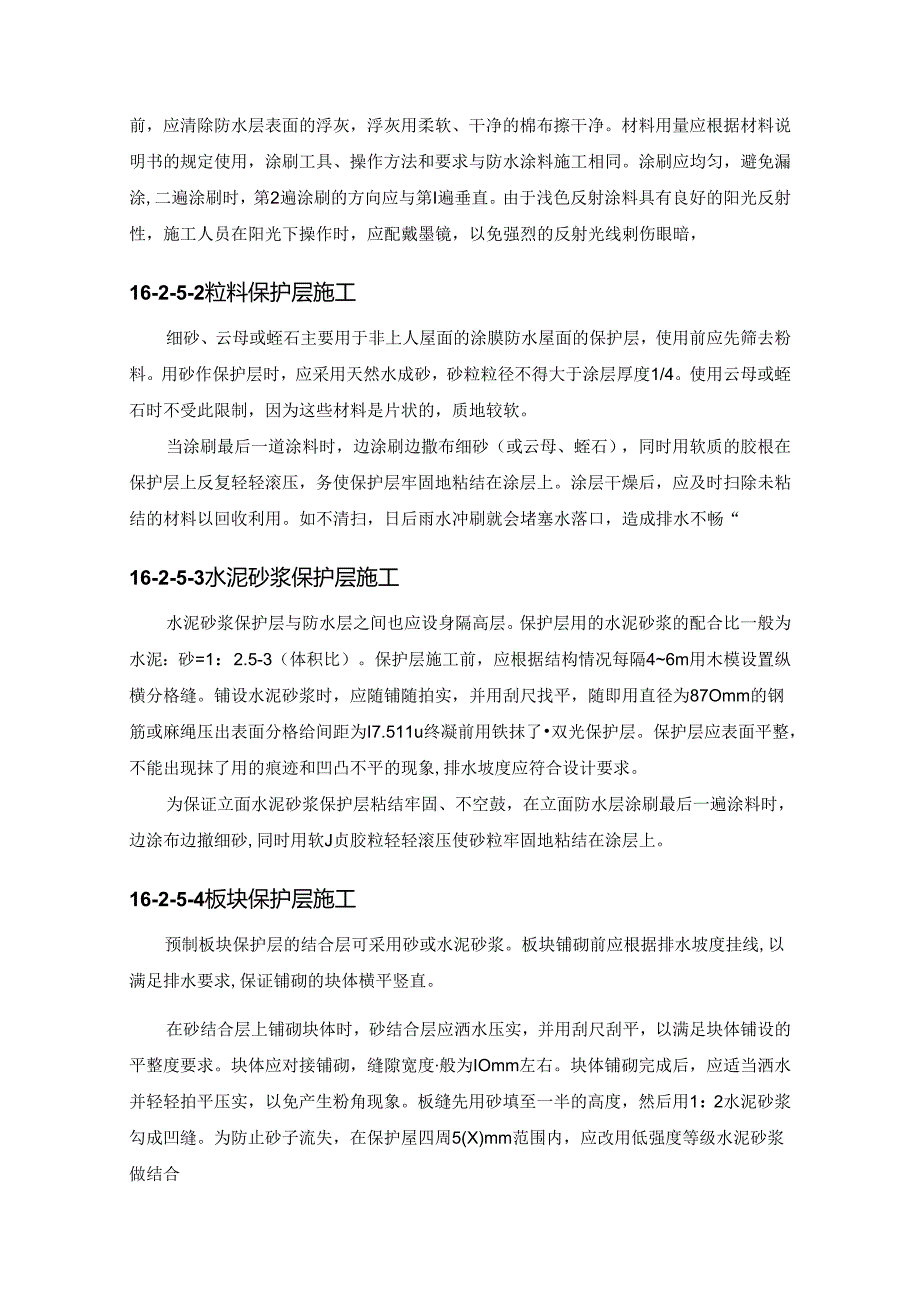

5、时操作工人要熟练拿握喷涂机械的操作，通过调整喷嘴的大小和喷料喷出的速度，使涂料成雾状均匀喷涂于基层上。由于喷涂施工速度快，应合理的安排好涂料的配料、搅拌和运输工作，使喷涂能连续进行。采用冷喷涂施工法，每次收工后应及时清洗喷涂机械，防止余料凝固堵塞管道和枪头。清洗设备时宜采用与涂料相同的溶剂。掺入铝粉的反射涂料，反射涂料可在现场就地配制。涂刷浅色反射涂料应待防水层养护完毕后进行，般涂膜防水层应养护周以上。涂刷前，应清除防水层表面的浮灰，浮灰用柔软、干净的棉布擦干净。材料用量应根据材料说明书的规定使用，涂刷工具、操作方法和要求与防水涂料施工相同。涂刷应均匀，避免漏涂,二遍涂刷时，第2遍涂刷的方向应
6、与第I遍垂直。由于浅色反射涂料具有良好的阳光反射性，施工人员在阳光下操作时，应配戴墨镜，以免强烈的反射光线剌伤眼暗，16-2-5-2粒料保护层施工细砂、云母或蛭石主要用于非上人屋面的涂膜防水屋面的保护层，使用前应先筛去粉料。用砂作保护层时，应采用天然水成砂，砂粒粒径不得大于涂层厚度1/4。使用云母或蛭石时不受此限制，因为这些材料是片状的，质地较软。当涂刷最后一道涂料时，边涂刷边撒布细砂（或云母、蛭石），同时用软质的胶根在保护层上反复轻轻滚压，务使保护层牢固地粘结在涂层上。涂层干燥后，应及时扫除未粘结的材料以回收利用。如不清扫，日后雨水冲刷就会堵塞水落口，造成排水不畅“16-2-5-3水泥砂浆保
7、护层施工水泥砂浆保护层与防水层之间也应设身隔高层。保护层用的水泥砂浆的配合比一般为水泥：砂=1：2.5-3（体积比）。保护层施工前，应根据结构情况每隔46m用木模设置纵横分格缝。铺设水泥砂浆时，应随铺随拍实，并用刮尺找平，随即用直径为87Omm的钢筋或麻绳压出表面分格给间距为I7.511u终凝前用铁抹了双光保护层。保护层应表面平整，不能出现抹了用的痕迹和凹凸不平的现象,排水坡度应符合设计要求。为保证立面水泥砂浆保护层粘结牢固、不空鼓，在立面防水层涂刷最后一遍涂料时，边涂布边撤细砂,同时用软J贞胶粒轻轻滚压使砂粒牢固地粘结在涂层上。16-2-5-4板块保护层施工预制板块保护层的结合层可采用砂或水
8、泥砂浆。板块铺砌前应根据排水坡度挂线,以满足排水要求,保证铺砌的块体横平竖直。在砂结合层上铺砌块体时，砂结合层应洒水压实，并用刮尺刮平，以满足块体铺设的平整度要求。块体应对接铺砌，缝隙宽度般为IOmm左右。块体铺砌完成后，应适当洒水并轻轻拍平压实，以免产生粉角现象。板缝先用砂填至一半的高度，然后用1：2水泥砂浆勾成凹缝。为防止砂子流失，在保护屋四周5(X)mm范围内，应改用低强度等级水泥砂浆做结合16-2-5-5细石潮8土保护屋施工细石混凝土整浇保护U施工前,也应在防水乂上铺设一必隔离层，并按设计要求支设好分格缝的木模或聚苯泡沫条，设计无要求时，每格面积不大于36m2,分格缝宽度为20mm.个
9、分格内的混凝土应尽可能连续浇筑，不留施工缝。振捣宜采用铁轮滚压或人工拍实，不宜采用机械振捣，以免破坏防水层。振实后随即用刮尺按排水坡度刮平，并在初凝前用木抹子提浆抹平，初凝后及时取出分格缝木模(泡沫条可不取出)，终凝前用铁抹子压光。抹平压光时不宜在表面掺加水泥浆或干灰，否则表层砂浆易产生裂健与剥落现象。若采用配筋细石混凝土保护层时，钢筋片的位置设置在保护层中间偏上部位，在铺设钢筋片时用砂浆垫块支垫。细石混凝土保护U浇筑完后应及时进行养护，养护时间不应少于7d0养护完后，将分格缝清理干净(割去泡沫条上部1()mm),嵌填密封材料。16-2-6安全技术涂膜屋面施工属而空、高温作业，部分材料又含少珀
10、挥发性有毒物质，必须采取有效措施，防止发生火灾、中毒、烫伤等工伤事故。防水涂料施工除应符合6d-6的有关规定外，尚应注意以下安全事项：1 .防水涂料多为易燃易爆产品，在仓库、工地现场存放及在运输过程中应严禁烟火、高温和暴晒。2 .施工人员不得踩踏未固化的防水涂膜，以防滑倒跌落。3 .熬制涂料时应注意控制加热容港的容量和温度，防止“溢锅”和烫伤操作人员。4 .操作时应注意风向，防止下风操作人员中毒、受伤；在通风不良的部位进行含有挥发性溶剂的涂料施工时，宜采取人工通风措施。5 .施工现场应有禁烟火标志，并配备足的的灭火器具。16-2-7质量要求和验收16-2-7-1质要求1 .涂膜防水屋面不得有渗
11、漏和积水现象.2 .所用的防水涂料、胎体增强材料、配套进行密封处理的密封材料及复合使用的卷材和其他材料应有产品合格证书和性能检测报告，材料的品科K规格、性能等必须符合现行国家产品标准和设计要求.材料进场后，应按有关规范的规定进行抽样史验，并提出试验报告：不合格的材料，不得在屋面工程中使用.3 .屈面坡度必须准确，找平层平整度不得超过5mm,不得有酢松、起砂、起皮等现象.出现裂缝应作修补。找平层的水泥砂浆配合比、细石混凝土的强度等级及厚度应符合设计要求.基层应平整、干净、干燥“4 .水落口杯和伸出屋面的管道应与基层固定牢固，密封严密。各节点做法应符合设计要求，附加层设置正确，节点封固严密，不得开
12、缱翘边。5 .防水层与堰层应粘结牢固，不得有裂纹、脱皮、流淌、鼓泡、谑胎体和皱皮等现象，厚度应符合设计要求。6 .保护U的质量要求和验收I可16-1-7.16-2-7-2施工过程质控制1 .涂膜防水丛施工前，应仔细检查找平整质狂，如找平瓜存在历量问题，应及时进行修补并进行再次验收，合格后才能进行卜道工序施工。2 .细部节点及附加增强层应严格按设计要求设置和施工，完成后应按设计的节点做法进行检杳验收，构造和施工质猿均应达到设计和6甩面工程质量收收规范GB50207-2002的要求。3 .每遍防水涂层涂布完成后均应进行严格的质量检查，对出现的质量问题应及时进行修补，合格后方可进行下一遍涂层的涂布。
13、4 .涂膜防水层完成后，应在雨后或进行淋水、蓄水检验，并进行表观质量的检查，合格后再进行保护层的施工.5 .保护层施工时应有成品保护措施，保护层的施工质量应达到有关规定的要求。16-2-7-3质=验收涂膜防水乂的质址包括涂膜防水U施工质员和涂膜防水乂的成品质量，其质量检购应包括原辅材料、施工过程和成品等几个方面，其中原材料质量、防水层有无渗漏及涂膜防水层的细部做法是保证涂膜防水层工程质量的重点，作为主控项目。涂膜防水层厚度、表观质量和保护层质量对涂膜防水层质量也有较大影响,作为一般项目。除膜防水层质量检验的项目、要求和检验方法见表16.43。进入施工现场的防水涂料和胎体增强材料应按表16-44
14、的规定进行抽样检验，不合格的防水涂料严禁在建筑工程中使用。涂膜防水层质量检验的项目、要求和检骏方法表643检5金项目要求检验方法主控刷1.防水涂料和胎体增强材料必须符合设计要求检查出厂合格证、质fit检验报告和现场抽样复验2.涂眼防水层不得有治海或枳水现象雨后或淋水、石水试验3.涂膜防水层在天沟、檐沟、檐【1、水落门、泛水、变形缝和伸出屋面管遒等处细部做法必须符合设计要求观察检查和检查陷核工程验收记录一般1.涂膜防水层的原度平均厚度符合设计要求，最小厚度不应小于设计M度的80%针测法或取样设测2.防水层水观质贵与电层粘结牢固，表面平整，涂刷均匀,无流淌、皱折.鼓泡、嵬胎体和翅边等缺陷观察检查3
15、.涂膜防水层燃布材料和浅色涂料保妒层应蚀撤或涂制均匀.粘结牢因观察检查4.涂膜防水层的水泥砂浆或细石混凝土保妒层与卷材防水层间应设箔隔高层观察检查5.刚性保护层的分格缝留徨应符合设计要求观察检杳防水涂料现场抽样复验项目表1644材料名称现场抽样数盘外观政量检验物理性能检验高案物改性沥对防水涂料每IOt为一批，不足IOt按一批抽样包装完好无损,且标明涂料名称、生产日期、生产厂名、产品有效期：无沉淀、凝胶、分层固含量,耐热度，柔性，不透水性,延伸率合成高分子防水涂料每IOt为一批，不足10（按一批抽样包装完好无损，且标明涂料名解、生产日期、生产厂名、产品有效期固体含量，拉伸强度，断裂延伸率，秉性,不透水性胎体增强材料母300011为一批,不足30W）11按一枇抽样均匀,无团状，平整，无皱折拉力,延伸率16-2-8材料用量涂膜防水层局面材料用量参考见表1&45、表16-46,挥发固化型涂料用量kgm2）表16-45层次一层做法二层做法i毡二涂二布三涂一布一毡三涂一布一司三涂（一毡四股）（二布六股）（一布一毡六胶）（一布-越八胶）加筋材料聚丽毡玻
