《混凝土的组成材料施工技术.docx》由会员分享，可在线阅读，更多相关《混凝土的组成材料施工技术.docx（24页珍藏版）》请在第壹文秘上搜索。

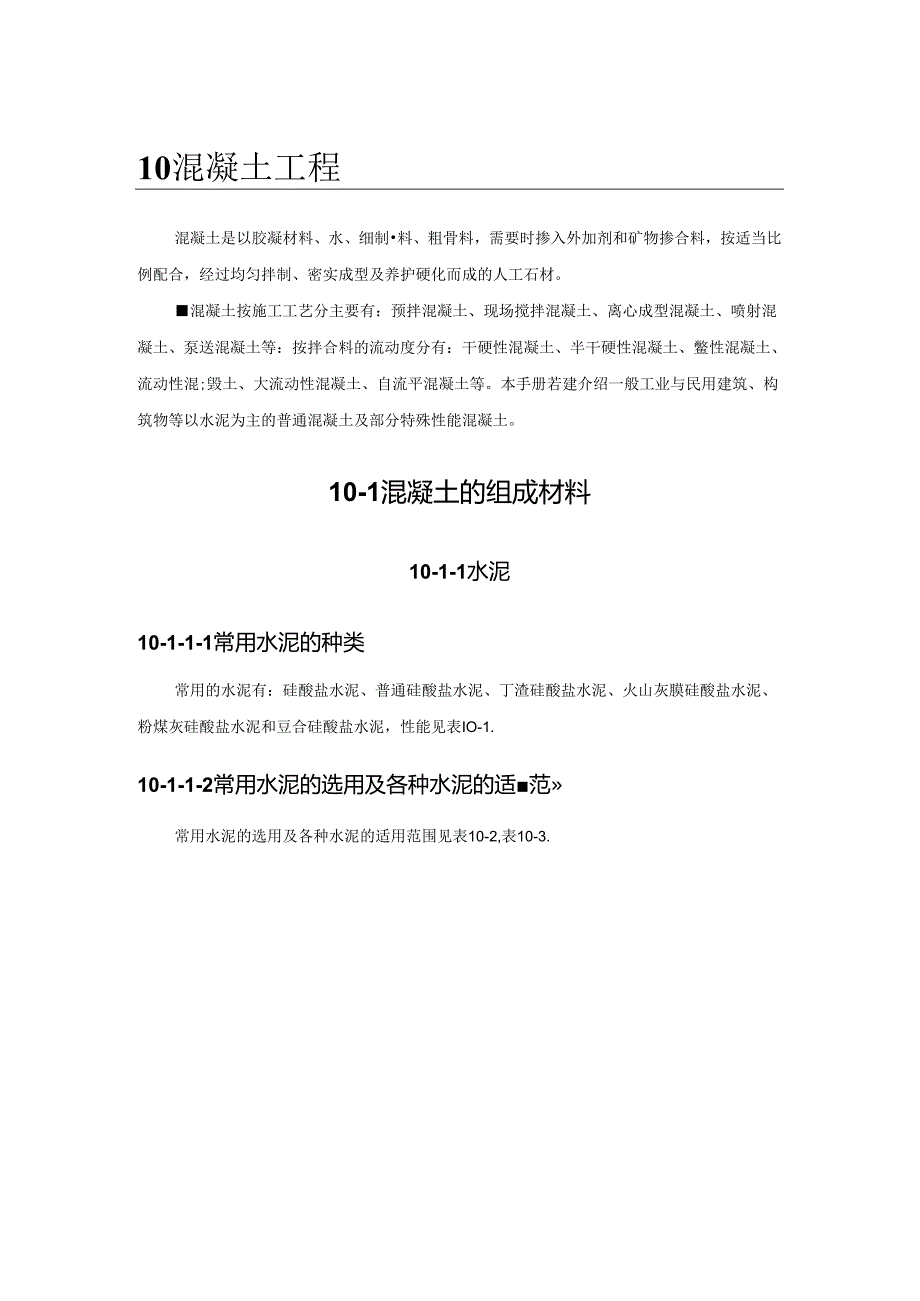

1、10混凝土工程混凝土是以胶凝材料、水、细制料、粗骨料，需要时掺入外加剂和矿物掺合料，按适当比例配合，经过均匀拌制、密实成型及养护硬化而成的人工石材。混凝土按施工工艺分主要有：预拌混凝土、现场搅拌混凝土、离心成型混凝土、喷射混凝土、泵送混凝土等：按拌合料的流动度分有：干硬性混凝土、半干硬性混凝土、鳖性混凝土、流动性混;毁土、大流动性混凝土、自流平混凝土等。本手册若建介绍一般工业与民用建筑、构筑物等以水泥为主的普通混凝土及部分特殊性能混凝土。10-1混凝土的组成材料10-1-1水泥10-1-1-1常用水泥的种类常用的水泥有：硅酸盐水泥、普通硅酸盐水泥、丁渣硅酸盐水泥、火山灰膜硅酸盐水泥、粉煤灰硅酸

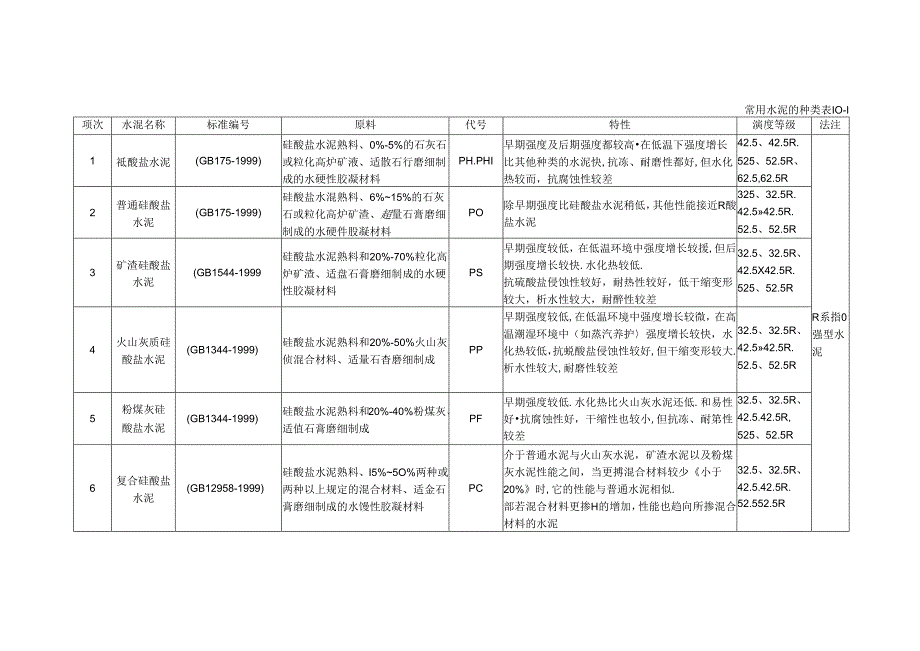

2、盐水泥和豆合硅酸盐水泥，性能见表IO-1.10-1-1-2常用水泥的选用及各种水泥的适范常用水泥的选用及各种水泥的适用范围见表10-2,表10-3.常用水泥的种类表IO-I项次水混名称标准编号原料代号特性演度等级法注1祗酸盐水泥(GB175-1999)硅酸盐水泥熟料、0%-5%的石灰石或粒化高炉矿液、适散石行磨细制成的水硬性胶凝材料PH.PHI早期强度及后期强度都较高在低温下强度增长比其他种类的水泥快,抗冻、耐磨性都好,但水化热较而，抗腐蚀性较差42.5、42.5R.525、52.5R、62.5,62.5RR系指0强型水泥2普通硅酸盐水泥(GB175-1999)硅酸盐水混熟料、6%15%的石灰
3、石或粒化高炉矿渣、超量石膏磨细制成的水硬件股凝材料PO除早期强度比硅酸盐水泥稍低，其他性能接近R酸盐水泥325、32.5R.42.542.5R.52.5、52.5R3矿渣硅酸盐水泥(GB1544-1999硅酸盐水泥熟料和20%-70%粒化高炉矿渣、适盘石膏磨细制成的水硬性胶凝材料PS早期强度较低，在低温环境中强度增长较援,但后期强度增长较快.水化热较低.抗硫酸盐侵蚀性较好，耐热性较好，低干缩变形较大，析水性较大，耐醉性较差32.5、32.5R、42.5X42.5R.525、52.5R4火山灰质硅酸盐水泥(GB1344-1999)硅酸盐水泥熟料和20%-50%火山灰侦混合材料、适量石杳磨细制成P
4、P早期强度较低,在低温环境中强度增长较微，在高温潮湿环境中（如蒸汽养护强度增长较快，水化热较低，抗蜕酸盐侵蚀性较好,但干缩变形较大.析水性较大,耐磨性较差32.5、32.5R、42.542.5R.52.5、52.5R5粉煤灰硅酸盐水泥(GB1344-1999)硅酸盐水泥熟料和20%-40%粉煤灰、适值石膏磨细制成PF早期强度较低.水化热比火山灰水泥还低.和易性好抗腐蚀性好，干缩性也较小,但抗冻、耐第性较差32.5、32.5R、42.5.42.5R,525、52.5R6复合硅酸盐水泥(GB12958-1999)硅酸盐水泥熟料、I5%5O%两种或两种以上规定的混合材料、适金石膏磨细制成的水馒性胶凝

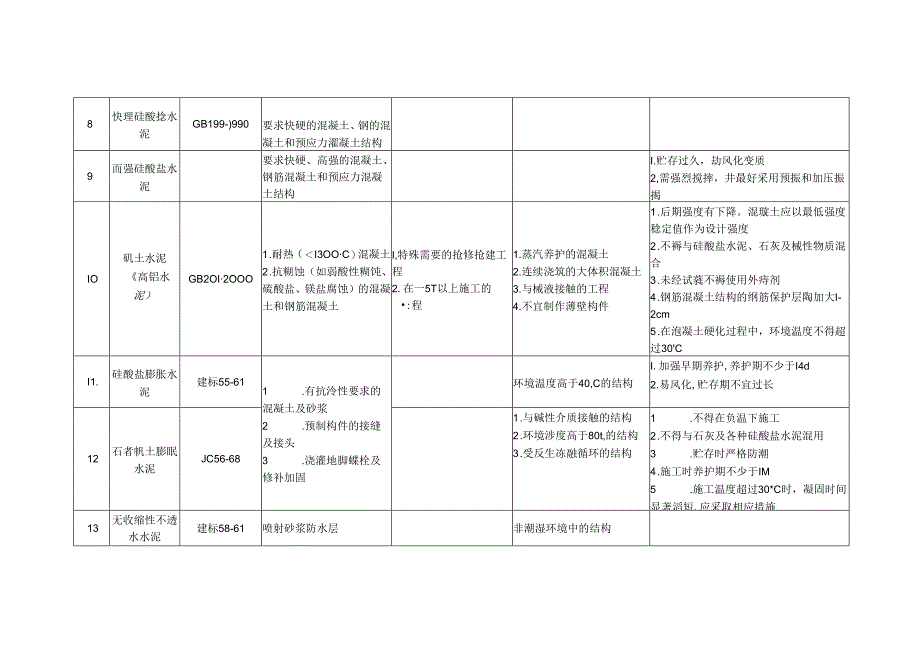

5、材料PC介于普通水泥与火山灰水泥，矿渣水泥以及粉煤灰水泥性能之间，当更搏混合材料较少小于20%时,它的性能与普通水泥相似.部若混合材料更掺H的增加，性能也趋向所掺混合材料的水泥32.5、32.5R、42.5.42.5R.52.552.5R8快理硅酸捻水泥GB199-)990要求快硬的混凝土、钢的混凝土和预应力濯凝土结构9而强硅酸盐水泥要求快硬、高强的混凝土、钢筋混凝土和预应力混凝土结构I.贮存过久，劫风化变质2,需强烈搅摔，井最好采用预振和加压振揭IO矶土水泥高铝水泥）GB2OI2OOO1 .耐热（I3OOC）混凝土2 .抗糊蚀（如弱酸性糊饨、硫酸盐、镁盐腐蚀）的混凝土和钢筋混凝土I,特殊需要
6、的抢修抢建工程2.在一5T以上施工的:程1 .蒸汽养护的混凝土2 .连续浇筑的大体积混凝土3 .与械液接触的工程4 .不宜制作薄壁构件1 .后期强度有下降。混璇土应以最低强度稔定值作为设计强度2 .不褥与硅酸盐水泥、石灰及械性物质混合3 .未经试蕤不褥使用外痔剂4 .钢筋混凝土结构的纲筋保护层陶加大I-2cm5 .在泡凝土硬化过程中，环境温度不得超过30CI1.硅酸盐膨胀水泥建标55-611 .有抗泠性要求的混凝土及砂浆2 .预制构件的接缝及接头3 .浇灌地脚蝶栓及修补加固环境温度高于40,C的结构I.加强早期养护,养护期不少于I4d2.易风化,贮存期不宜过长12石者帆土膨眠水泥JC56-68
7、1 .与碱性介质接触的结构2 .环境涉度高于80t,的结构3 .受反生冻融循环的结构1 .不得在负温下施工2 .不得与石灰及各种硅酸盐水泥混用3 .贮存时严格防潮4 .施工时养护期不少于IM5 .施工温度超过30*C时，凝固时间显著滔短,应采取相应措施13无收缩性不透水水泥建标58-61喷射砂浆防水层非潮湿环境中的结构14石膏犷渣水泥建标31-611 .水中或潮湿环境中的混凝土结构2 .地下、水中或井下的抗硫酸盐侵蚀的混凝土结构3 .大体积混凝土1 .受反复反融作用的混凝土结构2 .需早期发挥强度的结构3 .钢筋混凝土结构1 .不得与各种硅酸盐水泥混合使用2 .加强养护,养护期至少I421.d
8、.在G初7d内不得受水浸泡或受水冲蒯3 .宜选用较小的坍落度（1.5cm）.严格控制水灰比4 .不宜在K）C以下的温度中施工5 .贮存期不宜过久15砌筑水泥GBT3183-1997I.钢筋混凝土预制构件之间的描同连接（浆描法）2.抢修及修补工程的需孔、接缝、填充补强等要求膨胀乐大的混凝土不宜使用砌筑水泥1 .未经试脸不得推Iy其他外加剂2 .可与硅酸盐水泥混合，但混合后即失去其原有特性.不知与其他水泥混用3 .使用温度不得低于SC,不得高于40C4 .水泥严防受潮常用水泥的选用表IO2混琛上工程特点或所处环境条件优先选用可以使用不得使用环境条件在普通气候环境中的混凝土普通硅酸盐水泥丁渣硅酸盐水
9、制、火山灰质硅酸盐水泄、粉煤灰硅酸盐水湖在干燥环境中的混凝土普通硅酸盐水泥矿渣徒酸盐水混火山灰用硅酸盐水泥、粉是灰硅酸盐水滉在高速度环境中或永远处在水下的混凝土渣硅酸盐水泥普通硅酸盐水泥、火山灰质硅酸於水龙、粉煤灰徒酸盐水湿产塞地区的露天混凝土、寒冷地区的处在水位升降范围内的混凝1.铮通硅酸盐水泥矿渣硅酸盐水混火山灰质硅酸盐水呢、粉煤灰硅酸盐水混严寒地区处在水位升降范阳内的混凝土普通珪酸盐水泥火山灰防硅酸盐水泥、粉燥灰硅酸盐水泄、矿渔硅酸盐水湿受侵蚀性环境水或侵蚀性气体作用的混凝土根据侵蚀性介质的种类、浓度等具体条件按专门（或设计）规定选用原大体枳的混凝土粉燥灰徒酸盐水泥、炉渣硅酸盐水泥普通硅
10、酸盐水龙、火山灰质桂酸盐水湖硅酸盐水泥、快硬硅酸盐水泥T程特点要求快硬的混凝土快硬硅酸盐水泥、硅酸盐水泥普通桂酸盐水泥矿渣硅酸盐水泥、火山灰质碎:酸盐水泥、粉煤灰硅酸盐水泥高强（大于C60）的混凝土硅酸盐水泥普通硅酸盐水仁、矿渣硅酸盐水泥火山灰质硅酸盆水泥、粉煤灰硅酸盐水泥有抗溶性要求的混凝土普通硅酸盐水泥、火山灰质硅酸盐水泥不宜使用矿渣硅酸盐水泥有耐磨性要求的混凝土硅酸盐水泥、普通硅酸盐水泥矿渣徒酸盐水泄火山灰质桂酸盐水泥、粉煤灰硅酸盐水泄注：1.蒸汽养妒时用的水泥品种，宜根抠具体条件通过试验确定.2.复合桂酸盐水泄选用应根据其混合材的比例确定。10-1-1-3水泥的辘收与保管水泥进场时应对
11、其品种、级别、包装或散奘仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行其验，其质量必须符合现行国家标准硅酸盐水泥、普通硅酸盐水泥？GB175等的规定。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过个月）时，应进行史验，并按亚验结果使用。钢筋混凝土结构、预应力混凝上结构中，严禁使用含疑化物的水泥。检查数量：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过2001为一批,散装不超过5001为一,批，每批抽样不少于一次.检验方法：检杳产品合格证、出厂检验报告和进场复验报告。为能及时得知水泥强度，可按水泥强度快速检验方法ZBQ1.I（
12、X）4）预测水泥28d强度.入库的水泥应按品种、强度等级、出厂日期分别堆放，并树立标志。做到先到先用，并防止混掺使用。为了防止水泥受潮，现场仓库应尽量密闭。包装水泥存:放时，应垫起离地约30cm,离域亦应在30Cm以上。堆放高度一般不要超过10包。临时露天哲存水泥也应用防雨篷布盖严，底板要垫高,并采取防潮措施.水泥贮存时间不宜过长，以免结块降低强度。常用水泥在正常环境中存放三个月，强度将降低10%20%:存放六个月，强度将降低15%30%.为此,水泥存放时间按出厂日期起兑，超过个月应视为过期水泥，使用时必须重新检验确定其强度等级。水泥不得和石灰石、石爵、白垩等粉状物料混放在起。10-1-2砂砂
13、按其产源可分天然砂、人工砂。由自然条件作用而形成的，粒径在5mm以卜的岩石颗粒，称为天然砂。天然砂可为河砂、湖砂、海砂和山砂。人工砂又分机制砂、混合砂“人工砂为经除十处理的机制砂、混合砂的统称.机制砂是由机械破碎、缔分制成的，粒径小于4.75mm的岩石颗粒，但不包括软质岩、风化岩石的颗粒。混合砂是由机制砂和天然砂混合制成的砂。按砂的粒径可分为粗砂、中砂和细砂，目前是以细度模数来划分粗砂、中砂和细砂，习惯上仍用平均粒径来区分，见表10-4。砂的分类表1（）粗细程度细度模数Pi平均粒径（mm）用砂3.7-1!0.5以上坚冏性混凝土所处的环境条件在严宾及塞冷地区空外使用并经常处于潮湿或干湿交替状袭卜
14、的混凝土循环后重量损失（%W8其他条件卜使用的泥凝土WIO10-1-2-2砂的嗓收、运，和堆放1 .验收生产单位应按批对产品进行质信检验.在正常情况下，机械化桀中生产的天然砂，以400m或60Ot为一批。人工分散生产的，以20011或300i为一检效批。不足上述规定齐也以批检验。每批至少应进行颗粒级配和含泥量检验。如为海砂，还应检验其筑盐含址。在发现砂的质量有明显变化时，应按其变化情况，随时进行取样检验。砂产员比较大，而产品质量比较稳定时，可进行定期的检验.在新产源开发前，应对产品按有关要求进行全面检聆。砂的使用单位的痂室检测报告内容应包括：委托单位：样品编号：工程名称：样品产地和名称：代表数Sh检测条件：检测依据；检测项目：检测结果:结论等。砂的数址股收，可按重量或体积计算.测定重量可用汽车地量衡或船舶吃水线为依据。测定体枳可按车皮或怀的容积为依据。用其他小型工具运输时,可按量方确定。2 .运输和堆放砂在运输、装卸和堆放过程中，应防止离析和混入杂质，井应按产地、种类和规格分别堆放。10-1-3石子普通混凝土所用的石子可分为碎石和卵石。由天然岩石或卵石经破碎、筛分而得的粒径大于5mm的岩石颗粒，称为碎丁：由自然条件作用而形成的粒径大丁
