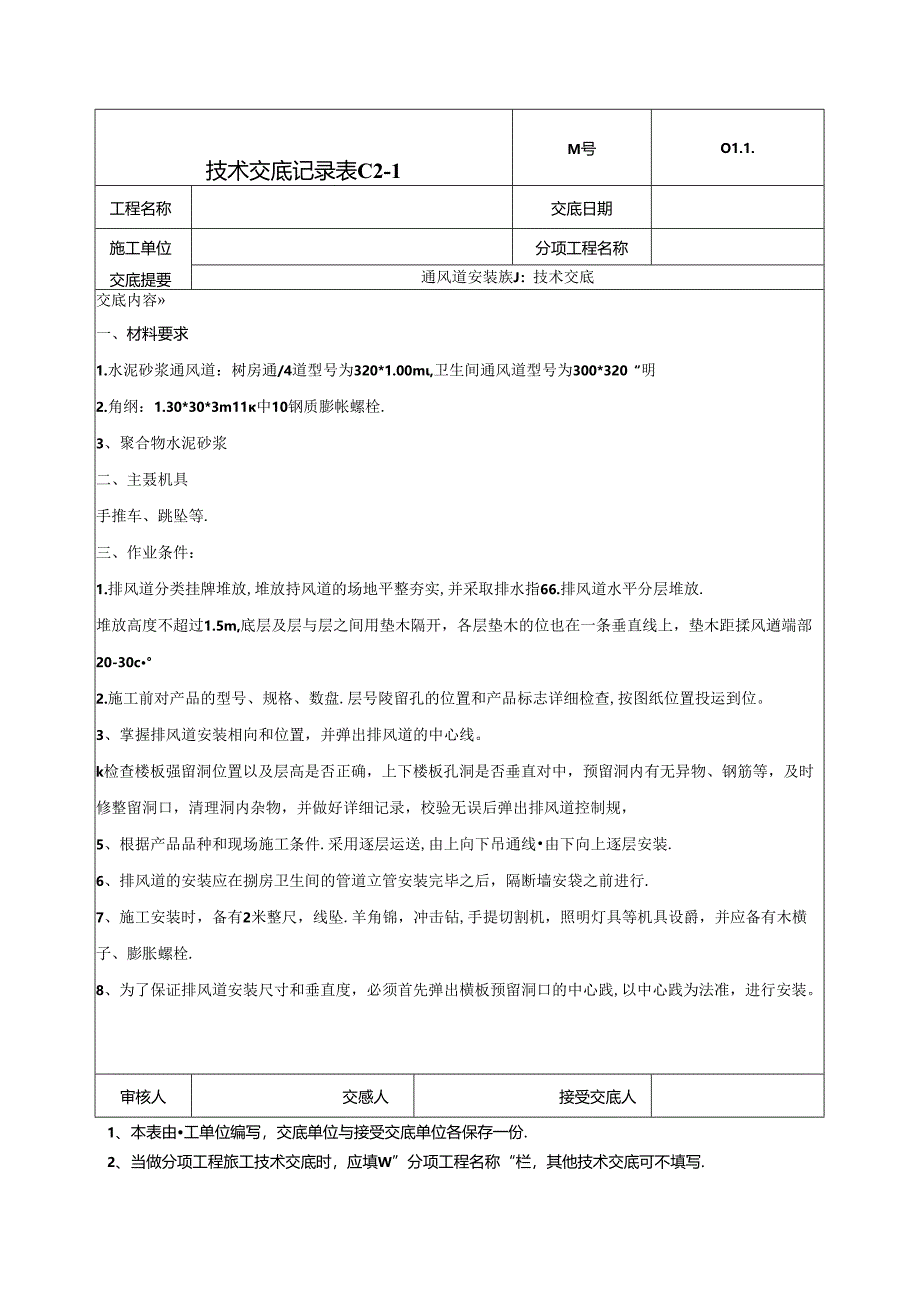

1、技术交底记录表C2-1M号O1.1.工程名称交底日期施工单位分项工程名称交底提要通风道安装族J：技术交底交底内容一、材料要求1.水泥砂浆通风道：树房通/4道型号为320*1.00m,卫生间通风道型号为300*320“明2.角纲：1.30*30*3m11中10钢质膨帐螺栓.3、聚合物水泥砂浆二、主聂机具手推车、跳坠等.三、作业条件：1 .排风道分类挂牌堆放,堆放持风道的场地平整夯实,并采取排水指66.排风道水平分层堆放.堆放高度不超过1.5m,底层及层与层之间用垫木隔开，各层垫木的位也在一条垂直线上，垫木距揉风遒端部20-30c2 .施工前对产品的型号、规格、数盘.层号陵留孔的位置和产品标志详细
2、检查,按图纸位置投运到位。3、掌握排风道安装相向和位置，并弹出排风道的中心线。k检查楼板强留洞位置以及层高是否正确，上下楼板孔洞是否垂直对中，预留洞内有无异物、钢筋等，及时修整留洞口，清理洞内杂物，并做好详细记录，校验无误后弹出排风道控制规，5、根据产品品种和现场施工条件.采用逐层运送,由上向下吊通线由下向上逐层安装.6、排风道的安装应在捌房卫生间的管道立管安装完毕之后，隔断墙安袋之前进行.7、施工安装时，备有2米整尺，线坠.羊角锦，冲击钻,手提切割机，照明灯具等机具设爵，并应备有木横子、膨胀螺栓.8、为了保证排风道安装尺寸和垂直度，必须首先弹出横板预留洞口的中心践,以中心践为法准，进行安装。

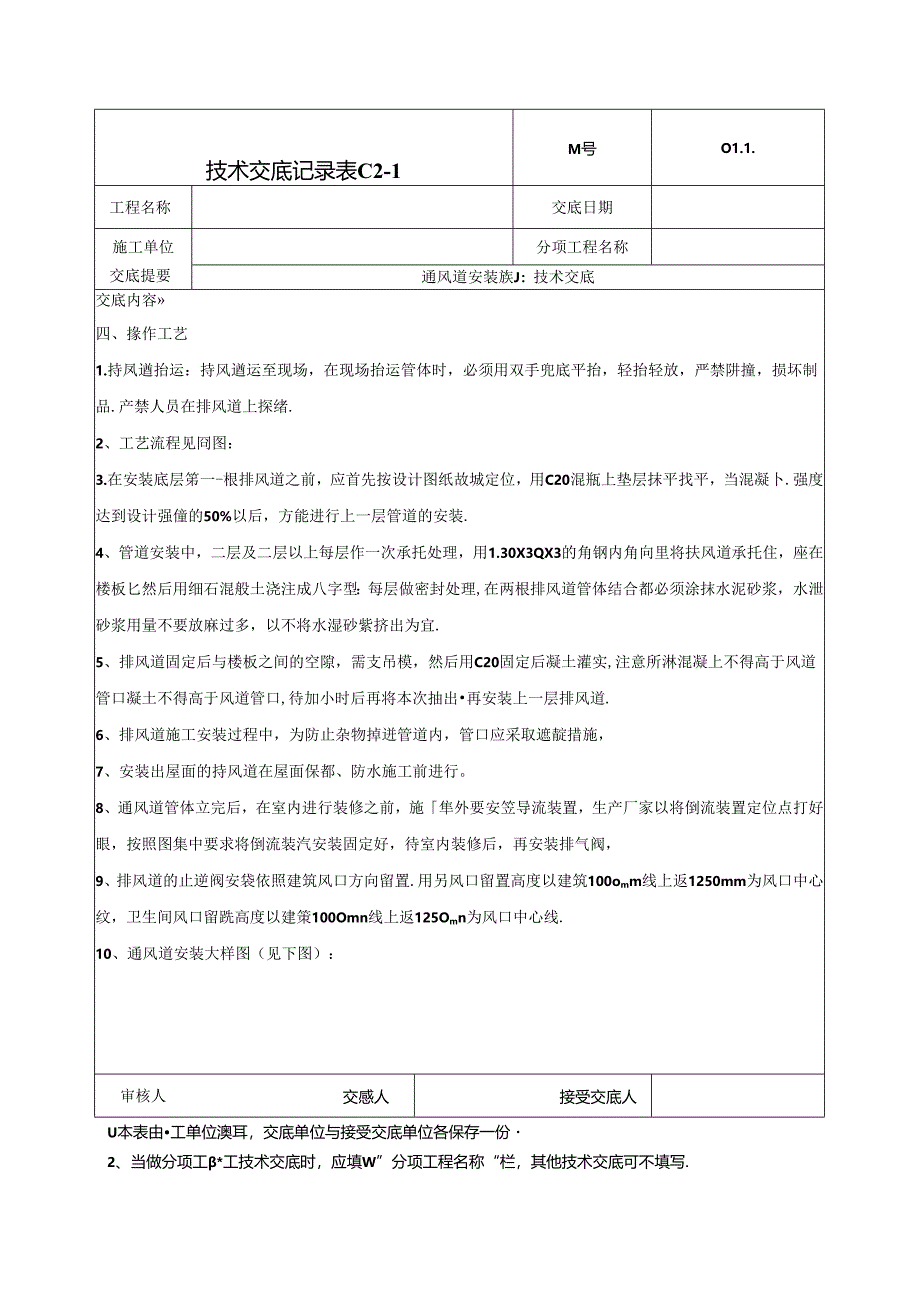

3、审核人交感人接受交底人1、本表由工单位编写，交底单位与接受交底单位各保存一份.2、当做分项工程旅工技术交底时，应填W”分项工程名称“栏，其他技术交底可不填写.技术交底记录表C2-1M号O1.1.工程名称交底日期施工单位分项工程名称交底提要通风道安装族J：技术交底交底内容四、掾作工艺1.持凤遒抬运：持风遒运至现场，在现场抬运管体时，必须用双手兜底平抬，轻抬轻放，严禁阱撞，损坏制品.产禁人员在排风道上探绪.2、工艺流程见冏图：3.在安装底层笫一-根排风道之前，应首先按设计图纸故城定位，用C20混瓶上垫层抹平找平，当混凝卜.强度达到设计强僮的50%以后，方能进行上一层管道的安装.4、管道安装中，二层
4、及二层以上每层作一次承托处理，用1.30X3QX3的角钢内角向里将扶风道承托住，座在楼板匕然后用细石混般土浇注成八字型：每层做密封处理,在两根排风道管体结合都必须涂抹水泥砂浆，水泄砂浆用量不要放麻过多，以不将水湿砂紫挤出为宜.5、排风道固定后与楼板之间的空隙，需支吊模，然后用C20固定后凝土灌实,注意所淋混凝上不得高于风道管口凝土不得高于风道管口,待加小时后再将本次抽出再安装上一层排风道.6、排风道施工安装过程中，为防止杂物掉迸管道内，管口应采取遮靛措施，7、安装出屋面的持风道在屋面保都、防水施工前进行。8、通风道管体立完后，在室内进行装修之前，施隼外要安笠导流装置，生产厂家以将倒流装置定位点

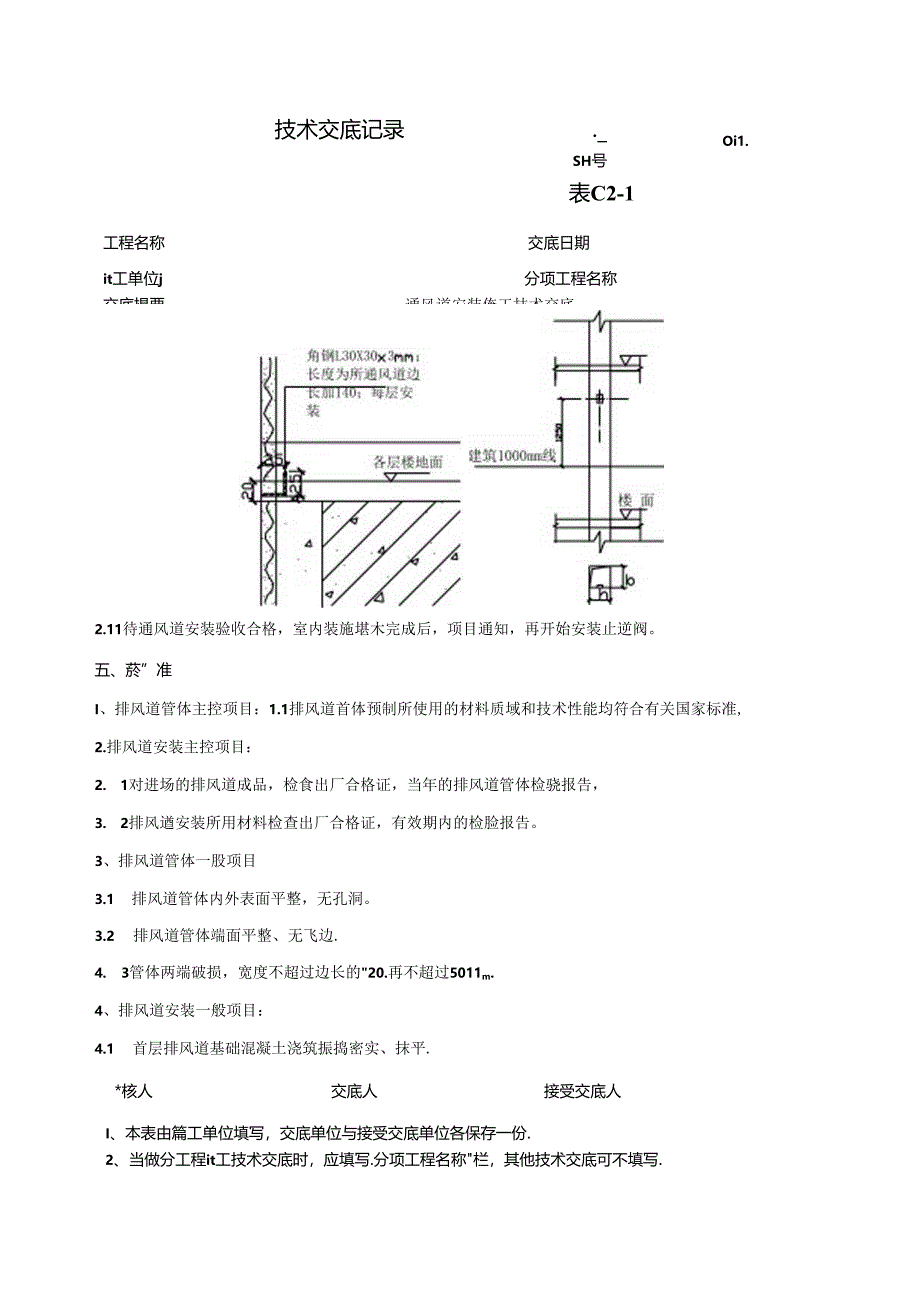

5、打好眼，按照图集中要求将倒流装汽安装固定好，待室内装修后，再安装排气阀，9、排风道的止逆阀安袋依照建筑风口方向留置.用另风口留置高度以建筑100omm线上返1250mm为风口中心纹，卫生间风口留跣高度以建策100Omn线上返125Omn为风口中心线.10、通风道安装大样图（见下图）：审核人交感人接受交底人U本表由工单位澳耳，交底单位与接受交底单位各保存一份2、当做分项工*工技术交底时，应填W”分项工程名称“栏，其他技术交底可不填写.技术交底记录._SH号表C2-1工程名称交底日期it工单位j分项工程名称交底提要通风道安装俺工技术交底交底内容Oi1.2.11待通风道安装验收合格，室内装施堪木完成
6、后，项目通知，再开始安装止逆阀。五、菸”准I、排风道管体主控项目：1.1排风道首体预制所使用的材料质域和技术性能均符合有关国家标准,2.排风道安装主控项目：2. 1对进场的排风道成品，检食出厂合格证，当年的排风道管体检骁报告，3. 2排风遒安装所用材料检查出厂合格证，有效期内的检脸报告。3、排风道管体一股项目3.1 排风道管体内外表面平整，无孔洞。3.2 排风道管体端面平整、无飞边.4. 3管体两端破损，宽度不超过边长的20.再不超过5011m.4、排风道安装一般项目：4.1 首层排风道基础混凝土浇筑振捣密实、抹平.*核人交底人接受交底人I、本表由篇工单位填写，交底单位与接受交底单位各保存一份
7、.2、当做分工程it工技术交底时，应填写.分项工程名称栏，其他技术交底可不填写.技术交底记录表C2-1M号041工程名称交底日期BIj1.Mfc分项工程名称MUX通风道安奘检工技术交底交底内容42各层持风道结合部水泄砂浆必须饱满、填实，严禁出现泥抹，留右空隙现S1.4.3排风道与楼板、墙壁接缱处，混凝土填实、振实,表面砂浆抹平。5,允许偏差及检查方法：项目允许偏差mm）检脸方法长度0,-9钢尺检件壁厚0,+4钢尺版-珀及中部，取我中较大值海面外a0.-6削尺技一端及中部.收其中较大值轮蜘尺寸b0,-4例尺埴一端及中部，取其中较大值截面对角战5钢尺修两个对角线垂直度1./1000拉战钢尺量（1.
8、为排风道管体长度）平出度52m战尺和塞尺检查排风道（舟层）安装允许偏差表项目允许偏差（111）检脸方法中心线+3.0用经玮仪进行校对平整度+3,0用秋尺和富尺检查垂直度+3.0用箱尺线坠检查排风道与埠面距离+5.0用刷尺检杳6、排风道外观质埴检舱和安装质量检查由施工单位进行自检，检交散地为全部，并做好检查记录。大、安全文明*工及环保注意事项1、搬运排风道时,双手兜底平抬，轻抬轻放，避免损坏，严禁操作人员在通风道上踩踏，2、排风道运输途中，堆放离仪不应大于6层，每层之间加垫木.垫木位次在两端30Cn1.左右.在施工场内堆放排风道时，应选平坦坚实的场地，层层设垫木，裔度一致，上下位次时齐，堆放高度
9、不得超过6层。3、风道安装垂直度不切过3rrcn/层，4、缺楞掉角的烟风道不得运进场内,更不得安装使用.5,施工现场要及时消理做好工先场酒.6、施工及叼运至钢筋料场处里垃圾场.审核人交底人接受交底人1、本表由it工单位填写，交底单位与接受交底单位各保存一份2、当做分虹程施工技术交底时，应填写“分项工程名葬”栏，其他技术交底可不填写.附图，持风道安装施工工艺流程图4、施工作业时必须1.豳穿或个人防扑用港入旅工现场必须戴安全帽。不许私自用.亚林FiUUJI止挂风道与楼板、堵壁接缝施工处理施工火，严禁泄后操作。5、穿拖鞋、i跟鞋、赤坪或赤政不准i#1.油工现场一6、穿硬底鞋不得进行登id竺I网7,在
10、高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电饵机等电动机具用电、配电箱必须要有漏电保护装理和乩好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，威绝缘手套。10,工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检杳卜.方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12,未经安全教育培训合格不得上岗，非操作者严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂车后再作业.14,尚处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、爆痫病以及不适于高空作业的人员，不得从事i空作业。
