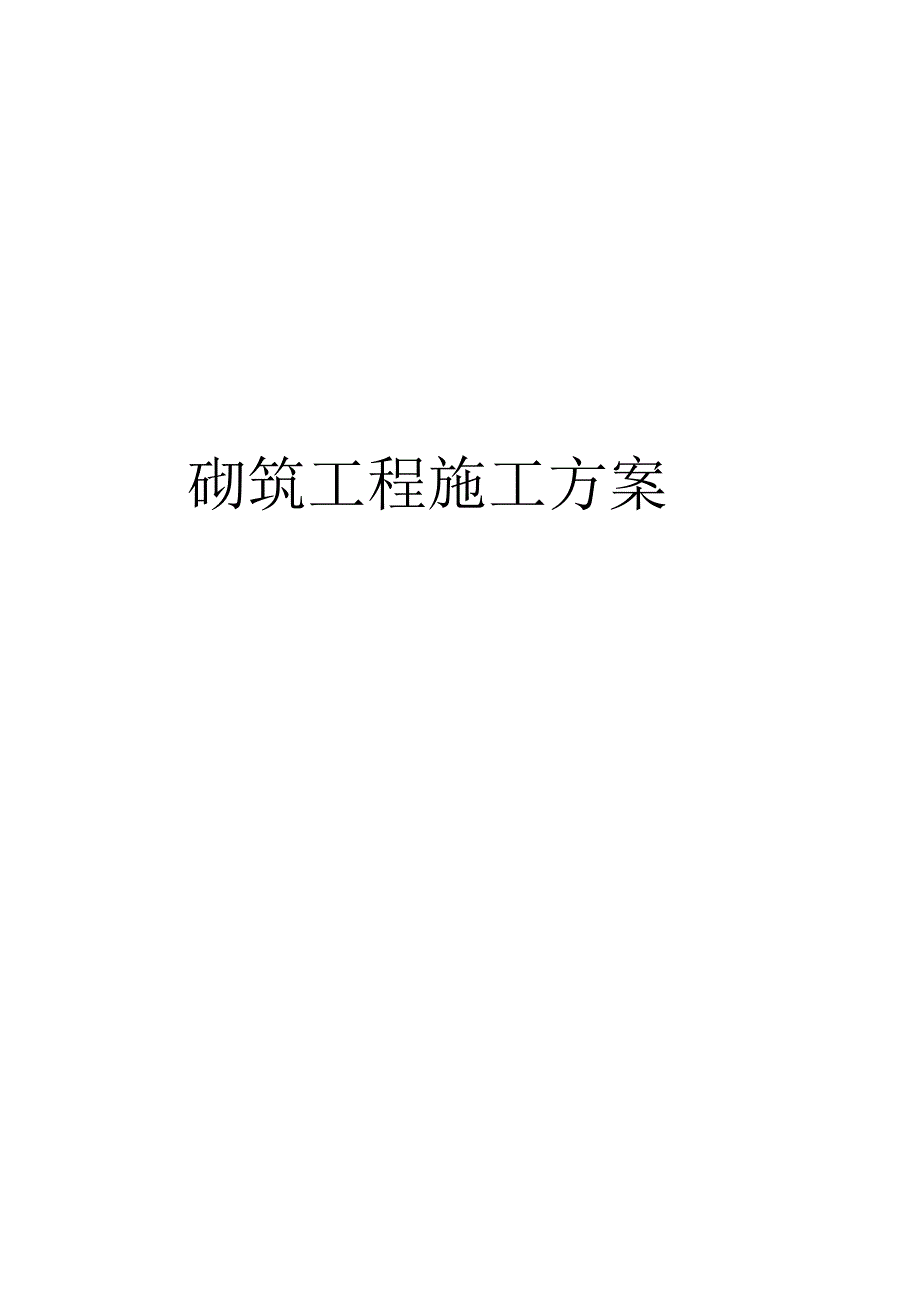

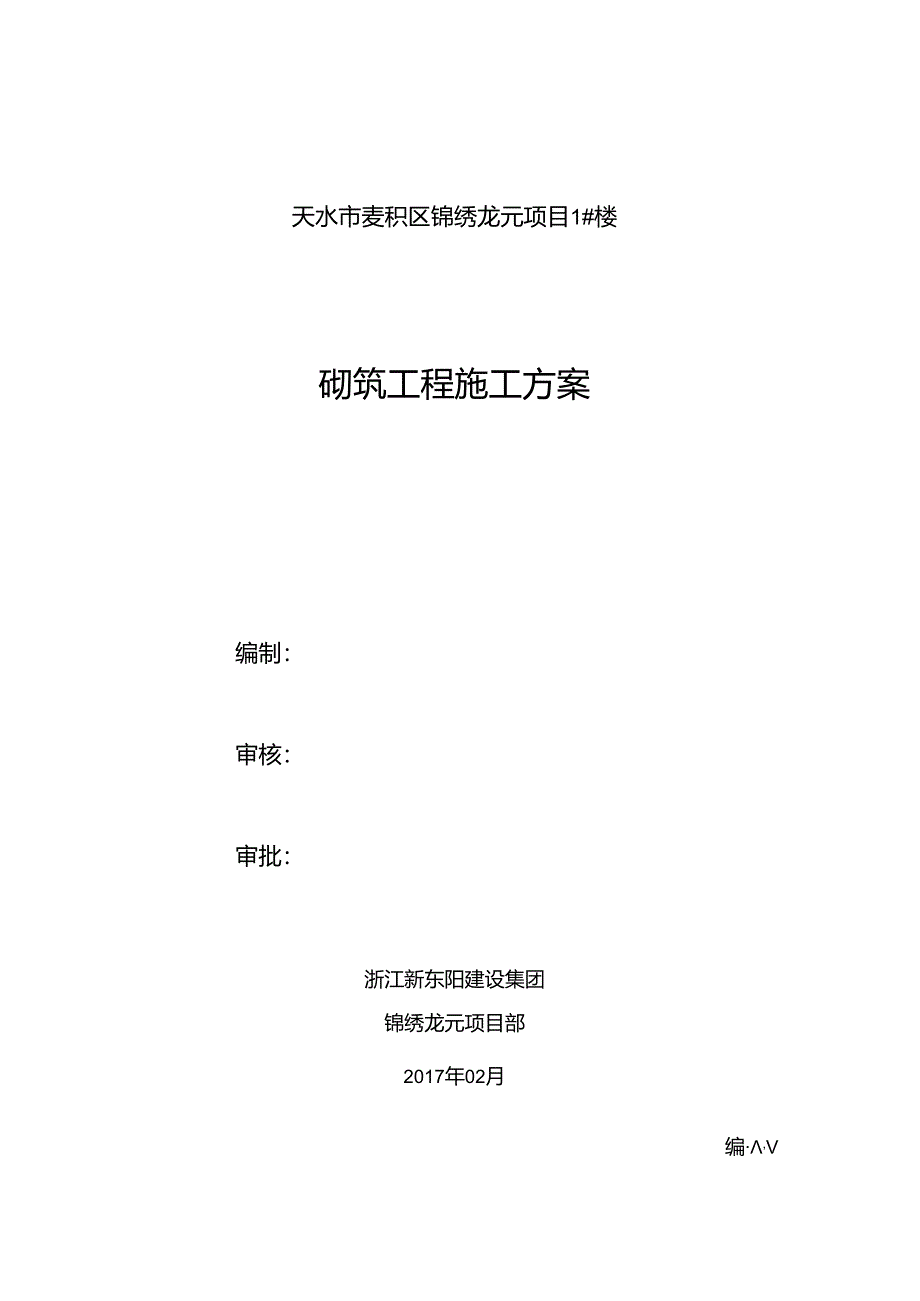

1、砌筑工程施工方案天水市麦积区锦绣龙元项目1#楼砌筑工程施工方案编制：审核：审批：浙江新东阳建设集团锦绣龙元项目部2017年02月编,V制1二、工程概况1三、施工准备1（一）、技术准备1（二）、材料准备2（三）、机具准备3四、施工工艺3（一）、工艺流程3（二）、基层处理3（三）、弹线3（四）、植筋3（五）、准备砌筑砂浆6（六）、摆样6（七）、立皮数杆6（八）、挂准线6（九）、砌筑7（十）、构造柱浇筑7（十一）、塞缝收尾8五、构造要求8（一）后砌墙要求8（二）、构造柱要求10（三）、圈梁过梁要求10六、注意事项11七、质量要求12八、成品保护13九、文明施工13十、雨季施工14砌体工程施工方案一、
2、编制依据1、天水市麦积区锦绣龙元项目I=楼施工图纸；2、天水市爰积区锦绣龙元项目1学楼施工组织设计；3、建筑工程施工质量验收统一标准(GB50300-2013)；4、砌体结构工程施工质量验收规范(GB50203-2011)；5、砌体工程现场检测技术标准(GB/T50315-2011)；6、砌体结构设计规范(GB50003-2011)；7、砌体结构工程施工规范(GB50924-2014)；二、工程概况锦绣龙元项目位于天水市麦积区。地下一层、地上十七层.框架剪力墙结构,总建筑面积m内、外墙采用200及250厚加气混凝土砌块，卫生间、厨房、隔墙及管道井隔墙均为120厚非承重空心砖，V5混合砂浆砌筑；
3、地下室采用MU1.O烧结粘土多孔砖,M7.5水泥砂浆砌筑。该工程由天水聚信城镇化建设开发有限公司开发建设，浙江新东阳建设集团承建，上海福达工程建设监理咨询有限公司监理。本方案不完全涵盖电梯井砌筑做法，电梯井砌筑除应满足本方案构造要求外，还应满足后期电梯安装厂家所出示的电梯图纸要求。三、施工准备(一)、技术准备1、砌筑前认真熟悉图纸，核实门窗洞口位置及尺寸，确定窗台、过梁标高，熟悉设计图纸及规范中相关的材料、构造等各项要求.2、准备好施工需用的测量设备，并确保其在检验有效期内且各项使用功能正常。3、施工前，由技术负责人向劳务带班管理人员及劳务队作业人员针对本工程实际特点进行施工方案技术交底和安全
4、交底工作，使每个操作人员在施工前能够清楚施工方法、技术要点、质量标准、安全要求等，以及清楚施工薄弱环节应加强处理的部位。4、组织施工员提前放出楼层标高线、后砌墙位置线、门洞口线、植筋位置线、构造柱位者线，经复核,办理预检手续。预检合格后方可进行下一步的施工。（二）、材料准备1、本工程砌筑工程中除注明外所用的混凝土均采用C25细石混凝o2、砌体材料本工程砌体材料采用以下两种：加气混凝土砌块、烧结黏土多孔病，以上砌体材料分类批量进入现场，提供出场合格证、厂家资质、产品性能检测报告等、材料外观、质量、尺寸、规格的物理性能符合砌体结构工程施工质量验收规范中的要求，产品经监理及质检部门认可后进行现场抽样
5、复试。3、砌筑砂浆本工程0000以下采用M7.5水泥砂浆，土0.000以上M5.0混合砂浆，水泥：采用通用硅酸盐水泥32.5级，进场水泥应按品种、标号、出厂日期分别堆放，并保持干燥。不同品种的水泥不得混合使用。2砂：采用中砂，拌制前过筛,筛除其中含有的草根等杂物，砂的含泥量不得超过5观在搅拌地点设磅秤，砂按配合比要求的用量过称后，倒入定量独轮小斗车。3水：拌制用水采用自来水。4外加剂应符合国家现行有关标准规定。（三）、机具准备1、垂直运输机械：采用人货电梯进行垂直运输。2、其他：搅拌机、手推车、手持电钻、钢卷尺、灰铲、线绳、莫尺、灰桶、线坠、托线板、瓦刀、小锤、小水桶、线锤、水平尺、砂浆吊斗、
6、皮数杆、工具袋、定做工具式操作架等。四、施工工艺（一）、工艺流程基层处理T弹线T植筋T制备砌筑砂浆T摆样T立皮数杆T挂准线T砌筑r构造柱浇筑T塞缝收尾。（二）、基层处理砌筑前应事先将楼层内洒落的混凝土、多余的钢管、木方模板等清理干净，需要修补的楼面要提前修补。清理完成后按照水准点在各楼层上弹出标高控制线（建筑五零线），对于坑洼较大的楼面需用砂浆找平。（三）、弹线根据施工图在各层楼板分别放出墙体的轴线、外边线、门洞口线、构造柱位置等。放线结束后应及时组织骗线；经监理单位复核无误后，方可进行下道工序施工。（四）、植筋填充墙施工前，必须把与结构墙柱连接部位的拉结筋和构造柱等按规范要求设者完毕。1、植
7、筋工艺流程及施工操作要点（1）工艺流程：弹线定位一钻孔一清孔T配胶一注胶一植筋T检查验收及拉拔试验（2）施工操作要点钢筋混凝土结构施工完毕后,在填充墙砌体施工前,进行拉结筋的施Io“植筋法”施工拉结筋主要工艺如下。D弹线定位。对照施工图,在填充墙与柱或墙相连接的结构表面,按设计图纸或构造要求在设置拉结筋的位置,沿高度方向进行弹线,先弹竖线,再弹横线,横竖线相交部位,即为拉结筋的钻孔位置“2）钻孔。根据弹出的钻孔位置,用冲击钻钻孔,孔深和孔径按如下要求，孔深按215d考虑,孔径按d+24mm控制,钻孔时要使用冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直。孔深用冲击钻上顶杆控制,如钻孔时遇到柱
8、（墙）主筋,可把钻孔位置水平平移一个钢筋直径的位置,重新钻入,如有需要则根据砌块模数适当调整箍筋或混凝土墙体水平筋,根据灰缝大小适当调整钻孔位置,废孔用1：1水泥砂浆进行处理。3）清孔。钻孔完成一个结构面后,可进行清孔操作。清孔的目的是要吹清内粉尘,采用专用毛刷和吹风机（橡皮气囊、手推式气筒或手动、电动吹风机）配合进行。清孔时用“四吹三刷”法,即先吹清孔浮尘,然后用专用毛刷清刷孔壁,清刷时毛刷在孔内抽拉转动,如此反复吹刷，在清孔时严禁用水冲刷，这样无法达到设计的粘结强度,影响拉结质量;清孔具体要求可参照选用植筋胶产品的使用说明书灵活掌握。4）注胶。根据产品说明书确定具体方法。一般液体状胶可用手
9、持式自动压力灌浆器进行注胶操作拉动拉杆,将配好的植筋胶拌合物吸入内囊，注胶时要注意排除钻孔内的空气,将注胶咀伸入钻好的植筋孔中约8cm左右,推动拉杆使胶料注入孔内，边推拉杆边向孔外拔灌浆器,直至灌浆器注胶咀抽出至离孔口1/3孔深（约3cm左右）时方可停止注胶，以植入拉结筋后胶液略有被挤出为度。一次配好的植筋胶拌合物注胶完成后,应把套筒、弹簧、拉杆用丙酮清洗干净，以利再用。5）植筋,，植筋应在注胶完成后立即进行。为保证胶体饱满,注胶完成后,将加工好的拉结筋植入端蘸少许胶液,缓缓插入植筋孔。操作时要边插入边沿一定方向转动多次,以使植筋胶与拉结筋和混凝土孔壁表面粘结密实。拉结筋在植筋施工前应彻底清除
10、表面附着物、浮锈和油污。拉结筋要插入孔道最深入，常温下保证24h不扰动（时间按植筋胶说明书控制），达到要求后方可进行填充墙体砌筑施工。6）检查验收。按植筋胶说明书介绍的产品凝胶时间和固化时间,一般20分种和48小时,植筋到位后,凝胶前要派专人现场看护施工完的拉结筋,严防碰撞;胶体完全固化后方可进行拉拔试验。采用非破坏性检验,试验值达到设计要求后卸荷。植筋过程完成后,专业工长要对所有拉结筋进行检查,检查合格填写钢筋隐蔽验收记录表和检验批验收记录表,然后请专业质检员进行验收核定，核定无误后报请现场监理工程师进行验收,并在钢筋隐蔽验收记录表和检验批验收记录“（3）、机具设备钢卷尺、墨线盒、红蓝铅笔、
11、冲击钻、专用毛刷、吹风机（橡皮气囊、手推式气筒、手动或电动吹风机）、铁桶或塑料桶（配胶容器），搅拌棒、手持式自动压力灌浆器、钢丝刷等，（4）、质量要求1）主控项目。（D钻孔孔径符合设计要求及有关规定。（2）钻孔内应清理干净,无粉尘、植筋胶产品要求孔道干燥的要保持孔道干燥。2） 一般项目。（1）钻孔位置应符合设计（构造）要求和砌块模数。（2）钻孔深度允许偏差为（+20mm.Omm）,水平度允许偏差为5mm,位置允许偏差为5mmo（五）、制备砌筑砂浆本工程砌筑砂浆采用搅拌机拌合C搅拌混合砂浆时，应先将砂与水泥干拌均匀，再加掺加料（石灰膏、黏土膏）和水拌合均匀。拌制水泥砂浆，应先将砂与水泥干拌均匀，
12、再加水拌合均匀。砂浆搅拌时间，自投料完算起不得少于2分钟。拌成后的砂浆，其稠度应在60-8OmnI之间，分层度不应大于30mm,砂浆拌成后和使用时，均应盛入贮灰器中。如砂浆出现泌水现象，应在砌筑前再次拌合。砂浆应随拌随用“水泥砂浆和混合砂浆必须分别在拌成后3h和4h内使用完毕；当施工期间最高气温超过30C。时,必须分别在拌成后2h和3h内使用完毕。对掺用缓凝剂的砂浆,其使用时间可根据具体情况延长.不得使用过夜砂浆。（六）、摆样砌筑前，按墙段实量尺寸和砌块规格尺寸进行排列摆块，不足整块的可锯成需要的尺寸,但不得小于砌块长度的1/3。尽量使门窗垛符合砖的模数，偏差小时可通过灰缝调整，以减小斩砖数量
13、，（七）、立皮数杆为控制墙体竖向尺寸及各部位构件的竖向标高,保证灰缝厚度的均匀性，砌筑开始前需立皮数杆。在皮数杆上划出每皮砖和灰缝的厚度、门窗洞、圈梁或过梁、楼板等的标高，立于墙的转角处.其基准标高用水准仪校正。如墙的长度很大，可每隔5m再立一根。（八）s挂准线砌筑过程中，要绷水平线、挂线锤，随时调整墙体的平整度和垂直度。砌筑时采用单面外手挂线，每层砖都要穿线看平，使水平缝均匀一致,平直通顺。如果长墙几个人同时砌筑共用一根通线时，中间应设置支线点，小线要拉紧线，每层砖应穿线看平，使水平缝均匀一致，平直通顺。（九）、砌筑砌筑前一天，将加气混凝土砌块及与原结构相接处撒水湿润，以保证砌体的良好粘结；
14、加气验块使用前砌筑面应浇水湿润以保证砂浆的粘结强度.严禁使用干砌块或含水饱和的砌块。基层不平时，开始砌筑前做好地面找平层，不得在砌筑过程中逐步赶平。找平层厚20mm以内用水泥砂浆找平，超过20mm用细石碎找平。在砌筑墙底部，砌筑加气混凝土块墙体时应先在墙底部砌烧结普通砖，高度不宜小于200mmo合理选材和摆放材料，对破损严重的加气碎块应加工粘结成需要尺寸的材料使用，在砌筑时应将材料最好的一面放置在墙体统一的明面上.洞口两侧应选用规则整齐的砌块砌筑，以保证观感良好；最下一层如灰缝厚度大于20mm时，应用细石混凝土找平铺砌，加气块用M5混合砂浆，采用满铺满挤法砌筑.上下皮错缝砌结.转角处相互咬砌搭
15、接，每隔二皮砌块订扒订一个，梅花形设置。砌块墙的丁字交接处，应使横墙砌块隔皮露头。砌筑砂浆应饱满，灰缝宽度和深度一致,平整光滑，面层上砂浆清除干净，常温下铺灰长度应控制在1.5m内，垂直灰缝灌缝时，宜采用临时夹板.保证灌缝密实。加气碎块墙的临时间断处应砌成阶梯形接槎，不允许留直槎。后砌墙砌至接近梁、板底时，应留20mm空隙.待后砌墙砌筑完并应至少间隔Hd后，再将其填补。（十）、构造柱浇筑构造柱施工工序：绑扎钢筋一填充墙砌筑一支模一浇混凝土一拆模，.1、构造柱纵筋上下端应与上下梁板植入构造柱纵筋搭接连接。2、封模前应将柱底垃圾清理干净,构造柱底部应先找平以保证模板位置正确,防止模板底部漏浆。3、支设模板必须与所在墙的两侧严密贴紧，支撑牢靠，防止模板缝漏浆。构造柱浇灌混凝土前，必须将马牙槎部位和模板浇水湿润。4、构造柱应在砌完一个楼层后连续分层浇灌,每浇灌400500m111高度应捣实一次。距离梁顶15Cm处应支成斜模高出梁底IOeV,混凝土浇注也高出IOCM,振捣密实，拆模后趁混凝土强度还不太高时即刻剔除斜槽处多余混凝土。（十一）、塞缝收尾构造柱浇筑完成且墙体砌筑完成M天后方可进行顶部塞缝，顶部
