1、光伏组件材料及工艺流程解读光伏行业，也被称为太阳能光伏产业，是指利用太阳能将光能转化为电能的一种产业。它的核心技术是太阳能电池技术，通过太阳能电池将太阳能辐射转化为宜流电能，进而通过逆变器将其转化为交流电能，以满足人们生活和工业生产中的电力需求。光伏行业是可再生能源行业的重要组成部分，并且随着全球能源危机的加剧以及环境保护意识的提升，该行业正在迅速发展，并成为未来能源领域的关键一环。除了大规模并网发电和离网应用外，太阳能还可以通过多种方式储存，如抽水、超导、蓄电池、制氢等，这使得太阳能几乎可以满足未来稳定的能源需求。光伏全产业链如图1所示。上图-原材H及组成中蹲-舅装制造冶锻工立般/技XRtt

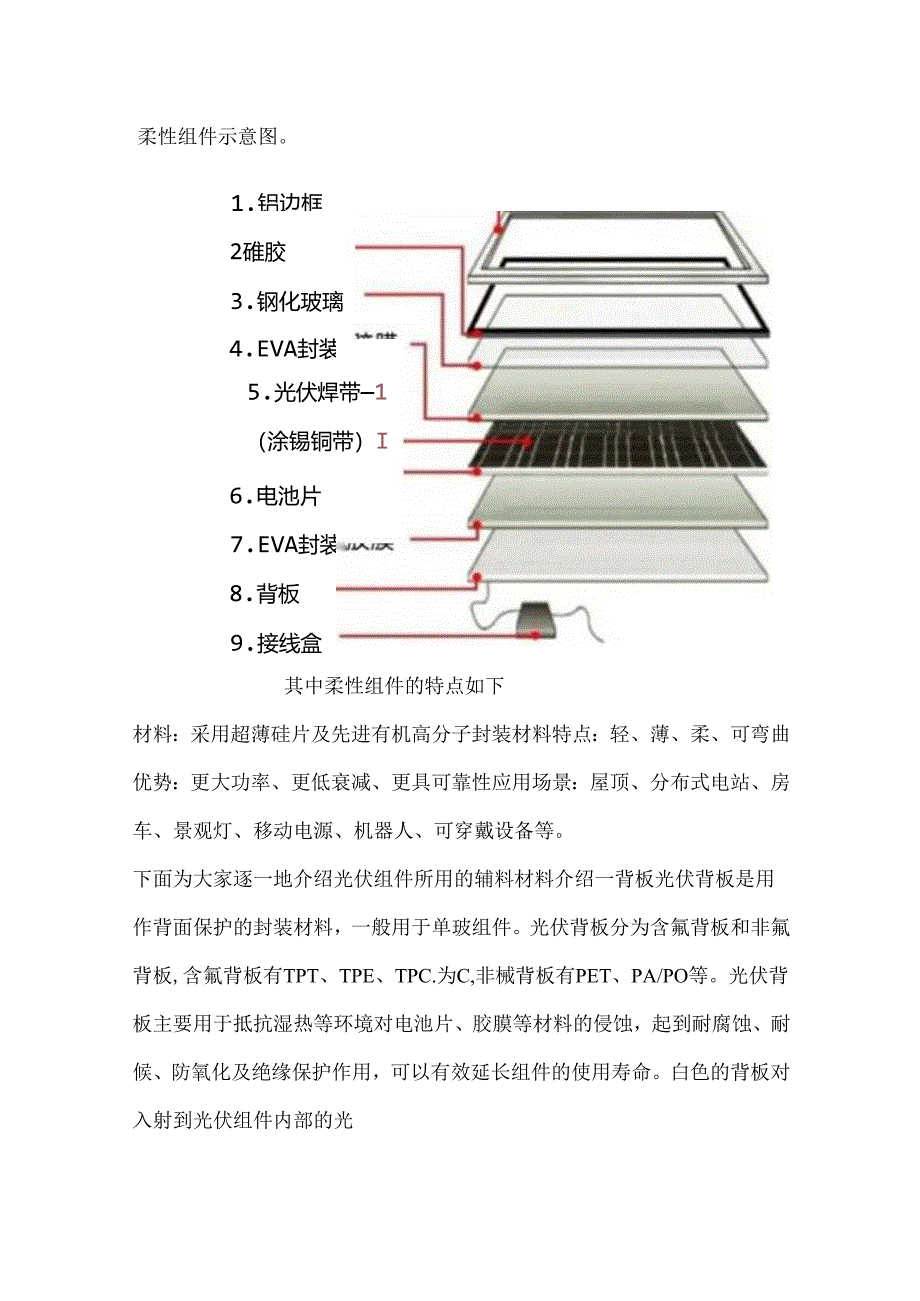

2、tfiAU口ra0社棒aa步神片石英b.纯M动力PtTM乙质*IKfEn设伯I（材口依光伏SHRHIttt1.EVA羽仔逆变光伏组件支荣汇案沈伏产下力施伏总应用领域主要是光伏电站的播.系统修成与谭曹.九伏产重上包格/，H的冷媒汶/切片易不节.主费产品是中参tf1.竹的JKM,括片/偎零/纯强/石英砂明光伏产殳中主方构窿光供电站所离的ta性和M件，包聒太电M电泡生产.光伏发电纲件的黑等环节.K.。划I中舞光4UB件本BXVKWA.占比&处札其次是占比12%的边Ir8%的*.5、的咬质.4%的板.4%的年停等K处维馀.图1：光伏全产业链以卜.图2为光伏组件的结构图、图3为常规组件示意图、图4为柔性

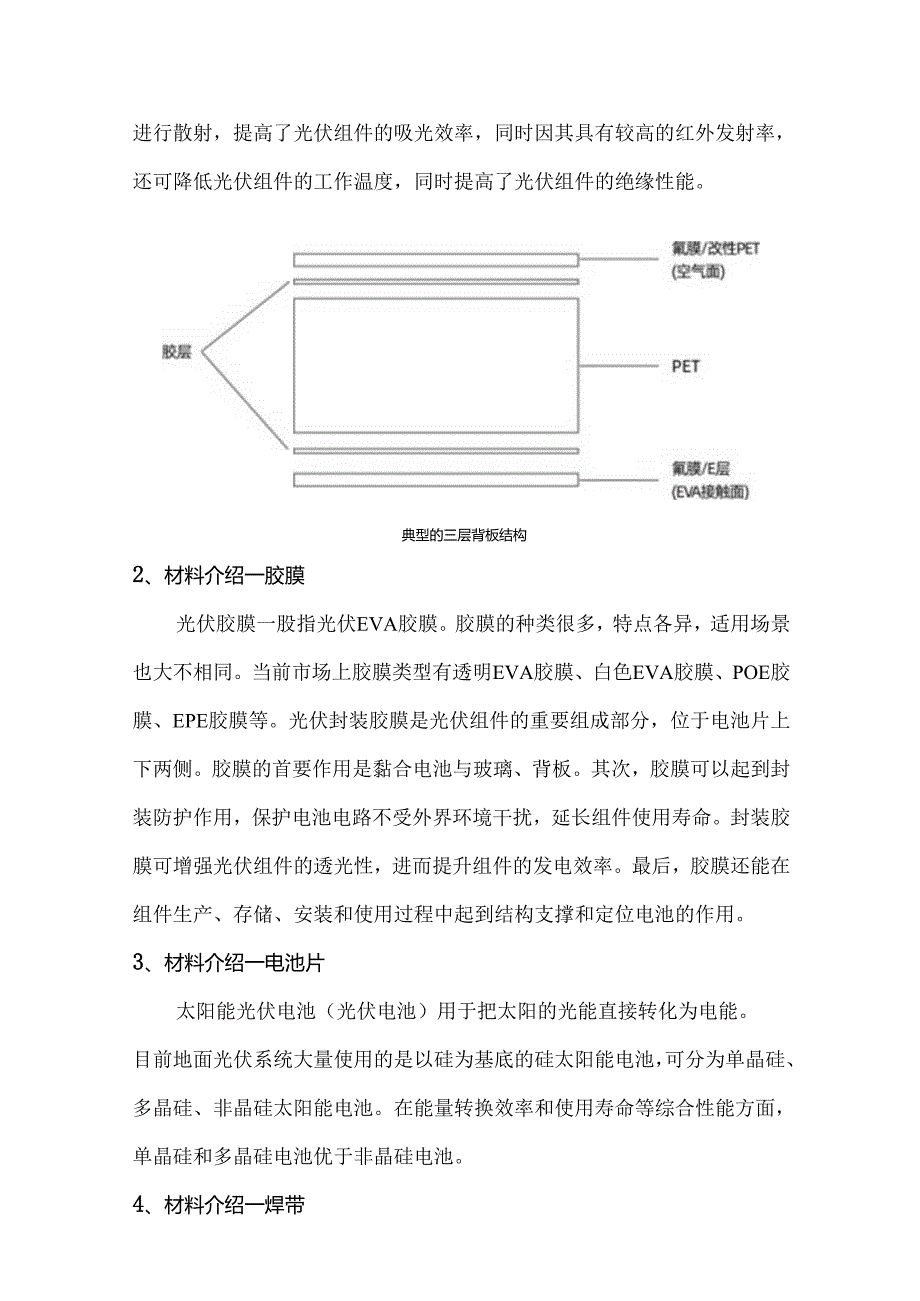

3、组件示意图。4.EVA封装胶膜7.EVA封装胶膜9.接线盒1.铝边框12碓胶3.钢化玻璃6.电池片8.背板5.光伏焊带1（涂锡铜带）I其中柔性组件的特点如下材料：采用超薄硅片及先进有机高分子封装材料特点：轻、薄、柔、可弯曲优势：更大功率、更低衰减、更具可靠性应用场景：屋顶、分布式电站、房车、景观灯、移动电源、机器人、可穿戴设备等。下面为大家逐一地介绍光伏组件所用的辅料材料介绍一背板光伏背板是用作背面保护的封装材料，一般用于单玻组件。光伏背板分为含氟背板和非氟背板,含氟背板有TPT、TPE、TPC.为C,非械背板有PET、PA/PO等。光伏背板主要用于抵抗湿热等环境对电池片、胶膜等材料的侵蚀，起
4、到耐腐蚀、耐候、防氧化及绝缘保护作用，可以有效延长组件的使用寿命。白色的背板对入射到光伏组件内部的光进行散射，提高了光伏组件的吸光效率，同时因其具有较高的红外发射率，还可降低光伏组件的工作温度，同时提高了光伏组件的绝缘性能。典型的三层背板结构2、材料介绍一胶膜光伏胶膜一股指光伏EVA胶膜。胶膜的种类很多，特点各异，适用场景也大不相同。当前市场上胶膜类型有透明EVA胶膜、白色EVA胶膜、POE胶膜、EPE胶膜等。光伏封装胶膜是光伏组件的重要组成部分，位于电池片上下两侧。胶膜的首要作用是黏合电池与玻璃、背板。其次，胶膜可以起到封装防护作用，保护电池电路不受外界环境干扰，延长组件使用寿命。封装胶膜可
5、增强光伏组件的透光性，进而提升组件的发电效率。最后，胶膜还能在组件生产、存储、安装和使用过程中起到结构支撑和定位电池的作用。3、材料介绍一电池片太阳能光伏电池（光伏电池）用于把太阳的光能直接转化为电能。目前地面光伏系统大量使用的是以硅为基底的硅太阳能电池，可分为单晶硅、多晶硅、非晶硅太阳能电池。在能量转换效率和使用寿命等综合性能方面，单晶硅和多晶硅电池优于非晶硅电池。4、材料介绍一焊带光伏焊带，乂叫涂锡铜带，是在铜带表面涂敷锡基焊料形成的熨合导电材料，应用于光伏电池片的串联或并联，发挥汇集电流和导电的作用，是光伏组件焊接过程中的重要材料。光伏焊带分为互连焊带和汇流焊带。互连焊带用于连接光伏电池
6、片，收集、传输光伏电池片电流。汇流焊带用于汇集电池串产生的电流，并引出至接线盒内。焊带对于电流收集有宜接影响，进而影响组件的功率及发电效率。焊带一般都是以纯度大于99.9$的铜为基材，表而镀一层1025Um的SnPb(锌、铅)合金，以保证良好的焊接性能。根据不同标准，焊带可进行如下分类。根据铜基材可分为：纯铜(99.9%)、无氧铜(99.95%)焊带;根据涂层可分为:锡铅焊带(60鸵n,40%Pb).含铅含银涂锡焊带(62%Sn,36%Pb,2%g).无铅环保型涂锡焊带(96.5%Sn,3.5%Ag)、纯锡焊带等；根据屈服强度可分为：普通型、软型、超软型等。5、材料介绍一正面玻璃光伏玻璃，是一
7、种钠钙硅盐酸玻璃，主要用于光伏组件的封装。光伏玻璃会直接影响光伏组件的发电效率和使用年限。光伏玻璃一般为低铁钢化玻璃或者半钢化玻璃，具有以下特性。一是通透性好。透光率是影响光伏电池转换效率的关键因素。光伏玻璃需具有高透光性和对1200nm红外光的较高反射率。二是机械强度高。另外，光伏玻璃一般用于支撑光伏组件结构，增强光伏组件的承重和载荷，具有透光、减反射透光、阻水、阻气和防腐蚀的作用。6、材料介绍一接线盒接线盒主要由接线盒盖、密封圈、二极管、散热装置、盒体、导线、连接器组成。接线盒的主要作用是将太阳能电池产生的电力与外部线路进行连接，具有良好的电学性能的同时，接线盒的设计与尺寸必须满足使用环境
8、要求，包括：电气、机械、耐热、耐腐蚀和耐候等，同时不能对用户和环境带来危害。接线盒可以分为通用接线盒和智能接线盒，智能接线盒的芯片功能更加丰富，除了传统的旁路保护，还可以实现远程监控、智能关断、功率优化提升电站发电效率等功能。7、材料介绍一边框光伏边框是安装于玻璃外延的边框，主要用于固定、密封太阳能电池组件，便于光伏组件的运输与安装。目前市场用的边框主要有铝边框和复合材料边框。铝边框的安装作用如下：1 .可以保护玻璃边缘；2 .铝合金结合硅胶打边加强了组件的密封性能；3 .以大大提高组件整体的机械强度：4 .便于组件的安装，运输：5 .其是承载组件与支架的链接载体，通过固定能达到最佳的抗载能力
9、，从单位固定到集成，提升电站系统机械能力。复合材料边框应用场景为分布式光伏和海面光伏，由于国际的贸易壁垒，国内的碳达峰和碳中和目标以及光伏行业的降本趋势应运而生的复合材料边框，正在广泛应用于光伏行业中。复合材料边框具有轻质、高强度、耐腐蚀等优点，可以降低光伏电站的建设成本和维护成本，提高电站的效率和寿命。光伏板架构展示电池片背板铝合金边根多层钢化防护，防止内部器件腐蚀损坏钢化破璃接线盒8、材料介绍一硅胶硅胶主要用于粘接、密封层压好的玻璃光伏组件，粘接边框与玻璃、接线盒与背板（或玻璃），起到密封和连接作用。太阳能组件接线盒灌封太阳能组件接线盒粘接汇流条高效密封太阳能组件高效密封根据使用位置的不同
10、，硅胶分为密封胶和灌封胶。密封胶使用在边框k槽内和接线盒与背板底部，灌封胶一般用于接线盒内部，主要作用是保护接线盒内部电路。9、材料介绍一助焊剂传统的电广助焊剂的作用是在焊接温度下去除焊盘和焊料表面的氧化物，并形成保护层，防止基体的再次氧化，能够降低液态焊料的表面张力，从而提高焊料和焊盘之间的润湿性。光伏助焊剂（1）成分和作用其主要成分为有机酸活化剂、扩散剂、添加剂、成膜剂、溶剂等如下图5所示，主要作用是去除氧化物和降低被焊接材质表面张力，并在短时间内扼制氧化反应，从而提高焊带的焊接性能。成分作用溶剂乙醇、异丙醇等载体、溶解成膜剂高沸溶剂等保护不受氧化、去除氧化物活化剂有机酸等去除表面氧化物扩
