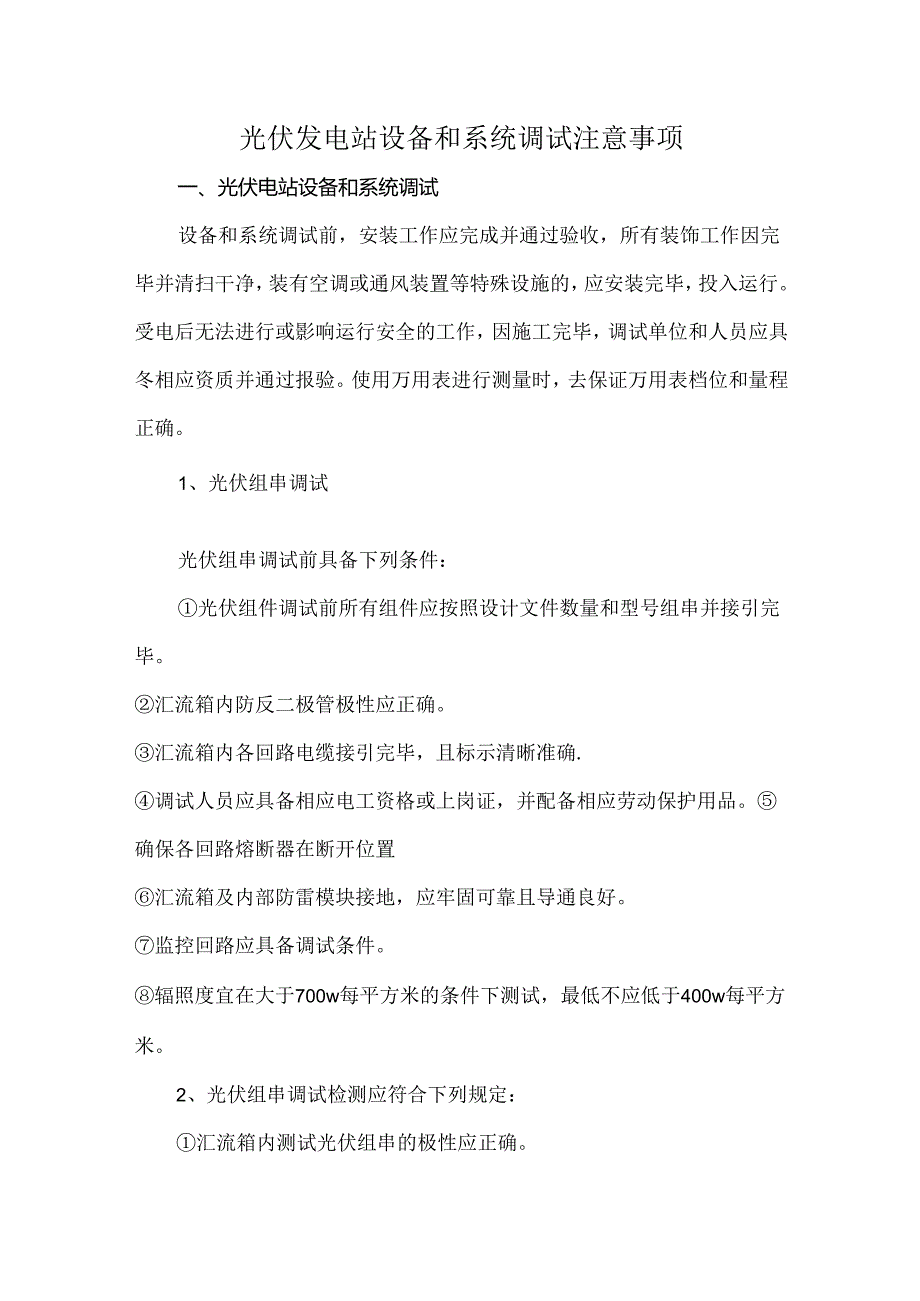

1、光伏发电站设备和系统调试注意事项一、光伏电站设备和系统调试设备和系统调试前，安装工作应完成并通过验收，所有装饰工作因完毕并清扫干净，装有空调或通风装置等特殊设施的，应安装完毕，投入运行。受电后无法进行或影响运行安全的工作，因施工完毕，调试单位和人员应具冬相应资质并通过报验。使用万用表进行测量时，去保证万用表档位和量程正确。1、光伏组串调试光伏组串调试前具备下列条件：光伏组件调试前所有组件应按照设计文件数量和型号组串并接引完毕。汇流箱内防反二极管极性应正确。汇流箱内各回路电缆接引完毕，且标示清晰准确.调试人员应具备相应电工资格或上岗证，并配备相应劳动保护用品。确保各回路熔断器在断开位置汇流箱及内
2、部防雷模块接地，应牢固可靠且导通良好。监控回路应具备调试条件。辐照度宜在大于700w每平方米的条件下测试，最低不应低于400w每平方米。2、光伏组串调试检测应符合下列规定：汇流箱内测试光伏组串的极性应正确。同一时间测试的相同组串之间的电压偏差不应大于5伏。组串电缆温度应无超常温的异常情况，确保电缆无短路、破损。直接测试组串短路电流时应由专业持证上岗人员操作，并采取相应的保护措施防止拉弧。在并网发电情况下，使用钳形万用表对组串电流进行测试，相同组串间电流应无异常波动或差异。逆电器投入运行前，宜将逆变单元内所有汇流箱均测试完成并投入。光伏组串测试完成后，应按照规定格式填写记录。3、逆变器在投入运行
3、后，会流向内光伏组串的投入退出顺序应符合下列规定。汇流箱的总开关具备断弧功能时，其投入退出应按下列步骤执行：先投入光伏组串小开关或熔断器，后投入汇流箱总开关。先退出汇流箱总开关，后退出光伏组串小开关或熔断器。汇流箱总输出采用熔断器。分支回路光伏组串的开关具备断弧功能时，其投入退出应按下列步骤执行：先投入汇流箱总输出熔断器，后投入光伏组串小开关。先退出箱内所有光伏组串小开关，后退出汇流箱，总输出熔断器。汇流箱总输出和分支回路光伏组串均采用熔断器时，在投入退出熔断器前均应将逆变器解裂。4、汇流箱的监控功能应符合下列要求：监控系统的通信地址应正确，通信良好，并且有抗干扰能力。监控系统应实时准确的反映

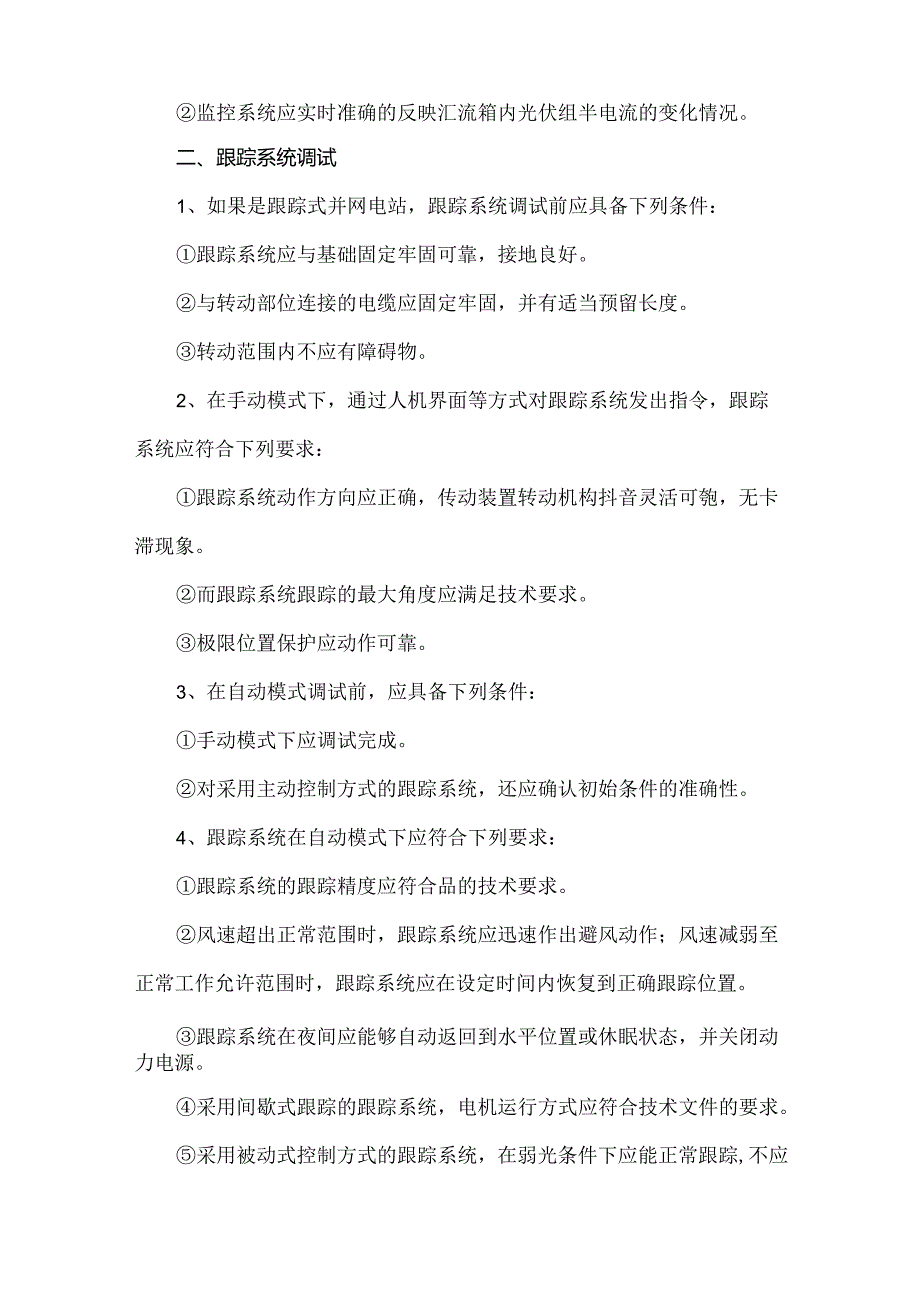

4、汇流箱内光伏组半电流的变化情况。二、跟踪系统调试1、如果是跟踪式并网电站，跟踪系统调试前应具备下列条件：跟踪系统应与基础固定牢固可靠，接地良好。与转动部位连接的电缆应固定牢固，并有适当预留长度。转动范围内不应有障碍物。2、在手动模式下，通过人机界面等方式对跟踪系统发出指令，跟踪系统应符合下列要求：跟踪系统动作方向应正确，传动装置转动机构抖音灵活可匏，无卡滞现象。而跟踪系统跟踪的最大角度应满足技术要求。极限位置保护应动作可靠。3、在自动模式调试前，应具备下列条件：手动模式下应调试完成。对采用主动控制方式的跟踪系统，还应确认初始条件的准确性。4、跟踪系统在自动模式下应符合下列要求：跟踪系统的跟踪精
5、度应符合品的技术要求。风速超出正常范围时，跟踪系统应迅速作出避风动作；风速减弱至正常工作允许范围时，跟踪系统应在设定时间内恢复到正确跟踪位置。跟踪系统在夜间应能够自动返回到水平位置或休眠状态，并关闭动力电源。采用间歇式跟踪的跟踪系统，电机运行方式应符合技术文件的要求。采用被动式控制方式的跟踪系统，在弱光条件下应能正常跟踪,不应受光线干扰产生错误动作。5、跟踪系统的监控功能调试应符合下列要求：逆电器控制电源应具备投入条件。监控系统应实施准确的反应跟踪系统的运行状态数据和各种故障信息。具备远程控制功能的跟踪系统，应实时响应远方操作，动作准确可靠。三、逆变器调试1、逆电器调试前应具备下列条件：逆变器
6、控制电源应具备投入条件。逆电器直流侧电缆应接线牢固且极性正确，绝缘良好。逆变器交流侧电缆应接线牢固且相序正确，绝缘良好。方阵接线正确，具备给逆变器提供直流电源的条件。2、逆变器调试前应对其做下列检查：逆变器接地应符合要求。逆变器内部元件应完好，无受潮无放电痕迹。逆变器内部所有电缆连接螺、栓插件、端子应连接牢固、无松动。逆变器本体配有手动合闸装置，具操作应灵活可靠，接触良好,开关位置指示正确。逆变器临时标志应清晰准确。逆变器内部应无杂物，并经过清灰处理。3、逆变器调试应符合下列规定：逆变器的调试工作宜由产生产厂家配合进行。逆变器控制回路带电时，应对其做如下检查：工作状态指示灯，人机界面屏幕显示应
7、正常，人机界面上各参数设置应正确。散热装置工作应正常。4、逆变器直流侧带电而交流侧不带电时应进行如下工作：;则量直流侧电压值和人机界面显示值之间偏差，应在允许范园内。检查人机界面显示直流侧对地阻抗值应符合要求5、逆变器宜流侧带电交流侧带电，具备并网条件时应进行如下工作：测量交流侧电压值和人机界面显示值之间偏差，应在允许范围内，交流侧电压及频率应在逆电器额定范围内且相序正确。具有门限位闭锁功能的逆变器，逆变器盘门在开启状态下，不应作出并网动作。6、逆变器并网后，在下列测试情况下逆变器应跳闸解列：具有门限位闭锁功能的逆变器，开启逆变器盘门。逆变器电网测试电。逆变器直流侧对地阻抗高于保护设定值。逆变
8、器宜流输入电压高于或低于逆变器设定的门槛值。逆变器直流输入过电流。逆变器线路侧电压偏出额定电压允许范围。逆变器线路频率超出额定频率，允许范围内。逆变器交流侧电流不平衡超出设定范围。7、逆变器的运行效率，防孤岛保护及输出电能质量等测试工作，应由有资质的单位进行检测。逆变器调式时还应注意以下几点：逆电器运行后需打开阀门进行检测时，必须确认无电压残留后才允许作业。逆变器在运行状态下严禁断开无断孤功能的汇流箱总开关或熔断器。如需接触逆变器带电部位，必须切断直流侧和交流侧的电源及控制电源。8、严禁施工人员单独对逆变器进行测试工作。逆变器的监控功能调试应符合下列要求：监控系统的通信地址应正确，通信良好且具有抗干扰能力。监控系统应实时准确地反映逆变器的运行状态数据和各种故障信息。具有远方启停及调整有功输出功能的逆变器，应实时响应远方操作，且准确可靠。光伏电站设备和系统调试过程中，需要实时监测和记录关键参数和数据，例如发电功率、电流、电压和温度等。这些数据能够提供电站性能和运行情况的参考，以便进行后续的运行维护和性能分析。综上所述，光伏电站设备和系统调试的重要性在于确保系统的正常运行、提高发电效率、保证安全运行、满足合规要求以及监测和分析数据。它是实现光伏电站最佳性能和经济效益的关键步骤。
